FSL-B-ZAB/SEK

Toevoer- en afvoer ventilatie unit met omschakelmogelijkheid voor recirculatie met warmtewisselaar en warmteterugwinning voor inbouw in de borstwering

De decentrale unit zorgt voor de gewenste temperatuur en ventilatie van ruimten

  • Akoestisch geoptimaliseerde EC ventilatoren met laag specifiek ventilatorvermogen, volgens EN 13779 SFP = 1
  • Warmteterugwinning (lucht/lucht) met motorisch aangedreven bypass (100% open-dicht)
  • Warmtewisselaar tbv. verwarming en koeling, zowel in 2- als 4-pijps uitvoering mogelijk
  • Vermindering van fijnstof en pollen door middel van geïntegreerd luchtfilter volgens de VDI 6022 - Filter klasse buitenlucht F7 en afvoerlucht G3
  • Inspectiedeksel voor filterwissel en reiniging warmterugwinning
  • Condensbak met aansluiting
  • Gemotoriseerde afsluitklep, stroomloos dicht
  • Automatische omschakeling op recirculatie (afhankelijk van luchtkwaliteit)


Optionele uitrusting en toebehoren

  • De modulair opgebouwde regeling FSL-CONTROL II is speciaal voor decentrale ventilatie units ontworpen
  • Vraaggestuurde buitenluchthoeveelheid en afhankelijk van de regeling zijn vrije koeling en nachtventilatie mogelijk
  • Verschillende bevestigingsmogelijkheden voor montage op de vloer of tegen de borstwering
  • Variabele warmteterugwinning
  • Poedercoating in RAL 9005

FSL-B-ZAB/SEK 00256001_0


  • Toepassing

Toepassing

  • Ventilatie bij voorkeur tot maximaal 6 m diepe ruimten
  • 2- of 4-pijps warmtewisselaars maken een comfortabele ruimtetemperatuur mogelijk
  • Meng- verdringende luchttoevoer in de ruimte
  • De goede eigenschappen van water als energiedrager voor verwarming en koeling worden benut.
  • Geschikt voor nieuwbouw en renovatieprojecten
  • Montage tegen de borstwering
  • Specifieke toepassingen: kantoorruimten, vergaderruimten

Speciale kenmerken

  • Recuperatieve warmteterugwinning met motorisch aangedreven variabele bypass (100% open-dicht)
  • Automatisch werkende mechanische volumestroomregelaar voor begrenzing van de hoeveelheid buitenlucht
  • Warmtewisselaar in 2- of 4-pijps uitvoering met G½" aansluiting, vlakdichtend
  • Voldoet aan de hygiënische eisen volgens VDI 6022
  • Filterklasse buitenlucht F7 en afvoerlucht G3
  • Vervanging filters zonder gereedschap met snelsluitingen en toegang tot warmteterugwinning voor reiniging
  • Condensbak met aansluiting
  • Door de compacte bouw bijzonder geschikt in renovatieprojecten
  • Regeling ventilatie mogelijk aan de hand van de luchtkwaliteit.
  • 4 stuks stelpoten om toleranties in de ruwbouw op te kunnen vangen
  • Gemotoriseerde afsluitkleppen voor toe- en afvoer van lucht, spanningsloos dicht, om ongecontroleerde luchtstromen en binnentreden van rook te voorkomen
  • Automatische omschakeling op recirculatie (alleen in combinatie met luchtkwaliteitssensor) als de luchtkwaliteit (gemeten met de interne VOC-Sensor) binnen de vastgelegde grens valt. Daarvoor worden de buitenluchtkleppen dichtgestuurd, de zelfwerkende recirculatieklep opent zich en de afvoerventilator wordt uitgeschakeld. De unit start altijd in energetisch gunstiger recirculatiebedrijf

Nominale grootten

  • 1085 × 630 × 320 mm (B × H × T)

Toepassing

  • Ventilatie bij voorkeur tot maximaal 6 m diepe ruimten
  • 2- of 4-pijps warmtewisselaars maken een comfortabele ruimtetemperatuur mogelijk
  • Meng- verdringende luchttoevoer in de ruimte
  • De goede eigenschappen van water als energiedrager voor verwarming en koeling worden benut.
  • Geschikt voor nieuwbouw en renovatieprojecten
  • Montage tegen de borstwering
  • Specifieke toepassingen: kantoorruimten, vergaderruimten

Speciale kenmerken

  • Recuperatieve warmteterugwinning met motorisch aangedreven variabele bypass (100% open-dicht)
  • Automatisch werkende mechanische volumestroomregelaar voor begrenzing van de hoeveelheid buitenlucht
  • Warmtewisselaar in 2- of 4-pijps uitvoering met G½" aansluiting, vlakdichtend
  • Voldoet aan de hygiënische eisen volgens VDI 6022
  • Filterklasse buitenlucht F7 en afvoerlucht G3
  • Vervanging filters zonder gereedschap met snelsluitingen en toegang tot warmteterugwinning voor reiniging
  • Condensbak met aansluiting
  • Door de compacte bouw bijzonder geschikt in renovatieprojecten
  • Regeling ventilatie mogelijk aan de hand van de luchtkwaliteit.
  • 4 stuks stelpoten om toleranties in de ruwbouw op te kunnen vangen
  • Gemotoriseerde afsluitkleppen voor toe- en afvoer van lucht, spanningsloos dicht, om ongecontroleerde luchtstromen en binnentreden van rook te voorkomen
  • Automatische omschakeling op recirculatie (alleen in combinatie met luchtkwaliteitssensor) als de luchtkwaliteit (gemeten met de interne VOC-Sensor) binnen de vastgelegde grens valt. Daarvoor worden de buitenluchtkleppen dichtgestuurd, de zelfwerkende recirculatieklep opent zich en de afvoerventilator wordt uitgeschakeld. De unit start altijd in energetisch gunstiger recirculatiebedrijf

Nominale grootten

  • 1085 × 630 × 320 mm (B × H × T)

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

  • Functie
  • Technische gegevens
  • Snelselectie
  • Bestekomschrijving
  • Bestelsleutel

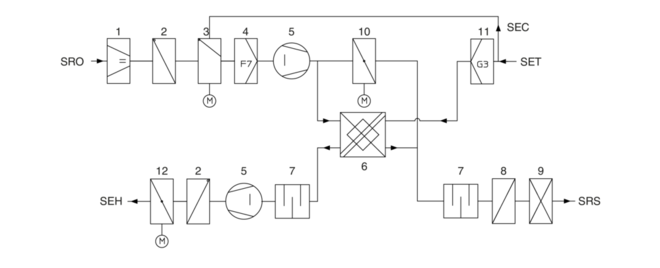

Functiebeschrijving

Decentrale units zorgen zowel voor de toe- en afvoer van lucht als ook de koeling en verwarming in ruimten.

Een EC-radiaal ventilator zuigt buitenlucht aan die via een gemotoriseerde afsluitklep, de volumeregelaar en een filter klasse F7, stroomt

Warmte-overdracht tussen afvoerlucht en de verse lucht van buiten, vindt plaats in een warmtewisselaar; een bypass biedt de mogelijkheid dit te omzeilen indien dit wenselijk is.

Voordat de lucht verdringend in de ruimte wordt toegevoerd, kan deze afhankelijk van de vraag, gekoeld of verwarmd worden dmv. de warmtewisselaar

De afvoerlucht wordt via een vlakfilter klasse G3 en warmteterugwinning via de ventilator en gemotoriseerde afsluitklep geleid.

Bij voldoende goede luchtkwalteit (sensor benodigd) schakelt de unit zelf over op recirculatie.

Daarvoor worden de buitenluchtkleppen dichtgestuurd, de zelfwerkende recirculatieklep opent zich en de afvoerventilator wordt uitgeschakeld.

De unit start altijd in energetisch gunstiger recirculatiebedrijf

Functiebeschrijving

Decentrale units zorgen zowel voor de toe- en afvoer van lucht als ook de koeling en verwarming in ruimten.

Een EC-radiaal ventilator zuigt buitenlucht aan die via een gemotoriseerde afsluitklep, de volumeregelaar en een filter klasse F7, stroomt

Warmte-overdracht tussen afvoerlucht en de verse lucht van buiten, vindt plaats in een warmtewisselaar; een bypass biedt de mogelijkheid dit te omzeilen indien dit wenselijk is.

Voordat de lucht verdringend in de ruimte wordt toegevoerd, kan deze afhankelijk van de vraag, gekoeld of verwarmd worden dmv. de warmtewisselaar

De afvoerlucht wordt via een vlakfilter klasse G3 en warmteterugwinning via de ventilator en gemotoriseerde afsluitklep geleid.

Bij voldoende goede luchtkwalteit (sensor benodigd) schakelt de unit zelf over op recirculatie.

Daarvoor worden de buitenluchtkleppen dichtgestuurd, de zelfwerkende recirculatieklep opent zich en de afvoerventilator wordt uitgeschakeld.

De unit start altijd in energetisch gunstiger recirculatiebedrijf

trox_blau20

Breedte

1085 mm

trox_blau20

Hoogte

630 mm

trox_blau20

Diepte

320 mm

trox_blau20

Hoeveelheid buitenlucht

Tot 150 m³/h

trox_blau20

Hoeveelheid toevoerlucht

Tot 150 m³/h

trox_blau20

Koelvermogen

Tot 690 W

trox_blau20

Verwarmingsvermogen

Tot 2600 W

trox_blau20

Koelvermogen ruimte

Tot 400 W

trox_blau20

Verwarmingsvermogen ruimte

Tot 1000 W

trox_blau20

Maximale waterzijdige bedrijfsdruk

6 bar

trox_blau20

Maximale bedrijfstemperatuur

75 °C

trox_blau20

Geluidvermogen

31 – 43 dB(A)

trox_blau20

Voedingsspanning

230 V AC ±10 %, 50/60 Hz

Breedte

1085 mm

Hoogte

630 mm

Diepte

320 mm

Hoeveelheid buitenlucht

Tot 150 m³/h

Hoeveelheid toevoerlucht

Tot 150 m³/h

Koelvermogen

Tot 690 W

Verwarmingsvermogen

Tot 2600 W

Koelvermogen ruimte

Tot 400 W

Verwarmingsvermogen ruimte

Tot 1000 W

Maximale waterzijdige bedrijfsdruk

6 bar

Maximale bedrijfstemperatuur

75 °C

Geluidvermogen

31 – 43 dB(A)

Voedingsspanning

230 V AC ±10 %, 50/60 Hz


FSL-B-ZAB/SEK (Selectie voorbeelden) trox_blau20

Hoeveelheid toevoerlucht

m³/h

80

100

120

trox_blau20

Hoeveelheid buitenlucht

m³/h

80

100

120

trox_blau20

Totaal koelvermogen

W

360

460

550

trox_blau20

Koelvermogen ruimte

W

216

271

329

trox_blau20

Luchttemperatuur in de unit

°C

32,0

32,0

32,0

trox_blau20

Relatieve vochtigheid

%

40,0

40,0

40,0

trox_blau20

Watergehalte in droge lucht

g/kg

11,9

11,9

11,9

trox_blau20

Toevoerluchttemperatuur

°C

17,9

17,9

17,8

trox_blau20

Condensaat

g/h

0

0

0

trox_blau20

Hoeveelheid koud water

l/h

100

130

170

trox_blau20

Watertoevoertemperatuur

°C

16

16

16

trox_blau20

Waterretourtemperatuur

°C

19,1

19,0

18,8

trox_blau20

Drukverlies waterzijdig

kPa

<3

<3

<3

trox_blau20

Totaal verwarmingsvermogen

W

1500

1830

2140

trox_blau20

Verwarmingsvermogen ruimte

W

446

521

573

trox_blau20

Luchttemperatuur in de unit

°C

–12,0

–12,0

–12,0

trox_blau20

Toevoerluchttemperatuur

°C

37,7

36,6

35,3

trox_blau20

Warmwaterhoeveelheid

l/h

90

130

170

trox_blau20

Watertoevoertemperatuur

°C

60

60

60

trox_blau20

Waterretourtemperatuur

°C

45,4

47,7

49,0

trox_blau20

Drukverlies waterzijdig

kPa

<3

<3

<3

trox_blau20

Geluidvermogen LWA

dB(A)

30

34

38

trox_blau20

Geluiddruk incl. 8 dB systeemdemping

dB(A)

22

26

30

FSL-B-ZAB/SEK (Selectie voorbeelden)

Hoeveelheid toevoerlucht

m³/h

80

100

120

Hoeveelheid buitenlucht

m³/h

80

100

120

Totaal koelvermogen

W

360

460

550

Koelvermogen ruimte

W

216

271

329

Luchttemperatuur in de unit

°C

32,0

32,0

32,0

Relatieve vochtigheid

%

40,0

40,0

40,0

Watergehalte in droge lucht

g/kg

11,9

11,9

11,9

Toevoerluchttemperatuur

°C

17,9

17,9

17,8

Condensaat

g/h

0

0

0

Hoeveelheid koud water

l/h

100

130

170

Watertoevoertemperatuur

°C

16

16

16

Waterretourtemperatuur

°C

19,1

19,0

18,8

Drukverlies waterzijdig

kPa

<3

<3

<3

Totaal verwarmingsvermogen

W

1500

1830

2140

Verwarmingsvermogen ruimte

W

446

521

573

Luchttemperatuur in de unit

°C

–12,0

–12,0

–12,0

Toevoerluchttemperatuur

°C

37,7

36,6

35,3

Warmwaterhoeveelheid

l/h

90

130

170

Watertoevoertemperatuur

°C

60

60

60

Waterretourtemperatuur

°C

45,4

47,7

49,0

Drukverlies waterzijdig

kPa

<3

<3

<3

Geluidvermogen LWA

dB(A)

30

34

38

Geluiddruk incl. 8 dB systeemdemping

dB(A)

22

26

30


Decentrale luchttoe- en afvoer units serie FSL-B-ZAB/SEK met warmteterugwinning en warmtewisselaar voor montage tegen de borstwering.

Speciale kenmerken

  • Recuperatieve warmteterugwinning met motorisch aangedreven variabele bypass (100% open-dicht)
  • Automatisch werkende mechanische volumestroomregelaar voor begrenzing van de hoeveelheid buitenlucht
  • Warmtewisselaar in 2- of 4-pijps uitvoering met G½" aansluiting, vlakdichtend
  • Voldoet aan de hygiënische eisen volgens VDI 6022
  • Filterklasse buitenlucht F7 en afvoerlucht G3
  • Vervanging filters zonder gereedschap met snelsluitingen en toegang tot warmteterugwinning voor reiniging
  • Condensbak met aansluiting
  • Door de compacte bouw bijzonder geschikt in renovatieprojecten
  • Regeling ventilatie mogelijk aan de hand van de luchtkwaliteit.
  • 4 stuks stelpoten om toleranties in de ruwbouw op te kunnen vangen
  • Gemotoriseerde afsluitkleppen voor toe- en afvoer van lucht, spanningsloos dicht, om ongecontroleerde luchtstromen en binnentreden van rook te voorkomen
  • Automatische omschakeling op recirculatie (alleen in combinatie met luchtkwaliteitssensor) als de luchtkwaliteit (gemeten met de interne VOC-Sensor) binnen de vastgelegde grens valt. Daarvoor worden de buitenluchtkleppen dichtgestuurd, de zelfwerkende recirculatieklep opent zich en de afvoerventilator wordt uitgeschakeld. De unit start altijd in energetisch gunstiger recirculatiebedrijf

Materialen en afwerking

  • Huis, filterdeksel, ventilatoren en stelpoten van verzinkt plaatstaal
  • Warmtewisselaar bestaat uit koperen buizen met aluminium lamellen
  • Patenwarmtewisselaar van aluminium
  • Huis gepoedercoat, zwart (RAL9005)
  • F7-filtermedium van vochtwerend glasvezelpapier (Eurovent-gecertificeerd)
  • Isolatie van mineraalwol bouwstofklasse A volgens DIN 4102 bekleed met glaszijdedoek tegen erosie beschermd tot max. 20 m/s
  • Tochtband met gesloten celstructuur

Uitvoering

  • Gepoedercoat RAL 9005, zwart

Technische gegevens

  • Breedte: 1085 mm
  • Hoogte: 630 mm
  • Diepte: 320 mm
  • Buitenluchthoeveelheid: tot 150 m³/h
  • Toevoerluchthoeveelheid: tot 150 m³/h
  • Koelvermogen: tot 690 W
  • Verwarmingsvermogen: tot 2600 W
  • Koelvermogen ruimte: tot 400 W
  • Verwarmingsvermogen ruimte: tot 1000 W
  • Maximale waterzijdige bedrijfsdruk 6 bar
  • Maximale bedrijfstemperatuur: 75 °C
  • Geluidvermogen: 31 – 43 dB(A)
  • Voedingsspanning: 230 V AC ±10 %, 50/60 Hz
  • Elektrische dimensionering: tot 80 VA
  • Stroomverbruik: boost niveau: tot 53 W, gemiddelde toerental: tot 23 W (nominale volumestroom)

Selectiegegevens

Buitenlucht

  • V_________________[m³/h]

Toevoerlucht

  • V_________________[m³/h]

Koelvermogen ruimte

  • Q_________________[W]

Verwarmingsvermogen ruimte

  • Q_________________[W]


  • LWA_______________[dB(A)]

Decentrale luchttoe- en afvoer units serie FSL-B-ZAB/SEK met warmteterugwinning en warmtewisselaar voor montage tegen de borstwering.

Speciale kenmerken

  • Recuperatieve warmteterugwinning met motorisch aangedreven variabele bypass (100% open-dicht)
  • Automatisch werkende mechanische volumestroomregelaar voor begrenzing van de hoeveelheid buitenlucht
  • Warmtewisselaar in 2- of 4-pijps uitvoering met G½" aansluiting, vlakdichtend
  • Voldoet aan de hygiënische eisen volgens VDI 6022
  • Filterklasse buitenlucht F7 en afvoerlucht G3
  • Vervanging filters zonder gereedschap met snelsluitingen en toegang tot warmteterugwinning voor reiniging
  • Condensbak met aansluiting
  • Door de compacte bouw bijzonder geschikt in renovatieprojecten
  • Regeling ventilatie mogelijk aan de hand van de luchtkwaliteit.
  • 4 stuks stelpoten om toleranties in de ruwbouw op te kunnen vangen
  • Gemotoriseerde afsluitkleppen voor toe- en afvoer van lucht, spanningsloos dicht, om ongecontroleerde luchtstromen en binnentreden van rook te voorkomen
  • Automatische omschakeling op recirculatie (alleen in combinatie met luchtkwaliteitssensor) als de luchtkwaliteit (gemeten met de interne VOC-Sensor) binnen de vastgelegde grens valt. Daarvoor worden de buitenluchtkleppen dichtgestuurd, de zelfwerkende recirculatieklep opent zich en de afvoerventilator wordt uitgeschakeld. De unit start altijd in energetisch gunstiger recirculatiebedrijf

Materialen en afwerking

  • Huis, filterdeksel, ventilatoren en stelpoten van verzinkt plaatstaal
  • Warmtewisselaar bestaat uit koperen buizen met aluminium lamellen
  • Patenwarmtewisselaar van aluminium
  • Huis gepoedercoat, zwart (RAL9005)
  • F7-filtermedium van vochtwerend glasvezelpapier (Eurovent-gecertificeerd)
  • Isolatie van mineraalwol bouwstofklasse A volgens DIN 4102 bekleed met glaszijdedoek tegen erosie beschermd tot max. 20 m/s
  • Tochtband met gesloten celstructuur

Uitvoering

  • Gepoedercoat RAL 9005, zwart

Technische gegevens

  • Breedte: 1085 mm
  • Hoogte: 630 mm
  • Diepte: 320 mm
  • Buitenluchthoeveelheid: tot 150 m³/h
  • Toevoerluchthoeveelheid: tot 150 m³/h
  • Koelvermogen: tot 690 W
  • Verwarmingsvermogen: tot 2600 W
  • Koelvermogen ruimte: tot 400 W
  • Verwarmingsvermogen ruimte: tot 1000 W
  • Maximale waterzijdige bedrijfsdruk 6 bar
  • Maximale bedrijfstemperatuur: 75 °C
  • Geluidvermogen: 31 – 43 dB(A)
  • Voedingsspanning: 230 V AC ±10 %, 50/60 Hz
  • Elektrische dimensionering: tot 80 VA
  • Stroomverbruik: boost niveau: tot 53 W, gemiddelde toerental: tot 23 W (nominale volumestroom)

Selectiegegevens

Buitenlucht

  • V_________________[m³/h]

Toevoerlucht

  • V_________________[m³/h]

Koelvermogen ruimte

  • Q_________________[W]

Verwarmingsvermogen ruimte

  • Q_________________[W]


  • LWA_______________[dB(A)]

00248570_0

 Serie
FSL-B-ZAB/SEK       Decentrale ventilatie unit voor in de borstwering

Warmtewisselaar
2       2-pijps
4       4-pijps

 Condensbak
KM       Met condensafvoer

Afmetingen [mm]
       B × H × T
1085 × 630 × 320

Regeling
       Geen opgaaf: zonder
R       Met

 Regelingsfunctie
MA       Master (Ruimtemodule en regelmodule)
SL       Slave (Regelmodule)

 Real time clock
       Geen vermelding: zonder
       Alleen master
T       Met

 Aansluiting
       Geen vermelding: zonder
       Alleen master
B       BACnet MS/TP of Modbus RTU
L       LonWorks LON-FTT10



 Luchtkwaliteitssensor
       Geen vermelding: zonder
       Alleen master
V       VOC-Sensor

 Toevoerluchttemperatuurvoeler
Z       Met

 Buitenluchttemperatuurvoeler
       Geen vermelding: zonder
       Alleen master
A       Met

 Verwarmingsventiel
HV       Met

Voetventiel verwarmingscircuit
R       Met

 kVS-waarde verwarmingsventiel
0,25
0,40
0,63
1,00
F0,50

 Koelventiel
       Alleen vierpijpssysteem
KV       Met

Voetventiel koelcircuit
R       Met

 kVS-waarde koelventiel
0,25
0,40
0,63
1,00
F0,50

Decentrale ventilatie-units zijn hoogwaardig technische producten die in onderling overleg worden samengesteld, afgestemd op de project-eisen. Hiervoor kunt u zich wenden tot een van de TROX vestigingen.



Uitvoeringen, Afmetingen en gewichten

  • Uitvoeringen
  • Afmetingen en gewichten
FSL-B-ZAB/SEK afmetingen 00248356_0


Inbouwvoorbeelden, Inbouwdetails, Kenmerken en definities

  • Inbouwvoorbeelden
  • Inbouwdetails
  • Kenmerken en definities

Inbouw en inbedrijfname

  • Plaatsing op de grond of montage tegen de borstwering
  • Bouwkundige oneffenheden worden opvangen met 4 verstelbare poten (+40 mm)
  • Sparingen in gevel of buitenmuur, bij voorkeur onder afschot, moeten worden gekoppeld aan de twee aanzuigopeningen.
  • Door derden dienen de buitenluchtaanzuig- en de afvoerlucht openingen afdoende beschermd te worden tegen weersinvloeden van buitenaf.
  • De montage en het aansluiten, maar ook het leveren van montage-, verbindings- en afdichtingsmateriaal, door derden
  • De wateraansluitingen voor de aanvoer- en retour, bevinden zich vanuit het kantoor gezien, aan de rechterkant.
  • Men dient zelf te beoordelen of een optionele aftap en/of ontluchting noodzakelijk is
  • Wij adviseren de aansluiting op luchtkanalen met flexibels te maken, om de warmtewisselaar voor reiniging makkelijk te kunnen uitnemen
  • De omkasting mag aan de voorzijde van de unit de bereikbaarheid voor onderhoud etc. niet beperken.

Inbouw en inbedrijfname

  • Plaatsing op de grond of montage tegen de borstwering
  • Bouwkundige oneffenheden worden opvangen met 4 verstelbare poten (+40 mm)
  • Sparingen in gevel of buitenmuur, bij voorkeur onder afschot, moeten worden gekoppeld aan de twee aanzuigopeningen.
  • Door derden dienen de buitenluchtaanzuig- en de afvoerlucht openingen afdoende beschermd te worden tegen weersinvloeden van buitenaf.
  • De montage en het aansluiten, maar ook het leveren van montage-, verbindings- en afdichtingsmateriaal, door derden
  • De wateraansluitingen voor de aanvoer- en retour, bevinden zich vanuit het kantoor gezien, aan de rechterkant.
  • Men dient zelf te beoordelen of een optionele aftap en/of ontluchting noodzakelijk is
  • Wij adviseren de aansluiting op luchtkanalen met flexibels te maken, om de warmtewisselaar voor reiniging makkelijk te kunnen uitnemen
  • De omkasting mag aan de voorzijde van de unit de bereikbaarheid voor onderhoud etc. niet beperken.

Definities

LWA [dB(A)]

Geluidvermogen

tPr [°C]

Primaire luchttemperatuur

tWV [C°]

Watertoevoertemperatuur koelen/verwarmen

tR [C°]

Ruimtetemperatuur

tAN [C°]

Temperatuur secundaire lucht

QPr [W]

Thermisch vermogen primaire lucht

Qges [W]

Thermisch vermogen totaal

QW [W]

Thermisch vermogen water koelen/verwarmen

VPr [l/s/m³/h]

Primaire luchthoeveelheid

VW [l/h]

Waterhoeveelheid koelen/verwarmen

V [l/h]

Luchthoeveelheid

∆tW [K]

Temperatuurverschil water

∆pW [kPa]

waterzijdig drukverlies

∆pt [Pa]

Totaal drukverlies luchtzijdig

∆tPr = tPr - tR [K]

Temperatuurverschil tussen primaire- en ruimtelucht

∆tRWV = tWV - tR [K]

Temperatuurverschil tussen watertoevoer- en ruimtetemperatuur

∆tWm-Ref [K]

Temperatuurverschil tussen gemiddelde water- en referentietemperatuur

Hoofdafmetingen

LN [mm]

Nominale lengte

Meng-verdringingventilatie

Met een gemiddelde snelheid van 1,0 - 1,5 m/s stroomt lucht aan gevelzijde de ruimte in. Door inductie wordt de snelheid kort op het rooster afgebouwd en verdeelt zich tijdens koelbedrijf verdingende over de vloer. Warmtebronnen, zoals mensen en apparatuur, veroorzaken een convectieve luchtstroming waardoor verse lucht toestroomt.

Definities

LWA [dB(A)]

Geluidvermogen

tPr [°C]

Primaire luchttemperatuur

tWV [C°]

Watertoevoertemperatuur koelen/verwarmen

tR [C°]

Ruimtetemperatuur

tAN [C°]

Temperatuur secundaire lucht

QPr [W]

Thermisch vermogen primaire lucht

Qges [W]

Thermisch vermogen totaal

QW [W]

Thermisch vermogen water koelen/verwarmen

VPr [l/s/m³/h]

Primaire luchthoeveelheid

VW [l/h]

Waterhoeveelheid koelen/verwarmen

V [l/h]

Luchthoeveelheid

∆tW [K]

Temperatuurverschil water

∆pW [kPa]

waterzijdig drukverlies

∆pt [Pa]

Totaal drukverlies luchtzijdig

∆tPr = tPr - tR [K]

Temperatuurverschil tussen primaire- en ruimtelucht

∆tRWV = tWV - tR [K]

Temperatuurverschil tussen watertoevoer- en ruimtetemperatuur

∆tWm-Ref [K]

Temperatuurverschil tussen gemiddelde water- en referentietemperatuur

Hoofdafmetingen

LN [mm]

Nominale lengte

Meng-verdringingventilatie

Met een gemiddelde snelheid van 1,0 - 1,5 m/s stroomt lucht aan gevelzijde de ruimte in. Door inductie wordt de snelheid kort op het rooster afgebouwd en verdeelt zich tijdens koelbedrijf verdingende over de vloer. Warmtebronnen, zoals mensen en apparatuur, veroorzaken een convectieve luchtstroming waardoor verse lucht toestroomt.

Warmtewisselaar

De maximaal toelaatbare waterzijdige bedrijfsdruk is 6 bar en geldt voor alle warmtewisselaars.

De maximaal toelaatbare watertoevoertemperatuur is 75 °C en geldt voor alle warmtewiselaars; indien aangesloten met flexibele slangen is het raadzaam deze temperatuur op 55 °C te begrenzen. Andere drukken en temperaturen op aanvraag!

De minimale watertoevoertemperatuur begrenzen op 16 °C, zodat geen langdurige dauwpuntonderschreiding optreedt.. Bij apparaten die voorzien zijn van een condensbak, mag de watertoevoertemperatuur minimaal 15 °C zijn.

Warmtewisselaar 2-pijps uitvoering

Lucht-watersystemen met 2-pijps warmtewisselaars kunnen worden toegepast voor verwarming of koeling. Een zogenaamd change over bedrijf maakt het mogelijk op alle wisselaars op één leidingnet in de zomer te koelen of in de winter te verwarmen.

Warmtewisselaar 4-pijps uitvoering

Lucht-watersystemen met 4-pijps warmtewisselaars kunnen worden toegepast indien zowel verwarming als koeling gevraagd wordt, bijvoorbeeld tijdens seizoenswisseling. Hierbij kan het voorkomen dat in verschillende delen van een gebouw, koeling dan wel verwarming gewenst is.

Referenties

Pagina delen

Deze pagina aanbevelen

Hier kunt u deze pagina als link aanbevelen.

Met (*) gemarkeerde velden zijn verplicht.

Contact

Dank u voor uw bericht

Uw aanbeveling is verzonden en zou direct bij de ontvanger moeten binnenkomen.

Contact

Wij zijn er voor u

Visual contact Visual contact

Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
Tel.: +31 (0)183 767300 | Fax: +31 (0)183 767399

Met (*) gemarkeerde velden zijn verplicht.

Contact

Bedankt voor uw aanvraag

Visual contact Visual contact

Uw aanvraag is door ons ontvangen en wordt behandeld.
Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
Tel.: +31 (0)183 767300 | Fax: +31 (0)183 767399

Contact

Wij zijn er voor u

Visual contact Visual contact

Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
Tel.: +31 (0)183 767300 | Fax: +31 (0)183 767399

Attachment (max. 10MB)

Met (*) gemarkeerde velden zijn verplicht.

Contact

Bedankt voor uw aanvraag

Visual contact Visual contact

Uw aanvraag is door ons ontvangen en wordt behandeld.
Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
Tel.: +31 (0)183 767300 | Fax: +31 (0)183 767399
