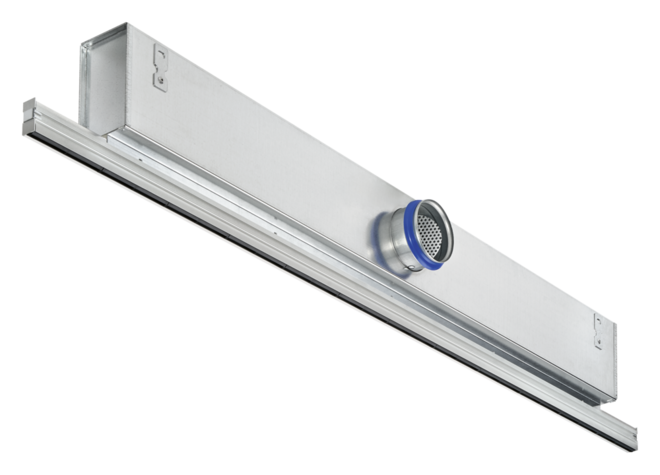

Aansluitkast korter als frontprofiel, in het midden geplaatst, met horizontale aansluiting


00260678_0
PL18-2/.../B00/P1-RAL 9010, inbouw in gesloten plafonds


00261783_0

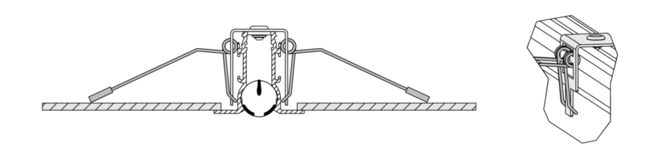

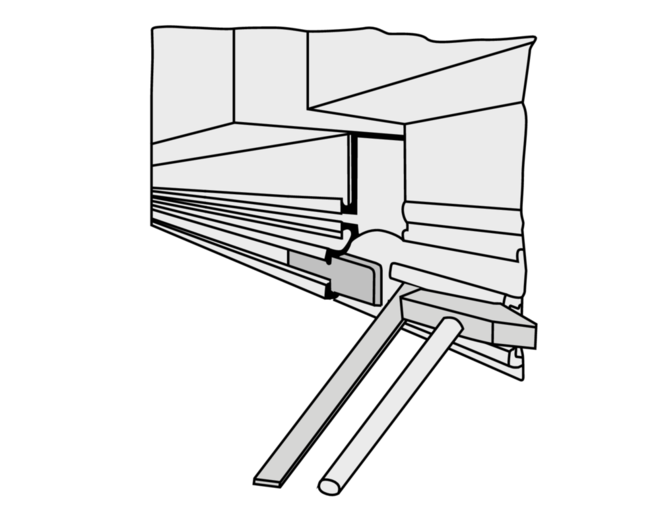

Demonteerbare frontroosterbevestiging


00173268_0

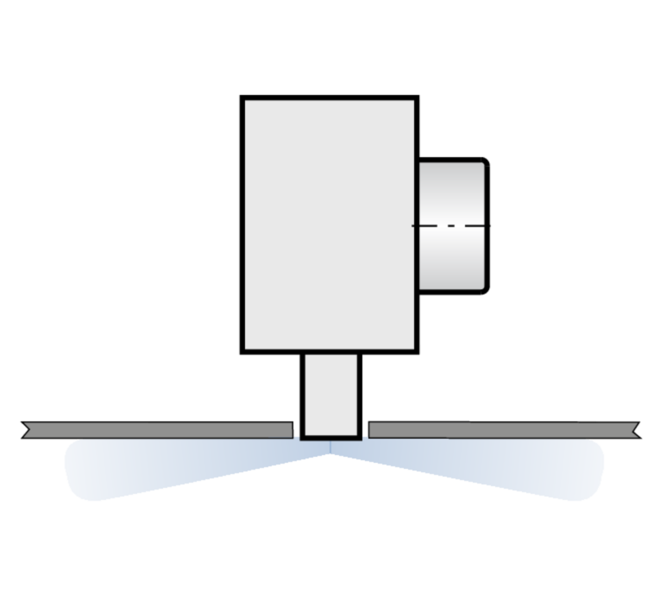

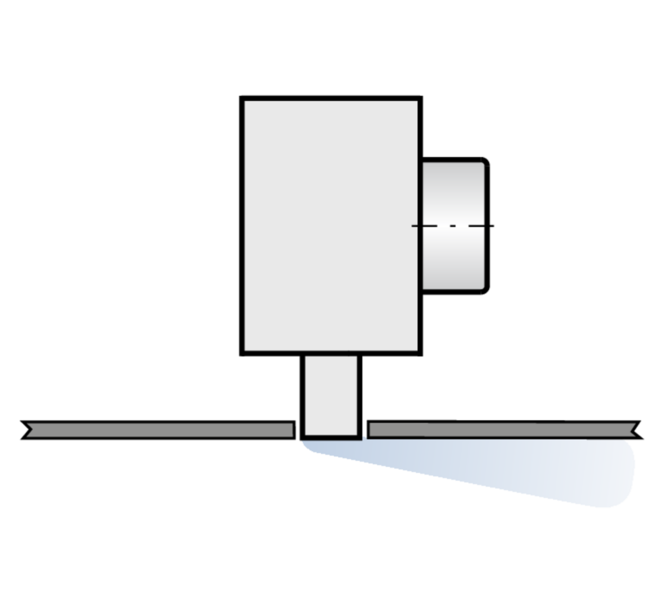

Horizontale, wisselzijdige uitblaas


00264335_0
Aansluiting met inregelklep en lipafdichting (beide optioneel)


00259472_0
00260678_0
00261783_0
00173268_0
00264335_0
Online beschikbaar - Nu configureren

PureLine18

Smal lijnrooster in meerdere uitvoeringen en luchtuitblaaspatronen voor diverse inbouwsituaties

Lijnroosters in 18 mm nominale breedte met verstelbare luchtrichtelementen

  • Nominale lengte 600 – 2000 mm (lengte luchtrichtelement 100 mm), 1 of 2 spleten
  • Luchtoeveelheidsbereik 5 – 84 l/s of 17 – 302 m³/h
  • Afzonderlijk verstelbare luchtrichtelementen voor horizontale, schuine of verticale luchtinblaas in de ruimte
  • Enkelzijdige of wisselzijdige luchtinblaas voor individuele aanpassing aan de situatie
  • Gelijkmatige straaluitbreiding reduceert vervuiling door geïnduceerde lucht aan het plafond
  • Eenduidige, reproduceerbare positionering van de luchtrichtelementen door geïntegreerde vergrendeling


Optionele uitrusting en toebehoren

  • Strakke uitvoering door behandelde aluminium profielen (geanodiseerd of gepoedercoated)

  • Symmetrische of asymmetrische plaatsing van de aansluitkast
  • Aansluitkast met isolatie
  • Eindplaten, eindflenzen, eindstukken
  • Verschillende opties voor luchtrichtelementen in zwart, grijs of wit

Update order code
Configuratie opslaan
Uw prijs wordt berekend
Update technische gegevens
  • Media
Bestekstekst:
Update bestekstekst
Toon volledige tekst Verberg volledige tekst
Initialize order code

Toepassing

Toepassing

  • Lijnroosters serie Pureline18 als toevoer- of afvoerrooster voor comfortzones
  • Door het smalle profiel ontstaat een bijzonder onopvallend luchtrooster
  • Inbouw in verlaagde plafonds
  • Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
  • Voor verlaagde plafonds, ook met weining tussenruimte, door de geringe hoogte van de aansluitkast
  • Optisch doorlopende band mogelijk
  • Door verstelbare luchtrichtelementen voor horizontale, schuine of verticale luchtinblaas
  • Mengventilatie met enkelzijdige of wisselzijdige luchtinblaas op lokatie aanpasbaar aan de situatie
  • Hoge inductie voor snelle afbouw van temperatuurverschil en luchtsnelheid (bij toevoer)
  • Voor constante en variabele luchthoeveelheden
  • Voor toevoertemperatuurverschillen van –10 tot +10 K

Speciale kenmerken

  • Gelijkmatige straaluitbreiding reduceert vervuiling door geïnduceerde lucht aan het plafond
  • Horizontale, schuine of verticale luchtinblaas door handmatig verstelbare luchtrichtelementen
  • Behaaglijk en comfortabel klimaat door hoge inductie resp. snelle afbouw van temperatuurverschillen en luchtsnelheden
  • Hoogwaardige uitvoering door behandelde aluminium profielen met anodiseer (E6-C-0, naturel) of poedercoating volgens RAL Classic
  • Frontrooster geoptimaliseerd voor maximale luchthoeveelheid bij laag geluidvermogen
  • Optisch doorlopende band mogelijk

Nominale grootten

  • LN: 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000 mm
  • Frontprofiel is in tussenlengtes leverbaar

Toepassing

  • Lijnroosters serie Pureline18 als toevoer- of afvoerrooster voor comfortzones
  • Door het smalle profiel ontstaat een bijzonder onopvallend luchtrooster
  • Inbouw in verlaagde plafonds
  • Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
  • Voor verlaagde plafonds, ook met weining tussenruimte, door de geringe hoogte van de aansluitkast
  • Optisch doorlopende band mogelijk
  • Door verstelbare luchtrichtelementen voor horizontale, schuine of verticale luchtinblaas
  • Mengventilatie met enkelzijdige of wisselzijdige luchtinblaas op lokatie aanpasbaar aan de situatie
  • Hoge inductie voor snelle afbouw van temperatuurverschil en luchtsnelheid (bij toevoer)
  • Voor constante en variabele luchthoeveelheden
  • Voor toevoertemperatuurverschillen van –10 tot +10 K

Speciale kenmerken

  • Gelijkmatige straaluitbreiding reduceert vervuiling door geïnduceerde lucht aan het plafond
  • Horizontale, schuine of verticale luchtinblaas door handmatig verstelbare luchtrichtelementen
  • Behaaglijk en comfortabel klimaat door hoge inductie resp. snelle afbouw van temperatuurverschillen en luchtsnelheden
  • Hoogwaardige uitvoering door behandelde aluminium profielen met anodiseer (E6-C-0, naturel) of poedercoating volgens RAL Classic
  • Frontrooster geoptimaliseerd voor maximale luchthoeveelheid bij laag geluidvermogen
  • Optisch doorlopende band mogelijk

Nominale grootten

  • LN: 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000 mm
  • Frontprofiel is in tussenlengtes leverbaar

Beschrijving

Uitvoeringen

  • PL18-*: 1 of 2 spleten
  • PL18-*-DF: Alleen frontprofiel met klemveren
  • PL18-*-DS: Frontprofiel met B00-profiel en schroefbevestiging
  • PL18-*-PB: Alleen aansluitkast voor schroefbevestiging
  • PL18-*-PF: Combinatie van frontprofiel en aansluitkast met vaste verbinding
  • PL18-*-SF: Combinatie van frontprofiel en aansluitkast met demontabele schroefbevestiging
  • PL18-*-CS: Hoekstuk


Positie aansluitkast op het frontprofiel

  • Positie van de aansluitkast in het midden
  • Aansluitkast links (LE)
  • Aansluitkast rechts (RI)


Uitvoering aansluitkast

  • Symmetrische aansluitkast met horizontale aansluiting (HS)
  • Symmetrische aansluitkast met verticale aansluiting (VS)
  • Asymmetrische aansluitkast met horizontale aansluiting (HA)

Uitvoering

Oppervlak frontprofiel

  • Geanodiseerd, E6-C-0, naturel
  • P1: Gepoedercoat RAL 9010, wit, glansgraad 50 %
  • P1: Gepoedercoat in RAL 9006, wit aluminium, glansgraad 30 %
  • P1: Gepoedercoat in nader te bepalen RAL CLASSIC kleur, glansgraad 70 %

Aanbouwdelen

  • D: Inregelklep
  • LS: Lipafdichting
  • L: Inwendig geïsoleerd
  • EP: Twee eindplaten
  • EA: Twee eindflenzen


Bij afzonderlijke roosters worden eindplaten resp. eindflenzen in de fabriek gemonteerd.

Toebehoren

  • EP: Twee eindplaten
  • EA: Twee eindflenzen


Bij roosters die als band geplaatst worden moeten de eindplaten resp. eindflenzen separaat besteld worden en op lokatie gemonteerd worden.

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
  • 4 Ophangpunten voor montage
  • Handmatig verstelbare luchtrichtelementen met blokkering voor instelling van de luchtinblaasrichting
  • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)
  • Frontprofiel in mm-stappen tussen 600 en 2000 mm leverbaar
  • Aansluitkast alleen in nominale lengten leverbaar

Materialen en afwerking

  • Frontrooster van aluminium profielen
  • Luchtrichtelementen van kunststof ABS, volgens UL 94, V-0, vlamwerend
  • Aansluitkast van verzinkt staalplaat
  • Eindflenzen van aluminium
  • Lipafdichting van rubber
  • Isolatie van minerale wol en vinylschuim
  • Frontrooster naturel geanodiseerd, E6-C-0
  • P1: Gepoedercoat, kleur volgens RAL Classic
  • Luchtrichtelementen overeenkomstig RAL 9005, zwart
  • G: Luchtrichtelementen overeenkomstig RAL 9006, grijs
  • W: Luchtrichtelementen overeenkomstig RAL 9010, wit


Mineraalwol

  • Mineraalwol op de luchtvoerende vlakken afgedekt met glasvezeldoek, erosievast tot 20 m/s
  • Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
  • RAL-Gütezeichen RAL-GZ 388
  • Hygiënisch onschadelijk door biologisch afbreekbaarheid volgens TRGS 905 en EU-richtlijn 97/69/EG
  • Ongevoelig voor schimmel- of bacteriegroei

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Uitvoeringen

  • PL18-*: 1 of 2 spleten
  • PL18-*-DF: Alleen frontprofiel met klemveren
  • PL18-*-DS: Frontprofiel met B00-profiel en schroefbevestiging
  • PL18-*-PB: Alleen aansluitkast voor schroefbevestiging
  • PL18-*-PF: Combinatie van frontprofiel en aansluitkast met vaste verbinding
  • PL18-*-SF: Combinatie van frontprofiel en aansluitkast met demontabele schroefbevestiging
  • PL18-*-CS: Hoekstuk


Positie aansluitkast op het frontprofiel

  • Positie van de aansluitkast in het midden
  • Aansluitkast links (LE)
  • Aansluitkast rechts (RI)


Uitvoering aansluitkast

  • Symmetrische aansluitkast met horizontale aansluiting (HS)
  • Symmetrische aansluitkast met verticale aansluiting (VS)
  • Asymmetrische aansluitkast met horizontale aansluiting (HA)

Uitvoering

Oppervlak frontprofiel

  • Geanodiseerd, E6-C-0, naturel
  • P1: Gepoedercoat RAL 9010, wit, glansgraad 50 %
  • P1: Gepoedercoat in RAL 9006, wit aluminium, glansgraad 30 %
  • P1: Gepoedercoat in nader te bepalen RAL CLASSIC kleur, glansgraad 70 %

Aanbouwdelen

  • D: Inregelklep
  • LS: Lipafdichting
  • L: Inwendig geïsoleerd
  • EP: Twee eindplaten
  • EA: Twee eindflenzen


Bij afzonderlijke roosters worden eindplaten resp. eindflenzen in de fabriek gemonteerd.

Toebehoren

  • EP: Twee eindplaten
  • EA: Twee eindflenzen


Bij roosters die als band geplaatst worden moeten de eindplaten resp. eindflenzen separaat besteld worden en op lokatie gemonteerd worden.

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
  • 4 Ophangpunten voor montage
  • Handmatig verstelbare luchtrichtelementen met blokkering voor instelling van de luchtinblaasrichting
  • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)
  • Frontprofiel in mm-stappen tussen 600 en 2000 mm leverbaar
  • Aansluitkast alleen in nominale lengten leverbaar

Materialen en afwerking

  • Frontrooster van aluminium profielen
  • Luchtrichtelementen van kunststof ABS, volgens UL 94, V-0, vlamwerend
  • Aansluitkast van verzinkt staalplaat
  • Eindflenzen van aluminium
  • Lipafdichting van rubber
  • Isolatie van minerale wol en vinylschuim
  • Frontrooster naturel geanodiseerd, E6-C-0
  • P1: Gepoedercoat, kleur volgens RAL Classic
  • Luchtrichtelementen overeenkomstig RAL 9005, zwart
  • G: Luchtrichtelementen overeenkomstig RAL 9006, grijs
  • W: Luchtrichtelementen overeenkomstig RAL 9010, wit


Mineraalwol

  • Mineraalwol op de luchtvoerende vlakken afgedekt met glasvezeldoek, erosievast tot 20 m/s
  • Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
  • RAL-Gütezeichen RAL-GZ 388
  • Hygiënisch onschadelijk door biologisch afbreekbaarheid volgens TRGS 905 en EU-richtlijn 97/69/EG
  • Ongevoelig voor schimmel- of bacteriegroei

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

  • Functie
  • Technische gegevens
  • Snelselectie
  • Bestekomschrijving
  • Bestelsleutel

Functiebeschrijving

Lijnroosters blazen de lucht horizontaal, schuin of verticaal in de ruimte.

Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht.

Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling van de leefzone.

Lijnroosters serie PureLine18 hebben af fabiek ingestelde en handmatig verstelbare luchtrichtelementen.

Verschillende uitblaasrichtingen maken aanpassing aan de plaatselijke situatie mogelijk.

Horizontale uitblaas met éénzijdige of wisselzijdige stroming.

Verwarming met verticale inblaas is mogelijk evenals schuine luchtinblaas.

Het toevoertemperatuurverschil kan –10 tot +10 K zijn.

Een inregelklep (optioneel) vereenvoudigt het inregelen van de luchthoeveelheid.

Voor eenheid in vormgeving kan de serie PureLine18 ook als afvoerrooster toegepast worden.

Functiebeschrijving

Lijnroosters blazen de lucht horizontaal, schuin of verticaal in de ruimte.

Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht.

Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling van de leefzone.

Lijnroosters serie PureLine18 hebben af fabiek ingestelde en handmatig verstelbare luchtrichtelementen.

Verschillende uitblaasrichtingen maken aanpassing aan de plaatselijke situatie mogelijk.

Horizontale uitblaas met éénzijdige of wisselzijdige stroming.

Verwarming met verticale inblaas is mogelijk evenals schuine luchtinblaas.

Het toevoertemperatuurverschil kan –10 tot +10 K zijn.

Een inregelklep (optioneel) vereenvoudigt het inregelen van de luchthoeveelheid.

Voor eenheid in vormgeving kan de serie PureLine18 ook als afvoerrooster toegepast worden.


Nominale lengten

600 – 2000 mm in 100 mm stappen

Aantal spleten

1 of 2

Minimale luchthoeveelheid bij ∆t= –10 K

5 l/s of 17 m³/h

Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A)

84 l/s of 302 m³/h

Toevoerluchttemperatuurverschil

–10 tot +10 K


De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

Tot 1200 mm geldt de snelselectie met één aansluiting, vanaf 1300 mm worden twee aansluitingen toegepast.

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

Tot 1200 mm geldt de snelselectie met één aansluiting, vanaf 1300 mm worden twee aansluitingen toegepast.


PL18-1, luchttoevoer, horizontale, wisselzijdige uitblaas, geluidvermogen en totaal drukverlies

Nominale lengte V Klepstand
Nominale lengte V 45° 90°
Nominale lengte V D = 78 D = 98 D = 78 D = 98 D = 78 D = 98
Nominale lengte V Δpt LWA Δpt LWA Δpt LWA Δpt LWA Δpt LWA Δpt LWA
Nominale lengte l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A)

600

5

17

4

15

3

15

5

15

4

15

8

15

5

15

600

10

38

15

29

14

26

21

29

16

26

35

29

22

26

600

16

58

34

40

31

38

49

41

37

38

81

41

50

38

600

22

78

62

49

57

46

88

49

67

46

148

49

91

46

700

6

20

4

15

3

15

6

15

4

15

10

15

6

15

700

12

42

14

29

13

26

22

29

16

26

39

30

23

27

700

18

63

32

40

28

38

49

41

35

38

89

41

51

38

700

24

85

57

48

51

46

88

49

63

46

159

49

91

46

800

6

23

4

15

3

15

6

15

4

15

12

15

7

15

800

13

46

14

29

12

27

23

30

16

27

44

30

24

27

800

19

69

31

40

27

38

51

41

35

38

98

41

54

38

800

26

92

54

48

47

46

91

49

61

46

173

49

94

46

900

7

26

4

15

4

15

7

15

5

15

14

15

7

15

900

14

50

14

30

12

27

25

30

16

27

50

31

26

28

900

21

75

30

41

25

38

54

41

35

38

109

41

57

38

900

28

99

52

48

44

46

95

49

61

46

190

49

99

46

1000

8

29

4

15

4

15

8

15

5

15

16

15

8

15

1000

15

54

14

30

11

27

27

30

17

28

56

31

28

28

1000

22

80

29

41

24

38

57

41

35

38

119

41

60

38

1000

29

105

51

48

41

45

99

49

60

46

206

49

104

46

1100

9

32

5

15

4

15

9

15

6

15

19

15

10

15

1100

16

58

14

30

11

28

29

31

17

28

62

31

30

28

1100

24

85

29

41

23

38

60

41

36

38

130

42

64

38

1100

31

111

50

48

39

45

104

49

61

46

224

49

109

46

1200

10

35

5

15

4

15

10

15

6

15

22

16

11

15

1200

17

62

14

31

11

28

31

31

18

28

69

32

33

29

1200

25

90

29

41

23

38

64

41

37

38

143

42

68

39

1200

33

117

50

48

38

45

109

49

62

46

243

49

115

46

1300

11

38

5

16

4

15

11

16

6

15

25

17

12

15

1300

18

66

15

31

11

28

34

32

19

29

77

32

36

29

1300

26

95

30

41

22

38

69

41

38

38

156

42

73

39

1300

34

123

50

48

37

45

116

49

64

46

263

49

123

46

1400

11

41

6

16

4

15

13

17

7

15

29

17

13

15

1400

19

70

15

31

11

28

36

32

20

29

84

32

39

29

1400

27

99

30

41

22

38

73

41

39

38

168

42

77

39

1400

36

128

50

48

36

45

121

49

65

46

281

49

129

46

1500

12

44

6

17

4

15

14

18

8

15

33

18

15

15

1500

20

74

16

32

11

29

40

32

21

29

93

33

42

30

1500

29

104

31

41

22

38

78

42

41

39

183

42

83

39

1500

37

134

51

48

36

45

129

49

67

46

304

49

137

46

1600

13

47

4

15

3

15

6

15

4

15

12

15

7

15

1600

24

86

12

30

11

28

20

31

14

28

38

31

21

28

1600

35

125

25

41

22

38

42

41

29

38

80

41

44

39

1600

46

164

43

48

37

46

72

49

49

46

138

49

75

46

1700

14

49

4

15

3

15

7

15

5

15

13

15

7

15

1700

25

90

12

31

10

28

21

31

14

28

40

31

22

28

1700

36

130

25

41

21

38

43

41

28

38

84

42

45

39

1700

47

170

42

48

36

46

74

49

48

46

144

49

77

46

1800

15

52

4

15

4

15

7

15

5

15

14

16

7

15

1800

26

94

12

31

10

28

22

31

14

28

43

32

23

29

1800

37

135

25

41

21

38

44

41

29

38

89

42

46

39

1800

49

176

41

48

35

46

75

49

48

46

151

49

79

46

1900

15

55

4

15

4

15

8

16

5

15

15

16

8

15

1900

27

98

12

31

10

28

22

31

14

29

46

32

24

29

1900

39

140

24

41

20

38

46

41

29

38

93

42

48

39

1900

51

182

41

48

34

46

77

49

48

46

158

49

81

46

2000

16

58

4

16

4

15

8

16

5

15

16

17

8

15

2000

28

101

12

31

10

28

23

32

14

29

48

32

24

29

2000

40

144

24

41

20

38

47

41

29

38

97

42

49

39

2000

52

187

40

48

33

45

78

49

48

46

164

49

82

46


PL18-2, luchttoevoer, horizontale, wisselzijdige uitblaas, geluidvermogen en totaal drukverlies

Nominale lengte V Klepstand
Nominale lengte V 45° 90°
Nominale lengte V D = 98 D = 123 D = 98 D = 123 D = 98 D = 123
Nominale lengte V Δpt LWA Δpt LWA Δpt LWA Δpt LWA Δpt LWA Δpt LWA
Nominale lengte l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A)

600

10

35

4

15

4

15

6

15

4

15

11

15

6

15

600

19

67

13

28

11

26

21

29

15

26

37

30

21

27

600

27

98

28

39

24

36

46

40

31

37

81

41

46

38

600

36

130

49

47

42

44

79

48

54

45

141

49

79

45

700

11

41

4

15

4

15

7

15

5

15

13

15

7

15

700

21

74

13

29

11

26

23

30

15

27

43

31

23

27

700

30

108

27

39

22

36

48

40

31

37

90

41

48

38

700

39

141

46

47

38

44

82

48

52

44

155

49

82

45

800

13

47

5

15

4

15

9

15

5

15

16

16

9

15

800

23

81

13

29

11

26

25

31

15

27

49

32

25

28

800

32

116

26

39

21

36

51

40

31

37

100

42

51

38

800

42

151

44

47

35

43

85

48

51

44

169

49

85

45

900

15

52

5

15

4

15

10

16

6

15

20

18

10

15

900

25

89

14

30

10

27

28

31

16

27

56

32

28

28

900

35

125

26

39

20

36

54

41

31

37

111

42

54

38

900

45

161

44

46

33

43

90

48

52

44

185

49

90

45

1000

16

58

6

16

4

15

12

18

7

15

24

19

12

15

1000

27

95

14

30

10

27

30

32

17

28

64

33

30

29

1000

37

133

27

39

19

36

58

41

32

37

123

42

58

38

1000

47

170

43

46

31

43

95

48

52

44

201

49

95

45

1100

18

64

6

18

4

15

13

19

7

15

28

20

13

16

1100

28

102

14

31

10

27

33

32

18

28

71

34

33

29

1100

39

140

27

39

19

36

62

41

33

37

134

42

62

38

1100

49

178

43

46

30

43

100

48

53

44

216

49

100

45

1200

19

70

7

19

5

15

15

20

8

16

33

22

15

18

1200

30

109

15

31

10

28

36

33

19

29

79

34

36

30

1200

41

147

27

40

18

36

66

41

34

37

146

43

66

38

1200

52

186

43

46

29

43

105

48

54

44

232

49

105

45

1300

21

76

7

20

5

16

17

21

9

17

38

23

17

19

1300

32

115

16

31

10

28

40

33

20

29

88

35

39

30

1300

43

155

28

40

18

36

71

41

36

37

158

43

71

39

1300

54

194

44

46

29

43

112

48

56

44

249

49

111

45

1400

23

81

8

21

5

17

20

22

10

18

44

24

20

20

1400

34

121

17

32

11

28

43

33

21

30

97

35

43

31

1400

45

161

29

40

18

36

75

41

37

37

170

43

75

39

1400

56

201

45

46

28

42

117

48

57

44

265

49

117

45

1500

24

87

8

22

5

18

22

23

11

19

50

25

22

21

1500

35

128

17

32

11

29

47

34

22

30

106

35

46

31

1500

47

168

30

40

18

36

80

42

39

38

183

43

80

39

1500

58

208

46

46

28

42

123

48

59

44

281

49

123

45

1600

26

93

5

17

4

15

9

18

5

15

16

19

9

15

1600

42

152

12

31

9

28

22

32

13

28

43

33

22

29

1600

59

211

22

40

17

37

42

41

25

37

83

42

42

38

1600

75

270

36

47

28

44

68

48

41

44

135

49

68

45

1700

27

99

5

18

4

15

9

19

6

15

18

20

9

16

1700

44

159

12

31

9

28

23

32

14

28

46

33

23

29

1700

61

218

22

40

17

37

43

41

25

37

87

42

43

38

1700

77

278

35

46

27

43

70

48

41

44

140

49

69

45

1800

29

105

5

18

4

15

10

20

6

16

20

21

10

17

1800

46

165

12

31

9

28

24

32

14

29

49

34

24

30

1800

63

226

22

40

17

37

45

41

26

37

92

42

45

38

1800

80

287

35

46

26

43

72

48

41

44

147

49

72

45

1900

31

111

5

19

4

16

11

20

6

17

22

22

11

18

1900

48

172

12

31

9

28

25

33

14

29

52

34

25

30

1900

65

234

22

40

16

37

46

41

26

38

96

43

46

39

1900

82

295

35

46

26

43

74

48

41

44

153

49

73

45

2000

32

116

6

20

4

16

12

21

7

17

24

22

12

18

2000

50

178

12

32

9

28

26

33

15

29

56

34

26

30

2000

67

240

22

40

16

37

48

41

26

38

100

43

48

39

2000

84

302

34

46

25

43

75

48

41

44

159

49

75

45

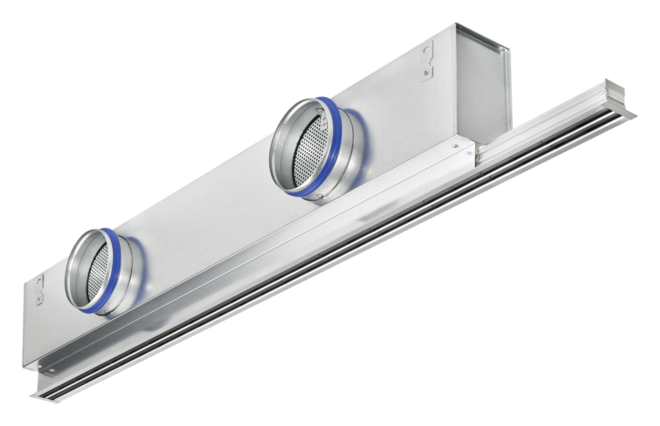

Lijnrooster serie PL18 met affzonderlijke, handmatig verstelbare luchtrichtelementen en 1 of 2 spleten.

Luchtuitblaas naar keuze horizontaal wisselzijdig, schuin wisselzijdig, verticaal, horizontaal enkelzijdig links of horizontaal enkelzijdig rechts.

De lijnroosters kunnen voor toe- of afvoerlucht worden toegepast en worden ingebouwd in verlaagde plafonds. Gereed voor montage, opgebouwd uit frontprofiel met naar keuze zwarte, grijze of witte luchtrichtelementen.

Uitvoeringen met aansluitkasten kunnen naar keuze 1 of 2 aansluitingen hebben, waarbij de aansluiting bij de symmetrische aansluitkast horizontaal of verticaal geplaatst kan zijn, bij de asymmetrische aansluitkast is de aansluiting horizontaal.

De aansluitkasten hebben 4 ophangpunten voor montage.

De verbinding tussen frontrooster en aansluitkast kan als vaste of demontabele verbinding worden uitgevoerd.

De aansluittuiten passen op ronde luchtkanalen volgens EN 1506 of EN 13180. Geluidvermogen van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

  • Gelijkmatige straaluitbreiding reduceert vervuiling door geïnduceerde lucht aan het plafond
  • Horizontale, schuine of verticale luchtinblaas door handmatig verstelbare luchtrichtelementen
  • Behaaglijk en comfortabel klimaat door hoge inductie resp. snelle afbouw van temperatuurverschillen en luchtsnelheden
  • Hoogwaardige uitvoering door behandelde aluminium profielen met anodiseer (E6-C-0, naturel) of poedercoating volgens RAL Classic
  • Frontrooster geoptimaliseerd voor maximale luchthoeveelheid bij laag geluidvermogen
  • Optisch doorlopende band mogelijk

Materialen en afwerking

  • Frontrooster van aluminium profielen
  • Luchtrichtelementen van kunststof ABS, volgens UL 94, V-0, vlamwerend
  • Aansluitkast van verzinkt staalplaat
  • Eindflenzen van aluminium
  • Lipafdichting van rubber
  • Isolatie van minerale wol en vinylschuim
  • Frontrooster naturel geanodiseerd, E6-C-0
  • P1: Gepoedercoat, kleur volgens RAL Classic
  • Luchtrichtelementen overeenkomstig RAL 9005, zwart
  • G: Luchtrichtelementen overeenkomstig RAL 9006, grijs
  • W: Luchtrichtelementen overeenkomstig RAL 9010, wit


Mineraalwol

  • Mineraalwol op de luchtvoerende vlakken afgedekt met glasvezeldoek, erosievast tot 20 m/s
  • Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
  • RAL-Gütezeichen RAL-GZ 388
  • Hygiënisch onschadelijk door biologisch afbreekbaarheid volgens TRGS 905 en EU-richtlijn 97/69/EG
  • Ongevoelig voor schimmel- of bacteriegroei

Uitvoering

Oppervlak frontprofiel

  • Geanodiseerd, E6-C-0, naturel
  • P1: Gepoedercoat RAL 9010, wit, glansgraad 50 %
  • P1: Gepoedercoat in RAL 9006, wit aluminium, glansgraad 30 %
  • P1: Gepoedercoat in nader te bepalen RAL CLASSIC kleur, glansgraad 70 %

Technische gegevens

  • Nominale lengten: 600 – 2000 mm in 100 mm stappen
  • Aantal spleten: 1 of 2
  • Minimale luchthoeveelheid bij ∆tz = –10 K: 5 l/s of 17 m³/h
  • Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A): 84 l/s of 302 m³/h
  • Toevoertemperatuurverschil: –10 tot +10 K

Selectiegegevens

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Stromingsgeluid

  • LWA _______________________ [dB(A)]

Lijnrooster serie PL18 met affzonderlijke, handmatig verstelbare luchtrichtelementen en 1 of 2 spleten.

Luchtuitblaas naar keuze horizontaal wisselzijdig, schuin wisselzijdig, verticaal, horizontaal enkelzijdig links of horizontaal enkelzijdig rechts.

De lijnroosters kunnen voor toe- of afvoerlucht worden toegepast en worden ingebouwd in verlaagde plafonds. Gereed voor montage, opgebouwd uit frontprofiel met naar keuze zwarte, grijze of witte luchtrichtelementen.

Uitvoeringen met aansluitkasten kunnen naar keuze 1 of 2 aansluitingen hebben, waarbij de aansluiting bij de symmetrische aansluitkast horizontaal of verticaal geplaatst kan zijn, bij de asymmetrische aansluitkast is de aansluiting horizontaal.

De aansluitkasten hebben 4 ophangpunten voor montage.

De verbinding tussen frontrooster en aansluitkast kan als vaste of demontabele verbinding worden uitgevoerd.

De aansluittuiten passen op ronde luchtkanalen volgens EN 1506 of EN 13180. Geluidvermogen van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

  • Gelijkmatige straaluitbreiding reduceert vervuiling door geïnduceerde lucht aan het plafond
  • Horizontale, schuine of verticale luchtinblaas door handmatig verstelbare luchtrichtelementen
  • Behaaglijk en comfortabel klimaat door hoge inductie resp. snelle afbouw van temperatuurverschillen en luchtsnelheden
  • Hoogwaardige uitvoering door behandelde aluminium profielen met anodiseer (E6-C-0, naturel) of poedercoating volgens RAL Classic
  • Frontrooster geoptimaliseerd voor maximale luchthoeveelheid bij laag geluidvermogen
  • Optisch doorlopende band mogelijk

Materialen en afwerking

  • Frontrooster van aluminium profielen
  • Luchtrichtelementen van kunststof ABS, volgens UL 94, V-0, vlamwerend
  • Aansluitkast van verzinkt staalplaat
  • Eindflenzen van aluminium
  • Lipafdichting van rubber
  • Isolatie van minerale wol en vinylschuim
  • Frontrooster naturel geanodiseerd, E6-C-0
  • P1: Gepoedercoat, kleur volgens RAL Classic
  • Luchtrichtelementen overeenkomstig RAL 9005, zwart
  • G: Luchtrichtelementen overeenkomstig RAL 9006, grijs
  • W: Luchtrichtelementen overeenkomstig RAL 9010, wit


Mineraalwol

  • Mineraalwol op de luchtvoerende vlakken afgedekt met glasvezeldoek, erosievast tot 20 m/s
  • Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
  • RAL-Gütezeichen RAL-GZ 388
  • Hygiënisch onschadelijk door biologisch afbreekbaarheid volgens TRGS 905 en EU-richtlijn 97/69/EG
  • Ongevoelig voor schimmel- of bacteriegroei

Uitvoering

Oppervlak frontprofiel

  • Geanodiseerd, E6-C-0, naturel
  • P1: Gepoedercoat RAL 9010, wit, glansgraad 50 %
  • P1: Gepoedercoat in RAL 9006, wit aluminium, glansgraad 30 %
  • P1: Gepoedercoat in nader te bepalen RAL CLASSIC kleur, glansgraad 70 %

Technische gegevens

  • Nominale lengten: 600 – 2000 mm in 100 mm stappen
  • Aantal spleten: 1 of 2
  • Minimale luchthoeveelheid bij ∆tz = –10 K: 5 l/s of 17 m³/h
  • Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A): 84 l/s of 302 m³/h
  • Toevoertemperatuurverschil: –10 tot +10 K

Selectiegegevens

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Stromingsgeluid

  • LWA _______________________ [dB(A)]

Deze besteksomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectie programma Easy Product Finder.

Bestelvoorbeeld: PL18-1-S-PF-HS/1200x1200x98/1

Aantal spleten

1

Installatie

Toevoerlucht

Uitvoering

Met vaste verbinding tussen aansluitkast en frontrooster

Uitvoering aansluitkast

Symmetrische aansluitkast met horizontale aansluiting

Nominale grootte

Frontrooster 1200 mm, aansluitkast 1200 mm, diameter aansluiting 98 mm

Aantal aansluitingen

1

Inregelklep voor luchthoeveelheidsinstelling

Zonder

Lipafdichting

Zonder

Isolatie

Zonder

Positie aansluitkast

Midden

Instelling luchtuitblaas

Wisselzijdig horizontaal

Randverbreding frontrooster

Zonder

Eindafsluitingen

Zonder

Oppervlak

Geanodiseerd, E6-C-0, naturel

Kleur luchtrichtelementen

zwart


Bestelvoorbeeld: PL18-2-S-SF-HS/1200x1000x123/2-D-LS-L-LE/AS/B00/EA/P1-RAL 9010/W

Aantal spleten

2

Installatie

Toevoerlucht

Uitvoering

Met demontabele verbinding tussen aansluitkast en frontprofiel

Uitvoering aansluitkast

Symmetrische aansluitkast met horizontale aansluiting

Nominale grootte

Frontrooster 1200 mm, aansluitkast 1000 mm, diameter aansluiting 123 mm

Aantal aansluitingen

2

Inregelklep voor luchthoeveelheidsinstelling

Met

Lipafdichting

Met

Isolatie

Met

Positie aansluitkast

Links

Instelling luchtuitblaas

Wisselzijdig schuin

Randverbreding frontrooster

Met

Eindafsluitingen

Met eindflens

Oppervlak

Gepoedercoat RAL 9010, wit, ca. 50% glansgraad

Kleur luchtrichtelementen

wit


Bestelvoorbeeld: PL18-2-S-DF/1200/V/B00/EP/P1-RAL 9006/G

Aantal spleten

2

Installatie

Toevoerlucht

Uitvoering

Frontprofiel met randverbreding en klemveren

Uitvoering aansluitkast

Geen aansluitkast

Nominale grootte

Frontprofiel 1200 mm

Aantal aansluitingen

Zonder

Inregelklep voor luchthoeveelheidsinstelling

Zonder

Lipafdichting

Zonder

Isolatie

Zonder

Positie aansluitkast

Geen aansluitkast

Instelling luchtuitblaas

Verticaal

Randverbreding frontrooster

Met randverbreding

Eindafsluitingen

Met eindplaat

Oppervlak

Gepoedercoat RAL 9006, witaluminium, ca. 30 % glansgraad

Kleur luchtrichtelementen

grijs


Bestelvoorbeeld: PL18-2- -CS/150x300x90/B00/RAL 9016

Aantal spleten

2

Uitvoering

Hoekstuk

Afmetingen

Maat E: 150 mm Maat: 300 mm Hoek: 90°

Randverbreding

Met B00-profiel

Oppervlak

P1 Poedergecoat RAL 9016, wit, ca. 70 % glansgraad

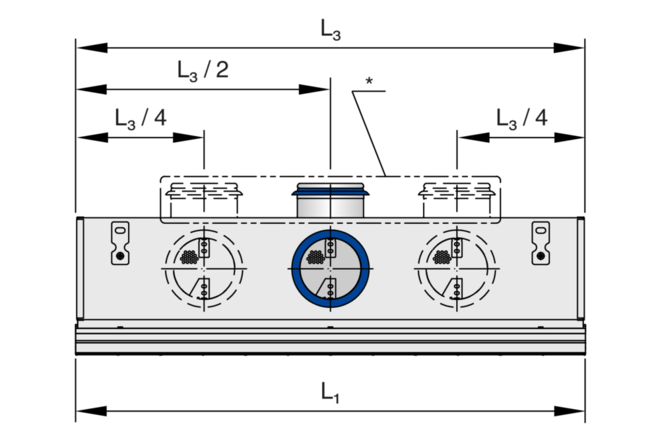

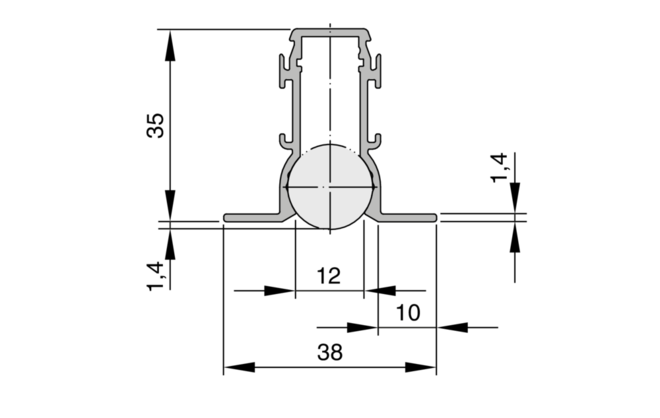

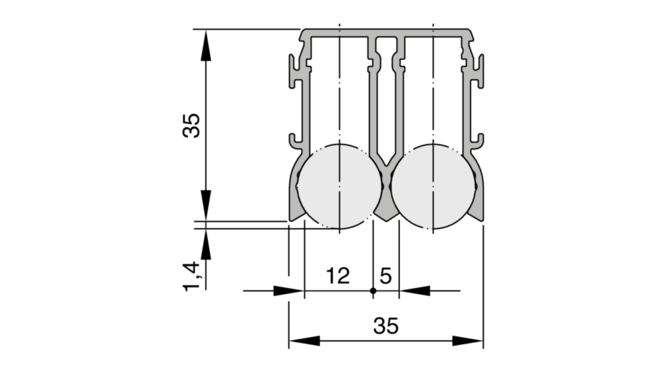

Uitvoeringen, Afmetingen en gewichten

  • Uitvoeringen
  • Afmetingen en gewichten

Nominale lengte

Nominale lengte L₁
Nominale lengte mm

600

600

700

700

800

800

900

900

1000

1000

1100

1100

1200

1200

1300

1300

1400

1400

1500

1500

1600

1600

1700

1700

1800

1800

1900

1900

2000

2000


Uitvoering

Uitvoering Met randverbreding
Uitvoering P
Uitvoering mm

PL18-1

38

PL18-2

55


Afmetingen [mm]

Nominale lengte L₁ L₃

600

600

595

700

700

695

800

800

795

900

900

895

1000

1000

995

1100

1100

1095

1200

1200

1195

1300

1300

1295

1400

1400

1395

1500

1500

1495

1600

1600

1595

1700

1700

1695

1800

1800

1795

1900

1900

1895

2000

2000

1995


Uitvoering

Uitvoering M P O ∅D
Uitvoering M B00 PF-HA SF-HA ∅D

PL18-1-HS / HA

18

38

84

80

78/98

PL18-2-HS / HA

35

55

67

63

98/123

PL18-1-VS

18

38



78/98

PL18-2-VS

35

55



98/123


Uitvoering

Uitvoering ∅D C

PL18-1

78

42

PL18-1

98

50

PL18-2

98

50

PL18-2

123

48


Gewicht

Uitvoering aansluitkast Uitvoering kg/m

Frontprofiel

PL18-1

0,5

Frontprofiel

PL18-2

0,8

Aansluitkast HS/HA

PL18-1

3,4

Aansluitkast HS/HA

PL18-2

3,4

Aansluitkast VS

PL18-1

2,9

Aansluitkast VS

PL18-2

2,8

Totaal gewicht = gewicht frontprofiel + gewicht aansluitkast


Uitvoering

Uitvoering Zonder randverbreding Met randverbreding
Uitvoering P
Uitvoering mm

PL18-1

18

38

PL18-2

35

55


E F W

Minimale invoerwaarde

100

100

45°

Maximale invoerwaarde

300

300

175°


Uitvoering

Uitvoering Zonder randverbreding Met randverbreding
Uitvoering P
Uitvoering mm

PL18-1

18

38

PL18-2

35

55


Inbouwvoorbeelden, Inbouwdetails, Ingebruikstelling, Kenmerken en definities

  • Inbouwvoorbeelden
  • Inbouwdetails
  • Ingebruikstelling
  • Kenmerken en definities

Inbouw en inbedrijfname

  • Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
  • Inbouw in plafond
  • Luchtaansluiting horizontaal of verticaal
  • Als (L₃+ 5)  L1 is, kan de aanslutikast in het midden, links of rechts geplaatst worden
  • Voor plaatsing in band frontroosters met koppelstiften en verbindingsstrips met elkaar verbinden
  • Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling
  • Geschikt bevestigingsmateriaal voor montage van het lijnrooster door derden


Schematische weergave ter verduidelijking van het inbouwdetail.

Inbouw en inbedrijfname

  • Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
  • Inbouw in plafond
  • Luchtaansluiting horizontaal of verticaal
  • Als (L₃+ 5)  L1 is, kan de aanslutikast in het midden, links of rechts geplaatst worden
  • Voor plaatsing in band frontroosters met koppelstiften en verbindingsstrips met elkaar verbinden
  • Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling
  • Geschikt bevestigingsmateriaal voor montage van het lijnrooster door derden


Schematische weergave ter verduidelijking van het inbouwdetail.

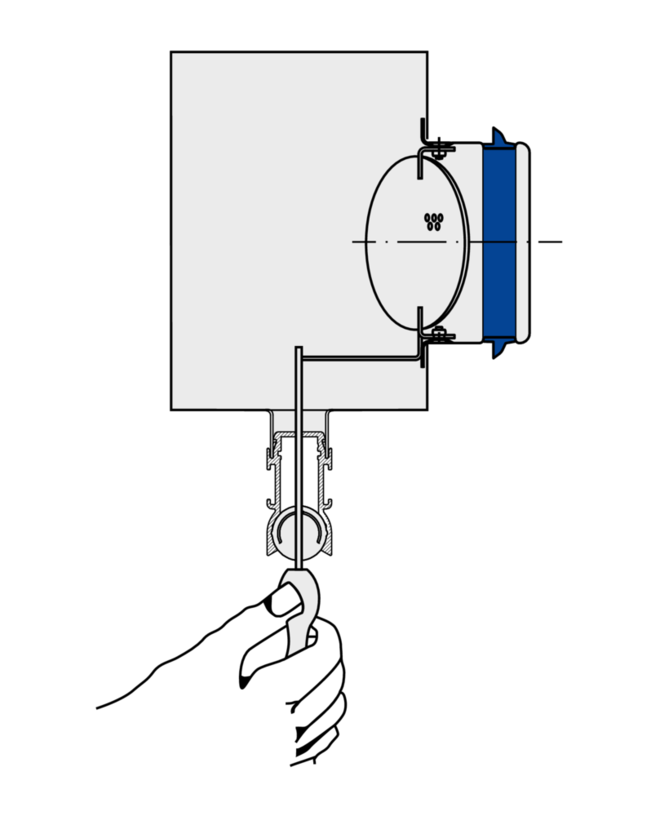

Inregelen 00261789_0

  • Bij de aansluittuit het luchtrichtelement zodanig verstellen dat er ruimte voor een schroevendraaier is


Inregelen

Als er meerdere lijnroosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

  • Lijnroosters met aansluitkasten en inregelklep (variant -M): De inregelklep kan ook bij gemonteerd rooster bediend worden

Inregelen

Als er meerdere lijnroosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

  • Lijnroosters met aansluitkasten en inregelklep (variant -M): De inregelklep kan ook bij gemonteerd rooster bediend worden

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

L₁ [mm]

Lengte van het frontprofiel

L₃ [mm]

Lengte van een aansluitkast

B₃ [mm]

Breedte van een aansluitkast

H₄ [mm]

Hoogte van een aansluitkast zonder hals

C [mm]

Lengte van de aansluittuit

M [mm]

Breedte van het frontprofiel

O [mm]

Afstand tussen einde frontprofiel en einde aansluitkast

E [mm]

Eindstuk, lengte

F [mm]

Eindstuk, lengte

W [°]

Hoek aan hoekstuk

Definities

LWA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δtz [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δpt [Pa]

Totaal drukverlies

Aeff [m²]

Effectief uitblaasoppervlak


Alle geluidvermogens zijn gebaseerd op 1 pW.

Downloads

Product informatie

Certificaten

Bedieningshandleiding

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Deel deze pagina

Beveel deze pagina aan

U kunt deze pagina delen door de link te delen.

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanbeveling is verzonden naar de ontvanger.

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Attachment (max. 10MB)

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399
