Type DLQ

Voor vierzijdige horizontale inblaas, met vaste lamellen - frontrooster van staalplaat

Vierkante plafondroosters

  • Nominale grootten 250, 300, 400, 500, 600, 625
  • Luchtoeveelheidsbereik 20 – 700 l/s of 72 – 2520 m³/h
  • Frontrooster vierkant
  • Frontrooster van poedergecoat plaatstaal
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Luchtaansluiting horizontaal en verticaal
  • Afdekplaat voor aanpassing van de uitblaasrichting
  • Inbouw zonder aansluitkast met kanaaltraverse
  • Aansluitkast met inregelklep, trekkoordverstelling en meetnippel

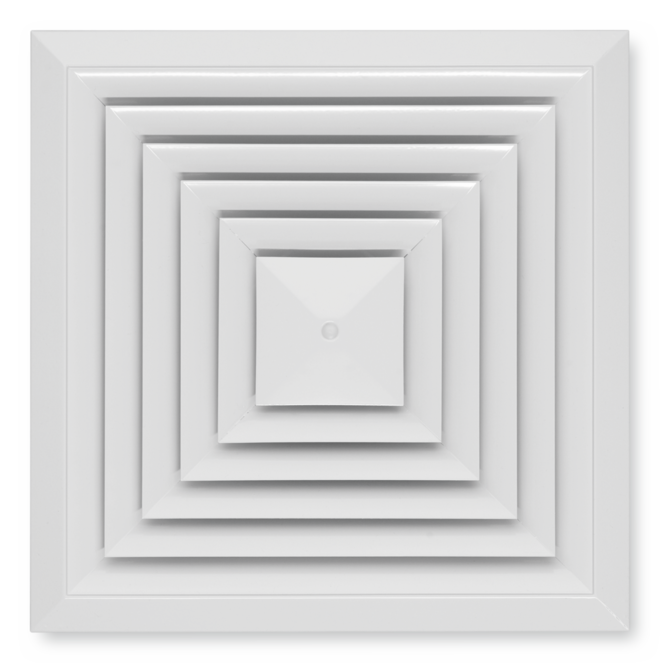

DLQ/600 00132970_0


  • Toepassing
  • Beschrijving

Toepassing

  • Plafondroosters serie DLQ als toe- en afvoerrooster voor comfortruimten.
  • Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
  • Vierzijdige horizontale luchtinblaas voor mengstroming
  • Hoge inductie voor snelle afbouw van temperatuurverschil en luchtsnelheid (bij toevoer)
  • Voor constante en variabele luchthoeveelheden
  • Voor toevoertemperatuurverschillen van –10 tot +10 K
  • Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
  • Voor alle soorten plafondsystemen

Speciale kenmerken

  • Vierzijdige horizontale luchtinblaas
  • Frontrooster van verzinkt staalplaat
  • Voor alle soorten plafondsystemen
  • Luchtaansluiting horizontaal en verticaal

Nominale grootten

  • 250, 300, 400, 500, 600, 625

Toepassing

  • Plafondroosters serie DLQ als toe- en afvoerrooster voor comfortruimten.
  • Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
  • Vierzijdige horizontale luchtinblaas voor mengstroming
  • Hoge inductie voor snelle afbouw van temperatuurverschil en luchtsnelheid (bij toevoer)
  • Voor constante en variabele luchthoeveelheden
  • Voor toevoertemperatuurverschillen van –10 tot +10 K
  • Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
  • Voor alle soorten plafondsystemen

Speciale kenmerken

  • Vierzijdige horizontale luchtinblaas
  • Frontrooster van verzinkt staalplaat
  • Voor alle soorten plafondsystemen
  • Luchtaansluiting horizontaal en verticaal

Nominale grootten

  • 250, 300, 400, 500, 600, 625

Uitvoering

  • Vierkant frontrooster


Aansluiting

  • A: Alleen frontrooster
  • AR: Verticale luchtaansluiting, met aansluitring
  • AG: Verticale luchtaansluiting, met inregelklep (lamellen)
  • C: Verticale aansluiting, met instelklep (vangtong)
  • AK: Horizontale aansluiting, met aansluitkast

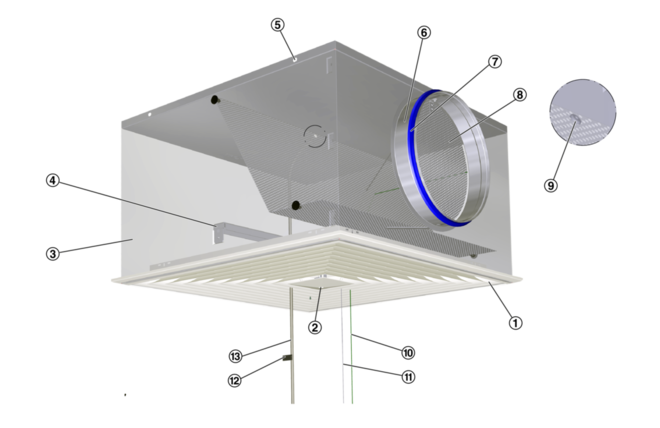

Onderdelen en eigenschappen

  • Vierkant frontrooster met vaste lamellen
  • Diffusorvormig frontraam
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Toebehoren

  • Lipafdichting

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Materialen en afwerking

  • Frontrooster, aanslutring en inregelklep (vangtong) van staalplaat
  • AK: Aansluitkast en traverse van verzinkt staalplaat
  • X: Aansluitkast van kunststof en verzinkt staalplaat
  • Lipafdichting van rubber
  • Aanbouwdelen gelakt, RAL 9005, zwart
  • Frontrooster poedergecoat, RAL9010, wit
  • P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022



Uitvoering

  • Vierkant frontrooster


Aansluiting

  • A: Alleen frontrooster
  • AR: Verticale luchtaansluiting, met aansluitring
  • AG: Verticale luchtaansluiting, met inregelklep (lamellen)
  • C: Verticale aansluiting, met instelklep (vangtong)
  • AK: Horizontale aansluiting, met aansluitkast

Onderdelen en eigenschappen

  • Vierkant frontrooster met vaste lamellen
  • Diffusorvormig frontraam
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Toebehoren

  • Lipafdichting

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Materialen en afwerking

  • Frontrooster, aanslutring en inregelklep (vangtong) van staalplaat
  • AK: Aansluitkast en traverse van verzinkt staalplaat
  • X: Aansluitkast van kunststof en verzinkt staalplaat
  • Lipafdichting van rubber
  • Aanbouwdelen gelakt, RAL 9005, zwart
  • Frontrooster poedergecoat, RAL9010, wit
  • P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022



Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

  • Functie
  • Technische gegevens
  • Snelselectie
  • Bestekomschrijving
  • Bestelsleutel

Functiebeschrijving

Plafondroosters voeren de toevoerlucht met gerichte stroming in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met plafondroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

Plafondroosters serie DLQ hebben vaste lamellen. Horizontale uitblaas met vierzijdige stroming. Het toevoertemperatuurverschil kan –10 tot +10 K zijn.

Voor eenheid in vormgeving kan de serie DLQ ook als afvoerrooster toegepast worden.

Functiebeschrijving

Plafondroosters voeren de toevoerlucht met gerichte stroming in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met plafondroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

Plafondroosters serie DLQ hebben vaste lamellen. Horizontale uitblaas met vierzijdige stroming. Het toevoertemperatuurverschil kan –10 tot +10 K zijn.

Voor eenheid in vormgeving kan de serie DLQ ook als afvoerrooster toegepast worden.

trox_blau20

Nominale grootten

250, 300, 400, 500, 600, 625 mm

trox_blau20

Minimale luchthoeveelheid

20 – 250 l/s of 72 – 900 m³/h

trox_blau20

Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A)

575 – 700 l/s of 2070 – 2520 m³/h

trox_blau20

Toevoerluchttemperatuurverschil

–10 tot +10 K

Nominale grootten

250, 300, 400, 500, 600, 625 mm

Minimale luchthoeveelheid

20 – 250 l/s of 72 – 900 m³/h

Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A)

575 – 700 l/s of 2070 – 2520 m³/h

Toevoerluchttemperatuurverschil

–10 tot +10 K


De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A).

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A).

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

DLQ-A, DLQ-AR (toevoer), geluidvermogen en drukverlies trox_blau20 Nominale grootte Δpt LWA trox_blau20 Nominale grootte l/s m³/h Pa dB(A) trox_blau20

250

20

72

3

<15

trox_blau20

250

55

198

20

26

trox_blau20

250

95

342

59

40

trox_blau20

250

130

468

111

50

trox_blau20

300

35

126

2

<15

trox_blau20

300

95

342

18

24

trox_blau20

300

155

558

47

38

trox_blau20

300

210

756

87

50

trox_blau20

400

75

270

2

<15

trox_blau20

400

190

684

13

25

trox_blau20

400

310

1116

35

38

trox_blau20

400

430

1548

68

50

trox_blau20

500

135

486

2

<15

trox_blau20

500

295

1062

10

27

trox_blau20

500

455

1638

23

39

trox_blau20

500

615

2214

43

50

trox_blau20

600

220

792

2

15

trox_blau20

600

380

1440

8

34

trox_blau20

600

535

1980

15

43

trox_blau20

600

690

2484

24

50

trox_blau20

625

250

900

2

20

trox_blau20

625

400

1440

6

34

trox_blau20

625

550

1980

12

43

trox_blau20

625

700

2520

19

50

DLQ-AK (toevoer), geluidvermogen en drukverlies trox_blau20 Nominale grootte Klepstand Klepstand Klepstand Klepstand Klepstand Klepstand trox_blau20 Nominale grootte 45° 45° 90° 90° trox_blau20 Nominale grootte Δpt LWA Δpt LWA Δpt LWA trox_blau20 Nominale grootte l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) trox_blau20

250

20

72

5

<15

5

<15

10

<15

trox_blau20

250

35

126

14

22

16

22

31

25

trox_blau20

250

60

216

41

38

46

38

92

41

trox_blau20

250

90

324

92

51

104

51

208

53

trox_blau20

300

35

126

6

9

9

11

20

19

trox_blau20

300

70

252

26

30

37

32

81

39

trox_blau20

300

100

360

53

41

75

43

165

49

trox_blau20

300

135

486

96

51

137

54

301

59

trox_blau20

400

75

270

9

13

15

21

33

30

trox_blau20

400

130

468

28

31

46

39

98

45

trox_blau20

400

185

666

56

42

93

50

198

57

trox_blau20

400

235

846

90

50

150

61

319

67

trox_blau20

500

135

486

12

16

15

19

48

35

trox_blau20

500

210

756

28

32

36

35

116

49

trox_blau20

500

285

1026

52

42

66

45

213

58

trox_blau20

500

360

1296

83

50

105

53

340

65

trox_blau20

600

220

792

12

18

19

26

49

35

trox_blau20

600

330

1188

26

32

44

39

111

47

trox_blau20

600

440

1584

46

42

78

49

197

57

trox_blau20

600

545

1962

71

50

119

58

303

66

trox_blau20

625

250

900

14

21

26

33

64

39

trox_blau20

625

330

1188

24

31

46

42

111

47

trox_blau20

625

410

1476

37

39

70

49

171

55

trox_blau20

625

575

2070

74

50

138

61

336

74

Selectievoorbeeld

Gegeven

 = 300 l/s (1280 m3/h)

Vierkant frontrooster van staal met vaste lamellen

Maximaal geluidvermogen 40 dB(A) bij klepstand 45°

Vierzijdig uitblazend

Snelselectie

Serie DLQ

Mogelijke nominale grootten: 600, 625

Gekozen: DLQ/600

DLQ-A, DLQ-AR (toevoer), geluidvermogen en drukverlies

Nominale grootte Δpt LWA
Nominale grootte l/s m³/h Pa dB(A)

250

20

72

3

<15

250

55

198

20

26

250

95

342

59

40

250

130

468

111

50

300

35

126

2

<15

300

95

342

18

24

300

155

558

47

38

300

210

756

87

50

400

75

270

2

<15

400

190

684

13

25

400

310

1116

35

38

400

430

1548

68

50

500

135

486

2

<15

500

295

1062

10

27

500

455

1638

23

39

500

615

2214

43

50

600

220

792

2

15

600

380

1440

8

34

600

535

1980

15

43

600

690

2484

24

50

625

250

900

2

20

625

400

1440

6

34

625

550

1980

12

43

625

700

2520

19

50


DLQ-AK (toevoer), geluidvermogen en drukverlies

Nominale grootte Klepstand
Nominale grootte 45° 90°
Nominale grootte Δpt LWA Δpt LWA Δpt LWA
Nominale grootte l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

250

20

72

5

<15

5

<15

10

<15

250

35

126

14

22

16

22

31

25

250

60

216

41

38

46

38

92

41

250

90

324

92

51

104

51

208

53

300

35

126

6

9

9

11

20

19

300

70

252

26

30

37

32

81

39

300

100

360

53

41

75

43

165

49

300

135

486

96

51

137

54

301

59

400

75

270

9

13

15

21

33

30

400

130

468

28

31

46

39

98

45

400

185

666

56

42

93

50

198

57

400

235

846

90

50

150

61

319

67

500

135

486

12

16

15

19

48

35

500

210

756

28

32

36

35

116

49

500

285

1026

52

42

66

45

213

58

500

360

1296

83

50

105

53

340

65

600

220

792

12

18

19

26

49

35

600

330

1188

26

32

44

39

111

47

600

440

1584

46

42

78

49

197

57

600

545

1962

71

50

119

58

303

66

625

250

900

14

21

26

33

64

39

625

330

1188

24

31

46

42

111

47

625

410

1476

37

39

70

49

171

55

625

575

2070

74

50

138

61

336

74


Plafondroosters met vierkant frontrooster. Als toevoer- of afvoerluchtrooster voor comfortinstallaties. Frontrooster met vaste lamellen voor horizontale vierzijdige luchtuitblaas. Voor inbouw in alle soorten verlaagde plafonds.

Roosters opgebouwd uit frontrooster van verzinkt plaatstaal, met vaste lamellen, een frontraam met omlopende dichting en een aansluitring, een inregelklep, vangtong of een aansluitkast.

Frontrooster voor middenschroefbevestiging.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

  • Vierzijdige horizontale luchtinblaas
  • Frontrooster van verzinkt staalplaat
  • Voor alle soorten plafondsystemen
  • Luchtaansluiting horizontaal en verticaal

Materialen en afwerking

  • Frontrooster, aanslutring en inregelklep (vangtong) van staalplaat
  • AK: Aansluitkast en traverse van verzinkt staalplaat
  • X: Aansluitkast van kunststof en verzinkt staalplaat
  • Lipafdichting van rubber
  • Aanbouwdelen gelakt, RAL 9005, zwart
  • Frontrooster poedergecoat, RAL9010, wit
  • P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

  • Nominale grootten: 250, 300, 400, 500, 600, 625 mm
  • Minimale luchthoeveelheid: 20 – 250 l/s of 72 – 900 m³/h
  • Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A): 575 – 700 l/s of 2070 – 2520 m³/h
  • Toevoertemperatuurverschil: –10 tot +10 K

Selectiegegevens

  •  _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Stromingsgeluid

  • LWA _______________________ [dB(A)]

Plafondroosters met vierkant frontrooster. Als toevoer- of afvoerluchtrooster voor comfortinstallaties. Frontrooster met vaste lamellen voor horizontale vierzijdige luchtuitblaas. Voor inbouw in alle soorten verlaagde plafonds.

Roosters opgebouwd uit frontrooster van verzinkt plaatstaal, met vaste lamellen, een frontraam met omlopende dichting en een aansluitring, een inregelklep, vangtong of een aansluitkast.

Frontrooster voor middenschroefbevestiging.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

  • Vierzijdige horizontale luchtinblaas
  • Frontrooster van verzinkt staalplaat
  • Voor alle soorten plafondsystemen
  • Luchtaansluiting horizontaal en verticaal

Materialen en afwerking

  • Frontrooster, aanslutring en inregelklep (vangtong) van staalplaat
  • AK: Aansluitkast en traverse van verzinkt staalplaat
  • X: Aansluitkast van kunststof en verzinkt staalplaat
  • Lipafdichting van rubber
  • Aanbouwdelen gelakt, RAL 9005, zwart
  • Frontrooster poedergecoat, RAL9010, wit
  • P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

  • Nominale grootten: 250, 300, 400, 500, 600, 625 mm
  • Minimale luchthoeveelheid: 20 – 250 l/s of 72 – 900 m³/h
  • Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A): 575 – 700 l/s of 2070 – 2520 m³/h
  • Toevoertemperatuurverschil: –10 tot +10 K

Selectiegegevens

  •  _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Stromingsgeluid

  • LWA _______________________ [dB(A)]

00268272_0

                                                                       Serie
                                                                                                                                                    DLQ       Plafondrooster


                                                                       Aansluiting
                                                                                                                                                    A       Alleen frontrooster
                                                                                                                                                    AR       Verticaal, met aansluitring
                                                                                                                                                    AG       Verticaal, met inregelklep (lamellen) (Niet voor grootte 250)
                                                                                                                                                    C       Verticaal, met instelklep
                                                                                                                                                    ZH       Horizontaal, toevoer, met aansluitkast
                                                                                                                                                    AH       Horizontaal, afvoer, met aansluitkast


                                                                       Inregelklep voor luchthoeveelheidsinstelling
                                                                             Geen opgaaf: zonder inregelklep
                                                                             Alleen bij aansluiting ZH, AH
                                                                                                                                                    M       Met inregelklep
                                                                                                                                                    MN       Met trekkoord en meetnippel






                                                                       Toebehoren
                                                                             Geen vermelding: zonder
                                                                                                                                                    L       Met lipafdichting (Alleen met aansluitkast)


                                                                       Nominale grootte [mm]
                                                                                                                                                                                                                                         250
                                                                                                                                                                                                                                         300
                                                                                                                                                                                                                                         400
                                                                                                                                                                                                                                         500
                                                                                                                                                                                                                                         600
                                                                                                                                                                                                                                         625


                                                                       Traverse
                                                                             Geen vermelding: zonder inbouwtraverse
                                                                                                                                                    E1       Kanaaltraverse
                                                                                                                                                    G1       Standaardtraverse


                                                                       Oppervlak zichtzijde
                                                                             Geen opgaaf: poedergecoat
                                                                             RAL 9010, wit
                                                                                                                                                    P1       Poedergecoat, RAL Classic kleur opgeven.


                                                                                                                                                                                                                                         Glansgraad
       RAL 9010 50 %
                                                                             RAL 9006 30 %
                                                                             Alle andere RAL-kleuren 70 %


Bestelvoorbeeld: DLQ-AK-M-L/500

Aansluiting

Horizontaal, aansluitkast

Inregelklep voor luchthoeveelheidsinstelling

Met inregelklep

Toebehoren

Met lipafdichting

Nominale grootte

500

Oppervlak zichtzijde

RAL 9010, wit, glansgraad 50 %




Uitvoeringen, Afmetingen en gewichten, Productdetails

  • Uitvoeringen
  • Afmetingen en gewichten
  • Productdetails

DLQ-A

Hoog comfort in Top-Design

In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

Uitvoering

  • Plafondrooster met vierkant frontrooster

Nominale grootten

  • 250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

  • Vierkant frontrooster
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

DLQ-AR

Hoog comfort in Top-Design

In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

Uitvoering

  • Plafondrooster met vierkant frontrooster
  • Met aansluitring

Nominale grootten

  • 250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

  • Vierkant frontrooster
  • Tuitring voor montage van het rooster in verticale luchtkanalen
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

DLQ-C

Hoog comfort in Top-Design

In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

Uitvoering

  • Plafondrooster met vierkant frontrooster
  • Met aansluitring
  • Met instelklep

Nominale grootten

  • 250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

  • Vierkant frontrooster
  • Tuitring voor montage van het rooster in verticale luchtkanalen
  • Instelklep voor luchthoeveelheidsinstelling
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

DLQ-AG

Hoog comfort in Top-Design

In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

Uitvoering

  • Plafondrooster met vierkant frontrooster
  • Met aansluitring
  • Met inregelklep (lamellen contraroterend)

Nominale grootten

  • 250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

  • Vierkant frontrooster met vaste lamellen
  • Tuitring voor montage van het rooster in verticale luchtkanalen
  • Inregelklep voor luchthoeveelheidsinstelling
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

DLQ-AK

Hoog comfort in Top-Design

In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

Uitvoering

  • Plafondrooster met vierkant frontrooster
  • Aansluitkast met horizontale aansluiting

Nominale grootten

  • 250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

  • Vierkant frontrooster
  • Aansluitkast met horizontale aansluiting
  • Vierkante opening voor het frontrooster
  • Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
  • Inregelklep voor hoeveelheidsinstelling, optioneel
  • Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
  • Lipafdichting, optioneel

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

DLQ-A

Hoog comfort in Top-Design

In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

Uitvoering

  • Plafondrooster met vierkant frontrooster

Nominale grootten

  • 250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

  • Vierkant frontrooster
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

DLQ-AR

Hoog comfort in Top-Design

In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

Uitvoering

  • Plafondrooster met vierkant frontrooster
  • Met aansluitring

Nominale grootten

  • 250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

  • Vierkant frontrooster
  • Tuitring voor montage van het rooster in verticale luchtkanalen
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

DLQ-C

Hoog comfort in Top-Design

In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

Uitvoering

  • Plafondrooster met vierkant frontrooster
  • Met aansluitring
  • Met instelklep

Nominale grootten

  • 250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

  • Vierkant frontrooster
  • Tuitring voor montage van het rooster in verticale luchtkanalen
  • Instelklep voor luchthoeveelheidsinstelling
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

DLQ-AG

Hoog comfort in Top-Design

In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

Uitvoering

  • Plafondrooster met vierkant frontrooster
  • Met aansluitring
  • Met inregelklep (lamellen contraroterend)

Nominale grootten

  • 250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

  • Vierkant frontrooster met vaste lamellen
  • Tuitring voor montage van het rooster in verticale luchtkanalen
  • Inregelklep voor luchthoeveelheidsinstelling
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

DLQ-AK

Hoog comfort in Top-Design

In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

Uitvoering

  • Plafondrooster met vierkant frontrooster
  • Aansluitkast met horizontale aansluiting

Nominale grootten

  • 250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

  • Vierkant frontrooster
  • Aansluitkast met horizontale aansluiting
  • Vierkante opening voor het frontrooster
  • Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
  • Inregelklep voor hoeveelheidsinstelling, optioneel
  • Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
  • Lipafdichting, optioneel

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

DLQ-A 00177342_0


DLQ-ADLQ-ARDLQ-CDLQ-AGDLQ-AK

Gewichtsopgaven gelden voor uitvoering toevoer

Gewichtsopgaven gelden voor uitvoering toevoer

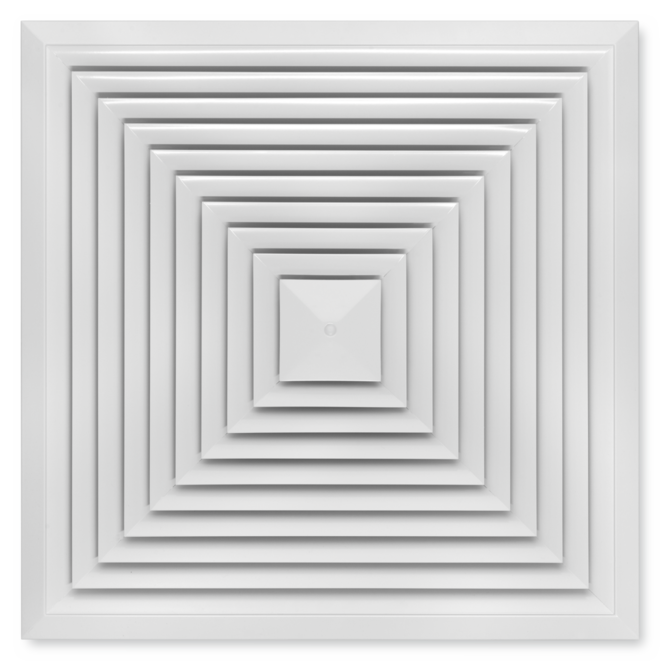

Frontrooster DLQ 00156073_0


DLQ

Inbouwvoorbeelden, Inbouwdetails, Ingebruikstelling, Kenmerken en definities

  • Inbouwvoorbeelden
  • Inbouwdetails
  • Ingebruikstelling
  • Kenmerken en definities

Inbouw en inbedrijfname

  • Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
  • Inbouw in plafond
  • Luchtaansluiting horizontaal of verticaal
  • Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling


Schematische weergave ter verduidelijking van het inbouwdetail.

Inbouw en inbedrijfname

  • Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
  • Inbouw in plafond
  • Luchtaansluiting horizontaal of verticaal
  • Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling


Schematische weergave ter verduidelijking van het inbouwdetail.

Inregelen

Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

  • Plafondroosters met universele aansluitkast en inregelklep (uitvoering -M): Bij gedemonteerd frontrooster is de inregelklep bedienbaar, die van 0 tot 90° traploos verstelbaar is
  • Plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (uitvoering -MN): Met twee trekkoorden (wit en groen) kan de hoeveelheidsinstelling ook met gemonteerd rooster bediend worden.

Luchthoeveelheidsmeting

Bij plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (Uitvoering -MN) kan de luchthoeveelheid ingesteld worden met gemonteerd frontrooster.

  • Meetslang aan drukmeter aansluiten
  • Werkdruk aflezen
  • Luchthoeveelheid als uit de grafiek aflezen of berekenen
  • Indien nodig, met de trekkoorden de klep verstellen


Voor elke aansluitkast AK-Uni is een grafiek beschikbaar.

Inregelen

Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

  • Plafondroosters met universele aansluitkast en inregelklep (uitvoering -M): Bij gedemonteerd frontrooster is de inregelklep bedienbaar, die van 0 tot 90° traploos verstelbaar is
  • Plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (uitvoering -MN): Met twee trekkoorden (wit en groen) kan de hoeveelheidsinstelling ook met gemonteerd rooster bediend worden.

Luchthoeveelheidsmeting

Bij plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (Uitvoering -MN) kan de luchthoeveelheid ingesteld worden met gemonteerd frontrooster.

  • Meetslang aan drukmeter aansluiten
  • Werkdruk aflezen
  • Luchthoeveelheid als uit de grafiek aflezen of berekenen
  • Indien nodig, met de trekkoorden de klep verstellen


Voor elke aansluitkast AK-Uni is een grafiek beschikbaar.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

LWA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

 [m³/h] en [l/s]

Luchthoeveelheid

Δtz [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δpt [Pa]

Totaal drukverlies

Aeff [m²]

Effectief uitblaasoppervlak


Alle geluidvermogens zijn gebaseerd op 1 pW.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

LWA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

 [m³/h] en [l/s]

Luchthoeveelheid

Δtz [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δpt [Pa]

Totaal drukverlies

Aeff [m²]

Effectief uitblaasoppervlak


Alle geluidvermogens zijn gebaseerd op 1 pW.
