VDW-Q-Z/500×24

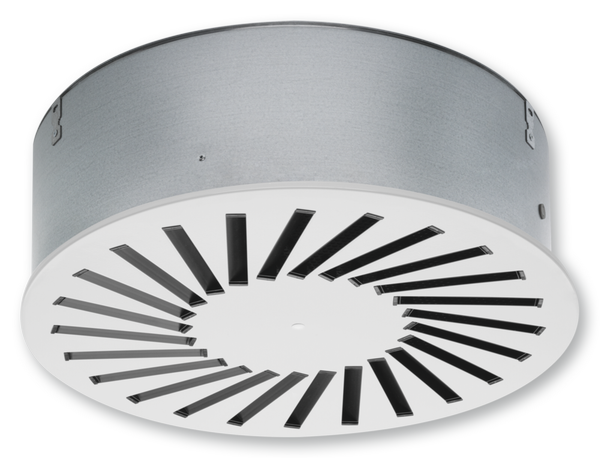

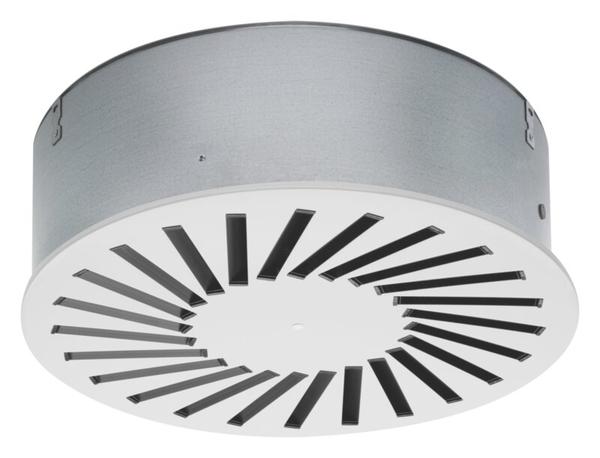

Rond frontrooster met ronde aansluitkast

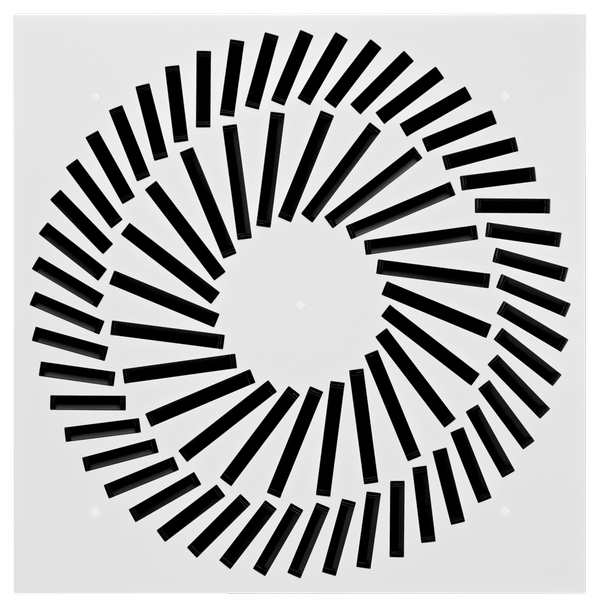

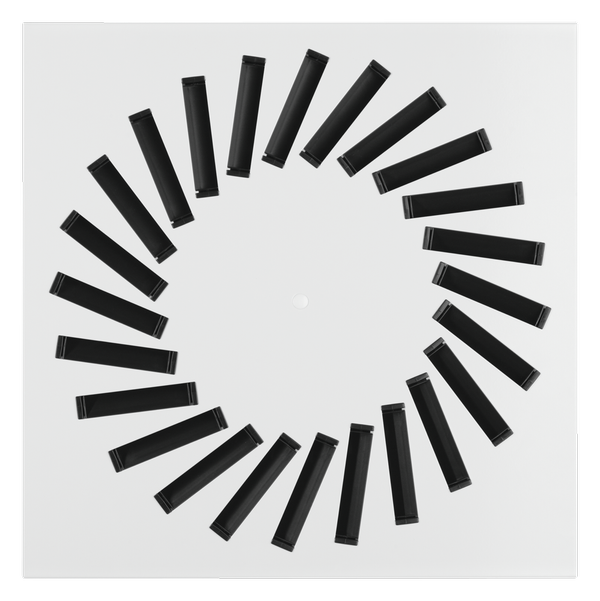

Vierkant frontrooster met vierkante aansluitkast

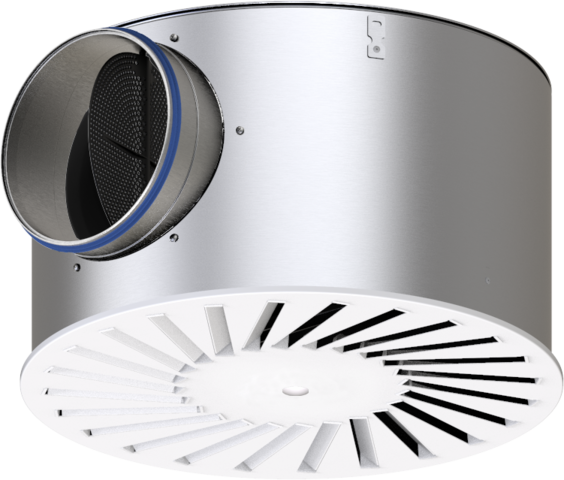

Rond frontrooster met ronde aansluitkast en verticale aansluiting

Rond frontrooster met witte luchtrichtelementen

Luchtrooster tot grootte 825

Online beschikbaar - Nu configureren

TYPE VDW

Met laag geluidvermogen voor comfortruimten, met afzonderlijke instelbare luchtrichtelementen

Ronde en vierkante wervelroosters voor hoge luchtwisselingen

Nominale groottes 300, 400, 500, 600, 625, 825
Luchthoeveelheidsbereik 7 – 470 l/s of 25 – 1692 m³/h
Frontrooster van gepoedercoat verzinkt staalplaat
Voor constante en variabele luchthoeveelheden
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
Hoge luchtwisselingen bij plaatsing in banen met minimale hartafstand van 0,9 m mogelijk
Ideaal voor comfortruimten
Ronde frontroosters kunnen eenvoudig en zonder gereedschap in een ronde aansluitkast met horizontale aansluiting gemonteerd worden

Optionele uitrusting en toebehoren

Zichtzijde van het frontrooster in kleuren volgens RAL Classic, luchtrichtelementen zwart en wit
Luchtaansluiting horizontaal en verticaal
Aansluitkast met inregelklep, trekkoordverstelling en meetnippel

Initialize order code

Algemene informatie

Toepassing

Wervelroosters serie VDW voor toevoer- en afvoerlucht in comfortruimtes
Esthetisch element voor opdrachtgevers en architecten met bijzondere eisen voor architectuur en design
Wervelvormige horizontale uitblaas voor mengventilatie
Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
Voor constante en variabele luchthoeveelheden
Voor toevoerluchttemperatuurverschillen van –12 - +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor alle soorten plafondsystemen
Met randverbreding ook vrijhangende plaatsing mogelijk (bij toevoer)

Speciale kenmerken

Hoge inductie voor snelle afbouw van het toevoertemperatuurverschil en de luchtsnelheid
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Luchtaansluiting horizontaal en verticaal
Hoge luchtwisselingen bij plaatsing in banen met minimale hartafstand van 0,9 m mogelijk

Nominale grootten

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72

Uitvoeringen

VDW-Q: Vierkant frontrooster
VDW-R: Rond frontrooster
VDW-*-Z: Toevoer
VDW-*-A: Afvoerlucht

Aansluiting

H: Horizontale aansluiting
V: Verticale aansluiting

Toebehoren

Lipafdichting

Bij de ronde aansluitkast met horizontale aansluiting is de lipafdichting alleen in combinatie met de inregelklep verkrijgbaar. Bij de overige kan deze altijd als optie gekozen worden

Aanbouwdelen

M: Hoeveelheidsinstelling

MN: Meetnippel en inregelklep met trekkoord voor hoeveelheidsinstelling bij gemonteerd frontrooster (alleen bij vierkante aansluitkast mogelijk)

Constructieve kenmerken

Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180

Vierkante aansluitkasten en aansluitkasten met verticale aansluiting

Met aansluittuit van verzinkt staalplaat
Alleen met ril, als lipafdichting gekozen is

Ronde aansluitkasten met horizontale aansluiting

Aansluittuit van zwart ABS-materiaal
Ril voor lipafdichting altijd aanwezig
Later aanbrengen lipafdichting mogelijk
Aansluitkast met luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Materialen en afwerking

Frontrooster van verzinkt staalplaat

Q; R: Aansluitkast van verzinkt staalplaat inclusief traverse van verzinkt staalplaat voor montage van het frontrooster

Aansluitkasten met verticale aansluiting en vierkante aansluitkasten met horizontale aansluiting: bij toevoer altijd met verzinkte geperforeerde plaat voor luchtverdelin

Ronde aansluitkasten met horizontale aansluiting: toevoerkast heeft een luchtverdeelelement van polyeste

Vierkante aansluitkasten en aansluitkasten met verticale aansluiting: aansluittuit van verzinkt staalplaat

Ronde aansluitkasten met horizontale aansluiting van zwart ABS, volgens UL94, V0 vlamwerend

Luchtrichtelementen van kunststof, volgens UL 94, V-0, vlamwerend

Lipafdichting van Evoprene

Frontrooster gelakt, RAL 9010, wit

P1: gepoedercoat, kleur volgens RAL Classic

Luchtrichtelementen toevoer overeenkomstig RAL 9005, zwart, afvoer geen luchtrichtelelementen
Q11: Luchtrichtelementen afvoerlucht overeenkomstig RAL9005, zwart

Q21: Luchtrichtelementen toevoer en afvoer overeenkomstig RAL 9010, wit

Normen en richtlijnen

Geluidvermogen van het stromingsgeluid gemeten volgens EN ISO 5135

Onderhoud

Onderhoudsarm, door de constructie en gekozen materialen ongevoelig voor slijtage

Controle en reiniging volgens VDI 6022

Technische informatie

Functie, Technische Gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Schematische voorstelling, VDW-Q met vierkante aansluitkast

① Frontrooster

② Middenschroefbevestiging

③ Verstelbaar luchtrichtelement

④ Aansluitkast

⑤ Traverse

⑥ Ophanggaten

⑦ Aansluittuit

Optioneel

⑧ Lipafdichting

⑨ Inregelklep

⑩ Meetnippel

⑪ Groen trekkoord, inregelklep sluiten

⑫ Wit trekkoord, inregelklep openen

⑬ Meetslang

⑭ Aansluitvarianten

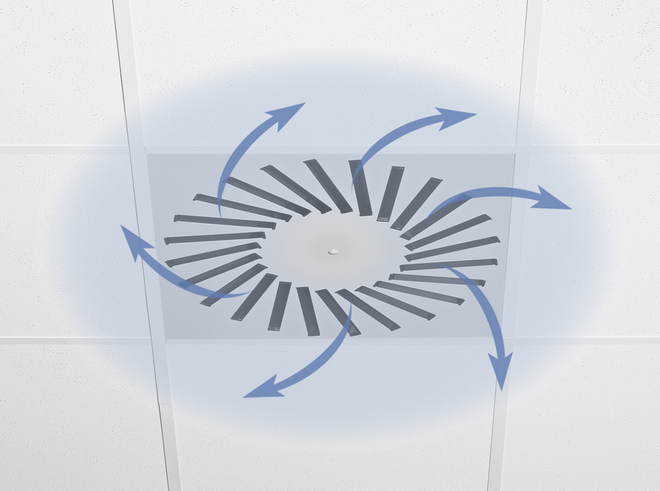

Wervelroosters voeren de lucht wervelend toe in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met wervelroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

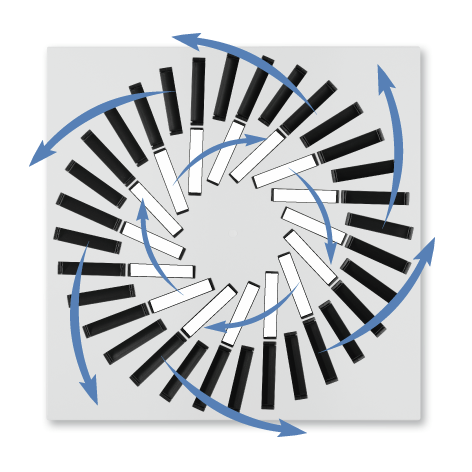

Wervelroosters serie VDW hebben verstelbare luchtrichtelementen Verschillende uitblaasrichtingen maken aanpassing aan de plaatselijke situatie mogelijk. Horizontale uitblaas met alzijdige, twee- of éénzijdige uitblaas. Verticale uitblaas, uitsluitend voor verwarming, is ook mogelijk. Het toevoertemperatuurverschil kan –12 tot +10 K zijn.

Een inregelklep (optioneel) vereenvoudigt het inregelen van de luchthoeveelheid. Meetnippel en inregelklep met trekkoord, als optie, maken inregelen mogelijk met gemonteerd frontrooster.

Voor eenheid in vormgeving kan de serie VDW ook als afvoerrooster toegepast worden. De luchtrichtelementen zijn bij afvoerlucht niet nodig.

VDW-*-Z-H (toevoer), geluidvermogen en drukverlies

0°, 45°, 90°: klepstand

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.
De minimale luchthoeveelheden gelden voor een toevoerluchttemperatuurverschil van –6 K.
De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand.
Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

Bestekomschrijving

Wervelrooster met vierkant of rond frontrooster. Als toe- of afvoerluchtrooster voor comforttoepassingen met maximaal 35-voudige luchtwisseling. Frontrooster met afzonderlijk verstelbare lamellen voor wervelvormige horizontale met hoge inductie. Voor inbouw in verlaagde plafonds.

Het complete rooster, bestaande uit het frontrooster met radiale, verstelbare zwarte of witte luchtrichtlelementen en een aansluitkast die bij vierkante frontroosters (-Q) ook vierkant is en bij ronde frontroosters (-R) ook rond is. De aansluitkast voor toevoer heeft een luchtverdeelelement. De aansluitkast heeft een horizontale of verticale aansluiting, traverse en boringen of ophanglippen voor afhangen.

Middenschroefbevestiging van het frontrooster aan de traverse, afgedekt met een sierdop.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Hoge inductie voor snelle afbouw van het toevoertemperatuurverschil en de luchtsnelheid

Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend

Luchtaansluiting horizontaal en verticaal

Hoge luchtwisselingen bij plaatsing in banen met minimale hartafstand van 0,9 m mogelijk

Materialen en afwerking

Frontrooster van verzinkt staalplaat

Q; R: Aansluitkast van verzinkt staalplaat inclusief traverse van verzinkt staalplaat voor montage van het frontrooster

Aansluitkasten met verticale aansluiting en vierkante aansluitkasten met horizontale aansluiting: bij toevoer altijd met verzinkte geperforeerde plaat voor luchtverdeling

Ronde aansluitkasten met horizontale aansluiting: toevoerkast heeft een luchtverdeelelement van polyester

Vierkante aansluitkasten en aansluitkasten met verticale aansluiting: aansluittuit van verzinkt staalplaat

Ronde aansluitkasten met horizontale aansluiting van zwart ABS, volgens UL94, V0 vlamwerend

Luchtrichtelementen van kunststof, volgens UL 94, V-0, vlamwerend

Lipafdichting van Evoprene

Frontrooster gelakt, RAL 9010, wit

P1: gepoedercoat, kleur volgens RAL Classic

Luchtrichtelementen toevoer overeenkomstig RAL 9005, zwart, afvoer geen luchtrichtelelementen
Q11: Luchtrichtelementen afvoerlucht overeenkomstig RAL9005, zwart

Q21: Luchtrichtelementen toevoer en afvoer overeenkomstig RAL 9010, wit

Technische gegevens

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72

Minimale luchthoeveelheid, bij ΔtZ = –6 K: 7 – 99 l/s of 26 – 357 m³/h

Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A): 85 – 470 l/s of 306 – 1692 m³/h

Toevoerluchttemperatuurverschil: -12 – +10 K

VDW

–

500 × 24

Q21

P1 – RAL …

1 Serie
VDW wervelrooster

2 Bouwvorm
R rond
Q vierkant

3 Installatie
Z toevoerlucht
A afvoerlucht

4 Aansluiting
H horizontaal
V verticaal (De aansluitkast is altijd rond)

5 Inregelklep voor luchthoeveelheidsinstelling
Geen vermelding: zonder hoeveelheidsinstelling
M met
MN met trekkoord en meetnippel (alleen bij vierkante aansluitkast)

6 Toebehoren
Geen opgaaf: zonder toebehoren
L met lipafdichting

7 Nominale grootte [mm]
300 × 8
400 × 16
500 × 24
600 × 24
600 × 48
625 × 24

Alleen VDW-Q
625 × 54
825 × 72

8 Kleur luchtrichtelementen
Geen opgaaf: toevoer zwarte luchtrichtelementen, afvoer geen luchtrichtelementenQ11 Afvoer zwarte luchtrichtelementenQ21 Toevoer witte luchtrichtelementen, afvoerlucht witte luchtrichtelementen

9 Oppervlak (zichtzijde)
Geen vermelding: Gepoedercoat, RAL 9010, wit
P1 Gepoedercoat, RAL Classic kleur opgeven

Glansgraad
RAL 9010 GE50
RAL 9006 GE30
Alle andere RAL-kleuren GE70

Opmerking: Ronde aansluitkasten met horizontale aansluiting zijn alleen zonder regelklep en lipafdichting of met regelklep en lipafdichting verkrijgbaar. De kenmerken 2 en 4 definiëren de aansluiting.

Bestelvoorbeeld: VDW–Q–Z–H–MN–L/600×24/Q21/P1–RAL 9006

Bouwvorm	vierkant
Installatie	toevoerlucht
Aansluiting	horizontaal
Inregelklep voor luchthoeveelheidsinstelling	met trekkoord en meetnippel
Toebehoren	Lipafdichting
Nominale grootte	600 × 24
Kleur luchtrichtelementen	wit
Oppervlak (zichtzijde)	RAL 9006, witaluminium, GE30

Bestelvoorbeeld: VDW–R–Z–H–/400×16

Bouwvorm	rond
Installatie	toevoerlucht
Aansluiting	horizontaal
Inregelklep voor luchthoeveelheidsinstelling	Zonder
Toebehoren	zonder
Nominale grootte	400 × 16
Kleur luchtrichtelementen	zwart
Oppervlak (zichtzijde)	RAL 9010, wit, GE50

Toepassing, Afmetingen, Produktdetails

VDW-Q-Z/300×8

VDW-Q-*-H

Uitvoeringen

Wervelrooster met vierkant frontrooster
Met vierkante aansluitkast voor horizontale aansluiting

Nominale grootten

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72

Toebehoren

Vierkant frontrooster
Aansluitkast met horizontale aansluiting
Vierkante opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

Vierkant frontrooster met horizontale aansluitkast

VDW-Q-*-H

NG	□Q₁	H₁	□Q₃	H₃	∅D	A	C	①	m
NG									kg
300 × 8	310	8	290	250	158	139	50	AK-Uni- 001	3,7
400 × 16	398	8	372	295	198	164	50	AK-Uni- 002	5,7
500 × 24	498	8	476	295	198	164	50	AK-Uni- 003	7,8
600 × 24	598	8	567	345	248	199	48	AK-Uni- 004	11,1
600 × 48	598	8	590	345	248	189	48	AK-Uni- 005	11,4
625 × 24	623	8	567	345	248	199	48	AK-Uni- 004	11,3
625 × 54	623	8	615	345	248	189	48	AK-Uni- 006	12
825 × 72	825	8	806	410	313	222	50	AK-Uni- 007	21,2

① Aansluitkast
Gewichtsopgaven gelden voor uitvoering toevoer

NG	□Q₁	H₁	∅D₃	H₃	∅D	C	m
NG							kg
300 × 8	310	8	275	200	158	50	2,7
400 × 16	398	8	364	200	198	50	4,2
500 × 24	498	8	462	200	198	50	6
600 × 24	598	8	559	200	248	48	8,4
600 × 48	598	8	575	300	248	48	9,6
625 × 24	623	8	559	200	248	48	8,6
625 × 54	623	8	600	300	248	48	10,3
825 × 72	825	8	796	300	313	50	16,2

NG	□Q₁	∅D₂	n	A_eff
NG				m²
300 × 8	310	269	8	0,0070
400 × 16	398	352	16	0,0140
500 × 24	498	440	24	0,0210
600 × 24	598	546	24	0,0295
600 × 48	598	568	48	0,0390
625 × 24	623	546	24	0,0295
625 × 54	623	594	54	0,0470
825 × 72	825	773	72	0,0730

NG	∅D	∅D₁	H	R	m
NG					kg
300 × 8	158	273	243	139	3,9
400 × 16	198	362	273	149	6
500 × 24	198	460	273	149	8,3
600 × 24	248	573	344	195	11,3
600 × 48	248	573	344	195	11,6
625 × 24	248	573	344	195	11,5

NG	∅D₁	H₁	∅D₃	H₃	∅D	C	m
NG							kg
300 × 8	300	8	275	200	158	50	2,5
400 × 16	400	8	364	200	198	50	3,9
500 × 24	500	8	462	200	198	50	5,6
600 × 24	600	8	559	200	248	48	7,5
600 × 48	600	8	575	300	248	48	8,7
625 × 24	625	8	559	200	248	48	7,7

NG	∅D₁	∅D₂	n	A_eff
NG				m²
300 × 8	300	269	8	0,0070
400 × 16	400	352	16	0,0140
500 × 24	500	440	24	0,0210
600 × 24	600	546	24	0,0295
600 × 48	600	568	48	0,0390
625 × 24	625	546	24	0,0295

Inbouw in plafond met vierkante aansluitkast

Luchtaansluiting horizontaal
4 Ophangboringen
Montage met draad, draadeinden of noniushangers door derden

① Luchtkanaal

② Ophanggaten

③ Frontrooster

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Vrijhangende plaatsing alleen met randverbreding (bij toevoer)
Luchtaansluiting horizontaal of verticaal
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Schematische weergave ter verduidelijking van het inbouwdetail.

Stromingsrichtingen

Instelling van luchtrichtelementen bij buitenwervel

DOWNLOADS

Product informatie

Website printout VDW
Productdocumentatie VDW

VDW_PD_2021_02_05_DE_nl Productdocumentatie 2 MB pdf

Certificaten

Declaration of hygiene conformity Type VDW

VDW_HC_2020_06_08_DE_en Hygiene certificate 1,6 MB pdf
Environmental Product Declaration VDW

VDW_EPD_2024_03_DE_en Environmental Product Declarations 450 KB pdf

Bedieningshandleiding

IM_2018_06_A00000054447_Deckenluftdurchl-sse_V2_GB_en.pdf

1,2 MB pdf
Montage der Dichtung

E013CD1_Beipackzettel_Deckenluftdurchl-sse_Ceiling-diffuser_DE_de_en 29 KB pdf

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TYPE VDW

Met laag geluidvermogen voor comfortruimten, met afzonderlijke instelbare luchtrichtelementen

Algemene informatie

Technische informatie

Functie, Technische Gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Toepassing, Afmetingen, Produktdetails

Stromingsrichtingen

DOWNLOADS

Product informatie

Website printout VDW

Productdocumentatie VDW

Certificaten

Declaration of hygiene conformity Type VDW

Environmental Product Declaration VDW

Bedieningshandleiding

IM_2018_06_A00000054447_Deckenluftdurchl-sse_V2_GB_en.pdf

Montage der Dichtung

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING
