Plafondroosters

layer

DCS

Wervelroosters met geperforeerd frontrooster voor comfort en industriële toepassingen in hoge ruimten.

  • Nominale grootten 600, 625
  • Luchthoeveelheidsbereik: 4 - 260 l/s of 16 - 936 m³/h
  • Geperforeerd rooster van poedergecoat verzinkt plaatstaal
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen, in het bijzonder T-profiel plafonds
  • Binnenliggende lamellen in 6 grootten voor optimale wervelwerking en hoge inductie
  • Ideaal voor comfortruimten


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Luchtaansluiting horizontaal en verticaal
  • aansluitkast met isolatie

meer lezen

layer

Type ADLQ

  • TROX ceiling diffusers type DLQ · ADLQ in square design, produced in aluminium (ADLQ) or steel (DLQ), are suitable for installation flush with the ceiling.
  • Available with plenum box for side entry air connection.

meer lezen

layer

DLQL

Vierkante plafondroosters

  • Nominale grootten 250, 300, 400, 500, 600
  • Luchthoeveelheidsbereik: 6 - 285 l/s of 22 - 1026 m³/h
  • Frontrooster vierkant
  • Frontrooster van poedergecoat verzinkt plaatstaal
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen
  • Geperforeerd rooster met luchtverdeelschijf voor hooginducerende horizontale uitblaas


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Luchtaansluiting horizontaal en verticaal
  • Afdekplaat voor aanpassing van de uitblaasrichting
  • Aansluitkast met inregelklep

meer lezen

layer

AIRNAMIC

Ronde en vierkante wervelroosters met vaste lamellen voor grote luchthoeveelheden met laag geluidvermogen en drukverlies door innovatieve kunststoftechnologie

  • Nominale grootten 300, 400, 600, 625
  • Luchthoeveelheidsbereik: 13 - 385 l/s of 47 - 1386 m³/h
  • Frontrooster van kunststof, met overlappende, dreidimensionaal gevormde lamellen voor optimale wervelwerking en hoge inductie
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
  • Frontrooster met vlak uitlopende rand – hoogte 3 mm – geen opkanting
  • Aansluitkast met akoestisch geoptimaliseerde inregelklep
  • Ideaal voor comfortruimten


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Akoestisch geoptimaliseerd aansluitkast FLEXTRO

meer lezen

layer

ADD

Ronde en vierkante wervelroosters

  • Nominale grootten 250, 300, 400, 450, 500, 600, 625
  • Luchthoeveelheidsbereik: 20 - 465 l/s of 72 - 1674 m³/h
  • Frontrooster van poedergecoat verzinkt plaatstaal
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
  • Wervelelement aan binnenzijde voor optimale wervelwerking en hoge inductie
  • Ideaal voor comfortruimten


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Luchtaansluiting horizontaal en verticaal
  • Aansluitkast met inregelklep, trekkoordverstelling en meetnippel

meer lezen

layer

AK-Uni

Aansluitkast voor toevoer- en afvoerlucht

  • Voor ronde en vierkant frontroosters
  • Aansluitkast van verzinkt staalplaat.
  • Voor toevoer- en afvoerlucht
  • Voor alle soorten plafondsystemen
  • Luchtaansluiting horizontaal
  • Luchtverdeelelement voor gelijkmatige uitblaas van het rooster bij toevoerlucht
  • Voor comfort- en industriële toepassing.


Optionele uitrusting en toebehoren

  • Inregelklep voor luchthoeveelheidsinstelling
  • Meetnippel in inregelklep voor luchthoeveelheidsinstelling
  • Lipafdichting

meer lezen

layer

DLQ

Square ceiling diffusers

  • Nominal sizes 250, 300, 400, 500, 600, 625
  • Volume flow rate range 20 – 700 l/s or 72 – 2520 m³/h
  • Square diffuser face
  • Diffuser face made of sheet steel, powder-coated
  • For supply and extract air
  • For variable and constant volume flows
  • For all types of ceiling systems
  • High induction results in a rapid reduction of the temperature difference and airflow velocity


Optional equipment and accessories

  • Exposed diffuser face available in RAL CLASSIC colours
  • Horizontal or vertical duct connection
  • Blanking plates for adjusting the discharge direction
  • Duct cross bar for installation without plenum box
  • Plenum box with cord-operated damper blade and pressure tap

meer lezen

layer

FDE

Vierkante wervelroosters

  • Nominale grootten 600, 625
  • Luchthoeveelheidsbereik: 51 - 365 l/s of 184 - 1314 m³/h
  • Frontrooster van poedergecoat verzinkt plaatstaal
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Aansluitkast met inregelklep, trekkoordverstelling en meetnippel

meer lezen

layer

TDV-SilentAIR

Ronde en vierkante wervelroosters

  • Nominale grootten 300, 400, 500, 600, 625
  • Luchthoeveelheidsbereik: 11 - 315 l/s of 40 - 1134 m³/h
  • Frontrooster van poedergecoat verzinkt plaatstaal
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Afzonderlijk instelbare luchtrichtelementen voor aanpassing van de uitblaasrichting
  • Ideaal voor comfortruimten


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic, luchtrichtelementen zwart en wit
  • Luchtaansluiting horizontaal en verticaal
  • Aansluitkast met inregelklep, trekkoordverstelling en meetnippel
  • Akoestisch geoptimaliseerd aansluitkast FLEXTRO

meer lezen

layer

ADLR

Ronde en vierkante plafondroosters voor radiale uitblaas, voor hoge behaaglijkheid en optimale integratie in verlaagde plafonds

  • Nominlae grootten 1, 2, 3, 4, 5, 6, 7, 8
  • Luchthoeveelheidsbereik: 20 - 650 l/s of 72 - 2340 m³/h
  • Frontrooster rond en vierkant
  • Aluminium frontrooster
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor verlaagde plafonds
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Luchtaansluiting horizontaal en verticaal
  • Aansluitkast met inregelklep, trekkoordverstelling en meetnippel

meer lezen

layer

XARTO

Ronde en vierkante wervelroosters met vaste lamellen voor grote luchthoeveelheden met laag geluidvermogen en drukverlies

  • Nominale grootten 600, 625
  • Luchthoeveelheidsbereik: 31 - 265 l/s of 110 - 954 m³/h
  • Frontrooster van poedergecoat verzinkt plaatstaal
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
  • Wervelelement aan binnenzijde voor optimale wervelwerking en hoge inductie
  • Aansluitkast met akoestisch geoptimaliseerde inregelklep
  • Ideaal voor comfortruimten


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic

meer lezen

layer

DLQ-AK

Vierkante plafondroosters

  • Nominale grootten 300, 400, 500, 600, 625
  • Luchthoeveelheidsbereik: 40 - 565 l/s of 144 - 2034 m³/h
  • Frontrooster vierkant
  • Frontrooster van poedergecoat verzinkt plaatstaal
  • Voor toevoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Luchtaansluiting horizontaal
  • Aansluitkast met inregelklep

meer lezen

layer

RFD-SIRIUS

RFD-SIRIUS is used in ventilation and air conditioning systems for the demand-based volume flow control and as an air terminal device.

  • RFD nominal sizes: 160, 200, 250, 315 and 400
  • SIRIUS nominal sizes: 125, 160, 200 and 250
  • Volume flow rate range: 4.7 to 171.3 l/s or 17 to 617 m³/h
  • For supply air
  • Flush ceiling installation, with discharge nozzle also suspended installation
  • Control input signal via MP bus, LonWorks FTT-10A, Modbus RTU, or analogue signal
  • Integral noise insulation element
  • High induction results in a rapid reduction of the temperature difference and airflow velocity
  • Ideal for comfort zones


Optional equipment and accessories

  • Exposed diffuser face available in RAL CLASSIC colours

meer lezen

layer

VD

Vierkant wervelrooster met handmatig of motorische verstelling van de uitblaasrichting voor tochtvrije ventilatie van de leefzone in verwarmings- en koelbedrijf

  • Nominale grootten 425, 600, 775, 1050
  • Luchthoeveelheidsbereik 95 - 1490 l/s of 342 - 5364 m³/h
  • Aluminium frontrooster
  • Voor toevoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Handmatig en motorisch verstelbare uitblaasrichting
  • Ideaal voor hoge ruimten


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Luchtaansluiting horizontaal en verticaal
  • Randverbreding voor ondersteuning van de horizontale luchtuitblaas bij koeling
  • Beschermingskorf voor toepassing in sporthallen
  • Servomotoren voor verstelling van de uitblaasrichting

meer lezen

layer

FD

Ronde en vierkante wervelroosters met hoge inductie voor hoge luchtwisselingen

  • Nominale grootten 300, 400, 500, 600, 625
  • Luchthoeveelheidsbereik: 9 - 235 l/s of 31 - 846 m³/h
  • Frontrooster van poedergecoat verzinkt plaatstaal
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Tot 35-voudige luchtwisseling bij plaatsing in één baan met minimale hart afstand tussen de roosters van 0,9 m
  • Ideaal voor comfortruimten


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Aansluitkast met inregelklep, trekkoordverstelling en meetnippel
  • Akoestisch geoptimaliseerd aansluitkast FLEXTRO

meer lezen

Type PFS

meer lezen

layer

Type VDR

    • The adjustable TROX ceiling diffuser type VDR discharges warm air downwards into the room when in heating mode.
    • It is very quiet and an ideal solution for theatres, studios, multipurpose halls and other sound-sensitive areas.

meer lezen

layer

VDW

Ronde en vierkante wervelroosters voor hoge luchtwisselingen

  • Nominale grootten 300, 400, 500, 600, 625, 825
  • Luchthoeveelheidsbereik 7 - 470 l/s of 25 - 1692 m³/h
  • Frontrooster van poedergecoat verzinkt plaatstaal
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Tot 35-voudige luchtwisseling bij plaatsing in één baan met minimale hart afstand tussen de roosters van 0,9 m
  • Ideaal voor comfortruimten


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic, luchtrichtelementen zwart en wit
  • Luchtaansluiting horizontaal en verticaal
  • Aansluitkast met inregelklep, trekkoordverstelling en meetnippel
  • Akoestisch geoptimaliseerd aansluitkast FLEXTRO

meer lezen

layer

VDL

Ronde wervelroosters met handmatige of motorische verstelling van de stromingsrichtung voor tochtvrije ventilatie van de leefzone bij verwarming en koeling

  • Nominale grootten 315, 400, 630, 800
  • Luchthoeveelheidsbereik: 65 - 1080 l/s of 234 - 3888 m³/h
  • Frontrooster van poedergecoat verzinkt plaatstaal en aluminium
  • Voor toevoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Handmatig en motorisch verstelbare uitblaasrichting
  • Frontrooster met aerodynamisch geoptimalieseerde contour
  • Ideaal voor hoge ruimten


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Luchtaansluiting horizontaal en verticaal
  • Randverbreding voor ondersteuning van de horizontale luchtuitblaas bij koeling
  • Beschermingskorf voor toepassing in sporthallen
  • Servomotoren voor verstelling van de uitblaasrichting
  • Frontrooster vanuit de ruimte demonteerbaar

meer lezen

layer

TDF-SilentAIR

Ronde en vierkante wervelroosters

  • Nominale grootten 300, 400, 500, 600, 625
  • Luchthoeveelheidsbereik: 10 - 295 l/s of 36 - 1026 m³/h
  • Frontrooster van poedergecoat verzinkt plaatstaal
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Ideaal voor comfortruimten


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Luchtaansluiting horizontaal en verticaal
  • Akoestisch geoptimaliseerd aansluitkast FLEXTRO
  • Aansluitkast met inregelklep, trekkoordverstelling en meetnippel

meer lezen

layer

DLK-Fb

Vierkant plafondrooster voor brandwerende plafonds met brandwerrendheid voor branden in de ruimte

  • Nominale grootten 600, 625
  • Luchthoeveelheidsbereik: 220 - 460 l/s of 792 - 1656 m³/h
  • Frontrooster vierkant
  • Frontrooster van poedergecoat verzinkt plaatstaal
  • Automatische werking bij brand bij 72 °C
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Luchtaansluiting horizontaal

meer lezen

layer

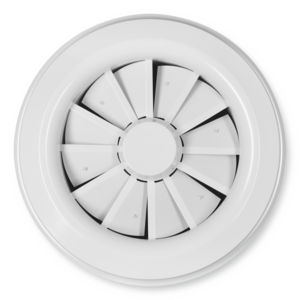

RFD

Ronde en vierkante wervelroosters

  • Nominlae grootten 125, 160, 200, 250, 315, 400
  • Luchthoeveelheidsbereik 4 - 330 l/s of 14 - 1188 m³/h
  • Frontrooster afhankelijk van variant van poedergecoat verzinkt plaatstaal of van alumimium
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen
  • Met uitblaasdüse optimaal voor koeling met vrijhangende plaatsing
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Tot 35-voudige luchtwisseling bij plaatsing in één baan met minimale hart afstand tussen de roosters van 0,9 m
  • Ideaal voor comfortruimten


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Luchtaansluiting horizontaal en verticaal
  • Aansluitkast met inregelklep, trekkoordverstelling en meetnippel
  • Lage aansluitkast

meer lezen

VISUALISATION OF AIR FLOW - SWIRL DIFFUSER

In TROX Air flow studio, the flow behavior of the air with various air distribution system is made impressively visible. The introduction of smoke in an authentic situation with space heat load simulators shows real flow patterns.

Pagina delen

Deze pagina aanbevelen

Hier kunt u deze pagina als link aanbevelen.

Met (*) gemarkeerde velden zijn verplicht.

Contact

Dank u voor uw bericht

Uw aanbeveling is verzonden en zou direct bij de ontvanger moeten binnenkomen.

Contact

Wij zijn er voor u

Visual contact Visual contact

Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
Tel.: +31 (0)183 767300 | Fax: +31 (0)183 767399

Met (*) gemarkeerde velden zijn verplicht.

Contact

Bedankt voor uw aanvraag

Visual contact Visual contact

Uw aanvraag is door ons ontvangen en wordt behandeld.
Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
Tel.: +31 (0)183 767300 | Fax: +31 (0)183 767399

Contact

Wij zijn er voor u

Visual contact Visual contact

Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
Tel.: +31 (0)183 767300 | Fax: +31 (0)183 767399

Attachment (max. 10MB)

Met (*) gemarkeerde velden zijn verplicht.

Contact

Bedankt voor uw aanvraag

Visual contact Visual contact

Uw aanvraag is door ons ontvangen en wordt behandeld.
Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
Tel.: +31 (0)183 767300 | Fax: +31 (0)183 767399
