BUSS

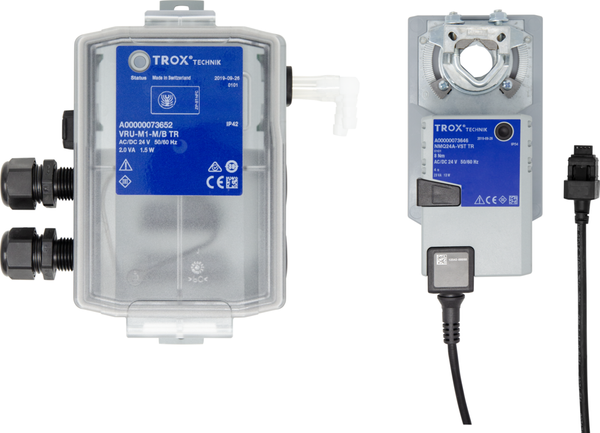

REGELCOMPONENTEN MET STATISCHE TRANSMITTER EN SEPARATE SNELLOPENDE SERVOMOTOR VOOR VAV-REGELAARS

Universele bouwgroep voor VAV-regelaars

  • Regelaar en statische werkdruktransmitter in één huis
  • Separate snellopende servomotor met stekkerverbinding
  • Toepassing in luchtbehandelingsinstallaties, bij schone en verontreinigde lucht
  • Geschikt voor constante en variabele luchthoeveelheden
  • Activering van dwangssturingen door externe schakelingen
  • Luchthoeveelheden qvmin en qvmax fabrieksmatig geparametreerd en in de regelaar opgeslagen
  • Wijzigingen van bedrijfsparameters met PC-Software en TROX FlowCheck App
  • Servicetoegang voor PC-configuratiesoftware
  • Smartphone-toegang met NFC of Bluetooth
  • Setpoints, dwangssturingen en parameteraanpassing via analoge interface of bus
  • Grote datatransparantie door gestandardiseerde buscommunicatie MP-bus, Modbus RTU of BACnet MS/TP

Algemene informatie

Toepassing
  • Regeltechnisch complete eenheid voor VAV-regelaars
  • Statische werkdruktransmitter en regelelektronica in één behuizing
  • Separate servomotor met aansluitstekker
  • Voor toepassingen met schone en verontreinigde lucht
  • Verschillende regelmogelijkheden door opties aansturing
  • Ruimtetemperatuurregelaar, gebouwbeheersysteem, luchtkwaliteitsregelaar sturen met hun uitgangssignaal de variabele luchthoeveelheidsregeling door setpoint over communicatie-interface of analoog signaal
  • Dwangsturingen voor de activering van qvmin, qvmax, dichtstand, openstand via MP-bus datapunten of Modbus/BACnetregister of schakelaars resp. relais mogelijk
  • Gemeten luchthoeveelheid is als datapunt of lineair spanningssignaal beschikbaar
  • Klepstand is als netwerkdatapunt beschikbaar
  • Configuratie van de regelaar en communicatieparameter met TROX FlowCheck App en PC-Tool


Regelconcept
  • Luchthoeveelheidsregelaar werkt kanaaldrukonafhankelijk.
  • Drukschommelingen hebben geen blijvende luchthoeveelheidsafwijking tot gevolg.
  • Een dode zone (hysterese), waarbinnen de klep niet versteld wordt, zorgt voor een stabiele regeling.
  • Luchthhoeveelheidsbereik in fabriek op de regelaar ingesteld qvmin: minimale luchthoeveelheid qvmax: maximale luchthoeveelheid
  • Bedrijfsparameters worden in de bestelsleutel vastgelegd en fabrieksmatig ingesteld


Aansluiting
Analoge interface
  • Analoog met instelbaar signaalspanningsbereik
  • Analoog signaal voor setpoint
  • Analoog signaal voor gemeten luchthoeveelheid
Digitale interface (Bus)
  • MP-bus
  • Modbus RTU, RS485
  • BACnet MS/TP, RS485
  • Datapunten zie buslijsten
Hybride bedrijf
  • Hybride bedrijf van analoge en digitale interface
Fabrieksinstelling
  • Setpoint via analoge interface
  • Terugkoppeling via analoge interface en Modbus-interface


Bedrijfstoestanden
Variabel bedrijf (V)
  • Setpoint met analoog signaal, Modbus, BACnet of MPBusWerkbereik volgens qvmin – qvmax
Constant (F)
  • Geen aanstuursignaal nodig, setpoint is qvmin


Bedrijfsparameters
  • Luchthoeveelheidsbereik in fabriek op de regelaar ingesteld qvmin: minimale luchthoeveelheid qvmax: maximale luchthoeveelheid
  • qvmin = 0 – 100 % van nominale luchthoeveelheid qvnom instelbaar
  • qvmax = 20 – 100 % van nominale luchthoeveelheid qvnom instelbaar


Signaalspanningsbereik
  • 0 – 10 V DC
  • 2 – 10 V DC


Onderdelen en eigenschappen
  • Transmitter volgens statisch meetprincipe
  • Separaat overbelastveilige aandrijving
  • Steekbare aansluitklemmen voor voeding en aansturingen inclusief afdekking
  • Steekbus voor de aandrijving
  • NFC- en service interface
  • Ontgrendelingsknop voor handbediening
  • Controlelamp voor bedrijfstoestand
  • Adresseringsknop voor instelling van adressen bij busbedrijf
  • Regelaarhuis voorbereid met 4 doorvoeren, kabeldoorvoeren M16 × 1,5 voor aansluitingen in leveromvang
  • Kanaaldrukmeetpunt-setmet kanaaldruk-nippel en slang in leveromvang


Uitvoering
BUSN met servomotor LM24A-VST voor:
  • TVR, TZ-Silenzio, TA-Silenzio, TVZ, TVA
  • TVRK Nominale grootte 125 – 250
BUSN met servomotor NM24A-VST voor:
  • TVJ
  • TVT tot afmeting 1000 × 300 resp. 800 × 400
  • TVRK Nominale grootte 315 – 400
BUSN met servomotor SM24A-VST voor:
  • TVT vanaf afmeting van 800 × 500 tot 1000 × 600


Inbedrijfname
  • Vanwege de fabrieksmatig ingestelde luchthoeveelheden moeten de luchthoeveelheidsregelaars op de juiste plaats gemonteerd worden
  • Modbus/BACnet/MP-Bus-interface: extra inbedrijfname noodzakelijk
  • Bedrijfsparameters instelbaar met TROX FlowCheck App


Aanvullende producten
  • TROX FlowCheck App voor Android en iOS
  • Instelapparaat type ZTH-EU (Bestelsleutel AT-VAV-B)
  • Belimo PC-Tool
  • NFC-Bluetooth converter ZIP-BT-NFC
  • X-AIRCONTROL Zonemodule voor ruimteregeling

Technische informatie

  • FUNCTIE
  • BESTELSLEUTEL
Principle of operation Universal controller: TVR, TVJ, TVT, TZ-/TA-Silenzio, TVZ, TVA, TVRK XD4_gc_01ai.ai.link

① Differential pressure transducer

② Actuator

③ Volume flow controller

④ Setpoint value signal

Karakteristiek voor luchthoeveelheidsregelaars is een gesloten
regelkring voor regeling van de luchthoeveelheid, door meten – vergelijken – verstellen.
De meting van de luchthoeveelheid gebeurt door het meten van een drukverschil (werkdruk). Dit gebeurt met een drukverschilsensor. Een geïntegreerde werkdruktransmitter zet de werkdruk om in een spanningssignaal. Gemeten luchthoeveelheid is als datapunt of lineair spanningssignaal
beschikbaar. Door de fabrieksinstelling komt 10 V DC altijd
overeen met de nominale luchthoeveelheid (qvNom).
Het stuursignaal moet door een externe regelaar (bijv.
ruimtetemperatuuregelaar, luchtkwaliteitsregelaar, GBS) worden gegeven. De variabele luchthoeveelheidsregeling gebeurt tussen qvmin en qvmax. Het overbruggen van de ruimtetemperatuurregeling door dwangsturing, bijvoorbeeld afsluiten, is mogelijk.
De regelaar vergelijkt het setpoint met de gemeten waarde en stuurt de motor afhankelijk van de afwijking.

TVR – D / 200 / D2 / BUSS / V0 / qvmin– qvmaxm³/h
|||||||||
12567891011

1 Serie

TVR VAV-regelaar

2 Geluidsisolerende isolatie

Geen vermelding: zonder

D met geluidsisolerende isolatie

3 Materiaal

Verzinkt staalplaat (Standaard uitvoering)

P1 Oppervlak gepoedercoat RAL 7001, zilvergrijs

A2 Roestvaststalen uitvoering

4 Kanaalaansluiting

5 Nominale grootte [mm]

100, 125, 160, 200, 250, 315, 400

6 Toebehoren

Geen vermelding: zonder

D2 Dubbele lipafdichting aan beide zijden

G2 Tegenflens aan beide zijden

7 Aanbouwdelen (Regelcomponenten)

BUSS Universele regelaar met statische transmitter en

snellopende servomotor

8 Bedrijfsmodus

F Constante waarde (gewenst)

V variabel (gewenst bereik)

9 Signaalspanningsbereik

0 0 – 10 V DC

2 2 – 10 V DC

10 Bedrijfwaarde voor fabrieksinstelling

Luchthoeveelheden in m³/h of l/s

qvconst (alleen bij bedrijfsmodus F)

qvmin (alleen bij bedrijfsmodus V)

qvmax (alleen bij bedrijfsmodus V)

11 Luchthoeveelheidseenheid

m³/h

l/s

Order example: TVR/100/D2/BUSS/V0/50-354 m³/h
Acoustic claddingNone
Materialgalvanised sheet steel
Nominal size100 mm
AccessoriesDouble lip seal both sides
AttachmentVARYCONTROL Universal controller, static transducer
Signal voltage range 0 – 10 V DC
Operating valuesqvmin= 50 m³/hqvmax = 354 m³/h



Downloads

Product informatie

  • Productdocumentatie BUSS

    BUSS_PD_2021_06_28_DE_nl Productdocumentatie 770 KB pdf

Certificaten

  • Konformitätserklärung / Declaration of conformity BUSS-VRU-M1-M_B.1-TR

    BUSS-VRU-M1-M_B.1-TR_CE_01_2020_07_30_de_en_fr Certificate 190 KB pdf

  • Konformitätserklärung / Declaration of conformity LMQ24A-VST.1-TR

    LMQ24A-VST.1-TR_CE_01_2020_07_30_de_en_fr Certificate 190 KB pdf

  • Konformitätserklärung / Declaration of conformity NMQ24A-VST.1-TR

    NMQ24A-VST.1-TR_CE_01_2020_07_30_de_en_fr Certificate 190 KB pdf
