Impulsrooster met rond huis voor industriële toepassing zonder luchtvervuilende processen.

Impulsroosters met horizontaal uitblaaspatroon bij koeling

Nominale grootten 250, 355, 450, 560 mm
Luchtoeveelheidsbereik 205 – 1585 l/s of 738 – 5706 m³/h
Huis van verzinkt plaatstaal.
Voor constante en variabele luchthoeveelheden
Vrijhangende plaatsing, wand- of kolombevestiging
Grote worplengte door grote uitstroomimpuls
Handmatig en motorisch verstelbare uitblaasrichting
Ketting voor handverstelling van de uitblaasrichting

Optionele uitrusting en toebehoren

Zichtzijde van het rooster in kleuren volgens RAL Classic
Elektrische en thermische servomotor voor verstelling van de uitblaasrichting
Ketting voor handverstelling van de uitblaasrichting
Wandhouder

Initialize order code

Toepassing

Toepassing

Impulsroosters serie ISH als luchtoevoerrooster voor industrietoepassing zonder luchtverontreinigende processen
Horizontaal uitblaaspatroon bij koeling, verticaal uitblaaspatroon bij verwarming
Ventilatie van grote gebieden door hoge uitblaasimpuls
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –8 tot +12 K
Vrijhangende plaatsing of montage aan kolommen of wanden op 3,5 – 10 m hoogte
Plaatsing bij voorkeur boven verblijfsgebieden
Optimaal voor aansturing door temperatuurverschilregeling met de serie TDC

Speciale kenmerken

Grote worplengte door sterke uitstroomimpuls
Horizontaal of verticaal uitblaaspatroon
Vrijhangende plaatsing boven verblijfsgebieden mogelijk
Verstelling van de uitblaasrichting handmatig, met elektrische of thermische servomotor

Nominale grootten

250, 355, 450, 560 mm

Toepassing

Impulsroosters serie ISH als luchtoevoerrooster voor industrietoepassing zonder luchtverontreinigende processen
Horizontaal uitblaaspatroon bij koeling, verticaal uitblaaspatroon bij verwarming
Ventilatie van grote gebieden door hoge uitblaasimpuls
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –8 tot +12 K
Vrijhangende plaatsing of montage aan kolommen of wanden op 3,5 – 10 m hoogte
Plaatsing bij voorkeur boven verblijfsgebieden
Optimaal voor aansturing door temperatuurverschilregeling met de serie TDC

Speciale kenmerken

Grote worplengte door sterke uitstroomimpuls
Horizontaal of verticaal uitblaaspatroon
Vrijhangende plaatsing boven verblijfsgebieden mogelijk
Verstelling van de uitblaasrichting handmatig, met elektrische of thermische servomotor

Nominale grootten

250, 355, 450, 560 mm

Beschrijving

Onderdelen en eigenschappen

Huis met geperforeerd rooster en rechthoekige roosteropeningen
Luchtverdeelschijf voor verstelling van de uitblaasrichting
Verticale aansluiting

Aanbouwdelen

Handverstelling met ketting ca. 2,0 m
B: handverstellung met Bowdenkabel ca. 2,8 m
E*: Elektrische servomotor
T: thermische aandrijving

Toebehoren

W00: wandhouder
K00: kettinghouder
WK0: wand- en kettinghouder

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Materialen en afwerking

Huis met bodemplaat, traverse en luchtverdeelschijf van verzinkt staalplaat
Ketting van verzinkt staal
Geleiderollen van kunststof, volgens UL 94, V-0, vlamwerend
B: Handhendel van verzinkt staal, Bowdenkabel van verzinkt staal, PE-ommanteld
P0: poedergecoat, RAL 9010, wit
P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Onderdelen en eigenschappen

Huis met geperforeerd rooster en rechthoekige roosteropeningen
Luchtverdeelschijf voor verstelling van de uitblaasrichting
Verticale aansluiting

Aanbouwdelen

Handverstelling met ketting ca. 2,0 m
B: handverstellung met Bowdenkabel ca. 2,8 m
E*: Elektrische servomotor
T: thermische aandrijving

Toebehoren

W00: wandhouder
K00: kettinghouder
WK0: wand- en kettinghouder

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Materialen en afwerking

Huis met bodemplaat, traverse en luchtverdeelschijf van verzinkt staalplaat
Ketting van verzinkt staal
Geleiderollen van kunststof, volgens UL 94, V-0, vlamwerend
B: Handhendel van verzinkt staal, Bowdenkabel van verzinkt staal, PE-ommanteld
P0: poedergecoat, RAL 9010, wit
P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Schematische weergave, ISH met elektrische servomtor

① Luchtroosteropening
② Behuizing
③ Bodemplaat
③ Luchtverdeelschijf
⑤ Traverse
⑥ Luchtaansluiting
Optioneel
⑦ Kabeldoorvoer
⑧ Elektrische servomotor

Functiebeschrijving

Impulsroosters voeren de lucht met grote impuls en dus grote worplengte toe in de ruimte. Daardoor is ventilatie van grote oppervlakken mogelijk.

Impulsroosters serie ISH worden bij voorkeur als luchtoevoerrooster voor industrietoepassing zonder luchtverontreinigende processen toegepast. Ze worden boven verblijfsgebieden geplaatst. Door een verstelbare luchtverdeelschijf wordt de uitblaasrichting voor verwarming of koeling aangepast. Het toevoertemperatuurverschil kan –8 tot +12 K zijn.

Koelen

Bij koeling stroomt de toevoerlucht horizontaal de ruimte in.

Verwarmen

Verwarming gebeurt met verticale uitblaas.

De verstelling van de luchtverdeelschijf kan handmatig of met een elektrische of thermische servomotor.

De afvoerlucht moet hoog, boven de leefzone, afgevoerd worden.

Functiebeschrijving

Impulsroosters voeren de lucht met grote impuls en dus grote worplengte toe in de ruimte. Daardoor is ventilatie van grote oppervlakken mogelijk.

Koelen

Bij koeling stroomt de toevoerlucht horizontaal de ruimte in.

Verwarmen

Verwarming gebeurt met verticale uitblaas.

De verstelling van de luchtverdeelschijf kan handmatig of met een elektrische of thermische servomotor.

De afvoerlucht moet hoog, boven de leefzone, afgevoerd worden.

Nominale grootten	250, 355, 450, 560 mm
Minimale luchthoeveelheid	205 – 785 l/s of 738 – 2826 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 55 dB(A)	400 – 1585 l/s of 1440 – 5706 m³/h
Toevoerluchttemperatuurverschil	–8 tot +12 K

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 55 dB (A).

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 55 dB (A).

ISH, luchttoevoer, horizontale uitblaas, geluidvermogen en drukverlies

Nominale grootte	V		Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)
250	205	738	12	34
250	270	972	21	43
250	340	1224	33	50
250	400	1440	46	55
355	335	1206	11	39
355	435	1566	18	47
355	535	1926	27	54
355	565	2034	30	55
450	470	1692	9	30
450	625	2250	15	39
450	780	2808	24	47
450	950	3420	35	55
560	785	2826	14	30
560	1050	3780	24	40
560	1310	4716	38	48
560	1585	5706	55	55

ISH, luchttoevoer, vertikale uitblaas, geluidvermogen en drukverlies

Nominale grootte	V		Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)
250	205	738	12	39
250	255	918	20	46
250	300	1080	27	51
250	350	1260	37	55
355	315	1134	10	40
355	370	1332	14	45
355	435	1566	19	50
355	515	1854	27	55
450	430	1548	9	36
450	530	1908	13	43
450	630	2268	19	49
450	730	2628	25	55
560	600	2160	9	34
560	795	2862	16	43
560	985	3546	24	50
560	1180	4248	35	55

Impulsroosters met rond huis voor industriële toepassing zonder luchtvervuilende processen. Met verstelbare luchtverdeelschijf voor horizontale tot verticale luchtuitblaas. Horizontale uitblaas met grote worplengte. Voor vrijhangende plaatsing en voor wand- en kolommontage.

Luchtrooster, opgebouwd uit huis met uitblaasopeningen, luchtverdeelschijf en verticale aansluiting.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Grote worplengte door sterke uitstroomimpuls
Horizontaal of verticaal uitblaaspatroon
Vrijhangende plaatsing boven verblijfsgebieden mogelijk
Verstelling van de uitblaasrichting handmatig, met elektrische of thermische servomotor

Materialen en afwerking

Huis met bodemplaat, traverse en luchtverdeelschijf van verzinkt staalplaat
Ketting van verzinkt staal
Geleiderollen van kunststof, volgens UL 94, V-0, vlamwerend
B: Handhendel van verzinkt staal, Bowdenkabel van verzinkt staal, PE-ommanteld
P0: poedergecoat, RAL 9010, wit
P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

Nominale grootten: 250, 355, 450, 560 mm
Minimale luchthoeveelheid: 205 – 785 l/s of 738 – 2826 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 55 dB(A): 400 – 1585 l/s of 1440 – 5706 m³/h
Toevoerluchttemperatuurverschil: –8 tot +12 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Luchtrooster, opgebouwd uit huis met uitblaasopeningen, luchtverdeelschijf en verticale aansluiting.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Grote worplengte door sterke uitstroomimpuls
Horizontaal of verticaal uitblaaspatroon
Vrijhangende plaatsing boven verblijfsgebieden mogelijk
Verstelling van de uitblaasrichting handmatig, met elektrische of thermische servomotor

Materialen en afwerking

Huis met bodemplaat, traverse en luchtverdeelschijf van verzinkt staalplaat
Ketting van verzinkt staal
Geleiderollen van kunststof, volgens UL 94, V-0, vlamwerend
B: Handhendel van verzinkt staal, Bowdenkabel van verzinkt staal, PE-ommanteld
P0: poedergecoat, RAL 9010, wit
P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

Nominale grootten: 250, 355, 450, 560 mm
Minimale luchthoeveelheid: 205 – 785 l/s of 738 – 2826 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 55 dB(A): 400 – 1585 l/s of 1440 – 5706 m³/h
Toevoerluchttemperatuurverschil: –8 tot +12 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Deze besteksomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectie programma Easy Product Finder.

Serie
ISH Impulsrooster

Servomotor
Geen vermelding: handverstelling met ketting
B               Handverstelling met bowdenkabel
E4       230 V AC, 3-punts
E5       24 V AC/DC, 3-punts
E6       24 V AC/DC, modulerend 0 – 10 V DC
T       Thermische aandrijving

Nominale grootte [mm]
250
355
450
560

Bevestiging
       Geen opgaaf: zonder
W00       Met wandbevestiging
K00       Met kettinghouder (Alleen bij verstelling met ketting)
WK0       Met wand- en kettinghouder (Alleen bij handmatige verstelling met ketting)

Oppervlak zichtzijde
       Geen vermelding: verzinkt
P0       Poedergecoat, RAL 9010, wit
P1       Poedergecoat, RAL Classic kleur opgeven.

       Glansgraad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle andere RAL-kleuren 70 %

Bestelvoorbeeld ISH–E5/450/P1-RAL 9016

Servomotor	24 V AC/DC, 3-punts
Nominale grootte	450 mm
Bevestiging	Zonder
Oppervlak zichtzijde	RAL 9016, verkeerswit, glansgraad70 %

Toebehoren, Afmetingen en gewichten, Productdetails

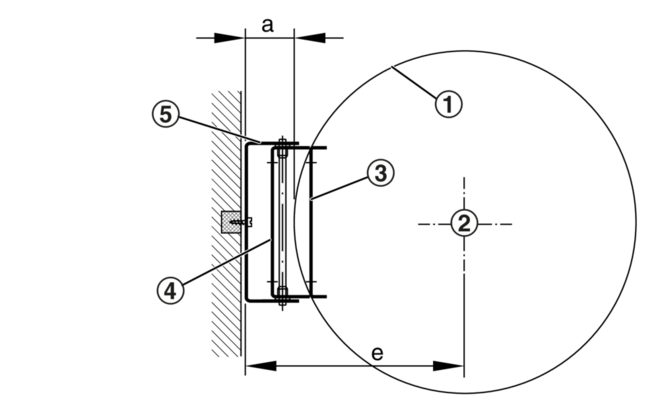

Toebehoren wandhouder 00205500_0

① Rooster
② Hart rooster
③ Wandhouder binnendeel
④ Wandhouder buitendeel
⑤ Wandconsole

ISH

Handverstelling met ketting

ISH

Kettinghouder

① Kettinghouder

Inbouwdetails, Kenmerken en definities

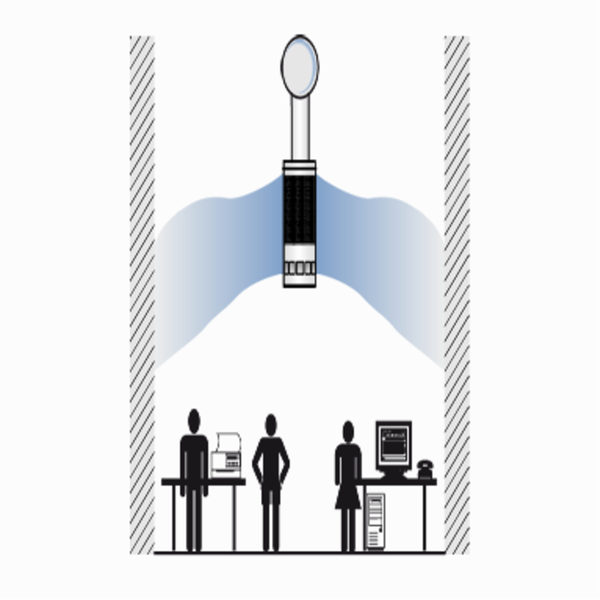

Plaatsing boven werkplekken

Voor industriële toepassing zonder luchtvervuilende processen.
Plaatsing bij voorkeur boven verblijfsgebieden

Inbouw en inbedrijfname

Plaatsing op een hoogte van 3,5 – 10 m
Vrijhangende plaatsing
Verticale aansluiting
Bevestiging door vastschroeven van aansluittuit aan het luchtkanaal, indien voldoende stabiel opgehangen
Bevestiging aan wanden en kolommen met wandbevestiging (optioneel)
Eventueel kettinghouder en handhendel van Bowdenkabel aan de wand of kolom bevestigen

Schematische weergave ter verduidelijking van het inbouwdetail.

Inbouw en inbedrijfname

Plaatsing op een hoogte van 3,5 – 10 m
Vrijhangende plaatsing
Verticale aansluiting
Bevestiging door vastschroeven van aansluittuit aan het luchtkanaal, indien voldoende stabiel opgehangen
Bevestiging aan wanden en kolommen met wandbevestiging (optioneel)
Eventueel kettinghouder en handhendel van Bowdenkabel aan de wand of kolom bevestigen

Schematische weergave ter verduidelijking van het inbouwdetail.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van het rooster

m [kg]

Gewicht van het product

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil

Δp_t [Pa]

Totaal drukverlies

Alle geluidvermogens zijn gebaseerd op 1 pW.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van het rooster

m [kg]

Gewicht van het product

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil

Δp_t [Pa]

Totaal drukverlies

Alle geluidvermogens zijn gebaseerd op 1 pW.

Downloads

Product informatie

Product Data Sheet Type ISH

Product Data Sheet 1,6 MB pdf

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TECHNISCH NOODZAKELIJK

Deze cookies zijn nodig voor het goed functioneren van onze website en kunnen niet worden uitgeschakeld. Deze cookies worden in de regel alleen ingesteld als reactie op door u ondernomen acties, zoals het instellen van uw privacyvoorkeuren of het vullen van de winkelwagen. Daarnaast zijn beveiligingsrelevante functionaliteiten of ondersteuning via een speciale webchat geïntegreerd, inclusief alle sessiecookies van TROX die worden ingesteld nadat u zich als klant hebt aangemeld. U kunt uw browser instellen om deze cookies te blokkeren of u hierover te informeren. Als gevolg hiervan werken sommige delen van de website mogelijk niet zoals bedoeld.

STATISTIEKEN EN WEBSITE-ANALYSE

Deze cookies maken het mogelijk om gegevens te verzamelen voor statistieken en analyse zodat TROX de prestaties van de bezochte websites kan meten, technische problemen kan identificeren en aanknopingspunten kan vinden voor optimalisatie. Ze kunnen worden ingesteld door ons of door derden wiens diensten we op onze sites gebruiken. Gebruikers helpen ook bij het identificeren van bijvoorbeeld welke pagina's het vaakst of slechts zelden worden gebruikt of hoe mensen tussen webpagina's navigeren. Alle informatie die door derden wordt gebruikt, wordt geaggregeerd en geanonimiseerd.

ISH

Impulsrooster met rond huis voor industriële toepassing zonder luchtvervuilende processen.

Toepassing

Beschrijving

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Toebehoren, Afmetingen en gewichten, Productdetails

Inbouwdetails, Kenmerken en definities

Downloads

Product informatie

Product Data Sheet Type ISH

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING
