VFC

Voor lage luchtsnelheden

Ronde mechanisch zelfwerkende constant volume regelaars voor toe- en afvoersystemen met constante luchthoeveelheid en geringe stromingsnelheid

  • Voor lage luchtsnelheden vanaf 0,8 m/s
  • Inbedrijfname alleen met handbedienig
  • Luchthoeveelheidsinstelling met een uitwendige schaalverdeling
  • De servomotor kan later eenvoudig worden gemonteerd.
  • In elke stand te monteren en onderhoudsvrij
  • Lekkage van behuizing volgens EN 1751, klasse C


Optionele uitrusting en toebehoren

  • ronde geluiddempers type CA of CF voor demping van het stromingsgeluid
  • Warmwater-warmtewisselaar serie WL en elektrische naverwarmer serie EL voor naverwarming van luchtstroomen in ronde kanalen
  • Servomotor voor variabele vluchthoeveelheden of voor Vmin-Vmax-omschakeling

Update order code
Configuratie opslaan
Uw prijs wordt berekend
Update technische gegevens
  • Media
Bestekstekst:
Update bestekstekst
Toon volledige tekst Verberg volledige tekst
Initialize order code

Toepassing

Toepassing

  • Ronde CAV-regelaar serie VFR voor toevoer- en afvoerluchthoeveelheidsregeling in constant volumesystemen
  • Mechanisch zelfstandige luchthoeveelheidsregeling zonder hulp energie
  • voor lage luchtsnelheden
  • Vereenvoudigd beheer van projecten door bestelling volgens grootte

Speciale kenmerken

  • Instellen van de luchthoeveelheid zonder instelapparaat uitwendig via een schaalverdeling
  • De servomotor kan later eenvoudig gemonteerd worden
  • Perfect functioneren ook bij ongunstige aan en afstroomsituaties (noodzakelijke rechte aanstroomlengte van 1,5D)
  • In elke stand te monteren
  • Elke luchthoeveelheidsregelaar wordt op een speciale meetopstelling gecontroleerd

Beschrijving

Onderdelen en eigenschappen

  • Inbedrijfname regelaar
  • De regelaar heeft een soepel gelagerde regelklep.
  • Regelbalg als demper voor druk verschillen
  • bladveer

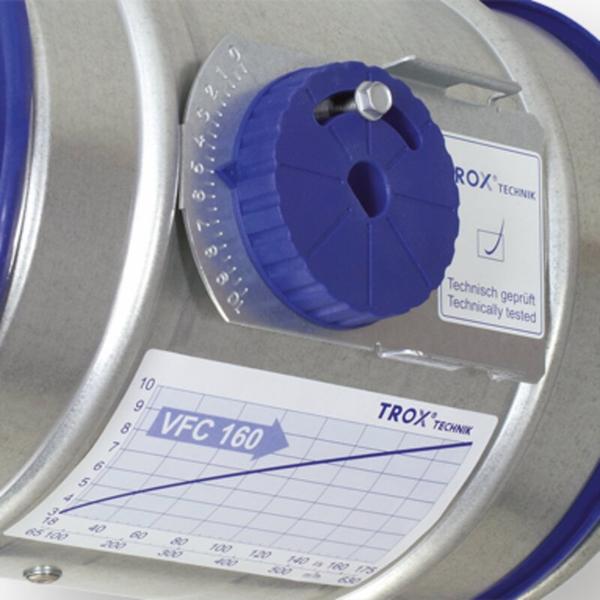

  • Handbediening met wijzer voor het instellen van het gewenste luchthoeveelheid
  • Lipafdichting

Toebehoren

  • Min-Max-servomotor: servomotor voor omschakeling van gewenste waarde
  • Variabele servomotor: servomotor voor variabele luchthoeveelheden

Aanvullende producten

  • Ronde geluiddemper serie CA of CF
  • Warmtewisselaar serie WL
  • Elektrische naverwarmer serie EL

Constructiegegevens

  • Ronde behuizing
  • Aansluiting met lipafdichting, passend op ronde lucthkanalen volgens EN 1506 resp. EN 13180
  • Lichtlopend gelagerde regelklep, regelbalg tevens dempingselement

Materialen en afwerking

  • Huis van verzinkt plaatstaal.
  • regelklep en verder bouwdelen uit hoogwaardig kunststof, volgens UL 94, V1; volgens DIN 4102, bouwstofklasse B2
  • bladveer van roestvast staal
  • Regelbalg van poly-urethaan

Technische informatie

  • Functie
  • TECHNIEK
  • SNELSELECTIE
  • BESTEKOMSCHRIJVING
  • ORDER CODE
vfc

Functieomschrijving

De luchthoeveelheidsregelaar werkt zonder hulpenergie.

Een lichtlopend gelagerd regelklep wordt door de aërodynamische krachten in een zodanige stand gehouden dat de ingestelde luchthoeveelheid over het totale drukbereik constant gehouden wordt.

Door de luchtstroom ontstaat een sluitmoment op het klepblad

Een zich opblazende regelbalg versterkt dit sluitmoment en heeft tevens een dempende werking

Een bladveer die over de curveschijf loopt, zorgt voor een draaimoment in tegengestelde richting. Door de vorm van de curveschijf wordt de regelklep bij veranderende druk zodanig versteld dat de luchthoeveelheid binnen kleine toleranties constant blijft.

Economische inbedrijfsname

De gewenste luchthoeveelheid kan eenvoudig op de schaal van de RNS/RN worden ingesteld.

het voordeel ten opzichte van gewone inregelkleppen is dat er niet meerdere malen gemeten en nagesteld hoeft te worden. Als de systeemdruk verandert, bijvoorbeeld door openen of sluiten van een ander deel, dan zullen bij gewone inregelkleppen alle luchthoeveelheden veranderen. Bij toepassing van mechanisch zelfwerkende constantvolumeregelaars niet. De regelaar reageert direct en de klepstand verandert, zodat de ingestelde luchthoeveelheid over het gehele drukbereik constant wordt gehouden.

Nominal sizes

80 – 250 mm

Volume flow rate range

6 – 370 l/s or 22 – 1332 m³/h

Volume flow rate control range

Approx. 10 to 100 % of the nominal volume flow rate

Volume flow rate accuracy

approx. ± 10 % of the nominal volume flow rate

Minimum differential pressure

30 Pa

Maximum differential pressure

500 Pa

Operating temperature

10 – 50 °C


VFC, Sound pressure level at differential pressure 50 Pa

Nominal sizeVAir-regenerated noiseCase-radiated noise
Nominal sizeV
Nominal sizeVLPALPA1LPA2
Nominal sizel/sm³/hdB(A)

80

6

22

25

<15

<15

<15

<15

80

10

36

28

16

<15

<15

<15

80

20

72

33

21

<15

<15

<15

80

42

151

39

27

18

16

17

100

6

22

29

15

<15

<15

<15

100

15

54

33

20

<15

<15

15

100

30

108

37

26

18

17

18

100

65

234

41

33

26

25

21

125

10

36

22

<15

<15

<15

<15

125

20

72

27

16

<15

<15

<15

125

45

162

34

25

18

16

<15

125

100

360

41

34

29

27

16

160

18

65

25

16

<15

<15

<15

160

45

162

32

24

18

16

18

160

85

306

36

29

24

22

22

160

185

666

41

35

30

28

27

200

25

90

27

16

<15

<15

<15

200

60

216

31

22

16

<15

18

200

120

432

35

27

21

19

22

200

250

900

37

30

25

24

26

250

37

133

31

21

<15

<15

18

250

100

360

35

25

18

16

22

250

185

666

36

28

21

19

25

250

370

1332

37

29

23

22

29

① VFC

② VFC with secondary silencer CF, insulation thickness 50 mm, length 500 mm

③ VFC with secondary silencer CF, insulation thickness 50 mm, length 1000 mm

④ VFC with secondary silencer CF, insulation thickness 50 mm, length 1500 mm


Luchthoeveelheidsregelaar in ronde bouwvorm voor constante of variabele luchtstroomhoeveelheidsystemen met lage luchtsnelheden, mechanisch zelfstandig zonder hulpenergie, voor toevoer- of afvoerlucht, in zes grootten.

Regelaar gereed voor inbedrijfname, bestaande uit de behuizing met soepel gelagerde regelklep, balg, bladveer en handinstelling voor de luchthoeveelheid.

drukverschil: 30 – 500 Pa

Luchthoeveelheidsbereik: max. 10 : 1

Aansluiting met lipafdichting, passend op ronde luchtkanalen volgens EN 1506 resp. EN 13180

Luchtdichtheid van het huis volgens EN 1751, klasse C.

Speciale kenmerken

  • Instellen van de luchthoeveelheid zonder instelapparaat uitwendig via een schaalverdeling
  • De servomotor kan later eenvoudig gemonteerd worden
  • Perfect functioneren ook bij ongunstige aan en afstroomsituaties (noodzakelijke rechte aanstroomlengte van 1,5D)
  • In elke stand te monteren
  • Elke luchthoeveelheidsregelaar wordt op een speciale meetopstelling gecontroleerd

Materialen en afwerking

  • Huis van verzinkt plaatstaal.
  • regelklep en verder bouwdelen uit hoogwaardig kunststof, volgens UL 94, V1; volgens DIN 4102, bouwstofklasse B2
  • bladveer van roestvast staal
  • Regelbalg van poly-urethaan

Technische gegevens

  • Nominale grootten: 80 - 250 mm
  • Luchthoeveelheidsbereik: 6 – 370 l/s of 22 – 1332 m³/h
  • Luchthoeveelheidsbereik: ca. 10 – 100 % van de nominale luchthoeveelheid
  • Nauwkeurigheid van de ingestelde luchthoeveelheid: ca. ± 10 % van de nominale luchthoeveelheid
  • Minimaal drukverschil:  30 Pa
  • Maximaal toelaatbare drukverschil: 500 Pa
