EL

Voor elektrische naverwarming van luchtstromen in ronde luchtkanalen

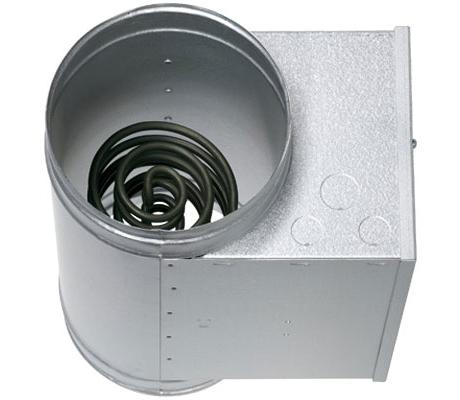

Ronde elektrische luchtverhitter voor naverwarming van luchtstromen, passend bij VAV-luchthoeveelheid regelaars serie TVR en mechanisch zelfwerkende COV-regelaars van de serie RN en VFC

  • Luchtuittredetemperatuur max. 50 °C
  • Hitte-element van roestvaststaal 1.4301
  • Geïntegreerde thermische beveiliging (automatische reset) en veiligheids temperatuurbegrenzer (handmatige reset).
  • Voor horizontale of verticale luchtkanalen met willekeurige luchtrichting
  • Passend op ronde luchtkanalen volgens EN 1506 of EN 13180
  • Met lipafdichting
  • Beschermingsgraad IP 43
  • Lekkage van behuizing volgens EN 15727, tot klasse D

Update order code
Configuratie opslaan
Uw prijs wordt berekend
Configureer uw product – stap voor stap
    Rapport genereren
    • Technisch ontwerp en selectie
    Update technische gegevens
    • Media
    Order code:
    Bestekstekst:
    Update bestekstekst
    Toon volledige tekst Verberg volledige tekst
    Initialize order code

    Toepassing

    Toepassing

    • Elektrische luchtverhitter van de serie EL voor het naverwarmen van een luchtstroom in ronde luchtkanalen
    • Voor VAV-regelaars TVR en CAV-regelaar RN en VFC

    Beschrijving

    Onderdelen en eigenschappen

    • Naverwarmer gereed voor montage
    • Ingekapselde, roestvast, glad verwarmingselement
    • Geïntegreerde maximale en thermische beveiliging (automatische reset) en veiligheids temperatuurbegrenzer (handmatige reset).
    • Klemmenstrook inwendig
    • Voorbereide doorvoer voor aansluitkabels; trekontlasting en tules (M20 resp. M25) niet meegeleverd

    Constructiegegevens

    • Ronde behuizing met een rechthoekige aansluitkast
    • Aansluiting met lipafdichting, passend op ronde lucthkanalen volgens EN 1506 resp. EN 13180

    Materialen en afwerking

    • Huis en aansluitkast van verzinkt staalplaat.
    • Hitte-element van roestvaststaal 1.4301

    Technische informatie

    • Techniek
    • Snelselectie
    • Bestekomschrijving
    • Order code
    el
    el

    Ronde elektrische luchtverwarmer voor naverwarming van lucht in een luchttechnische installatie.

    Afmetingen passend bij VAV-regelaars TVR en CAV-regelaars RN en VFC.

    Geïntegreerde thermische beveiliging (automatische reset) en veiligheids temperatuurbegrenzer (handmatige reset).

    Aansluiting met lipafdichting, passend op ronde luchtkanalen volgens EN 1506 resp. EN 13180

    Luchtdichtheid van het huis volgens EN 15727, klasse C.

    Materialen en afwerking

    • Huis en aansluitkast van verzinkt staalplaat.
    • Hitte-element van roestvaststaal 1.4301

    Technische gegevens

    • Luchthoeveelheidsbereik: 12 – 750 l/s of 43 – 2700 m³/h
    • Verwarmingsvermogen: 0,4 – 9 kW
    • Maximale luchtuittredetemperatuur: 50 °C
    • Statisch drukverschil: 5 – 75 Pa
    • Voedingsspanning: 1 × 230 V AC – 3 x 400 V AC
    • Beschermingsgraad: IP 43

    el

    Downloads

    Product informatie

    • Type EL

      Documentatie 550 KB pdf

    Certificaten

    • Luchtdichtheidsclassificering van TROX-componenten

      Leckageklassifizierung-FK2-EU-v1_HC_2021_05_19_DE_nl Certificaten 670 KB pdf

    Bedieningshandleiding

    • Montageanleitung

      02_CV-M-MTU-MTX-MTP Montageanleitung 4,6 MB pdf
