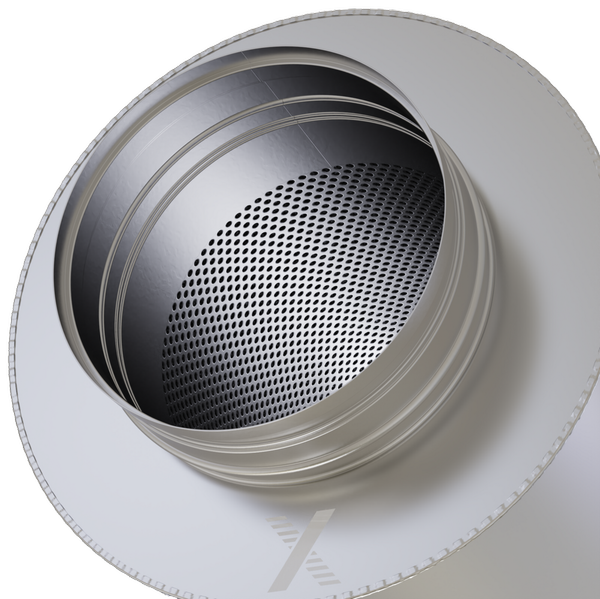

Ronde aansluiting met ril

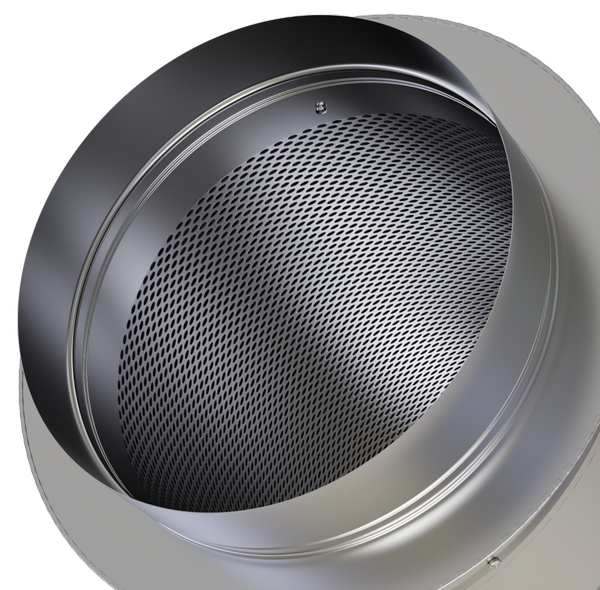

Ronde aansluiting met lipafdichting

Opsteekverbinding

Online beschikbaar - Nu configureren

CK

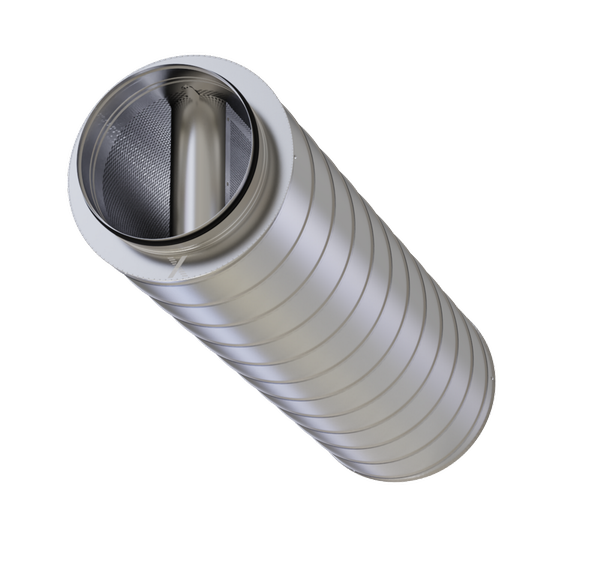

Ronde geluiddemper met coulis voor geluiddemping in ronde luchtkanalen van luchtbehandelingsinstallaties

Ronde geluiddemper met verhoogde tussenschakeldemping door extra geluiddempende coulis

Aerodynamische coulis voor meer tussenschakeldemping

Coulisdikte te kiezen voor optimaal effect

Demping door geluidsabsorptie

Absorptiemateriaal niet brandbare mineraalwol, volgens de TRGS 905 en EU-richtlijn 97/69/EG

Akoestische gegevens gemeten volgens EN ISO 7235

Luchtdichtheidsklasse volgens DIN EN 15727, afhankelijk van grootte klasse C – D

Toepasbaar in ruimtes met explosiegevaar (EG-Richtlijn 2014/34/EU (ATEX)), Zone 1, 2, 21 en 22 (exclusief) in overeenstemming met richtlijn 1999/92/EG

Optionele uitrusting en toebehoren

Aansluiting met lipafdichting, passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Opsteekverbinding passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Initialize order code

Algemene informatie

Toepassing

Ronde geluiddemper voor geluiddemping in ronde kanalen van luchtbehandelingsinstallaties

Om geluid van de ventilator te verminderen

Als overspraakdemper ter vermindering van overspraak door luchtkanalen tussen aangrenzende ruimten

Speciale kenmerken:

Tussenschakeldemping gemeten volgens EN ISO 7235

2 Coulisdiktes per diameter mogelijk
- Verhoogde tussenschakeldemping door dikkere coulis
- Reductie drukverlies door dunnere coulis

Onbrandbaar absorptie materiaal

Isolatiedikte 50 en 100 mm

Luchtdichtheidsklasse D voor nominale groottes tot en met 400 mm

Luchtdichtheidsklasse C vanaf nominale grootte 450 mm

Nominale groottes

ØD: 250, 315, 400, 450, 500, 560, 630, 710, 800, 900, 1000 mm

L: 500, 1000, 1500 mm

Uitvoeringen

Isolatiedikte

050: ronde geluiddemper met 50 mm isolatie

100: ronde geluiddemper met 100mm dikke isolatie

Coulisbreedte

T: 50, 100, 150, 200, 250, 300 mm

Uitvoering

Ronde geluiddempers

Geen vermelding: verzinkt staal 1.0917
A2: Roestvaststaal 1.4301

Aansluitvariant

Geen vermelding: ronde aansluitingen met ril, aan beide zijden
D2: Ronde aansluiting met lipafdichting, aan beide zijden
AS: Ronde aansluiting met lipafdichting en enkelzijdig steekverbinding

Onderdelen en eigenschappen

Ronde behuizing
Geperforeerde binnenbuis
Geluiddempercoulisse
Absorptie materiaal

Constructieve kenmerken

Ronde behuizing
- Buitenbuis van felsbuis, verzinkt staal 1.0917
- Buitenbuis van glad plaatstaal, roestvast staal 1.4301

Coulis
- Met aerodynamische aanstroming naar keuze verzinkt staal 1.0917 of roestvast staal 1.4301

Steekverbindingen geschikt voor het aansluiten van ronde luchtkanalen volgens EN 1506 of EN 13180
Lipafdichting tot nominale grootte 800
Maximale bedrijfsdruk 2000 Pa
Maximale luchtsnelheid 20 m/s
Maximale bedrijfstemperatuur 90 °C

Materialen en afwerking

Coulis van verzinkt staalplaat 1.0917 of roestvast staal 1.4301

Mantelbuis en geperforeerde binnenbuis in felsuitvoering van verzinkt plaatstaal 1.0917
Mantelbuis in gladde uitvoering van roestvast staal 1.4301

Geperforeerde binnenbuis van roestvast staal 1.4301
Aansluiting van verzinkt staalplaat 1.0917 of roestvast staal 1.4301
Absorptiemateriaal mineraalwol
- Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
- Zonder gezondheidsrisico volgens TRGS 905 en EU-richtlijn 97/69/EG
- Beschermd tegen erosie door stromende lucht tot maximaal 20 m/s
  - Aan binnenbuis door opgebracht vlies
  - Door opgebracht gewezen glasvezel bij coulissen
- Ongevoelig voor schimmel- of bacteriegroei volgens de DIN EN 846

Normen en richtlijnen

Tussenschakeldemping en geluidsvermogen van het stromingsgeluid gemeten volgens EN ISO 7235
Hygiene-eisen volgens VDI 6022, VDI 3803 deel 1 en DIN 1946 deel 4
EG-Richtlijn 2014/34/EU (ATEX): Apparaten en beschermingssystemen voor toepassing in ruimtes met explosiegevaar
EG-Richtlinie 1999/92/EG (ATEX): Verbetering van de bescherming van de veiligheid en gezondheid van werknemers die gevaar kunnen lopen door explosieve omstandigheden.

Luchtdichtheidsklasse volgens DIN EN 15727

Onderhoud

Onderhoudsarm, door de constructie en gekozen materialen ongevoelig voor slijtage

Technische informatie

Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Nominale grootten	250 – 1000 mm
Bedrijfsdruk	maximaal 2000 Pa
Bedrijfstemperatuur	maximaal 90 °C

De vermelde drukverschillen voor ronde geluiddempers variëren per uitvoering afhankelijk van de toegepaste coulis bij de betreffende diameter.

Isolatiedikte 50, tussenschakeldemping D_e [dB]

Nominale grootte	Nominale lengte	Coulisdikte	Middenfrequentie f_m [Hz]
Nominale grootte	Nominale lengte	Coulisdikte	63	125	250	500	1000	2000	4000	8000
250	500	50	1	2	5	10	20	23	15	8
250	500	100	2	3	7	12	23	28	21	13
250	1000	50	3	5	10	19	38	44	30	15
250	1000	100	4	6	14	23	44	50	40	26
250	1500	50	4	7	15	28	50	50	43	22
250	1500	100	6	9	20	33	50	50	50	37
315	500	50	1	2	4	9	19	21	9	4
315	500	100	2	3	6	10	24	23	16	6
315	1000	50	2	4	9	17	36	40	18	8
315	1000	100	4	5	11	20	47	45	25	12
315	1500	50	3	5	12	24	50	50	25	11
315	1500	100	6	8	16	29	50	50	37	18
400	500	100	1	1	4	7	17	17	8	3
400	500	150	3	6	13	24	35	25	16	9
400	1000	100	2	3	7	14	32	32	15	6
400	1000	150	6	11	24	45	50	48	30	17
400	1500	100	3	4	10	21	46	47	22	9
400	1500	150	8	15	35	50	50	50	44	25

Isolatiedikte 100, tussenschakeldemping D_e [dB]

Nominale grootte	Nominale lengte	Coulisdikte	Middenfrequentie f_m [Hz]
Nominale grootte	Nominale lengte	Coulisdikte	63	125	250	500	1000	2000	4000	8000
250	500	50	1	5	9	16	43	46	33	19
250	500	100	2	6	11	18	26	29	25	17
250	1000	50	3	9	17	30	43	46	33	19
250	1000	100	4	11	20	35	50	50	49	33
250	1500	50	4	13	25	44	22	24	17	10
250	1500	100	6	16	29	50	50	50	50	48
315	500	50	1	4	8	15	18	20	9	5
315	500	100	2	5	9	16	23	22	13	7
315	1000	50	2	8	15	28	34	38	18	9
315	1000	100	4	10	17	31	44	43	26	14
315	1500	50	3	11	21	41	50	50	26	14
315	1500	100	6	14	25	45	50	50	37	20
400	500	100	1	3	6	12	21	15	8	5
400	500	150	2	4	8	16	24	18	12	8
400	1000	100	2	5	12	23	40	29	16	10
400	1000	150	4	7	16	32	46	35	23	15
400	1500	100	3	7	18	33	50	42	23	15
400	1500	150	6	11	24	46	50	50	33	21
450	500	100	1	2	5	11	18	12	6	4
450	500	150	2	2	6	13	21	15	8	5
450	1000	100	2	3	10	22	35	22	12	8
450	1000	150	4	4	12	25	41	28	16	10
450	1500	100	3	4	15	31	50	32	17	12
450	1500	150	5	6	17	36	50	41	23	15
500	500	150	1	2	6	12	18	13	7	5
500	500	200	2	3	7	14	20	15	9	7
500	1000	150	2	4	11	23	35	24	14	10
500	1000	200	4	5	13	26	38	29	18	13
500	1500	150	3	6	16	33	50	35	21	15
500	1500	200	5	7	18	38	50	42	26	19
560	500	150	1	3	6	12	14	10	6	5
560	500	200	2	4	7	13	16	13	7	6
560	1000	150	2	6	12	23	28	20	11	9
560	1000	200	4	7	13	25	31	24	14	11
560	1500	150	3	9	18	33	40	29	16	13
560	1500	200	5	10	19	36	45	35	20	16
630	500	200	1	2	6	12	14	9	6	5
630	500	250	2	3	7	14	16	11	8	6
630	1000	200	2	4	11	24	27	17	12	10
630	1000	250	3	5	13	26	31	21	15	12
630	1500	200	3	6	16	34	39	25	18	15
630	1500	250	5	8	19	38	45	30	21	18
710	500	200	1	2	5	12	12	7	5	5
710	500	250	2	2	6	13	13	8	6	5
710	1000	200	2	3	10	23	23	14	10	9
710	1000	250	3	4	11	25	25	16	11	10
710	1500	200	3	5	14	33	34	20	15	13
710	1500	250	5	6	17	36	37	23	16	15
800	500	250	1	2	6	12	11	7	5	5
800	500	300	2	3	7	12	13	7	6	5
800	1000	250	2	4	12	23	22	13	10	9
800	1000	300	3	5	13	24	25	14	11	10
800	1500	250	2	6	17	33	32	18	15	13
800	1500	300	5	8	19	35	36	20	16	15
900	500	250	1	2	6	11	9	6	4	4
900	500	300	2	2	6	12	10	6	5	4
900	1000	250	2	4	11	21	18	11	8	8
900	1000	300	3	4	12	23	20	11	9	8
900	1500	250	2	5	16	31	26	16	12	11
900	1500	300	4	6	18	33	28	17	13	12
1000	500	300	1	2	6	11	8	5	5	4
1000	1000	300	3	4	12	20	16	10	9	7
1000	1500	300	4	6	18	29	24	14	13	11

Drukverschil Δp_t [Pa]

Nominale grootte	Coulisdikte	q_v		Nominale lengte
Nominale grootte	Coulisdikte	l/s	m³/h	500	1000	1500
250	50	194	700	9	10	10
250	100	194	700	37	42	44
250	50	333	1200	25	28	29
250	100	333	1200	109	121	127
315	50	333	1200	3	4	4
315	100	333	1200	4	4	5
315	50	1000	3600	26	29	31
315	100	1000	3600	32	35	37
400	100	389	1400	12	13	14
400	150	389	1400	19	21	22
400	100	833	3000	54	60	63
400	150	833	3000	85	94	99
450	100	611	2200	18	20	21
450	150	611	2200	26	29	30
450	100	1111	4000	60	66	70
450	150	1111	4000	84	93	98
500	150	778	2800	10	11	11
500	200	778	2800	21	23	25
500	150	1556	5600	38	42	44
500	200	1556	5600	84	93	98
560	150	1000	3600	10	11	11
560	200	1000	3600	18	20	21
560	150	2222	8000	45	50	52
560	200	2222	8000	86	95	100
630	200	1250	4500	14	16	17
630	250	1250	4500	30	34	35
630	200	2083	7500	39	43	45
630	250	2083	7500	84	93	98
710	200	1556	5600	11	12	13
710	250	1556	5600	17	19	20
710	200	3472	12500	54	60	63
710	250	3472	12500	83	92	96
800	250	2000	7200	9	10	10
800	300	2000	7200	17	19	20
800	250	4500	16200	43	48	50
800	300	4500	16200	84	93	98
900	250	2500	9000	11	12	13
900	300	2500	9000	16	18	19
900	250	5833	21000	57	63	67
900	300	5833	21000	86	95	100
1000	300	3125	11250	19	22	23
1000	300	6667	24000	87	96	101

Ronde geluiddemper met hoge akoestische efficiëntie door geïntegreerde coulis, in ronde starre uitvoering voor luchthbehandelingsinstallaties, in 11 nominale groottes en 2 isolatiediktes.

Tussenschakeldemping volgens DIN EN ISO 7235 gemeten.

Behuizing met thermische en akoestische isolatie.

Materiaal verzinkt staal of roestvast staal.

Drukverlies van de geïntegreerde coulis aan- en afstroomzijdig geoptimaliseerd door aerodynamische vorm.

Coulisdikte selecteren voor optimaal drukverlies of meer tussenschakeldemping.

Verschillende types aansluitingen, passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Luchtdichtheidsklasse volgens DIN EN 15727, afhankelijk van grootte klasse C – D.

Speciale kenmerken:

Tussenschakeldemping gemeten volgens EN ISO 7235

2 Coulisdiktes per diameter mogelijk
- Verhoogde tussenschakeldemping door dikkere coulis
- Reductie drukverlies door dunnere coulis

Onbrandbaar absorptie materiaal

Isolatiedikte 50 en 100 mm

Luchtdichtheidsklasse D voor nominale groottes tot en met 400 mm

Luchtdichtheidsklasse C vanaf nominale grootte 450 mm

Materialen en afwerking

Coulis van verzinkt staalplaat 1.0917 of roestvast staal 1.4301

Mantelbuis en geperforeerde binnenbuis in flensuitvoering van verzinkt plaatstaal 1.0917
Mantelbuis in gladde uitvoering van roestvast staal 1.4301

Geperforeerde binnenbuis van roestvast staal 1.4301
Aansluiting van verzinkt staalplaat 1.0917 of roestvast staal 1.4301
Absorptiemateriaal mineraalwol
- Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
- Zonder gezondheidsrisico volgens TRGS 905 en EU-richtlijn 97/69/EG
- Beschermd tegen erosie door stromende lucht tot maximaal 20 m/s
  - Aan binnenbuis door opgebracht vlies
  - Door opgebracht gewezen glasvezel bij coulissen
- Ongevoelig voor schimmel- of bacteriegroei volgens de DIN EN 846

Uitvoering

Ronde geluiddempers

Geen vermelding: verzinkt staal 1.0917
A2: Roestvaststaal 1.4301

Aansluitvariant

Geen vermelding: ronde aansluitingen met ril, aan beide zijden
D2: Ronde aansluiting met lipafdichting, aan beide zijden
AS: Ronde aansluiting met lipafdichting en enkelzijdig steekverbinding

Technische gegevens

Nominale groottes: 250, 315, 400, 450, 500, 560, 630, 710, 800, 900, 1000 mm
Isolatiediktes: 50, 100 mm
Nominale lengtes: 500, 1000, 1500 mm
Bedrijfsdruk: maximaal 2000 Pa
Luchtsnelheid: maximaal 20 m/s
Bedrijfstemperatuur: maximaal 90 °C

Selectiegegevens

ØD [mm]
L [mm]
L₁ [mm]
qv [m³/h]
De [dB]
Δpst [Pa]

CK	–	A2	/	D2	/	315	×	1500	/	100	–	50
\|		\|		\|		\|		\|		\|		\|
1		2		3		4		5		6		7

1 Serie

CK Ronde geluiddemper met kern

2 Materiaal
Geen vermelding: verzinkt staal (1.0917)

A2 Roestvaststaal (1.4301)

3 Aansluitvariant
Geen vermelding: ronde aansluitingen met ril, aan beide zijden

D2 Ronde aansluiting met lipafdichting aan beide zijden

AS Ronde aansluiting met lipafdichting en enkelzijdig steekverbinding

4 Nominale grootte [mm]
250, 315, 400, 450, 500, 560, 630, 710, 800, 900, 1000

5 Nominale lengte [mm]
500, 1000, 1500

6 Isolatiedikte [mm]
50, 100

7 Coulisdikte [mm]
50, 100, 150, 200, 250, 300

Bestelvoorbeeld: CK–A2/D2/315×1500/100–50

Materiaal	Staal verzinkt (1.0917)
Materiaal	Roestvaststaal (1.4301)
Aansluitvariant	Ronde aansluiting met lipafdichting aan beide zijden
Nominale grootte [mm]	315
Lengte [mm]	1500
Isolatiedikte [mm]	100
Coulisdikte [mm]	50

Afmetingen en gewichten

CK: Afmetingen

Afbeelding met aansluitingstype AS

CK: Afmetingen

NW	ØD	Isolatiedikte 50		Isolatiedikte 100
NW	ØD	ØD₂	ØD₃	ØD₂	ØD₃
250	249	250	354	250	455
315	314	315	405	315	505
400	399	400	505	400	605
450	448			450	636
500	498			500	716
560	558			560	806
630	628			630	806
710	708			710	908
800	798			800	1008
900	898			900	1128
1000	998			1000	1258

CK: Lengtematen

LN	L	L₁
500	500	380
1000	1000	880
1500	1500	1380

CK-0: Gewicht zonder splitter (kg)

NW	Isolatiedikte 50			Isolatiedikte 100
	LN
	500	1000	1500	500	1000	1500
250	6	11	15	9	15	21
315	8	14	20	10	17	24
400	10	17	25	14	25	36
450				15	26	37
500				18	31	44
560				20	35	50
630				21	37	52
710				26	47	68
800				30	53	77
900				35	63	91
1000				38	69	101

CK-A2: Gewicht zonder splitter (kg)

NW	Isolatiedikte 50			Isolatiedikte 100
NW	LN
NW	500	1000	1500	500	1000	1500
250	7	12	17	9	15	22
315	8	14	21	10	18	25
400	10	18	26	13	23	32
450				14	24	33
500				16	28	40
560				18	32	45
630				20	34	47
710				23	38	54
800				26	44	62
900				30	53	75
1000				34	59	84

CK-...x500: Gewicht van splitter (kg)

LN 500	T
NW	50	100	150	200	250	300
250	1	2
315	1	2
400		2	3
450		2	3
500			3	4
560			3	4
630				5	6
710				5	6
800					7	8
900					8	9
1000						10

CK-...x1000: Gewicht van splitter (kg)

LN 1000	T
NW	50	100	150	200	250	300
250	2	3
315	2	3
400		4	5
450		4	5
500			5	7
560			6	7
630				8	10
710				9	10
800					11	13
900					12	15
1000						16

CK-...x1500: Gewicht van splitter (kg)

LN 1500	T
NW	50	100	150	200	250	300
250	3	4
315	3	4
400		5	7
450		5	7
500			8	10
560			8	10
630				11	14
710				12	15
800					16	19
900					18	21
1000						22

Inbouwdetails

Inbouw en inbedrijfname

Montage volgens gebruikelijke regels voor luchttechniek, om de vermelde eigenschappen te bereiken
Inbouw in luchtkanalen buiten gesloten ruimten alleen met voldoende bescherming tegen weersinvloeden
Het gewicht van de ronde geluiddemper kan met geschikt bevestigingsmateriaal opgevangen worden

Downloads

Product informatie

Productdocumentatie CK

CK_PD_2022_08_17_DE_nl Productdocumentatie 5,6 MB pdf

Certificaten

Atex Herstellererklärung CK

CK-Atex_CE_ATEX_2022_06_15_DE_de Herstellererklärung 1,4 MB pdf
Declaration of hygiene conformity Type CK

CK_HC_2024_05_DE_en Hygiene certificate 1,4 MB pdf
Non-CE Manufacturer's statement CK

CK_NotCE_2022_06_28_09_55_44_DE_en Certificate 1,4 MB pdf
ATEX manufacturer's statement Type CK

CK-ATEX_HC_2022_06_28_DE_en Manufacturer's statement 1,4 MB pdf

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TECHNISCH NOODZAKELIJK

Deze cookies zijn nodig voor het goed functioneren van onze website en kunnen niet worden uitgeschakeld. Deze cookies worden in de regel alleen ingesteld als reactie op door u ondernomen acties, zoals het instellen van uw privacyvoorkeuren of het vullen van de winkelwagen. Daarnaast zijn beveiligingsrelevante functionaliteiten of ondersteuning via een speciale webchat geïntegreerd, inclusief alle sessiecookies van TROX die worden ingesteld nadat u zich als klant hebt aangemeld. U kunt uw browser instellen om deze cookies te blokkeren of u hierover te informeren. Als gevolg hiervan werken sommige delen van de website mogelijk niet zoals bedoeld.

STATISTIEKEN EN WEBSITE-ANALYSE

Deze cookies maken het mogelijk om gegevens te verzamelen voor statistieken en analyse zodat TROX de prestaties van de bezochte websites kan meten, technische problemen kan identificeren en aanknopingspunten kan vinden voor optimalisatie. Ze kunnen worden ingesteld door ons of door derden wiens diensten we op onze sites gebruiken. Gebruikers helpen ook bij het identificeren van bijvoorbeeld welke pagina's het vaakst of slechts zelden worden gebruikt of hoe mensen tussen webpagina's navigeren. Alle informatie die door derden wordt gebruikt, wordt geaggregeerd en geanonimiseerd.

CK

Ronde geluiddemper met coulis voor geluiddemping in ronde luchtkanalen van luchtbehandelingsinstallaties

Algemene informatie

Technische informatie

Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Afmetingen en gewichten

Inbouwdetails

Downloads

Product informatie

Productdocumentatie CK

Certificaten

Atex Herstellererklärung CK

Declaration of hygiene conformity Type CK

Non-CE Manufacturer's statement CK

ATEX manufacturer's statement Type CK

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING
