EK-JS

VOOR MECHANISCHE ROOKAFVOERINSTALLATIES (MRA), ROOKAFVOERKLEP VOOR AFZONDERLIJKE ZONE

Rechthoekige stalen rookafvoerklep inclusief ventilatiefunctie voor afvoer van rook en warmte in rookafvoerinstallaties en gecontroleerde toevoer van overstroomlucht. Ondersteunend geschikt voor rookvrij houden van vluchtruimtes in overdrukinstallaties (DBA) bijv. in brandweerschachten of voor rookafvoer in vluchttunnels.

Voor toepassing in omgeving met temperatuur tot 600 °C aan geteste rookafvoerkanalen en staalplaatkanalen
Voldoet aan druktrap 3 bij willekeurige stromingsrichting en automatische activering (AA)
Nominale groottes 100 × 100 – 1250 × 2560 mm
Luchthoeveelheid van 360 m³/h of 100 l/s – 115110 m³/h of 31975 l/s bij 10 m/s
Uitvoering in staalplaat (ook gepoedercoat volgens RAL-CLASSIC) of roestvaststaal in A4-kwaliteit
volgens EN 1751: Lekkage bij gesloten klep minstens klasse 2 en luchtdichtheid van het huis klasse B, vanaf nominale maat 840 × 480 lekkage bij gesloten klep 3 en luchtdichtheid van het huis klasse C
Integratie in het GBS met TROXNETCOM of met modules zoals bijv. in SLC^®-Technik
C_mod voor rookafvoer met ventilatiefunctie en regelkarakteristiek in gecombineerde installaties (combiklep) en daarmee balancering door het sturen van tussenstanden mogelijk

Algemene informatie

Toepassing

Rookafvoerklep met CE-keurmerk en prestatieverklaring voor afvoer van rook en warmte in rookafvoerkanalen met mechanische rookafvoerinstallaties
Toepassing in overdrukinstallaties (DBA) met ventilatiefunctie, mar ook voor buitenluchttoevoer (overstroom)
Integratie in het gebouwbeheerssysteem met TROXNETCOM of andere standaard bussystemen mogelijk

Classificatie

E₆₀₀ 120 (v_ed h_od i↔o) S 1500 C_mod AA Single

Nominale groottes

100 × 100 – 1250 × 2560 mm
Huislengte L = 200 mm

Onderdelen en eigenschappen

Voor verhoogde temperaturen tot 600 °C
Toelaatbaar voor automatische werking AA
Rookafvoerkleppen met ventilatiefunctie
Regelbare afvoer- en overstroomluchthoeveelheden
Voldoet aan druktrap 3 (Bedrijfsdruk -1500/+500 Pa)

Aanbouwdelen

Afsluitrooster: strekmetaal
OPEN-DICHT-servomotoren met 24 V AC/DC of 230 V AC voedingsspanning
Modulerend regelende motoren met 24 V AC/DC
Netwerkmodule voor de integratie in AS-i-netwerken
Netwerkmodule voor overige standaard bussystemen zoals bijv. SLC^®-Technik

Optionele producten

TROXNETCOM

X-FANS controle-unit afvoerlucht- en rookafvoersturing

TROX-X FANS rookafvoerventilatoren van de serie X-FANS

Rookafvoerdakventilator BVDAX/BVD
Rookafvoerwandventilator BVW/BVWAXN
Rookafvoerradialventilator BVREH/BVRA
Rookafvoer Jet-Fans BVGAX/BVGAXN

Alle rookafvoerventilatoren zijn volgens EN 12101-3 getest, afhankelijk van type in F200/F300/F400 en F600. CE-keurmerk, prestatieverklaring en een toelating zijn voor de duitse markt beschikbaar. Toerentalaanpassing voor rookafvoerventilatoren

X-FANS control, gecertificeerde frequentieregelaar
Een exacte toerentalaanpassing van rookafvoerventilatoren in enkele en meerdere ruimten is eenvoudig mogelijk

Constructieve kenmerken

Rechthoekige uitvoering
Tegengesteld openen en sluiten van de klepbladen
De aandrijving van de rookafvoerklep vindt plaats met een omkeerbare OPEN/DICHT motor of modulerende servomotor met 0 - 10 V stuurspanning
Geschikt voor de montage van afsluitroosters
Geschikt voor aanbouw van stalen kanalen aan voor- en achterzijde

Materialen en afwerking

Huis, klepblad, mechaniek naar keuze staal verzinkt of roestvrijstaal in A4-kwaliteit
Oppervlakken kunnen in kleur volgens RAL-kaart behandeld worden.
Lagers zijn DU-gecoat
Dichtingen van glasvezel en hoge temperatuur dichtband (HT-dichtband)

Normen en richtlijnen

Bouwproductenverordening
EN 12101-8 Rook- en warmtebeheersing – Rookafvoerkleppen
EN 1366-10 Brandwerendheidstesten voor installaties – Rookafvoerkleppen
EN 13501-4 Classificering van producten en inbouw betreffende brandeigenschappen
EN 1751 Ventilatie van gebouwen - Ventilatiecomponenten

Onderhoud

Rookafvoerkleppen moeten ten alle tijde bedrijfsgereed zijn en regelmatig onderhouden worden, daarvoor moet aan de gestelde eisen voldaan worden.

Onderhoud minstens één maal per half jaar
Onderhoud moet middels protocollen plaatsvinden; documenten moeten bewaard worden
Op verzoek van de eigenaar van de rookafvoerinstallatie moet de functionele test van de rookafvoerklep conform de gestelde eisen in de EN13306 voor onderhoud in combinatie met de DIN 31051 minstens elk halfjaar plaatsvinden. Wanneer 2 halfjaarlijkse controles geen functieproblemen hebben vertoond, behoeft de rookafvoerklep nog maar jaarlijks gecontroleerd te worden.
Eventueel moet extra nationale regelgeving in acht worden genomen.
Richtlijnen voor onderhoud en inspectie, staan in de bedienings- en montagehandleiding

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

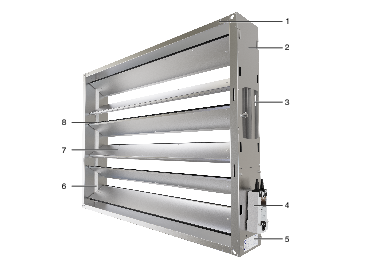

Schematische weergave

1 Behuizing
2 Afdekking stangen (doorgesneden)
3 Stangenstelsel
4 Servomotor

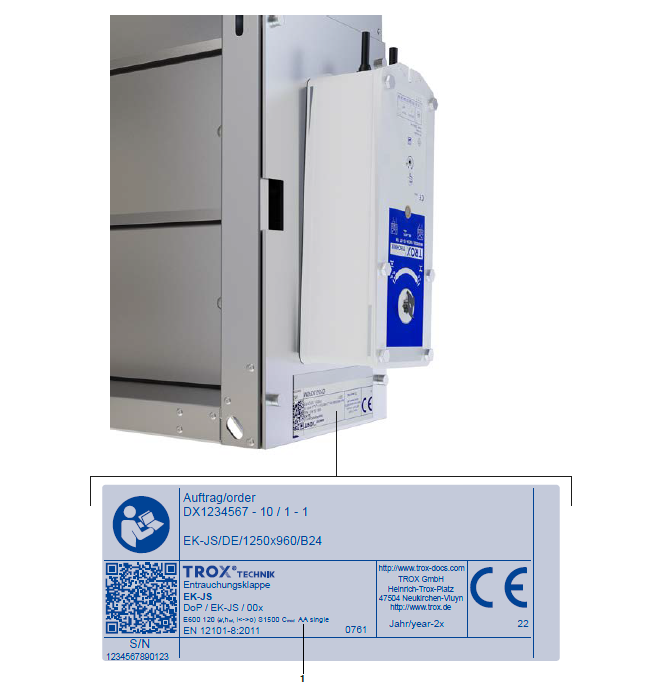

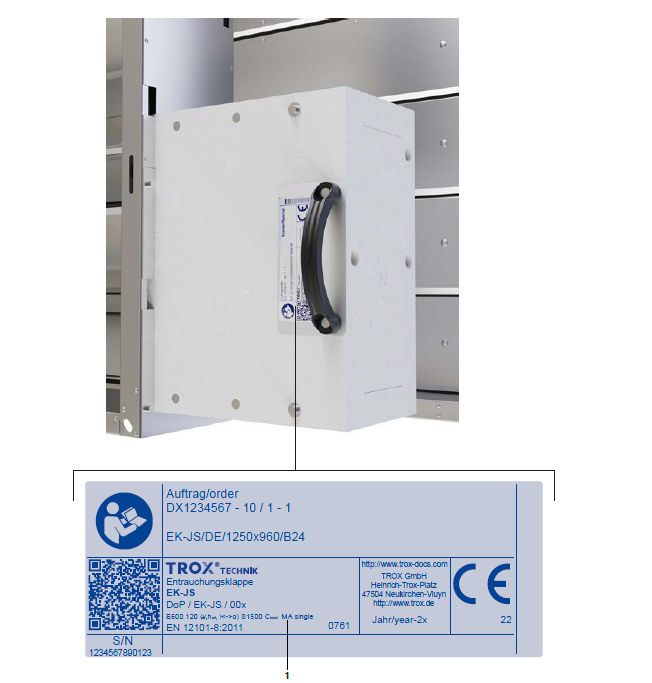

5 Typeplaatje
6 Zijdelingse afdichting
7 Klepblad
8 Afdichtprofiel klepblad

Rookafvoerkleppen van de serie EK-JS zijn getest volgens EN12101-8 en EN 1366-10.
In rechthoekige stalen- en roestvrijstalen uitvoering.
Bedoeld voor de afvoer van rook en warmte in rookafvoerinstallaties en voor overstroom van de nodige toevoerlucht in de ruimtes waar rook wordt afgevoerd.

De EK-JS kleppen zijn voor de toepassing in overdrukinstallaties (DBA), voor het rookvrij houden van vluchtwegen en brandweerschachten of vluchttunnels. Zij maken het gecontroleerd afvoeren van rook mogelijk.

De EK-JS is bedoeld voor afzonderlijke compartimenten en kunnen bij bedrijfstemperaturen tot 600 °C aan en in horizontale en verticale rookafvoerkanalen volgens EN 12101-7, getest volgens EN 1366-9, toegepast worden.

De EK-JS kan in gecombineerde installaties (combiklep) voor luchtafvoer toegepast worden en is geschikt voor het inregelen van afvoerluchthoeveelheden. Aansturing van de open-dicht-motoren kan met bekabelde besturingsmodules of busmodules.

Nominale grootten B × H	100 × 100 – 1250 × 2560 mm
Huislengte	200 mm
Luchthoeveelheidsbereik bij 10 m/s	van 360 m³/h – 115110 m³/h of van 100 l/s – 31975 l/s
Drukverschilbereik	Druktrap 3, -1500 – 500 Pa
Bedrijfstemperatuur	30 °C – 50 °C zonder dauwpunt onderschrijding
Aanstroomsnelheid met gelijkmatige aan- en afstroming	≤ 12 m/s ≤ 20 m/s Afmetingen zie motorenmatrix (bij enkele groottes overleg met TROX nodig)
Leklucht bij gesloten klepblad	EN 1751, minstens klasse 2, vanaf grootte 840 × 480 klasse 3
Lekkage van de behuizing	EN 1751, klasse B, vanaf grootte 840 × 480 klasse C
EG-conformiteit	EU-Bauproduktenverordnung Nr. 305/2011 EN 12101-8 Rook- en warmtewering – Deel 8: Rookafvoerkleppen EN 1366-10 Brandwerendheidstesten voor installaties – Deel 10: Rookafvoerkleppen EN 13501-4 Classificering – Deel 4: Brandwerendheidstesten van installaties voor rookwering EN 1751 Ventilatie van gebouwen - Ventilatiecomponenten
Prestatieverklaring	DoP/EK-JS/001

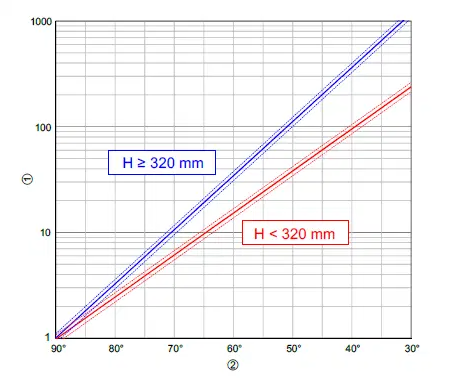

Correctiefactor: weerstandsfactor

Bladhoek 90° = open

① Correctiefactor C

② Bladhoek

De snelselectie geeft een overzicht van de mogelijke luchthoeveelheden bij verschillende luchtsnelheden en de bijbehorende drukverliezen
Exacte waardes kunnen met behulp van ons selectieprogramma EPF bepaald worden
De Easy Product Finder vindt u op onze website:
www.trox.nl/ontwerp/easy-product-finder-selectie-programma-7a7d5703ec6e6ac6

Correctie voor verschillende klepstanden

De instelling van de klephoek van de lamellen maakt instelling van verschillende smoorstanden mogelijk.
Uitgaand van de bepaalde gegevens voor de open stand kan zowel de weerstandwaarde als ook het geluidvermogen gecorrigeerd worden, om de bedrijfstoestand bij een bepaalde lamelstand te bepalen.
Daarvoor wordt de weerstandswaarde met de correctiefactor C vermenigvuldigd, die in de diagram correctiefactor „Weerstandswaarde“ gevonden is.
Voor de correctie van het geluidsvermogen wordt hierbij de correctiewaarde K opgeteld, die in het diagram correctiewaarde „Geluidsvermogen“ gevonden is.
Er wordt onderscheid gemaakt tussen rookafvoerkleppen met een hoogte kleiner resp. groter dan 320 mm.

Voorbeeld:

EK-JS / Inbouw
H × B: 960 mm × 1000 mm
Aanstroomsnelheid 5 m/s

EPF (Gegevens voor open-stand)

Weerstandswaarde = 0,23
Geluidsvermogen = 40 dB(A)

Correctie voor een klepstand van 65°
(afgelezen uit diagram correctiefactor „Weerstandswaarde“ en correctie „Geluidsvermogen“)

Weerstandswaarde:

Correctie C = 20
0,23 × 20 = 4,6

Geluidsvermogen:

Correctie K = 8
40 dB(A) + 8 dB(A) = 48 dB(A)

Bestekomschrijving

Rookafvoerkleppen van de serie EK-JS zijn getest volgens EN12101-8 en EN 1366-10. In rechthoekige stalen- en roestvrijstalen uitvoering. Bedoeld voor de afvoer van rook en warmte in rookafvoerinstallaties en voor overstroom van de nodige toevoerlucht in de ruimtes waar rook wordt afgevoerd.
De EK-JS kleppen zijn voor de toepassing in overdrukinstallaties (DBA), voor het rookvrij houden van vluchtwegen en brandweerschachten of vluchttunnels. Zij maken het gecontroleerd afvoeren van rook mogelijk.
De EK-JS is bedoeld voor afzonderlijke compartimenten en kunnen bij bedrijfstemperaturen tot 600 °C aan en in horizontale en verticale rookafvoerkanalen volgens EN 12101-7, getest volgens EN 1366-9, toegepast worden. De EK-JS kan in gecombineerde installaties (combiklep) voor luchtafvoer toegepast worden en is geschikt voor het inregelen van afvoerluchthoeveelheden. Aansturing van de open-dicht-motoren kan met bekabelde besturingsmodules of busmodules.

Materialen en afwerking

Huis, klepblad, mechaniek naar keuze staal verzinkt of roestvrijstaal
Optioneel gepoedercoat huis en klepblad in standaard-RAL-kleur 7030 of volgens RAL-kaart
Glijlager: staal gecoat
Aanbouwdeel rooster: verzinkt staalplaat naar keuze gepoedercoat
Dichtingen van glasvezel en hoge temperatuur dichtband

Technische gegevens

Exemplarisch voor een rookafvoerklepgrootte 1250 × 960 betrokken op gemiddelde luchtsnelheden v = 5 m/s

∆P_t= 3,5 Pa

dB(A) = 40

A_vrij = 1,095 m²

A_geo = 1,2 m²

q_v = 21600 m³/h

Normen en richtlijnen

Productnorm DIN EN 12101-8
Classificering volgens EN 13501-4
Getest volgens DIN EN 1366-10 (bij druktrap 3: tot 1500 Pa onderdruk)
Bepaling luchtluchthoeveelheid bij gesloten klep volgens EN 1751, minstens klasse 2, vanaf 840 × 480 klasse 3
Lekkage van de behuizing volgens EN 1751, klasse B, vanaf 840 × 480 klasse C

Classificatie

E₆₀₀ 120 (v_ed h_od i↔o) S 1500 C_mod AA Single

Nominale groottes

Afmetingen B × H: 100 × 100 – 1250 × 2560 [mm]

Huislengte L = 200 mm

Toebehoren

HT-Dichtband
Afhangconsole voor horizontale klepstand

Aanbouwdelen

Afsluitrooster: strekmetaal
OPEN-DICHT-servomotoren met 24 V AC/DC of 230 V AC voedingsspanning
Modulerend regelende motoren met 24 V AC/DC
Netwerkmodule voor de integratie in AS-i-netwerken
Netwerkmodule voor overige standaard bussystemen zoals bijv. SLC^®-Technik

Gelijkwaardigheidscriteria

Grote doorlaten tot 3,2 m² bij één servomotor
Voor verhoogde temperaturen tot 600 °C
Bedrijfsdruk -1500/+500 Pa (Druktrap 3)
C_mod voor rookafvoer- en ventilatie met regelkarakteristiek bij alle groottes, regelbereik 30 – 90° klepstand
Automatische activering (AA) ook met TROXNETCOM of netwerkmodules voor andere bussystemen, voor bijv. SLC^®-Technik
Willekeurige aanstroming
In verzinkte uitvoering met of zonder poedercoating en in roestvrijstaal uitgevoerd

EK-JS

–

600 × 800

B24A

P1 – RAL...

P2 – RAL...

1 Serie
EK-JS
Rookafvoerklep volgens EN 12101-8

2 Uitvoering
Geen vermelding: standaard uitvoering staal verzinkt
2 Roestvaststaal

3 Bestemmingsland
DE Duitsland
CH Zwitserland
AT Oostenrijk
PL Polen
en andere

4 Nominale grootte [mm]
Breedte tussen 100 tot 1250 mm in 5 mm stappen in combinatie met hoogte 100, 125, 150 of 165 mm.
Breedte tussen 180 tot 1250 mm in 5 mm stappen in combinatie met hoogte 320 tot 2560 mm in 160 mm stappen.

5 Toebehoren
Geen opgaaf: zonder (Standaard)
17 HT-Dichtband (15 mm)
18 Consoles voor horizontale klepstand
19 Consoles voor horizontale klepstand en HT-Dichtband (15 mm)

6 Aanbouwdelen 1
geen opgaaf: Zonder (Standaard)
K - Strekmetaal 14 × 16, staal verzinkt
0 - zonder aanbouwdeel op bedienings-/inbouwzijde

Aanduiding 1 definieert bedienzijde (0, K)
Aanduiding 2 definieert inbouwzijde (0, K)
Alle combinaties mogelijk

7 Aanbouwdelen 2
24 V AC/DC:
B24 (Servomotor)
B24SR (Servomotor modulerend, ventilatiefunctie C_mod¹) 24 V AC/DC: met werkbereik DC 2 – 10 V
230 V AC:
B230 (Servomotor)

Combinatie van servomotor en TROX stuurmodule:
Module voor aansturing, TROXNETCOM:
B24A (B24 servomotor + TROXNETCOM stuurmodule AS-EM/EK²)
B24AS (B24 servomotor + TROXNETCOM stuurmodule AS-EM/SIL2²)
B24AM (B24 servomotor + TROXNETCOM stuurmodule AS-EM/M, voor functie C_mod¹)

Overige communicatiemodules:
Belimo: communicatie- en trafo:
B24BKNE (B24 servomotor + BKNE230-24)

BV-Control: communicatie- en trafo met SLC® Technik:
B24C (B24 servomotor + BC24 G2)
Agnosys: BRM-10-F brandrookklepmodule
B24D (B24 servomotor + BRM-10-F-ST)
B230D (B230 servomotor + BRM-10-F)

¹ Functie C_mod voor klepblad in tussenstand
² AS-i Systeem gebaseerd op de genormeerde industriële standaard-technologie AS-Interface

8 Oppervlak standaard uitvoering
Geen opgaaf: Zonder (Standaard)
P1 gepoedercoat RAL 7030 (technische lak), industriepolyester
80 % +/-5 Glansgraden, structuurgraad: structuur
of alle andere kleuren volgens RAL-kaart glansgraad
80 % +/5 Glansgraden, structuurgraad: glad

9 Oppervlak aanbouwdeel 1
Geen opgaaf: Zonder (Standaard)
P2 gepoedercoat RAL 7030 (technische lak), industriepolyester
80 % +/-5 Glansgraden, structuurgraad: structuur
of alle andere kleuren volgens RAL-kaart glansgraad
80 % +/5 Glansgraden, structuurgraad: glad

Bestelvoorbeeld: EK-JS/DE/600×800/17/K0/B24A/P1-RAL9010-80%-glad

Serie	EK-JS
Uitvoering	Standaard uitvoering staal verzinkt
Bestemmingsland	Duitsland
Nominale grootte	600 × 800
Toebehoren	HT-Dichtband
Aanbouwdeel 1	Strekmetaalrooster aan de bedienzijde
Aanbouwdeel 2	Servomotor met TROXNETCOM stuurmodule AS‑EM/EK
Oppervlak standaard uitvoering	P1-RAL9010 80 %: Rookafvoerklep met poedercoating, RAL 9010, wit, glansgraad 80 %, structuurgraad: glad
Oppervlak aanbouwdeel 1	zonder (Standaard)

Aanbouwdelen

Motorenmatrix voor 20 m/s

BEN 15 Nm
BEE 25 Nm
BE 40 Nm
technische overleg nodig

Systemuebersicht_gc_01_2021_02_DE_deai.ai.link

Toepassing

Servomotoren voor open-dicht-omschakeling van rookafvoerkleppen bij automatische activering (AA) en handmatige activering (MA)
Met geïntegreerde eindschakelaars voor standsignalering
Override tot 25 minuten
Omgevingstemperatuur bij normaal bedrijf -30 – 50 °C, tot 95 % zonder dauwpuntsonderschreiding, niet condenserend (EN 60730-1)
2 geïntegreerde eindschakelaars met potentiaalvrije contacten voor klepsignalering OPEN en DICHT
Aansluitsnoeren van de 24 V servomotor is voorzien van een stekker, aansluiten aan het TROX AS-i bussysteem kan daarmee snel gedaan worden en eventueel later
Draadeinden van de servomotor 230 V AC zijn voorzien van hulsen

Uitvoeringen

B24

Voedingsspanning 24 V AC/DC
BEN24-ST TR: Draaimoment 15 Nm
BEE24-ST TR: Draaimoment 25 Nm
BE24-12-ST TR: Draaimoment 40 Nm

B230

Voedingsspanning 230 V AC
BEN230 TR: Draaimoment 15 Nm
BEE230 TR: Draaimoment 25 Nm
BE230-12 TR: Draaimoment 40 Nm

B24-SR

BEN24-SR: Draaimoment 15 Nm
BEE24-SR: Draaimoment 25 Nm

Het benodigde draaimoment voor bediening van de rookafvoerklep is afhankelijk van de grootte en aan de hand daarvan is het type servomotor bepaald. Daarmee is het servomotortype bepaald.

Draaimomenttabel

Aansluitvoorbeelden, technische gegevens

Servomotor	BEN24-ST	BEE24-ST	BE24-ST
Voedingsspanning (wisselspanning)	AC 19,2 – 28,8 V, 50/60 Hz
Voedingsspanning (gelijkspanning)	DC 21,6 – 28,8 V, 50/60 Hz
Opgenomen vermogen in bedrijf	3 W	2,5 W	12 W
Opgenomen vermogen in rust	0,1 W		0,5 W
Aansluitvermogen voor dimensionering	Imax. 8,2 A @ 5 ms
Draaimoment	15 Nm	25 Nm	40 Nm
Looptijd voor 90°	< 30 s	< 60 s
Contactuitvoering eindschakelaar	2 × EPU
Schakelstroom	1 mA – 3 A (0,5 A inductief), AC 250 V		1 mA – 6 A (0,5 A inductief), AC 250 V
Eindschakelaar (Open)	5°		3°
Eindschakelaar (Close)	80°		87°
Aansluitkabel (servomotor)	Kabel 1 m, 3 × 0.75 mm², halogeenvrij
Aansluitsnoer (eindschakelaar)	Kabel 1 m, 6 × 0.75 mm², halogeenvrij
Beschermingsklasse	III Veiligheidslaagspanning (SELV)
Beschermingsgraad	IP 54
EG-conformiteit	CE volgens 2014/30/EU Laagspanningsrichtlijn CE volgens 2014/35/EU
Bedrijfstemperatuur	-30 – 55 °C
Gewicht	0,9 kg	1,1 kg	2,7 kg

Servomotor	BEN230 TR	BEE230 TR	BE230 TR
Voedingsspanning (wisselspanning)	AC 198 – 264 V, 50/60 Hz
Opgenomen vermogen in bedrijf	4 W	3,5 W	8 W
Opgenomen vermogen in rust	0,4 W		0,5 W
Aansluitvermogen voor dimensionering	Imax. 4 A @ 5 ms		Imax. 7,9 A @ 5 ms
Draaimoment	15 Nm	25 Nm	40 Nm
Looptijd voor 90°	< 30 s	< 60 s
Contactuitvoering eindschakelaar	2 × EPU
Schakelstroom	1 mA – 3 A (0,5 A inductief), AC 250 V		1 mA – 6 A (0,5 A inductief), AC 250 V
Eindschakelaar (Open)	5°		3°
Eindschakelaar (Close)	80°		87°
Aansluitkabel (servomotor)	Kabel 1 m, 3 × 0.75 mm², halogeenvrij
Aansluitsnoer (eindschakelaar)	Kabel 1 m, 6 × 0.75 mm², halogeenvrij
Beschermingsklasse	II versterkte isolatie
Beschermingsgraad	IP 54
EG-conformiteit	CE volgens 2014/30/EU Laagspanningsrichtlijn CE volgens 2014/35/EU
Bedrijfstemperatuur	-30 – 55 °C		-30 – 50 °C
Gewicht	0,9 kg	1,1 kg	2,7 kg

Servomotor	BEN24-SR	BEE24-SR
Voedingsspanning (wisselspanning)	AC 19,2 – 28,8 V, 50/60 Hz
Voedingsspanning (gelijkspanning)	DC 21,6 – 28,8 V, 50/60 Hz
Opgenomen vermogen in bedrijf	3 W
Opgenomen vermogen in rust	0,3 W
Aansluitvermogen voor dimensionering	Imax. 8,2 A @ 5 ms
Draaimoment	15 Nm	25 Nm
Looptijd voor 90°	< 30 s	< 60 s
Contactuitvoering eindschakelaar	2 × EPU
Schakelstroom	1 mA – 3 A (0,5 A inductief), AC 250 V
Eindschakelaar (Open)	5°
Eindschakelaar (Close)	80°
Aansluitkabel (servomotor)	Kabel 1 m, 4 × 0.75 mm², halogeenvrij
Aansluitsnoer (eindschakelaar)	Kabel 1 m, 6 × 0.75 mm², halogeenvrij
Beschermingsklasse	III Veiligheidslaagspanning (SELV)
Beschermingsgraad	IP 54
EG-conformiteit	CE volgens 2014/30/EU Laagspanningsrichtlijn CE volgens 2014/35/EU
Bedrijfstemperatuur	-30 – 55 °C
Gewicht	1,1 kg	0,9 kg

Datacommunicatie met bovenliggende systemen

TROX Brandveiligheids- en rookafvoersystemen hebben genormeerde interfaces voor koppeling met gebouwbeheersystemen. In eenvoudige situaties bestaat de interface uit contacten, die de ingangen en uitgangen van TROX systemen en andere componenten verbinden.

Besturings- en communicatiemodule voor rookafvoerkleppen

Serie	B24A	B24AS	B24BKNE	B24C	B230D	B24D	B24AM
Serie	AS-EM/EK	AS-EM/SIL2	BKNE230-24	BC24-G2	BRM-10-F	BRM-10-F-ST	AS-EM/M
EK-EU	×	×	×	×	×	×	×
EK-JZ	×	×	×	×	×	×	×
EK-JS	×	×	×	×	×	×	×

Opmerking:

Servomotoren en communicatiemodules zijn samen door producent gecontroleerd en mogen daarom alleen in deze samenstelling toegepast worden.

B24A – AS-EM/EK

Toepassing

Module voor aansturing van rookafvoerkleppen
Signalering van de klepstand „DICHT“ en „OPEN“
Open sturen van de motoren ook zonder controller-communicatie
LED-weergave van klepstand DICHT/OPEN en looptijdbewaking
Geïntegreerde AS-interface-slave
Bewaking van de communicatie
Looptijdbewaking van de klepmotor is in de master mogelijk
Voedingspanning van de module en de servomotor 24 V DC via de AS-interface door 2-draadssturing
Stekkergereed voor Belimo servomotoren (fabrieksmatig gemonteerd en bekabeld)

Toepassing

B24A – gemonteerd aan de rookafvoerklep

Bestelcodering	AS-EM/EK
elektrische uitvoering	4 ingangen/3 uitgangen
Uitgangsfunctie	Transistor PNP
Bedrijfsspanning	26,5 – 31,6 V DC
Stroomopname inclusief motor	450 mA
Ingangen:
Bedrading	DC PNP
Sensorvoeding	AS-i
Spanningsbereik	18 – 30 V AC
kortsluitvast	ja
Geluidniveau hoog signaal 1	10
Ingangsstroom hoog/laag	> 7 mA/< 2 mA
Ingangskarakteristiek	IEC 61131-2 Type 2
Uitgangen PNP:
galvanisch ontkoppeld	nee
Belastbaarheid per uitgang	400 mA per uitgang/400 totaal (uit AS-i)
Uitgangen relais:
galvanisch ontkoppeld	ja
maximale spanning	32 V
Stroombelastbaarheid	500 mA
Omgevingstemperatuur	-5 – 75 °C
Beschermingsgraad, beschermingsklasse	IP 42
AS-i Profiel	S-7.A.E
E/A-configuratie	7 Hex
ID-Code	7 Hex
EMV	EN 61000-6-2; EN 61000-6-3

B24AS – AS-EM/SIL2

Toepassing

Module voor aansturing van rookafvoerkleppen
Signalering van de klepstand „DICHT“ en „OPEN“
Met toelating tot SIL2 volgens IEC/EN 61508
Geïntegreerde AS-Interface
Bewaking van de communicatie
Looptijdbewaking van de klepmotor is in de master mogelijk
Aansluiting via klemmen
Voedingspanning van de module en de servomotor 24 V DC via de AS-interface door 2-draadssturing
Stekkergereed voor Belimo servomotoren (fabrieksmatig gemonteerd en bekabeld)

Toepassing

B24AS – gemonteerd aan de rookafvoerklep

Bestelcodering	AS-EM/SIL2
Bedrijfsspanning	26,5 – 31,6 V DC
Stroomopname	< 400 mA uit AS-i
Belastbaarheid per uitgang	340 mA
Belastbaarheid per module	340 mA
Bedrijfstoestand LED
AS-i power	1 × groen
PeripheralFault	1 × rood knipperend
ComError	1 × rood statisch
Ouput Q0	1 × geel (DO0)
Output Q1	1 × geel (DO1)
Input status LED SI-1	1 × geel
Input status LED SI-2	1 × geel
Input status DI0	1 × geel (DI0)
Input status DI1	1 × geel (DI1)
Input status DI2	1 × geel (DI2)
Binaire ingangen	2 uitgangen transistor (typisch 24 V DC uit AS-i geschakeld, spanningsbereik 18 – 30 V)
Bedrijfstemperatuur	-20 – 70 °C
Opslagtemperatuur	-20 – 75 °C
Beschermingsgraad, beschermingsklasse	IP 54
Materiaal behuizing	Kunststof
AS-i Profiel	S-7.B.E (Safety at Work) en S7.A.E (motormodule)
EMV	EN 61000-6-2; EN 61000-6-3

B24AM – AS-EM/M

Toepassing

Module voor aansturing van rookafvoerkleppen met C_mod-functie
Signalering van klepstanden ”DICHT” en ”OPEN”
Tijdgestuurd lopen van 13 tussenstanden van het klepblad (Openingshoek tussen 0° en 90°)
Open sturen van de motoren ook zonder controller-communicatie
Noodstand programmeerbaar (OPEN of DICHT)
LED-weergave van klepstand DICHT/OPEN en looptijdbewaking
Geïntegreerde AS-interface-slave
Bewaking van de communicatie
Looptijdbewaking van de klepmotor in de master
Voedingspanning van de module en de servomotor 24 V DC via de AS-interface 2-draads
Stekkergereed voor Belimo servomotoren

Toepassing

B24AM – gemonteerd aan de rookafvoerklep

Bestelcodering	AS-EM/M
elektrische uitvoering	4 ingangen/3 uitgangen
Uitgangsfunctie	Transistor PNP
Bedrijfsspanning	26,5 – 31,6 V DC
Stroomopname inclusief motor	450 mA
Ingangen
Bedrading	DC PNP
Sensorvoeding	AS-i
Spanningsbereik	18 – 30 V AC
kortsluitvast	ja
Geluidniveau hoog signaal 1	10
Ingangsstroom hoog/laag	> 7 mA/< 2 mA
Ingangskarakteristiek	IEC 61131-2 Type 2
Uitgangen PNP
galvanisch ontkoppeld	nee
Belastbaarheid per uitgang	400 mA per uitgang/400 totaal (uit AS-i)
Uitgangen relais
galvanisch ontkoppeld	ja
maximale spanning	32 V
Stroombelastbaarheid	500 mA
Omgevingstemperatuur	-5 – 75 °C
Beschermingsgraad, beschermingsklasse	IP 42
AS-i Profiel	S-7.A.E
E/A-configuratie	7 Hex
ID-Code	7 Hex
EMV	EN 61000-6-2; EN 61000-6-3

B24BKNE – Communicatiemodule

Toepassing

Communicatie- en nettoestel voor rookafvoerservomotoren 24 V,status LEDs, geheugen voor stuursignaal, aansluiting 230 V AC, kabel 1 m, halogeenvrij

Toepassing

B24BKNE – BKNE230-24 Communicatiemodule

Bestelcodering	BKNE230-24
Nominale spanning	230 V AC 50/60 Hz
Werkend bereik	198 – 264 V AC
Dimensionering	19 VA (inclusief aandrijving)
Opgenomen vermogen	10 W (inclusief aandrijving)
Lengte / doorsnede	aan de servomotor = 1 m, 3 (6*) × 0,75 mm² (halogeenvrij)
Beschermingsklasse	II (Isolatie)
Omgevingstemperatuur	-30 – 50 °C
Opslagtemperatuur	-40 – 80 °C
Beschermingsgraad	IP 54
EG-conformiteit	EMV volgens 89/336/EWG, 73/23/EWG
operatie	Type 1 (EN60730-1)
software klasse	A (EN60730-1)
Onderhoud	onderhoudsvrij
Gewicht	680 g

B24C – Communicatiemodule

Toepassing

SLC^®-Technik
BC 24-Module dient voor aansturing van klepaandrijvingen
Voedingsspanning en communicatie via de uitwisselbare 2-draadskabel van een SLC24-16B systeem
Een thermo-elektrische activering en/of een rookmelder kunnen zonder overige extra toestellen aangesloten worden

Toepassing

B24C – BC24-G2 Communicatiemodule BV-Control AG

Bestelcodering	B24C
Nominale spanning	van SLC® stuurapparaat
Opgenomen vermogen	1 W
Aansluitingen	steekaansluiting, klemmenstrook
voedingsspanning voor kleppen	24 V
Omgevingstemperatuur	-20 – 50 °C
Opslagtemperatuur	-20 – 80 °C
Rel. Vochtigheid	95 % r.H. niet condenserend
Gewicht	255 g
B×H×T	114 × 153 × 54 mm
Beoordeeld schommelingsvoltage	2,5 kV (EN60730-1)

B24D, B230D – Communicatiemodule

Toepassing

AGNOSYS-Technik
BRM-F-ST Module dient voor bewaking en sturing van rookafvoerkleppen
Er kunnen maximaal 126 modules per ringbussysteem aangesloten worden

Toepassing

B24D – AGNOSYS BRM10FST Communicatiemodule
B230D – AGNOSYS BRM10F Communicatiemodule

Bestelcodering	B24D/B230D
Nominale spanning	18 – 32 V DC Typ. 24 V
Aansluitingen	steekaansluiting, klemmenstrook
voedingsspanning voor kleppen	24/230 V AC 24 V DC
Omgevingstemperatuur	0 – 45 °C
Rel. Vochtigheid	90 % r.H. niet condenserend
Gewicht	510 g
B×H×T	158 × 180 × 65 mm

Downloads

Product informatie

Website printout EK-JS
Productdocumentatie Serie EK-JS

EK-JS_PD_2022_04_06_DE_nl Productdocumentatie 9,6 MB pdf

Brochures

Sales Flyer EK-JS

SF_2022_02_EK-JS_DE_de Sales Flyer 370 KB pdf

Certificaten

Prestatieverklaring EK-JS

EK-JS_DoP_2022_01_DE_nl EK-JS_DoP_2022_01_DE_nl 380 KB pdf

Bedieningshandleiding

Montage en bedieningsinstructie Serie EK-JS

EK-JS_IOM_A00000090732_V2_2022_04_NL_nl Montage en bedieningsinstructie 2 MB pdf

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TECHNISCH NOODZAKELIJK

Deze cookies zijn nodig voor het goed functioneren van onze website en kunnen niet worden uitgeschakeld. Deze cookies worden in de regel alleen ingesteld als reactie op door u ondernomen acties, zoals het instellen van uw privacyvoorkeuren of het vullen van de winkelwagen. Daarnaast zijn beveiligingsrelevante functionaliteiten of ondersteuning via een speciale webchat geïntegreerd, inclusief alle sessiecookies van TROX die worden ingesteld nadat u zich als klant hebt aangemeld. U kunt uw browser instellen om deze cookies te blokkeren of u hierover te informeren. Als gevolg hiervan werken sommige delen van de website mogelijk niet zoals bedoeld.

EK-JS

VOOR MECHANISCHE ROOKAFVOERINSTALLATIES (MRA), ROOKAFVOERKLEP VOOR AFZONDERLIJKE ZONE

Algemene informatie

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Aanbouwdelen

Downloads

Product informatie

Website printout EK-JS

Productdocumentatie Serie EK-JS

Brochures

Sales Flyer EK-JS

Certificaten

Prestatieverklaring EK-JS

Bedieningshandleiding

Montage en bedieningsinstructie Serie EK-JS

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING
