Type Verwarmen / koelen

Voor omschakeling verwarmen-koelen van verstelbare luchtroosters

Servomotoren voor luchtroosters serie VD, VDL, VDR, QSH, ISH, TJN, DUK

  • Omschakeling van de uitblaasrichting voor twee verschillende bedrijfssituaties
  • Voedingsspanning: 24 V AC/DC of 230 V AC
  • Aansturing: 1-draads besturing of 2-draads besturing (3-punts)

Servomotor NM230A 00132775_0


Servomotor NM230A
00132775_0


  • Toepassing
  • Beschrijving

Toepassing

  • Servomotoren voor omschakeling verwarmen-koelen van verstelbare luchtroosters
  • Verstelling van de uitblaasrichting

Toepassing

  • Servomotoren voor omschakeling verwarmen-koelen van verstelbare luchtroosters
  • Verstelling van de uitblaasrichting

Onderdelen en eigenschappen

  • Mechanische aanslagen voor het instellen van de servomotor
  • Tegen overbelasting beveiligde rotatie- en lineairaandrijvingen
  • Aansturing: 1-draads besturing of 2-draads besturing (3-punts, open/dicht)
  • Ontgrendelingsknop voor handbediening

Aanvullende producten

  • TDC voor temperatuurafhankelijke sturing

Onderdelen en eigenschappen

  • Mechanische aanslagen voor het instellen van de servomotor
  • Tegen overbelasting beveiligde rotatie- en lineairaandrijvingen
  • Aansturing: 1-draads besturing of 2-draads besturing (3-punts, open/dicht)
  • Ontgrendelingsknop voor handbediening

Aanvullende producten

  • TDC voor temperatuurafhankelijke sturing

Technische informatie

Functie, Technische gegevens

  • Functie
  • Technische gegevens

Functiebeschrijving

De servomotor beweegt de lamellen of andere onderdelen van een luchtrooster in de stand VERWARMEN of KOELEN.

De aansturing is met een 1-draads of een 2-draads-sturing (3-punts) mogelijk.

De 1-draads sturing word ook als een open-dicht sturing of als min-max sturing aangeduid.

Functiebeschrijving

De servomotor beweegt de lamellen of andere onderdelen van een luchtrooster in de stand VERWARMEN of KOELEN.

De aansturing is met een 1-draads of een 2-draads-sturing (3-punts) mogelijk.

De 1-draads sturing word ook als een open-dicht sturing of als min-max sturing aangeduid.

Werkrichting bij fabrieksinstelling trox_blau20 Frontrooster Serie Draairichting Slagrichting Draairichting Slagrichting trox_blau20 Frontrooster Serie 1 2 trox_blau20

VD

Koelen

Verwarmen

 trox_blau20

VDL

Koelen

Verwarmen

 trox_blau20

VDR

Koelen

Verwarmen

 trox_blau20

QSH

Verwarmen

Koelen

 trox_blau20

ISH

Verwarmen

Koelen

 trox_blau20

TJN

Koelen

Verwarmen

 trox_blau20

DUK 160 – 200

Verwarmen

Koelen

 trox_blau20

DUK 250 – 400

Koelen

Verwarmen

Werkrichting bij fabrieksinstelling

Frontrooster Serie Draairichting Slagrichting
Frontrooster Serie 1 2

VD

Koelen

Verwarmen

VDL

Koelen

Verwarmen

VDR

Koelen

Verwarmen

QSH

Verwarmen

Koelen

ISH

Verwarmen

Koelen

TJN

Koelen

Verwarmen

DUK 160 – 200

Verwarmen

Koelen

DUK 250 – 400

Koelen

Verwarmen


Servomotor NM230A trox_blau20

Voedingsspanning

100 – 240 V AC –15 % +10 %, 50/60 Hz

 trox_blau20

Aansluitvermogen

Max. 5,5 VA

 trox_blau20

Draaimoment

10 Nm

 trox_blau20

Looptijd voor 90°

150 s

 trox_blau20

Aansturing

1 draadsturing of 2 draadssturing (3 punts)

 trox_blau20

Aansluitsnoer

3 × 0,75 mm², 1 m lang

 trox_blau20

Beschermingsklasse

II (Isolatie)

 trox_blau20

Beschermingsgraad

IP 54

 trox_blau20

EG-conformiteit

EMV volgens 2014/30/EU, laagspanning volgens 2014/35/EU, RoHS volgens 2011/65/EU

 trox_blau20

Bedrijfstemperatuur

–30 – 50 °C

 trox_blau20

Gewicht

0,75 kg
Servomotor NM24A trox_blau20

Voedingsspanning (wisselspanning)

24 V AC ± 20 %, 50/60 Hz

 trox_blau20

Voedingsspanning (gelijkspanning)

24 V DC ±20 %

 trox_blau20

Aansluitvermogen (wisselspanning)

max. 3,5 VA

 trox_blau20

Aansluitvermogen (gelijkspanning)

max. 1,5 W

 trox_blau20

Draaimoment

10 Nm

 trox_blau20

Looptijd voor 90°

150 s

 trox_blau20

Aansturing

1 draadsturing of 2 draadssturing (3 punts)

 trox_blau20

Aansluitsnoer

3 × 0,75 mm², 1 m lang

 trox_blau20

Beschermingsklasse

III (laagspanning)

 trox_blau20

Beschermingsgraad

IP 54

 trox_blau20

EG-conformiteit

EMV volgens 2014/30/EU, RoHS volgens 2011/65/EU

 trox_blau20

Bedrijfstemperatuur

–30 – 50 °C

 trox_blau20

Gewicht

0,75 kg
Servomotor 223E-230-150-003 trox_blau20

Voedingsspanning

195 – 265 V AC, 50/60 Hz

 trox_blau20

Aansluitvermogen

3,5 VA

 trox_blau20

Trek- en duwkracht

150 N

 trox_blau20

Looptijd

26,9 mm/min

 trox_blau20

Aansturing

2-draads aansturing (3-Punts)

 trox_blau20

Aansluitsnoer

3 × 0,75 mm², 1,8 m lang

 trox_blau20

Beschermingsklasse

II (Isolatie)

 trox_blau20

Beschermingsgraad

IP 42

 trox_blau20

EG-conformiteit

EMV volgens 2014/30/EU, laagspanning volgens 2014/35/EU

 trox_blau20

Bedrijfstemperatuur

–20 – 60 °C

 trox_blau20

Gewicht

0,230 kg
Servomotor 223E-024-150-002 trox_blau20

Voedingsspanning

24 V AC ± 10 %, 50/60 Hz

 trox_blau20

Aansluitvermogen

3 VA

 trox_blau20

Trek- en duwkracht

150 N

 trox_blau20

Looptijd

26,9 mm/min

 trox_blau20

Aansturing

2-draads aansturing (3-Punts)

 trox_blau20

Aansluitsnoer

3 × 0,75 mm², 1,8 m lang

 trox_blau20

Beschermingsklasse

III (laagspanning)

 trox_blau20

Beschermingsgraad

IP 42

 trox_blau20

EG-conformiteit

EMV volgens 2014/30/EU

 trox_blau20

Bedrijfstemperatuur

–20 – 60 °C

 trox_blau20

Gewicht

0,230 kg
Servomotor CM230-F trox_blau20

Voedingsspanning

100 – 240 V AC –15 % +10 %, 50/60 Hz

 trox_blau20

Aansluitvermogen

3 VA

 trox_blau20

Draaimoment

2 Nm

 trox_blau20

Looptijd voor 90°

75 s

 trox_blau20

Aansturing

1 draadsturing of 2 draadssturing (3 punts)

 trox_blau20

Aansluitsnoer

3 × 0,75 mm², 1 m lang

 trox_blau20

Beschermingsklasse

II (Isolatie)

 trox_blau20

Beschermingsgraad

IP 54

 trox_blau20

EG-conformiteit

EMV volgens 2014/30/EU, laagspanning volgens 2014/35/EU, RoHS volgens 2011/65/EU

 trox_blau20

Bedrijfstemperatuur

–30 – 50 °C

 trox_blau20

Gewicht

0,185 kg
Servomotor CM24-F trox_blau20

Voedingsspanning (wisselspanning)

24 V AC ± 20 %, 50/60 Hz

 trox_blau20

Voedingsspanning (gelijkspanning)

24 V DC ± 20 %

 trox_blau20

Aansluitvermogen (wisselspanning)

max. 1 VA

 trox_blau20

Aansluitvermogen (gelijkspanning)

max. 0,5 W

 trox_blau20

Draaimoment

2 Nm

 trox_blau20

Looptijd voor 90°

75 s

 trox_blau20

Aansturing

1 draadsturing of 2 draadssturing (3 punts)

 trox_blau20

Aansluitsnoer

3 × 0,75 mm², 1 m lang

 trox_blau20

Beschermingsklasse

III (laagspanning)

 trox_blau20

Beschermingsgraad

IP 54

 trox_blau20

EG-conformiteit

EMV volgens 2014/30/EU, RoHS volgens 2011/65/EU

 trox_blau20

Bedrijfstemperatuur

–30 – 50 °C

 trox_blau20

Gewicht

0,185 kg

Servomotor NM230A

Voedingsspanning

100 – 240 V AC –15 % +10 %, 50/60 Hz

Aansluitvermogen

Max. 5,5 VA

Draaimoment

10 Nm

Looptijd voor 90°

150 s

Aansturing

1 draadsturing of 2 draadssturing (3 punts)

Aansluitsnoer

3 × 0,75 mm², 1 m lang

Beschermingsklasse

II (Isolatie)

Beschermingsgraad

IP 54

EG-conformiteit

EMV volgens 2014/30/EU, laagspanning volgens 2014/35/EU, RoHS volgens 2011/65/EU

Bedrijfstemperatuur

–30 – 50 °C

Gewicht

0,75 kg


Servomotor NM24A

Voedingsspanning (wisselspanning)

24 V AC ± 20 %, 50/60 Hz

Voedingsspanning (gelijkspanning)

24 V DC ±20 %

Aansluitvermogen (wisselspanning)

max. 3,5 VA

Aansluitvermogen (gelijkspanning)

max. 1,5 W

Draaimoment

10 Nm

Looptijd voor 90°

150 s

Aansturing

1 draadsturing of 2 draadssturing (3 punts)

Aansluitsnoer

3 × 0,75 mm², 1 m lang

Beschermingsklasse

III (laagspanning)

Beschermingsgraad

IP 54

EG-conformiteit

EMV volgens 2014/30/EU, RoHS volgens 2011/65/EU

Bedrijfstemperatuur

–30 – 50 °C

Gewicht

0,75 kg


Servomotor 223E-230-150-003

Voedingsspanning

195 – 265 V AC, 50/60 Hz

Aansluitvermogen

3,5 VA

Trek- en duwkracht

150 N

Looptijd

26,9 mm/min

Aansturing

2-draads aansturing (3-Punts)

Aansluitsnoer

3 × 0,75 mm², 1,8 m lang

Beschermingsklasse

II (Isolatie)

Beschermingsgraad

IP 42

EG-conformiteit

EMV volgens 2014/30/EU, laagspanning volgens 2014/35/EU

Bedrijfstemperatuur

–20 – 60 °C

Gewicht

0,230 kg


Servomotor 223E-024-150-002

Voedingsspanning

24 V AC ± 10 %, 50/60 Hz

Aansluitvermogen

3 VA

Trek- en duwkracht

150 N

Looptijd

26,9 mm/min

Aansturing

2-draads aansturing (3-Punts)

Aansluitsnoer

3 × 0,75 mm², 1,8 m lang

Beschermingsklasse

III (laagspanning)

Beschermingsgraad

IP 42

EG-conformiteit

EMV volgens 2014/30/EU

Bedrijfstemperatuur

–20 – 60 °C

Gewicht

0,230 kg

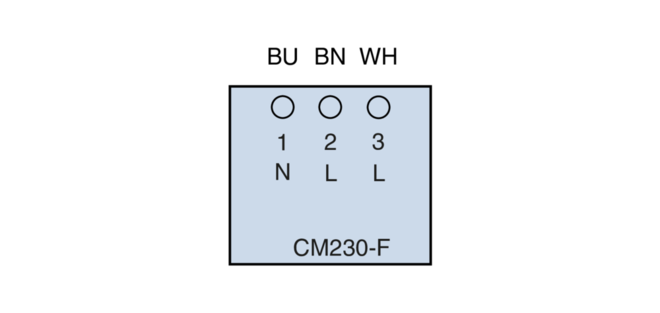

Servomotor CM230-F

Voedingsspanning

100 – 240 V AC –15 % +10 %, 50/60 Hz

Aansluitvermogen

3 VA

Draaimoment

2 Nm

Looptijd voor 90°

75 s

Aansturing

1 draadsturing of 2 draadssturing (3 punts)

Aansluitsnoer

3 × 0,75 mm², 1 m lang

Beschermingsklasse

II (Isolatie)

Beschermingsgraad

IP 54

EG-conformiteit

EMV volgens 2014/30/EU, laagspanning volgens 2014/35/EU, RoHS volgens 2011/65/EU

Bedrijfstemperatuur

–30 – 50 °C

Gewicht

0,185 kg


Servomotor CM24-F

Voedingsspanning (wisselspanning)

24 V AC ± 20 %, 50/60 Hz

Voedingsspanning (gelijkspanning)

24 V DC ± 20 %

Aansluitvermogen (wisselspanning)

max. 1 VA

Aansluitvermogen (gelijkspanning)

max. 0,5 W

Draaimoment

2 Nm

Looptijd voor 90°

75 s

Aansturing

1 draadsturing of 2 draadssturing (3 punts)

Aansluitsnoer

3 × 0,75 mm², 1 m lang

Beschermingsklasse

III (laagspanning)

Beschermingsgraad

IP 54

EG-conformiteit

EMV volgens 2014/30/EU, RoHS volgens 2011/65/EU

Bedrijfstemperatuur

–30 – 50 °C

Gewicht

0,185 kg


Uitvoeringen

  • Uitvoeringen
Servomotor NM230A
00132775_0


00132775_0
00132776_0
00135422_0
00135430_0
00131945_0
00131943_0

De aanbouwdelen worden met de bestelsteutel van het rooster gedefinieerd.

E1

Toepassing

  • Servomotor type NM230A
  • Verwarmen-koelen-omschakeling van luchtroosters serie VD, VDL, VDR, DUK

Onderdelen en eigenschappen

  • aansluitspanning 100 - 240V AC
  • 1 draadsturing of 2 draadssturing (3 punts)
  • Mechanische aanslagen voor het instellen van de servomotor
  • Draairichting is instelbaar
  • Ontgrendelingsknop voor handbediening

E2

Toepassing

  • Servomotor type NM24A
  • Verwarmen-koelen-omschakeling van luchtroosters serie VD, VDL, VDR, DUK

Onderdelen en eigenschappen

  • Voedingsspanning 24 V AC
  • 1 draadsturing of 2 draadssturing (3 punts)
  • Mechanische aanslagen voor het instellen van de servomotor
  • Draairichting is instelbaar
  • Ontgrendelingsknop voor handbediening

E4

Toepassing

  • Servomotor type 223E-230-150-003
  • Verwarmen-koelen-omschakeling van luchtroosters serie QSH, ISH, DUK
  • Lineairaandrijving voor inbouw in luchtroosters, bij zichtmontage van luchtroosters

Onderdelen en eigenschappen

  • Voedingsspanning 230 V AC
  • 2-draads aansturing (3-Punts)
  • Mechanische aanslagen voor het instellen van de servomotor

E5

Toepassing

  • Servomotor type 223E-24-150-002
  • Verwarmen-koelen-omschakeling van luchtroosters serie QSH, ISH, DUK
  • Lineairaandrijving voor inbouw in luchtroosters, bij zichtmontage van luchtroosters

Onderdelen en eigenschappen

  • Voedingsspanning 24 V AC
  • 2-draads aansturing (3-Punts)
  • Mechanische aanslagen voor het instellen van de servomotor

E7

Toepassing

  • Servomotor type CM230-F
  • Verwarmen-koelen-omschakeling van luchtroosters serie TJN

Onderdelen en eigenschappen

  • Voedingsspanning 230 V AC
  • 1 draadsturing of 2 draadssturing (3 punts)
  • Mechanische aanslagen voor het instellen van de servomotor
  • Verbinding met de as van de düse
  • Ontgrendelingsknop voor handbediening

E8

Toepassing

  • Servomotor type CM24-F
  • Verwarmen-koelen-omschakeling van luchtroosters serie TJN

Onderdelen en eigenschappen

  • Voedingsspanning 24 V AC
  • 1 draadsturing of 2 draadssturing (3 punts)
  • Mechanische aanslagen voor het instellen van de servomotor
  • Verbinding met de as van de düse
  • Ontgrendelingsknop voor handbediening

De aanbouwdelen worden met de bestelsteutel van het rooster gedefinieerd.

E1

Toepassing

  • Servomotor type NM230A
  • Verwarmen-koelen-omschakeling van luchtroosters serie VD, VDL, VDR, DUK

Onderdelen en eigenschappen

  • aansluitspanning 100 - 240V AC
  • 1 draadsturing of 2 draadssturing (3 punts)
  • Mechanische aanslagen voor het instellen van de servomotor
  • Draairichting is instelbaar
  • Ontgrendelingsknop voor handbediening

E2

Toepassing

  • Servomotor type NM24A
  • Verwarmen-koelen-omschakeling van luchtroosters serie VD, VDL, VDR, DUK

Onderdelen en eigenschappen

  • Voedingsspanning 24 V AC
  • 1 draadsturing of 2 draadssturing (3 punts)
  • Mechanische aanslagen voor het instellen van de servomotor
  • Draairichting is instelbaar
  • Ontgrendelingsknop voor handbediening

E4

Toepassing

  • Servomotor type 223E-230-150-003
  • Verwarmen-koelen-omschakeling van luchtroosters serie QSH, ISH, DUK
  • Lineairaandrijving voor inbouw in luchtroosters, bij zichtmontage van luchtroosters

Onderdelen en eigenschappen

  • Voedingsspanning 230 V AC
  • 2-draads aansturing (3-Punts)
  • Mechanische aanslagen voor het instellen van de servomotor

E5

Toepassing

  • Servomotor type 223E-24-150-002
  • Verwarmen-koelen-omschakeling van luchtroosters serie QSH, ISH, DUK
  • Lineairaandrijving voor inbouw in luchtroosters, bij zichtmontage van luchtroosters

Onderdelen en eigenschappen

  • Voedingsspanning 24 V AC
  • 2-draads aansturing (3-Punts)
  • Mechanische aanslagen voor het instellen van de servomotor

E7

Toepassing

  • Servomotor type CM230-F
  • Verwarmen-koelen-omschakeling van luchtroosters serie TJN

Onderdelen en eigenschappen

  • Voedingsspanning 230 V AC
  • 1 draadsturing of 2 draadssturing (3 punts)
  • Mechanische aanslagen voor het instellen van de servomotor
  • Verbinding met de as van de düse
  • Ontgrendelingsknop voor handbediening

E8

Toepassing

  • Servomotor type CM24-F
  • Verwarmen-koelen-omschakeling van luchtroosters serie TJN

Onderdelen en eigenschappen

  • Voedingsspanning 24 V AC
  • 1 draadsturing of 2 draadssturing (3 punts)
  • Mechanische aanslagen voor het instellen van de servomotor
  • Verbinding met de as van de düse
  • Ontgrendelingsknop voor handbediening

Motorbediening voor luchtroosters trox_blau20 Bestelsleuteldetail Servomotor Servomotor Voedingsspanning Frontrooster Serie trox_blau20 Bestelsleuteldetail Artikelnummer Type Voedingsspanning Frontrooster Serie trox_blau20

E1

M466EM8

NM230A

230 V AC

VD, VDL, VDR, DUK

 trox_blau20

E2

M466EM9

NM24A

24 V AC / DC

VD, VDL, VDR, DUK

 trox_blau20

E4

M466CF0

223E-230-150-003

230 V AC

QSH, ISH, DUK

 trox_blau20

E5

M466CF1

223E-024-150-002

24 V AC

QSH, ISH, DUK

 trox_blau20

E7

M466EP5

CM230-F

230 V AC

TJN

 trox_blau20

E8

M466EP4

CM-24-F

24 V AC / DC

TJN

Motorbediening voor luchtroosters

Bestelsleuteldetail Servomotor Voedingsspanning Frontrooster Serie
Bestelsleuteldetail Artikelnummer Type Voedingsspanning Frontrooster Serie

E1

M466EM8

NM230A

230 V AC

VD, VDL, VDR, DUK

E2

M466EM9

NM24A

24 V AC / DC

VD, VDL, VDR, DUK

E4

M466CF0

223E-230-150-003

230 V AC

QSH, ISH, DUK

E5

M466CF1

223E-024-150-002

24 V AC

QSH, ISH, DUK

E7

M466EP5

CM230-F

230 V AC

TJN

E8

M466EP4

CM-24-F

24 V AC / DC

TJN


Elektrische bedrading

  • Elektrische bedrading
NM230A, aansluitschema
00136024_0
1 N: Nul
2 L: Stuurspanning draairichting 1
3 L: Stuurspanning draairichting 2


00136024_0
00147406_0
00180881_0
00180867_0
00114386_0.
00114356_0.

Downloads

Productinformatie

  • Website-afdruk Verwarmen / koelen

  • Productbrochure Servomotoren Verwarmen-koelen

    Productbrochure 580 KB pdf

Pagina delen

Deze pagina aanbevelen

Hier kunt u deze pagina als link aanbevelen.

Met (*) gemarkeerde velden zijn verplicht.

Contact

Dank u voor uw bericht

Uw aanbeveling is verzonden en zou direct bij de ontvanger moeten binnenkomen.

Contact

Wij zijn er voor u

Visual contact Visual contact

Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
Tel.: +31 (0)183 767300 | Fax: +31 (0)183 767399

Attachment (max. 10MB)

Uw bericht

Uw bericht aan

Met (*) gemarkeerde velden zijn verplicht.

Contact

Bedankt voor uw aanvraag

Visual contact Visual contact

Uw aanvraag is door ons ontvangen en wordt behandeld.
Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
Tel.: +31 (0)183 767300 | Fax: +31 (0)183 767399

Contact

Wij zijn er voor u

Visual contact Visual contact

Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
Tel.: +31 (0)183 767300 | Fax: +31 (0)183 767399

Attachment (max. 10MB)

Uw bericht

Uw bericht aan

Met (*) gemarkeerde velden zijn verplicht.

Contact

Bedankt voor uw aanvraag

Visual contact Visual contact

Uw aanvraag is door ons ontvangen en wordt behandeld.
Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
Tel.: +31 (0)183 767300 | Fax: +31 (0)183 767399
