QLE

QLE-O

QLE

Afneembaar frontrooster

Geperforeerde korf

Online beschikbaar - Nu configureren

Huis met rechthoekige vorm, eenzijdig uitstromend, voor comforttoepassing

Verdringingsrooster in lage uitvoering

Nominale breedten 1000 – 1500 mm, nominale hoogten 150 – 750 mm
Luchtoeveelheidsbereik 15 – 340 l/s of 54 – 1224 m³/h
Homogene perforatie
Rechthoekige aansluiting
Aansluiting boven en onder
Geperforeerde korf voor gelijkmatige verdeling van de toevoerlucht
Frontrooster afneembaar

Optionele uitrusting en toebehoren

Zichtzijde in kleuren volgens RAL Classic

Initialize order code

Toepassing

Toepassing

Verdringingsroosters serie QLE als toevoerluchtrooster voor comfortzones.
Esthetisch element voor opdrachtgevers en architecten met bijzondere eisen voor architectuur en design
Voor afzonderlijke plaatsing en plaatsing in rijen voor wanden
Laminaire luchtstroming met lage uitstroomsnelheid voor turbulentarme verdringing
Zeer goed comfortniveau in de leefzone
Tochtvrije en economische klimatisering ook van grotere ruimten met gelijkmatig verdeelde verdringingsroosters
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –6 tot -1 K

Speciale kenmerken

Eénzijdige uitblaas
Eenvoudig afneembaar frontrooster
Aansluiting boven en onder

Nominale grootten

B: 1000, 1250, 1500 mm
H: 150, 300, 450, 600, 750 mm

Toepassing

Verdringingsroosters serie QLE als toevoerluchtrooster voor comfortzones.
Esthetisch element voor opdrachtgevers en architecten met bijzondere eisen voor architectuur en design
Voor afzonderlijke plaatsing en plaatsing in rijen voor wanden
Laminaire luchtstroming met lage uitstroomsnelheid voor turbulentarme verdringing
Zeer goed comfortniveau in de leefzone
Tochtvrije en economische klimatisering ook van grotere ruimten met gelijkmatig verdeelde verdringingsroosters
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –6 tot -1 K

Speciale kenmerken

Eénzijdige uitblaas
Eenvoudig afneembaar frontrooster
Aansluiting boven en onder

Nominale grootten

B: 1000, 1250, 1500 mm
H: 150, 300, 450, 600, 750 mm

Beschrijving

Uitvoeringen

QLE-O: bovenaansluiting
QLE-U: onderaansluiting

Onderdelen en eigenschappen

Huis met sokkel
Afneembaar frontrooster van geperforeerde plaat
Geperforeerde korf voor gelijkmatige luchtverdeling

Constructieve kenmerken

Aansluiting voor rechthoekige luchtkanalen.

Materialen en afwerking

Huis, frontrooster en geperforeerde korf van verzinkt staalplaat.
Huis en frontrooster poedergecoat, RAL 9010, wit
Achterzijde en geperforeerde korf gelakt, RAL 9005, zwart
P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Uitvoeringen

QLE-O: bovenaansluiting
QLE-U: onderaansluiting

Onderdelen en eigenschappen

Huis met sokkel
Afneembaar frontrooster van geperforeerde plaat
Geperforeerde korf voor gelijkmatige luchtverdeling

Constructieve kenmerken

Aansluiting voor rechthoekige luchtkanalen.

Materialen en afwerking

Huis, frontrooster en geperforeerde korf van verzinkt staalplaat.
Huis en frontrooster poedergecoat, RAL 9010, wit
Achterzijde en geperforeerde korf gelakt, RAL 9005, zwart
P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Schematische weergave, QLE met rechthoekige bovenaansluiting

① Frontrooster
② Frontroosterbevestiging
③ Sokkel
④ Behuizing
⑤ Geperforeerde korf
⑥ Luchtaansluiting

Functiebeschrijving

Met verdringingsroosters stroomt de lucht met lage snelheid over de vloer de ruimte in. De laminaire stroming breidt zich over het gehele vloeroppervlak uit. Bij warmtebronnen zoals mensen en apparaten ontstaat een convectiestroming, zodat de lucht primair in deze zones wordt ververst.

Ook grotere ruimten kunnen met meerdere gelijkmatig verdeelde verdringingsroosters tochtvrij en economisch geklimatiseerd worden.

Verdringing kenmerkt zich door een lage luchtsnelheid, een lage turbulentie en een luchtkwaliteit die in de leefzone zeer hoog is. Het afvoeren van de lucht dient bij voorkeur hoog in de ruimte plaats te vinden.

Deze verdringingsstroming werkt alleen bij koeling. Het maximale toevoertemperatuurverschil is –6 K.

Verdringingsroosters serie QLE hebben een geperforeerde korf voor de verdeling van de toevoerlucht over het gehele roosteroppervlak. Het frontrooster van geperforeerde plaat zorgt verder voor een homogene stroming. De toevoerlucht stroomt éénzijdig uit.

Bij verdringing de afvoerlucht bij voorkeur hoog, boven de leefzone, afvoeren.

Functiebeschrijving

Ook grotere ruimten kunnen met meerdere gelijkmatig verdeelde verdringingsroosters tochtvrij en economisch geklimatiseerd worden.

Deze verdringingsstroming werkt alleen bij koeling. Het maximale toevoertemperatuurverschil is –6 K.

Bij verdringing de afvoerlucht bij voorkeur hoog, boven de leefzone, afvoeren.

Nominale grootten (B × H)

1000 × 150 – 1500 × 750 mm

Minimale luchthoeveelheid, bij 0,1 m/s

15 – 115 l/s of 54 – 414 m³/h

Maximale luchthoeveelheid, bij 0,3 m/s

45 – 340 l/s of 162 – 1224 m³/h

Toevoerluchttemperatuurverschil

–6 tot –1 K

Geluidvermogen, bij 0,3 m/s

Max. 42 dB(A)

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

QLE, Geluidvermogenniveau en totaal drukverschil en directe omgeving.

Nominale grootte	V		v₀	Δp_t	L_WA	L_nz
Nominale grootte	l/s	m³/h	m/s	Pa	dB(A)	m
1000 × 150	15	54	0,10	3	15
1000 × 150	25	90	0,17	3	15
1000 × 150	30	108	0,20	3	15
1000 × 150	45	162	0,30	3	20
1250 × 150	20	72	0,11	3	15
1250 × 150	30	108	0,16	3	15
1250 × 150	40	144	0,21	3	16
1250 × 150	55	198	0,29	4	26
1500 × 150	25	90	0,11	3	15
1500 × 150	40	144	0,18	3	16
1500 × 150	55	198	0,24	4	26
1500 × 150	70	252	0,31	7	33
1000 × 300	30	108	0,10	3	15
1000 × 300	45	162	0,15	3	15
1000 × 300	70	252	0,23	5	19
1000 × 300	90	324	0,30	9	27
1250 × 300	40	144	0,11	3	15
1250 × 300	65	234	0,17	5	17
1250 × 300	90	324	0,24	9	27
1250 × 300	115	414	0,31	14	35
1500 × 300	45	162	0,10	3	15
1500 × 300	75	270	0,17	6	21
1500 × 300	105	378	0,23	12	32
1500 × 300	135	486	0,30	20	40
1000 × 450	45	162	0,10	3	15
1000 × 450	75	270	0,17	3	15
1000 × 450	105	378	0,23	5	21
1000 × 450	135	486	0,30	9	29
1250 × 450	55	198	0,10	3	15
1250 × 450	95	342	0,17	4	17
1250 × 450	135	486	0,24	9	29
1250 × 450	170	612	0,30	14	36
1500 × 450	70	252	0,10	3	15
1500 × 450	115	414	0,17	7	23
1500 × 450	160	576	0,24	13	34
1500 × 450	205	738	0,30	21	42
1000 × 600	60	216	0,10	3	15
1000 × 600	100	360	0,17	3	15
1000 × 600	140	504	0,23	4	20
1000 × 600	180	648	0,30	7	28
1250 × 600	75	270	0,10	3	15
1250 × 600	125	450	0,17	3	17
1250 × 600	175	630	0,23	7	27
1250 × 600	225	810	0,30	11	35
1500 × 600	90	324	0,10	3	15
1500 × 600	150	540	0,17	5	22
1500 × 600	210	756	0,23	10	33	1,37
1500 × 600	270	972	0,30	16	41	1,84
1000 × 750	75	270	0,10	3	15
1000 × 750	125	450	0,17	3	15	1,25
1000 × 750	175	630	0,23	5	21	1,88
1000 × 750	225	810	0,30	9	29	2,57
1250 × 750	95	342	0,10	3	15	0,65
1250 × 750	155	558	0,17	4	17	1,15
1250 × 750	220	792	0,23	8	28	1,71
1250 × 750	280	1008	0,30	14	35	2,26
1500 × 750	115	414	0,10	3	15	0,64
1500 × 750	190	684	0,17	6	23	1,09
1500 × 750	265	954	0,24	12	33	1,56
1500 × 750	340	1224	0,30	20	41	2,04

: kleiner dan 0,2 m/s

De afstanden gelden voor een toevoerluchttemperatuurverschil van –3 K

Verdingingsroosters voor comforttoepassingen met bijzondere eisen aan architectuur en design.

Met enkelzijdige uitstroom voor turbulentarme verdringing. Huis met rechthoekige doorsnede voor wandvoorbouw.

Verdringingsrooster, opgebouwd uit huis met boven- of onderaansluiting, een geperforeerde korf voor gelijkmatige luchtverdeling en het frontrooster van geperforeerde plaat.

Aansluiting voor rechthoekige luchtkanalen.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Eénzijdige uitblaas
Eenvoudig afneembaar frontrooster
Aansluiting boven en onder

Materialen en afwerking

Huis, frontrooster en geperforeerde korf van verzinkt staalplaat.
Huis en frontrooster poedergecoat, RAL 9010, wit
Achterzijde en geperforeerde korf gelakt, RAL 9005, zwart
P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

Nominale grootten (B × H): 1000 × 150 – 1500 × 750 mm
Minimale luchthoeveelheid, bij 0,1 m/s: 15 – 115 l/s of 54 – 414 m³/h
Maximale luchthoeveelheid, bij 0,3 m/s: 45 – 340 l/s of 162 – 1224 m³/h
Toevoerluchtemperatuurverschil: –6 tot –1 K
Geluidvermogen, bij 0,3 m/s: Max. 42 dB(A)

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Verdingingsroosters voor comforttoepassingen met bijzondere eisen aan architectuur en design.

Met enkelzijdige uitstroom voor turbulentarme verdringing. Huis met rechthoekige doorsnede voor wandvoorbouw.

Verdringingsrooster, opgebouwd uit huis met boven- of onderaansluiting, een geperforeerde korf voor gelijkmatige luchtverdeling en het frontrooster van geperforeerde plaat.

Aansluiting voor rechthoekige luchtkanalen.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Eénzijdige uitblaas
Eenvoudig afneembaar frontrooster
Aansluiting boven en onder

Materialen en afwerking

Huis, frontrooster en geperforeerde korf van verzinkt staalplaat.
Huis en frontrooster poedergecoat, RAL 9010, wit
Achterzijde en geperforeerde korf gelakt, RAL 9005, zwart
P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

Nominale grootten (B × H): 1000 × 150 – 1500 × 750 mm
Minimale luchthoeveelheid, bij 0,1 m/s: 15 – 115 l/s of 54 – 414 m³/h
Maximale luchthoeveelheid, bij 0,3 m/s: 45 – 340 l/s of 162 – 1224 m³/h
Toevoerluchtemperatuurverschil: –6 tot –1 K
Geluidvermogen, bij 0,3 m/s: Max. 42 dB(A)

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Deze besteksomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectie programma Easy Product Finder.

Serie
QLE Verdringingsrooster

Aansluiting
       Rechthoekige aansluiting
O       Boven
U       Onder

Nominale grootte [mm]
       B × H
       Nominale breedte B
1000
1250
1500
       Nominale hoogte H
150
300
450
600
750
       Alle maten onderling combineerbaar

Oppervlak zichtzijde
       Geen vermelding: poedergecoat,
       RAL 9010, wit
P1       Poedergecoat, RAL Classic kleur opgeven.

       Glansgraad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle andere RAL-kleuren 70 %

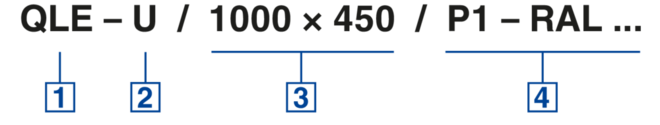

Bestelvoorbeeld QLE–U/1250×300/P1–RAL 9016

Aansluiting	Rechthoekige onderaansluting
Nominale grootte	1250 × 300 mm
Oppervlak zichtzijde	RAL 9016, verkeerswit, glansgraad70 %

Uitvoeringen, Afmetingen en gewichten

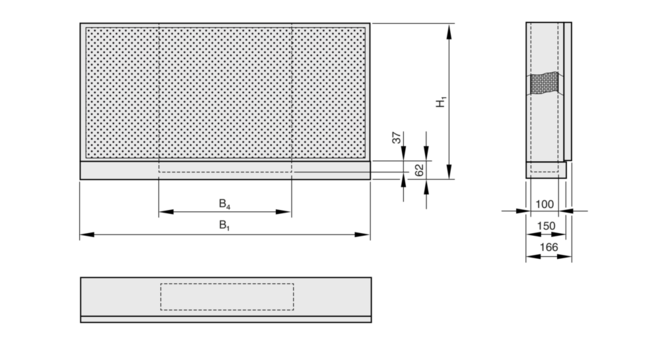

QLE-U

QLE-U

De grootte – nominale breedte × nominale hoogte – komt overeen met de uitstroomopening in het huis.

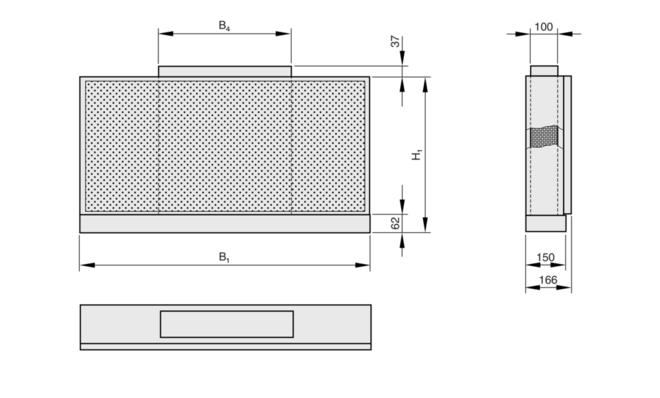

QLE

De grootte – nominale breedte × nominale hoogte – komt overeen met de uitstroomopening in het huis.

Inbouwvoorbeelden, Inbouwdetails, Kenmerken en definities

Inbouw en inbedrijfname

Bij verdringing de afvoerroosters bij voorkeur hoog, boven de leefzone, plaatsen

Inbouw en inbedrijfname

Bij verdringing de afvoerroosters bij voorkeur hoog, boven de leefzone, plaatsen

Hoofdafmetingen

B₁ [mm]

Breedte van het frontrooster

B₄ [mm]

Breedte van een rechthoekige aansluiting

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Huisdiameter

H₁ [mm]

Hoogte van het frontrooster

T₁ [mm]

Behuizing diepte

T₄ [mm]

Diepte van een rechthoekige aansluiting

m [kg]

Gewicht (massa)

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

v₀ [m/s]

Theoretische luchtsnelheid betrokken op de roosteroppervlakte op een afstand van 0 m van het rooster

L_nz [m]

Directe omgeving van het rooster, waarbinnen de comfortcriteria niet gegarandeerd zijn

Ongeacht de luchtsnelheid is die directe omgeving minstens 0,5 m

Op afstand L_nz bedraagt de luchtysnelheid maximaal 0,2 m/s, gemeten 0,1 m boven de vloer

Δt_z [K]

Toevoerluchttemperatuurverschil (toevoerluchttemperatuur min ruimtetemperatuur)

Δp_t [Pa]

Totaal drukverlies

A_eff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.

Hoofdafmetingen

B₁ [mm]

Breedte van het frontrooster

B₄ [mm]

Breedte van een rechthoekige aansluiting

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Huisdiameter

H₁ [mm]

Hoogte van het frontrooster

T₁ [mm]

Behuizing diepte

T₄ [mm]

Diepte van een rechthoekige aansluiting

m [kg]

Gewicht (massa)

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

v₀ [m/s]

Theoretische luchtsnelheid betrokken op de roosteroppervlakte op een afstand van 0 m van het rooster

L_nz [m]

Directe omgeving van het rooster, waarbinnen de comfortcriteria niet gegarandeerd zijn

Ongeacht de luchtsnelheid is die directe omgeving minstens 0,5 m

Op afstand L_nz bedraagt de luchtysnelheid maximaal 0,2 m/s, gemeten 0,1 m boven de vloer

Δt_z [K]

Toevoerluchttemperatuurverschil (toevoerluchttemperatuur min ruimtetemperatuur)

Δp_t [Pa]

Totaal drukverlies

A_eff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.

Downloads

Product informatie

Website printout QLE
Product Data Sheet Type QLE

Product Data Sheet 1,1 MB pdf

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TECHNISCH NOODZAKELIJK

Deze cookies zijn nodig voor het goed functioneren van onze website en kunnen niet worden uitgeschakeld. Deze cookies worden in de regel alleen ingesteld als reactie op door u ondernomen acties, zoals het instellen van uw privacyvoorkeuren of het vullen van de winkelwagen. Daarnaast zijn beveiligingsrelevante functionaliteiten of ondersteuning via een speciale webchat geïntegreerd, inclusief alle sessiecookies van TROX die worden ingesteld nadat u zich als klant hebt aangemeld. U kunt uw browser instellen om deze cookies te blokkeren of u hierover te informeren. Als gevolg hiervan werken sommige delen van de website mogelijk niet zoals bedoeld.

STATISTIEKEN EN WEBSITE-ANALYSE

Deze cookies maken het mogelijk om gegevens te verzamelen voor statistieken en analyse zodat TROX de prestaties van de bezochte websites kan meten, technische problemen kan identificeren en aanknopingspunten kan vinden voor optimalisatie. Ze kunnen worden ingesteld door ons of door derden wiens diensten we op onze sites gebruiken. Gebruikers helpen ook bij het identificeren van bijvoorbeeld welke pagina's het vaakst of slechts zelden worden gebruikt of hoe mensen tussen webpagina's navigeren. Alle informatie die door derden wordt gebruikt, wordt geaggregeerd en geanonimiseerd.

Nominale grootten (B × H)	1000 × 150 – 1500 × 750 mm
Minimale luchthoeveelheid, bij 0,1 m/s	15 – 115 l/s of 54 – 414 m³/h
Maximale luchthoeveelheid, bij 0,3 m/s	45 – 340 l/s of 162 – 1224 m³/h
Toevoerluchttemperatuurverschil	–6 tot –1 K
Geluidvermogen, bij 0,3 m/s	Max. 42 dB(A)

QLE

Huis met rechthoekige vorm, eenzijdig uitstromend, voor comforttoepassing

Toepassing

Beschrijving

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Uitvoeringen, Afmetingen en gewichten

Inbouwvoorbeelden, Inbouwdetails, Kenmerken en definities

Downloads

Product informatie

Website printout QLE

Product Data Sheet Type QLE

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING
