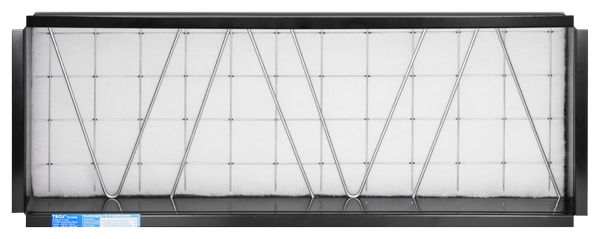

EF Ventilatierooster

INBOUWRAAM MET RUIMTE VOOR FILTERMEDIUM VOOR HET SNEL EN EENVOUDIG MONTEREN VAN WANDROOSTERS MET FILTERMAT

Inbouwraam voor snelle en passende inbouw van wandroosters, voor inmetselen met muurankers in de sparing

  • Passend bij wandroosters van de serie AT, VAT, AH, SL, TR, TRS
  • Hoekprofielen van verzinkt staal
  • Gestantste muurankers
  • Filtermedium met steundraden geklemd

Toepassing

Toepassing

  • Voor de inbouw van wandroosters in wanden en borstweringen
  • Vereenvoudigde inbouw
  • Met behulp van een inbouwraam kunnen de wandroosters snel, eenvoudig en nauwkeurig ingebouwd worden
  • Voor vervuilde afvoerlucht ter bescherming van componenten in de luchtafvoerinstallatie
  • Grofstoffilter volgens EN 779, klasse G4
  • Voor wandroosters zonder aanbouwdelen en wandroosters met inregelschuif

Toepassing

  • Voor de inbouw van wandroosters in wanden en borstweringen
  • Vereenvoudigde inbouw
  • Met behulp van een inbouwraam kunnen de wandroosters snel, eenvoudig en nauwkeurig ingebouwd worden
  • Voor vervuilde afvoerlucht ter bescherming van componenten in de luchtafvoerinstallatie
  • Grofstoffilter volgens EN 779, klasse G4
  • Voor wandroosters zonder aanbouwdelen en wandroosters met inregelschuif

Beschrijving

Onderdelen en eigenschappen

  • Inbouwraam bestaande uit hoekprofielen
  • Ril voor klemveerbevestiging van het frontrooster
  • Steundraden
  • Filtermedium FMP-G4-C11

Materialen en afwerking

  • Inbouwraam van geprofileerd, verzinkt staalplaat met muurankers
  • Filtermedium van kunststofvezels
  • Inbouwraam gelakt, RAL 9005, zwart

Normen en richtlijnen

  • Testen van grof- en fijnstoffilters conform EN 779 (Luchtfilters voor algemene ventilatie doeleinden): Europese norm voor de testprocedure en beoordelen van de filterprestaties

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Onderdelen en eigenschappen

  • Inbouwraam bestaande uit hoekprofielen
  • Ril voor klemveerbevestiging van het frontrooster
  • Steundraden
  • Filtermedium FMP-G4-C11

Materialen en afwerking

  • Inbouwraam van geprofileerd, verzinkt staalplaat met muurankers
  • Filtermedium van kunststofvezels
  • Inbouwraam gelakt, RAL 9005, zwart

Normen en richtlijnen

  • Testen van grof- en fijnstoffilters conform EN 779 (Luchtfilters voor algemene ventilatie doeleinden): Europese norm voor de testprocedure en beoordelen van de filterprestaties

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Technische informatie

Uitvoeringen

  • Uitvoeringen


Inbouwraam en huis met ruimte voor filtermedium voor wandroosters

Wandrooster serie Montageframe
Wandrooster serie EF
Wandrooster serie Raambreedte van het wandrooster
Wandrooster serie mm

Wand-, borstwering- , kanaalinbouw


AT

27

VAT

27

AH

28

SL

28

TR

27

TRS

27


De gewichtstabel toont de leverbare afmetingen.

De gewichtstabel toont de leverbare afmetingen.

Inbouwdetails

  • Inbouwdetails
Inbouwmaten inbouwraam met filtermat (EF)
00151249_0
① Montageframe
② Muuranker


00151249_0
00151424_0

Inbouw en inbedrijfname

Voor het inmetselen

  • Gestanste muurankers ombuigen

na het inmetselen

  • Wandrooster in montageframe plaatsen en bevestigen
  • EF-AS: Voor inbouw van een wandrooster met inregelschuif de steundraad verwijderen


Schematische weergave ter verduidelijking van het inbouwdetail.

Inbouw en inbedrijfname

Voor het inmetselen

  • Gestanste muurankers ombuigen

na het inmetselen

  • Wandrooster in montageframe plaatsen en bevestigen
  • EF-AS: Voor inbouw van een wandrooster met inregelschuif de steundraad verwijderen


Schematische weergave ter verduidelijking van het inbouwdetail.

Downloads

Product informatie

  • Website printout EF Ventilatierooster

  • Product Data Sheet Toebehoren

    Product Data Sheet 370 KB pdf
