00136389_0
SD-Q-LQ


00181921_0
Rond frontrooster


00136389_0
00181921_0

SD

VOOR TREDEN EN NIET BELOOPBARE VLOEREN

Ronde en vierkante tredewervelrooster

  • Nominale grootte 180 mm
  • Luchthoeveelheidsbereik 10 - 25 l/s of 36 - 90 m³/h
  • Frontrooster van poedergecoat plaatstaal
  • Voor constante en variabele luchthoeveelheden
  • Voor dubbele vloeren en plenum
  • Inbouw in de opstand van tredes of in niet beloopbare delen van horizontale of schuine vloeren.
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Laag geluidvermogen door optimale stroming in het rooster


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Aansluiting
  • Traverse

Toepassing

Toepassing

  • Tredewervelroosters serie SD als toevoerluchtrooster voor comfortzones.
  • Voor zalen in theaters, bioscopen, concertzalen en auditoriums
  • Luchttoevoer direct in de leefzone
  • Wervelvormige luchtinblaas, parallel of schuin ten opzichte van inbouwvlak, voor mengventilatie
  • Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
  • Voor constante en variabele luchthoeveelheden
  • Voor toevoertemperatuurverschillen van –6 tot +6 K
  • Voor dubbele vloeren en plenum
  • Inbouw in de opstand van tredes of in niet beloopbare delen van horizontale of schuine vloeren.

Speciale kenmerken

  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Luchtinblaas parallel of schuin ten opzichte van inbouwvlak
  • Goede luchtkwaliteit door luchttoevoer direct in de leefzone
  • Inbouw in treden en niet beloopbare vloerdelen

Nominale grootten

  • 180

Toepassing

  • Tredewervelroosters serie SD als toevoerluchtrooster voor comfortzones.
  • Voor zalen in theaters, bioscopen, concertzalen en auditoriums
  • Luchttoevoer direct in de leefzone
  • Wervelvormige luchtinblaas, parallel of schuin ten opzichte van inbouwvlak, voor mengventilatie
  • Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
  • Voor constante en variabele luchthoeveelheden
  • Voor toevoertemperatuurverschillen van –6 tot +6 K
  • Voor dubbele vloeren en plenum
  • Inbouw in de opstand van tredes of in niet beloopbare delen van horizontale of schuine vloeren.

Speciale kenmerken

  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Luchtinblaas parallel of schuin ten opzichte van inbouwvlak
  • Goede luchtkwaliteit door luchttoevoer direct in de leefzone
  • Inbouw in treden en niet beloopbare vloerdelen

Nominale grootten

  • 180

Beschrijving

Uitvoeringen

  • SD-Q-LQ: vierkant frontrooster, vierkante doorlaat
  • SD-Q-LR: vierkant frontrooster, ronde doorlaat
  • SD-R-LR: rond frontrooster, ronde doorlaat

Onderdelen en eigenschappen

  • Vierkant of rond frontrooster met vier lamelvelden
  • Frontrooster met radiaal geplaatste vaste lamellen
  • Schuine inblaas bij inbouw met traverse
  • Luchtinblaas parallel aan inbouwvlak bij inbouw met aansluittuit
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Aanbouwdelen

  • S: aansluittuit
  • T: traverse

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Materialen en afwerking

  • Frontrooster van staalplaat
  • Traverse en aansluittuit van verzinkt staalplaat
  • Aansluittuit gelakt overeenkomstig RAL 9005, zwart
  • Zichtzijde van het frontrooster poedergecoat, RAL 9010, wit
  • P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Uitvoeringen

  • SD-Q-LQ: vierkant frontrooster, vierkante doorlaat
  • SD-Q-LR: vierkant frontrooster, ronde doorlaat
  • SD-R-LR: rond frontrooster, ronde doorlaat

Onderdelen en eigenschappen

  • Vierkant of rond frontrooster met vier lamelvelden
  • Frontrooster met radiaal geplaatste vaste lamellen
  • Schuine inblaas bij inbouw met traverse
  • Luchtinblaas parallel aan inbouwvlak bij inbouw met aansluittuit
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Aanbouwdelen

  • S: aansluittuit
  • T: traverse

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Materialen en afwerking

  • Frontrooster van staalplaat
  • Traverse en aansluittuit van verzinkt staalplaat
  • Aansluittuit gelakt overeenkomstig RAL 9005, zwart
  • Zichtzijde van het frontrooster poedergecoat, RAL 9010, wit
  • P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

  • Functie
  • TECHNISCHE GEGEVENS
  • SNELSELECTIE
  • BESTEKOMSCHRIJVING
  • BESTELSLEUTEL

Functiebeschrijving

Tredewervelroosters voeren de lucht wervelend toe in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met tredewervelroosters wordt de toevoerlucht per persoon en direct in de leefzone binnengebracht. Het resultaat is mengventilatie voor comfortruimten met een goede luchtkwaliteit van de leefzone.

Wervelroosters serie SD hebben vaste lamellen. Met bijbehorende aanbouwdelen zijn er twee inblaaspatronen mogelijk voor aanpassing aan de situatie. Een aansluittuit geeft een inblaaspatroon parallel aan het inbouwvlak en een traverse een schuin patroon. Het inblaaspatroon wordt zo gekozen dat de voeten van zittende personen niet direct worden aangestroomd. Worden vloerrosters in de vloer onder de stoelen of in de trede tussen de stoelen geplaatst, dan heeft schuine inblaas de voorkeur. Bij plaatsing in de trede onder de stoelen wordt inblaas parallel aan het inbouwvlak aanbevolen. Het toevoertemperatuurverschil kan –6 tot +6 K zijn.

Functiebeschrijving

Tredewervelroosters voeren de lucht wervelend toe in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met tredewervelroosters wordt de toevoerlucht per persoon en direct in de leefzone binnengebracht. Het resultaat is mengventilatie voor comfortruimten met een goede luchtkwaliteit van de leefzone.

Wervelroosters serie SD hebben vaste lamellen. Met bijbehorende aanbouwdelen zijn er twee inblaaspatronen mogelijk voor aanpassing aan de situatie. Een aansluittuit geeft een inblaaspatroon parallel aan het inbouwvlak en een traverse een schuin patroon. Het inblaaspatroon wordt zo gekozen dat de voeten van zittende personen niet direct worden aangestroomd. Worden vloerrosters in de vloer onder de stoelen of in de trede tussen de stoelen geplaatst, dan heeft schuine inblaas de voorkeur. Bij plaatsing in de trede onder de stoelen wordt inblaas parallel aan het inbouwvlak aanbevolen. Het toevoertemperatuurverschil kan –6 tot +6 K zijn.


Nominale grootten

180 mm

Minimale luchthoeveelheid

10 l/s of 36 m³/h

Maximale luchthoeveelheid

25 l/s of 90 m³/h

Toevoerluchttemperatuurverschil

–6 tot +6 K


De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

SD-Q-LQ-S (toevoer), geluidvermogen en drukverlies

Nominale grootte V Δpt LWA
Nominale grootte l/s m³/h Pa dB(A)

180

10

36

8

15

180

15

54

18

24

180

20

72

33

32

180

25

90

51

39


SD-Q-LQ-T (toevoer), geluidvermogen en drukverlies

Nominale grootte V Δpt LWA
Nominale grootte l/s m³/h Pa dB(A)

180

10

36

3

15

180

15

54

7

21

180

20

72

12

32

180

25

90

19

40


SD-Q-LR-S, SD-R-LR-S (toevoer), geluidvermogen en drukverlies

Nominale grootte V Δpt LWA
Nominale grootte l/s m³/h Pa dB(A)

180

10

36

9

15

180

15

54

21

25

180

20

72

38

34

180

25

90

59

41


SD-Q-LR-T, SD-R-LR-T (toevoer), geluidvermogen en drukverlies

Nominale grootte V Δpt LWA
Nominale grootte l/s m³/h Pa dB(A)

180

10

36

4

15

180

15

54

10

25

180

20

72

18

35

180

25

90

27

43


Tredewervelroosters met vierkant of rond frontrooster en vaststaande lamellen voor wervelvormige inblaas met hoge inductie. Als toevoerluchtrooster voor comfortzones. Voor inbouw in de opstand van tredes of in niet beloopbare delen van horizontale of schuine vloeren.

Tredewervelroosters, opgebouwd uit het frontrooster met vaststaande lamellen, in kwadranten geplaatst.

Middenschroefbevestiging van het frontrooster aan een traverse of een aansluittuit, afgedekt door een sierkap.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Luchtinblaas parallel of schuin ten opzichte van inbouwvlak
  • Goede luchtkwaliteit door luchttoevoer direct in de leefzone
  • Inbouw in treden en niet beloopbare vloerdelen

Materialen en afwerking

  • Frontrooster van staalplaat
  • Traverse en aansluittuit van verzinkt staalplaat
  • Aansluittuit gelakt overeenkomstig RAL 9005, zwart
  • Zichtzijde van het frontrooster poedergecoat, RAL 9010, wit
  • P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

  • Nominale grootte: 180 mm
  • Minimale luchthoeveelheid : 10 l/s of 36 m³/h
  • Maximale luchthoeveelheid: 25 l/s of 90 m³/h
  • Toevoerluchttemperatuurverschil: –6 tot +6 K

Selectiegegevens

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Stromingsgeluid

  • LWA _______________________ [dB(A)]

Tredewervelroosters met vierkant of rond frontrooster en vaststaande lamellen voor wervelvormige inblaas met hoge inductie. Als toevoerluchtrooster voor comfortzones. Voor inbouw in de opstand van tredes of in niet beloopbare delen van horizontale of schuine vloeren.

Tredewervelroosters, opgebouwd uit het frontrooster met vaststaande lamellen, in kwadranten geplaatst.

Middenschroefbevestiging van het frontrooster aan een traverse of een aansluittuit, afgedekt door een sierkap.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Luchtinblaas parallel of schuin ten opzichte van inbouwvlak
  • Goede luchtkwaliteit door luchttoevoer direct in de leefzone
  • Inbouw in treden en niet beloopbare vloerdelen

Materialen en afwerking

  • Frontrooster van staalplaat
  • Traverse en aansluittuit van verzinkt staalplaat
  • Aansluittuit gelakt overeenkomstig RAL 9005, zwart
  • Zichtzijde van het frontrooster poedergecoat, RAL 9010, wit
  • P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

  • Nominale grootte: 180 mm
  • Minimale luchthoeveelheid : 10 l/s of 36 m³/h
  • Maximale luchthoeveelheid: 25 l/s of 90 m³/h
  • Toevoerluchttemperatuurverschil: –6 tot +6 K

Selectiegegevens

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Stromingsgeluid

  • LWA _______________________ [dB(A)]

Deze besteksomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectie programma Easy Product Finder.

00137821_0

Serie
SD              Tredewervelrooster

 Uitvoering
Q       Frontrooster vierkant
R       Frontrooster rond

Gatenpatroon
LQ       Vierkant (alleen mogelijk bij vierkant frontrooster)
LR       Rond



 Bevestiging
S       Met luchtaansluittuit
T       Met traverse

 Nominale grootte [mm]
180

Oppervlak zichtzijde
       Geen vermelding: poedergecoat, RAL 9010, wit
P1       Poedergecoat, RAL Classic kleur

       Glansgraad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle andere RAL-kleuren 70 %


Bestelvoorbeeld SD-Q–LQ–S/180/P1-RAL 9016

Bouwvorm

Vierkant

Gatenpatroon

Vierkant

Bevestiging

Aansluiting

Nominale grootte

180

Oppervlak zichtzijde

RAL 9016, verkeerswit, glansgraad70 %




Uitvoeringen, Aanbouwdelen, Afmetingen en gewichten, Productdetails

  • Uitvoeringen
  • Aanbouwdelen
  • Afmetingen en gewichten
  • Productdetails

SD-Q-LQ

Uitvoering

  • Vierkant tredewervelrooster met vierkante doorlaat

SD-Q-LR

Uitvoering

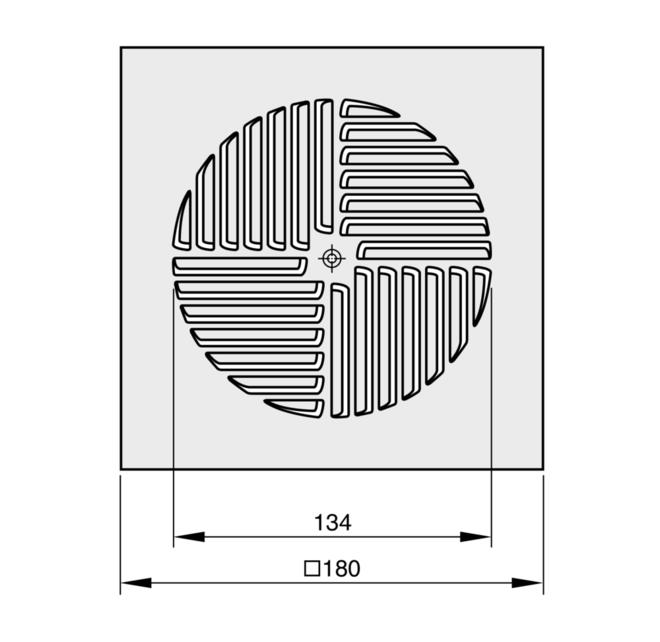

  • Vierkant tredewervelrooster met ronde doorlaat

SD-R-LR

Uitvoering

  • Rond tredewervelrooster met ronde doorlaat

SD-Q-LQ

Uitvoering

  • Vierkant tredewervelrooster met vierkante doorlaat

SD-Q-LR

Uitvoering

  • Vierkant tredewervelrooster met ronde doorlaat

SD-R-LR

Uitvoering

  • Rond tredewervelrooster met ronde doorlaat

SD
SD

Inbouwvoorbeelden, Inbouwdetails, Kenmerken en definities

  • Inbouwvoorbeelden
  • Inbouwdetails
  • Kenmerken en definities

Inbouw en inbedrijfname

  • Vlakke inbouw in niet beloopbare horizontale, schuine of verticale vlakken
  • Schuine inblaas bij inbouw met traverse
  • Parallele inblaas bij inbouw met aansluittuit


Schematische weergave ter verduidelijking van het inbouwdetail.

Inbouw en inbedrijfname

  • Vlakke inbouw in niet beloopbare horizontale, schuine of verticale vlakken
  • Schuine inblaas bij inbouw met traverse
  • Parallele inblaas bij inbouw met aansluittuit


Schematische weergave ter verduidelijking van het inbouwdetail.

Definities

LWA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δtz [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δpt [Pa]

Totaal drukverlies

Aeff [m²]

Effectief uitblaasoppervlak


Alle geluidvermogens zijn gebaseerd op 1 pW.

Definities

LWA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δtz [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δpt [Pa]

Totaal drukverlies

Aeff [m²]

Effectief uitblaasoppervlak


Alle geluidvermogens zijn gebaseerd op 1 pW.

Downloads

Product informatie

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Deel deze pagina

Beveel deze pagina aan

U kunt deze pagina delen door de link te delen.

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanbeveling is verzonden naar de ontvanger.

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Attachment (max. 10MB)

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399
