Plaatsing in gangzones

Verwarming, verticaal uitblaaspatroon

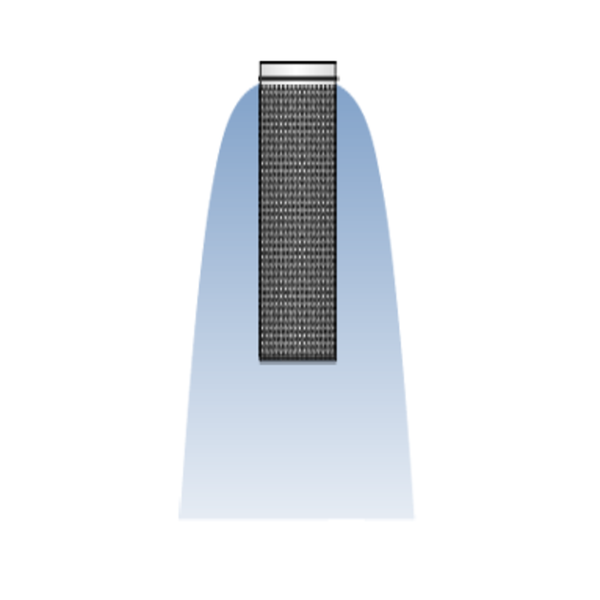

Koeling, klokvormig uitblaaspatroon

Online beschikbaar - Nu configureren

Verdringingsrooster industriële toepassing met luchtvervuilende processen.

Verdringingsroosters met klokvormige turbulentarme uitblaas bij koeling

Nominale grootten 250, 355, 450, 560 mm
Luchtoeveelheidsbereik 205 – 1570 l/s of 738 – 5652 m³/h
Huis van verzinkt plaatstaal.
Voor constante en variabele luchthoeveelheden
Vrijhangende plaatsing, wand- of kolombevestiging
Turbulentarme verdringingsstroming
Handmatig en motorisch verstelbare uitblaasrichting
Ketting voor handverstelling van de uitblaasrichting

Optionele uitrusting en toebehoren

Zichtzijde van het rooster in kleuren volgens RAL Classic
Elektrische en thermische servomotor voor verstelling van de uitblaasrichting
Ketting voor handverstelling van de uitblaasrichting
Wandhouder

Initialize order code

Toepassing

Toepassing

Verdringingsroosters serie QSH als luchttoevoerrooster voor industrietoepassing met luchtverontreinigende processen
Klokvormig uitblaaspatroon bij koeling, verticaal uitblaaspatroon bij verwarming
Turbulentarme verdringing van schadelijke stoffen uit de leefzone
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –8 tot +12 K
Vrijhangende plaatsing of montage aan kolommen of wanden op 3,5 – 10 m hoogte
Plaatsing bij voorkeur buiten verblijfsgebieden, bijv. in gangzones
Optimaal voor aansturing door temperatuurverschilregeling met de serie TDC

Speciale kenmerken

Klokvormig, turbulentarm uitblaaspatroon bij koeling
Verstelling van de uitblaasrichting handmatig, met elektrische of thermische servomotor

Nominale grootten

250, 355, 450, 560 mm

Toepassing

Verdringingsroosters serie QSH als luchttoevoerrooster voor industrietoepassing met luchtverontreinigende processen
Klokvormig uitblaaspatroon bij koeling, verticaal uitblaaspatroon bij verwarming
Turbulentarme verdringing van schadelijke stoffen uit de leefzone
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –8 tot +12 K
Vrijhangende plaatsing of montage aan kolommen of wanden op 3,5 – 10 m hoogte
Plaatsing bij voorkeur buiten verblijfsgebieden, bijv. in gangzones
Optimaal voor aansturing door temperatuurverschilregeling met de serie TDC

Speciale kenmerken

Klokvormig, turbulentarm uitblaaspatroon bij koeling
Verstelling van de uitblaasrichting handmatig, met elektrische of thermische servomotor

Nominale grootten

250, 355, 450, 560 mm

Beschrijving

Onderdelen en eigenschappen

Huis met geperforeerd rooster
Luchtverdeelschijf voor verstelling van de uitblaasrichting
Verticale aansluiting

Aanbouwdelen

Handverstelling met ketting ca. 2,0 m
B: handverstellung met Bowdenkabel ca. 2,8 m
E*: Elektrische servomotor
T: thermische aandrijving

Toebehoren

W00: wandhouder
K00: kettinghouder
WK0: wand- en kettinghouder

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Materialen en afwerking

Huis met bodemplaat, traverse en luchtverdeelschijf van verzinkt staalplaat
Ketting van verzinkt staal
Geleiderollen van kunststof, volgens UL 94, V-0, vlamwerend
B: Handhendel van verzinkt staal, Bowdenkabel van verzinkt staal, PE-ommanteld
P0: poedergecoat, RAL 9010, wit
P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Onderdelen en eigenschappen

Huis met geperforeerd rooster
Luchtverdeelschijf voor verstelling van de uitblaasrichting
Verticale aansluiting

Aanbouwdelen

Handverstelling met ketting ca. 2,0 m
B: handverstellung met Bowdenkabel ca. 2,8 m
E*: Elektrische servomotor
T: thermische aandrijving

Toebehoren

W00: wandhouder
K00: kettinghouder
WK0: wand- en kettinghouder

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Materialen en afwerking

Huis met bodemplaat, traverse en luchtverdeelschijf van verzinkt staalplaat
Ketting van verzinkt staal
Geleiderollen van kunststof, volgens UL 94, V-0, vlamwerend
B: Handhendel van verzinkt staal, Bowdenkabel van verzinkt staal, PE-ommanteld
P0: poedergecoat, RAL 9010, wit
P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Schematische weergave, QSH met elektrische servomtor

① Behuizing
② Bodemplaat
③ Luchtverdeelschijf
④ Traverse
⑤ Luchtaansluiting
Optioneel
⑥ Kabeldoorvoer
⑦ Elektrische servomotor

Functiebeschrijving

Met deze verdringingsroosters stroomt de lucht met lage snelheid vanaf boven turbulentarm de ruimte in. Daarmee wordt een goede luchtkwaliteit in de leefzone bereikt

Verdringingsroosters serie QSH worden bij voorkeur als luchttoevoerrooster voor industrietoepassing met luchtverontreinigende processen toegepast Ze worden buiten verblijfsgebieden geplaatst, bijvoorbeeld boven gangen. Door een verstelbare luchtverdeelschijf wordt de uitblaasrichting voor verwarming of koeling aangepast. Het toevoertemperatuurverschil kan –8 tot +12 K zijn.

Koelen

Bij koeling stroomt de lucht klokvormig naar beneden. Vergelijkbaar met verdringing breidt de stroming zich over het gehele vloeroppervlak uit. Bij warmtebronnen zoals mensen en apparaten ontstaat een convectiestroming, zodat de lucht primair in deze zones wordt ververst.

Verwarmen

Verwarming gebeurt met verticale uitblaas.

De verstelling van de luchtverdeelschijf kan handmatig of met een elektrische of thermische servomotor.

De afvoerroosters bij voorkeur hoog, boven de leefzone, plaatsen.

Functiebeschrijving

Met deze verdringingsroosters stroomt de lucht met lage snelheid vanaf boven turbulentarm de ruimte in. Daarmee wordt een goede luchtkwaliteit in de leefzone bereikt

Koelen

Verwarmen

Verwarming gebeurt met verticale uitblaas.

De verstelling van de luchtverdeelschijf kan handmatig of met een elektrische of thermische servomotor.

De afvoerroosters bij voorkeur hoog, boven de leefzone, plaatsen.

Nominale grootten	250, 355, 450, 560 mm
Minimale luchthoeveelheid	205 – 785 l/s of 738 – 2826 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 55 dB(A)	410 – 1570 l/s of 1476 – 5652 m³/h
Toevoerluchttemperatuurverschil	–8 tot +12 K

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 55 dB (A).

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 55 dB (A).

QSH, luchttoevoer, horizontale uitblaas, geluidvermogen en drukverlies

Nominale grootte	V		Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)
250	205	738	12	31
250	270	972	20	41
250	340	1224	32	48
250	410	1476	47	55
355	335	1206	11	34
355	435	1566	18	43
355	535	1926	27	50
355	635	2286	39	55
450	470	1692	9	27
450	625	2250	16	39
450	780	2808	25	48
450	940	3384	36	55
560	785	2826	14	29
560	1050	3780	25	40
560	1310	4716	39	49
560	1570	5662	56	55

QSH, luchttoevoer, vertikale uitblaas, geluidvermogen en drukverlies

Nominale grootte	V		Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)
250	205	738	12	36
250	265	954	21	44
250	335	1206	33	51
250	385	1386	44	55
355	335	1206	11	38
355	420	1512	17	45
355	505	1818	25	51
355	590	2124	34	55
450	470	1692	10	33
450	595	2142	16	42
450	725	2610	24	49
450	855	3078	33	55
560	785	2826	15	36
560	990	3564	24	45
560	1180	4248	34	51
560	1370	4932	46	55

Verdringingsroosters met rond huis voor industriële toepassing met luchtvervuilende processen. Met verstelbare luchtverdeelschijf voor klokvormige tot verticale inblaas. Voor vrijhangende plaatsing en voor wand- en kolombevestiging, bij voorkeur buiten verblijfsgebieden, bijvoorbeeld in gangzones.

Verdringingsrooster, opgebouwd uit het huis met geperforeerd front, luchtverdeelschijf en verticale aansluiting.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Klokvormig, turbulentarm uitblaaspatroon bij koeling
Verstelling van de uitblaasrichting handmatig, met elektrische of thermische servomotor

Materialen en afwerking

Huis met bodemplaat, traverse en luchtverdeelschijf van verzinkt staalplaat
Ketting van verzinkt staal
Geleiderollen van kunststof, volgens UL 94, V-0, vlamwerend
B: Handhendel van verzinkt staal, Bowdenkabel van verzinkt staal, PE-ommanteld
P0: poedergecoat, RAL 9010, wit
P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

Nominale grootten: 250, 355, 450, 560 mm
Minimale luchthoeveelheid: 205 – 785 l/s of 738 – 2826 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 55 dB(A): 410 – 1570 l/s of 1476 – 5652 m³/h
Toevoerluchttemperatuurverschil: –8 tot +12 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Verdringingsrooster, opgebouwd uit het huis met geperforeerd front, luchtverdeelschijf en verticale aansluiting.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Klokvormig, turbulentarm uitblaaspatroon bij koeling
Verstelling van de uitblaasrichting handmatig, met elektrische of thermische servomotor

Materialen en afwerking

Huis met bodemplaat, traverse en luchtverdeelschijf van verzinkt staalplaat
Ketting van verzinkt staal
Geleiderollen van kunststof, volgens UL 94, V-0, vlamwerend
B: Handhendel van verzinkt staal, Bowdenkabel van verzinkt staal, PE-ommanteld
P0: poedergecoat, RAL 9010, wit
P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

Nominale grootten: 250, 355, 450, 560 mm
Minimale luchthoeveelheid: 205 – 785 l/s of 738 – 2826 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 55 dB(A): 410 – 1570 l/s of 1476 – 5652 m³/h
Toevoerluchttemperatuurverschil: –8 tot +12 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Deze besteksomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectie programma Easy Product Finder.

Serie
QSH Verdringingsrooster

Servomotor
Geen vermelding: handverstelling met ketting
B               Handverstelling met bowdenkabel
E4       230 V AC, 3-punts
E5       24 V AC/DC, 3-punts
E6       24 V AC/DC, modulerend 0 – 10 V DC
T       Thermische aandrijving

Nominale grootte [mm]
250
355
450
560

Bevestiging
       Geen opgaaf: zonder
W00       Met wandbevestiging
K00       Met kettinghouder (Alleen bij verstelling met ketting)
WK0       Met wand- en kettinghouder (Alleen bij handmatige verstelling met ketting)

Oppervlak zichtzijde
       Geen vermelding: verzinkt
P0       Poedergecoat, RAL 9010, wit
P1       Poedergecoat, RAL Classic kleur opgeven.

       Glansgraad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle andere RAL-kleuren 70 %

Bestelvoorbeeld QSH–E5/450/P1-RAL 9016

Servomotor	24 V AC/DC, 3-punts
Nominale grootte	450 mm
Bevestiging	Zonder
Oppervlak zichtzijde	RAL 9016, verkeerswit, glansgraad70 %

Toebehoren, Afmetingen en gewichten, Productdetails

Toebehoren wandhouder 00205500_0

① Rooster
② Hart rooster
③ Wandhouder binnendeel
④ Wandhouder buitendeel
⑤ Wandconsole

QSH

Handverstelling met ketting

QSH

Kettinghouder

① Kettinghouder

Inbouwdetails, Kenmerken en definities

Plaatsing in ganggebied

Voor industriële toepassing met luchtvervuilende processen.
Plaatsing bij voorkeur buiten verblijfsgebieden, bijv. in gangzones

Inbouw en inbedrijfname

Plaatsing op een hoogte van 3,5 – 10 m
Vrijhangende plaatsing
Verticale aansluiting
Bevestiging door vastschroeven van aansluittuit aan het luchtkanaal, indien voldoende stabiel opgehangen
Bevestiging aan wanden en kolommen met wandbevestiging (optioneel)
Eventueel kettinghouder en handhendel van Bowdenkabel aan de wand of kolom bevestigen

Schematische weergave ter verduidelijking van het inbouwdetail.

Inbouw en inbedrijfname

Plaatsing op een hoogte van 3,5 – 10 m
Vrijhangende plaatsing
Verticale aansluiting
Bevestiging door vastschroeven van aansluittuit aan het luchtkanaal, indien voldoende stabiel opgehangen
Bevestiging aan wanden en kolommen met wandbevestiging (optioneel)
Eventueel kettinghouder en handhendel van Bowdenkabel aan de wand of kolom bevestigen

Schematische weergave ter verduidelijking van het inbouwdetail.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van het rooster

m [kg]

Gewicht van het product

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil

Δp_t [Pa]

Totaal drukverlies

Alle geluidvermogens zijn gebaseerd op 1 pW.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van het rooster

m [kg]

Gewicht van het product

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil

Δp_t [Pa]

Totaal drukverlies

Alle geluidvermogens zijn gebaseerd op 1 pW.

Downloads

Product informatie

Product Data Sheet Type QSH

Product Data Sheet 1,4 MB pdf

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TECHNISCH NOODZAKELIJK

Deze cookies zijn nodig voor het goed functioneren van onze website en kunnen niet worden uitgeschakeld. Deze cookies worden in de regel alleen ingesteld als reactie op door u ondernomen acties, zoals het instellen van uw privacyvoorkeuren of het vullen van de winkelwagen. Daarnaast zijn beveiligingsrelevante functionaliteiten of ondersteuning via een speciale webchat geïntegreerd, inclusief alle sessiecookies van TROX die worden ingesteld nadat u zich als klant hebt aangemeld. U kunt uw browser instellen om deze cookies te blokkeren of u hierover te informeren. Als gevolg hiervan werken sommige delen van de website mogelijk niet zoals bedoeld.

STATISTIEKEN EN WEBSITE-ANALYSE

Deze cookies maken het mogelijk om gegevens te verzamelen voor statistieken en analyse zodat TROX de prestaties van de bezochte websites kan meten, technische problemen kan identificeren en aanknopingspunten kan vinden voor optimalisatie. Ze kunnen worden ingesteld door ons of door derden wiens diensten we op onze sites gebruiken. Gebruikers helpen ook bij het identificeren van bijvoorbeeld welke pagina's het vaakst of slechts zelden worden gebruikt of hoe mensen tussen webpagina's navigeren. Alle informatie die door derden wordt gebruikt, wordt geaggregeerd en geanonimiseerd.

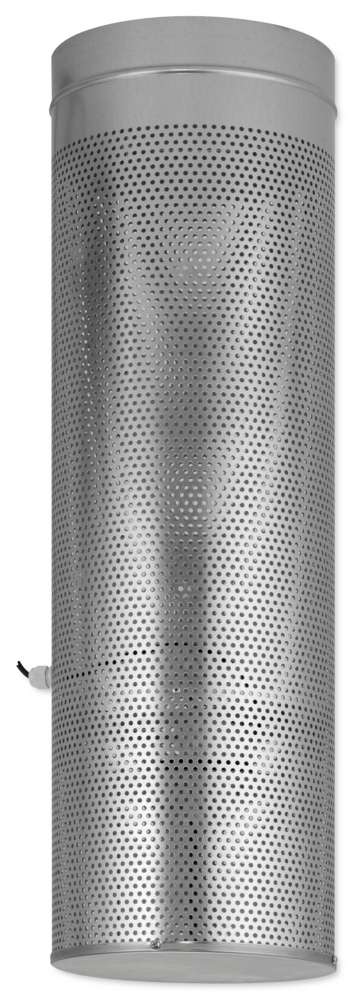

QSH

Verdringingsrooster industriële toepassing met luchtvervuilende processen.

Toepassing

Beschrijving

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Toebehoren, Afmetingen en gewichten, Productdetails

Inbouwdetails, Kenmerken en definities

Downloads

Product informatie

Product Data Sheet Type QSH

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING
