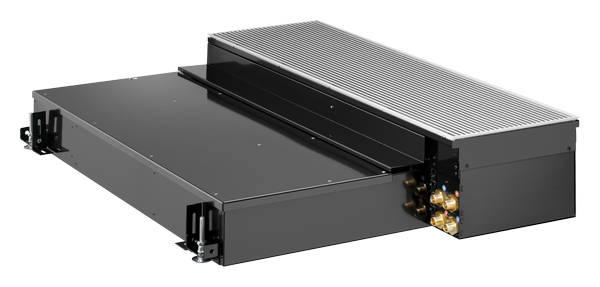

FSL-U-ZAS

Toe- en afvoerunit met recirulatielucht bijmenging

Decentrale ventilatie-units voor toe- en afvoerlucht, met recirculatielucht bijmenging, warmtewisselaar en warmteterugwinning gedurende het gehele jaar, voor comfortabele temperatuurregeling en ventilatie van ruimten

  • Akoestisch geoptimaliseerde EC ventilatoren met laag specifiek ventilatorvermogen, volgens EN 13779, categorie SFP-1
  • Kruisstroomwarmtewisselaar voor warmteterugwinning (lucht-lucht)
  • Warmtewisselaar voor verwarming en koeling, zowel in 2- als 4-pijps uitvoering mogelijk
  • Vermindering van fijnstof en pollen door middel van geïntegreerd luchtfilter volgens VDI 6022 - Filter klasse buitenlucht F7 en afvoerlucht G3
  • Afneembaar rooster voor toegang voor onderhoud van alle componenten
  • Gehele jaar condensvrije werking
  • Gemotoriseerde afsluitklep, stroomloos dicht
  • Bijmenging van recirculatielucht voor verhoging van het verwarmingsvermogen.
  • De modulair opgebouwde regeling FSL-CONTROL II is speciaal voor decentrale ventilatie units ontworpen
  • Zeer geringe hoogte benodigd in de verhoogde vloer
  • Projectspecifieke hoogte van de bovenkant van het rooster mogelijk


Optionele uitrusting en toebehoren

  • Luchtkwaliteitssensor
  • Buitenluchttemperatuursensor
  • Koppelingen
  • Hulsen voor inbouw van DB-aaansluiting

Toepassing

Toepassing

  • Decentrale toe- en afvoerunit met recirculatieluchtbijmenging serie FSL-U-ZAS voor inbouw in systeemvloeren
  • Ventilatie van ruimten, tot bij voorkeur max.6 m diepte
  • 2- of 4-pijps warmtewisselaars voor een comfortabele temperatuurregeling
  • Energetische voordelen van water als energiedrager voor verwarming en koeling worden benut
  • Meng- verdringende luchttoevoer
  • Voor nieuwbouw en renovatieprojecten

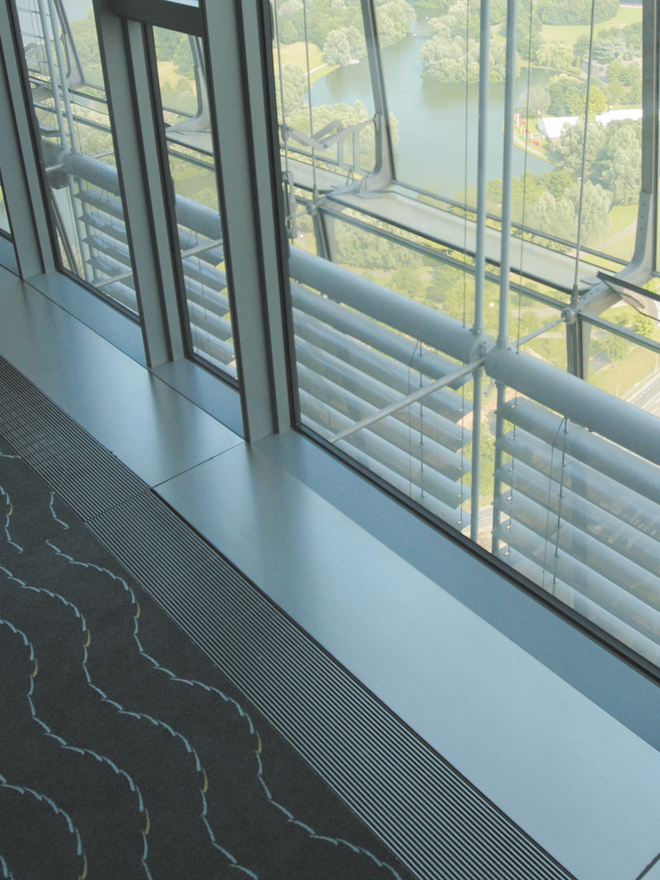

  • Toepassing bijvoorbeeld in kantoren, spreekamers en ruimten met glas van vloer tot plafond

Speciale kenmerken

  • 2 energie-efficiënte en akoestisch geoptimaliseerde EC-ventilatoren met laag specifiek ventilatorvermogen, volgens EN 13779, categorie SFP-1
  • Hoger vermogen door bijmenging van recirculatielucht
  • Luchttoevoer volgens het meng-verdringingsprincipe
  • Hygiënisch getest en gecertificeerd volgens VDI 6022
  • Vanwege de compacte bouw bijzonder geschikt voor toepassing in renovatieprojecten
  • Normaliter zijn voor het klimatiseren van ruimten, geen extra koel- en verwarmingsvoorzieningen meer noodzakelijk
  • Hoeveelheidsregeling van de toe- en afvoerlucht op basis van luchtkwaliteit is mogelijk

Toepassing

  • Decentrale toe- en afvoerunit met recirculatieluchtbijmenging serie FSL-U-ZAS voor inbouw in systeemvloeren
  • Ventilatie van ruimten, tot bij voorkeur max.6 m diepte
  • 2- of 4-pijps warmtewisselaars voor een comfortabele temperatuurregeling
  • Energetische voordelen van water als energiedrager voor verwarming en koeling worden benut
  • Meng- verdringende luchttoevoer
  • Voor nieuwbouw en renovatieprojecten
  • Toepassing bijvoorbeeld in kantoren, spreekamers en ruimten met glas van vloer tot plafond

Speciale kenmerken

  • 2 energie-efficiënte en akoestisch geoptimaliseerde EC-ventilatoren met laag specifiek ventilatorvermogen, volgens EN 13779, categorie SFP-1
  • Hoger vermogen door bijmenging van recirculatielucht
  • Luchttoevoer volgens het meng-verdringingsprincipe
  • Hygiënisch getest en gecertificeerd volgens VDI 6022
  • Vanwege de compacte bouw bijzonder geschikt voor toepassing in renovatieprojecten
  • Normaliter zijn voor het klimatiseren van ruimten, geen extra koel- en verwarmingsvoorzieningen meer noodzakelijk
  • Hoeveelheidsregeling van de toe- en afvoerlucht op basis van luchtkwaliteit is mogelijk

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

  • Functie
  • Technische gegevens
  • Snelselectie
  • Bestekomschrijving
  • Bestelsleutel

Functiebeschrijving

Decentrale toe- en afvoerunits met bijmenging van recirculatielucht, zorgen voor ventilatie, koeling en verwarming.

De buitenlucht wordt door middel van een EC-radiaalventilator aangezogen en stroomt door de gemotoriseerde afsluitklep het fijnstoffilter F7 en de recirculatieklep.

Na de ventilator stroomt de buitenlucht door de warmteterugwinning en de warmtewisselaar voor verwarming en/of koeling.

De toevoerlucht stroomt volgens het meng-verdring principe de ruimte in.

Naar behoefte wordt buitenlucht gemengd met secundaire lucht, dit om de luchttoevoer en daarmee het thermisch vermogen te vergroten.

De afvoerlucht wordt via een vlakfilter G3 door de warmteterugwinning, de ventilator en afsluitklep naar buiten geleid.

Voor nachtkoeling opent een gemotoriseerde afsluitklep een ander luchtafvoerkanaal, om de afvoerlucht om de warmteterugwinning heen direct naar de afvoerventilator te voeren.

Functiebeschrijving

Decentrale toe- en afvoerunits met bijmenging van recirculatielucht, zorgen voor ventilatie, koeling en verwarming.

De buitenlucht wordt door middel van een EC-radiaalventilator aangezogen en stroomt door de gemotoriseerde afsluitklep het fijnstoffilter F7 en de recirculatieklep.

Na de ventilator stroomt de buitenlucht door de warmteterugwinning en de warmtewisselaar voor verwarming en/of koeling.

De toevoerlucht stroomt volgens het meng-verdring principe de ruimte in.

Naar behoefte wordt buitenlucht gemengd met secundaire lucht, dit om de luchttoevoer en daarmee het thermisch vermogen te vergroten.

De afvoerlucht wordt via een vlakfilter G3 door de warmteterugwinning, de ventilator en afsluitklep naar buiten geleid.

Voor nachtkoeling opent een gemotoriseerde afsluitklep een ander luchtafvoerkanaal, om de afvoerlucht om de warmteterugwinning heen direct naar de afvoerventilator te voeren.

trox_blau20

Breedte

1100 mm

trox_blau20

Hoogte

150 mm onder de systeemvloer, bovenzijde luchtrooster projectspecifiek, minstens 196 mm

trox_blau20

Diepte

860 mm

trox_blau20

Roosterdiepte

340 mm

trox_blau20

Hoeveelheid buitenlucht

0 – 33 l/s of 0 – 120 m³/h

trox_blau20

Hoeveelheid toevoerlucht

150 m³/h

trox_blau20

Koelvermogen

427 W

trox_blau20

Verwarmingsvermogen

1460 W

trox_blau20

Maximale waterzijdige bedrijfsdruk

6 bar

trox_blau20

Maximale bedrijfstemperatuur

60 °C

trox_blau20

Geluidvermogen

43 dB(A) bij 33 l/s of 120 m³/h

trox_blau20

Voedingsspanning

230 V AC ±10 %, 50/60 Hz

Breedte

1100 mm

Hoogte

150 mm onder de systeemvloer, bovenzijde luchtrooster projectspecifiek, minstens 196 mm

Diepte

860 mm

Roosterdiepte

340 mm

Hoeveelheid buitenlucht

0 – 33 l/s of 0 – 120 m³/h

Hoeveelheid toevoerlucht

150 m³/h

Koelvermogen

427 W

Verwarmingsvermogen

1460 W

Maximale waterzijdige bedrijfsdruk

6 bar

Maximale bedrijfstemperatuur

60 °C

Geluidvermogen

43 dB(A) bij 33 l/s of 120 m³/h

Voedingsspanning

230 V AC ±10 %, 50/60 Hz


FSL-U-ZAS (Selectievoorbeelden) trox_blau20

Hoeveelheid buitenlucht

l/s

25

25

33

trox_blau20

Hoeveelheid buitenlucht

m³/h

90

90

120

trox_blau20

Hoeveelheid toevoerlucht

l/s

25

42

42

trox_blau20

Hoeveelheid toevoerlucht

m³/h

90

150

150

trox_blau20

Totaal koelvermogen

W

299

414

427

trox_blau20

Koelvermogen ruimte

W

225

311

306

trox_blau20

Luchttemperatuur na warmterugwinning

°C

28,6

28,2

28,6

trox_blau20

Relatieve luchtvochtigheid na warmteterugwinning

%

49,0

51,0

49,1

trox_blau20

Watergehalte

g/kg

11,9

11,9

12,0

trox_blau20

Toevoerluchttemperatuur

°C

18,5

19,8

19,9

trox_blau20

Condensaat

g/h

0

0

0

trox_blau20

waterhoeveelheid

l/h

70

80

80

trox_blau20

Watertoevoertemperatuur

°C

16,0

16,0

16,0

trox_blau20

Waterretourtemperatuur

°C

19,7

20,4

20,6

trox_blau20

Drukverlies waterzijdig

kPa

6,7

8,4

8,4

trox_blau20

Totaal verwarmingsvermogen

W

844

1290

1460

trox_blau20

Verwarmingsvermogen ruimte

W

445

631

651

trox_blau20

Luchttemperatuur na warmterugwinning

°C

9,0

9,0

6,5

trox_blau20

Toevoerluchttemperatuur

°C

35,8

33,6

34,0

trox_blau20

waterhoeveelheid

l/h

30

50

60

trox_blau20

Watertoevoertemperatuur

°C

50,0

50,0

50,0

trox_blau20

Waterretourtemperatuur

°C

25,7

27,7

29,0

trox_blau20

Drukverlies waterzijdig

kPa

1,3

3,3

4,6

FSL-U-ZAS (Selectievoorbeelden)

Hoeveelheid buitenlucht

l/s

25

25

33

Hoeveelheid buitenlucht

m³/h

90

90

120

Hoeveelheid toevoerlucht

l/s

25

42

42

Hoeveelheid toevoerlucht

m³/h

90

150

150

Totaal koelvermogen

W

299

414

427

Koelvermogen ruimte

W

225

311

306

Luchttemperatuur na warmterugwinning

°C

28,6

28,2

28,6

Relatieve luchtvochtigheid na warmteterugwinning

%

49,0

51,0

49,1

Watergehalte

g/kg

11,9

11,9

12,0

Toevoerluchttemperatuur

°C

18,5

19,8

19,9

Condensaat

g/h

0

0

0

waterhoeveelheid

l/h

70

80

80

Watertoevoertemperatuur

°C

16,0

16,0

16,0

Waterretourtemperatuur

°C

19,7

20,4

20,6

Drukverlies waterzijdig

kPa

6,7

8,4

8,4

Totaal verwarmingsvermogen

W

844

1290

1460

Verwarmingsvermogen ruimte

W

445

631

651

Luchttemperatuur na warmterugwinning

°C

9,0

9,0

6,5

Toevoerluchttemperatuur

°C

35,8

33,6

34,0

waterhoeveelheid

l/h

30

50

60

Watertoevoertemperatuur

°C

50,0

50,0

50,0

Waterretourtemperatuur

°C

25,7

27,7

29,0

Drukverlies waterzijdig

kPa

1,3

3,3

4,6


Decentrale toe- en afvoerunit met recirculatieluchtbijmenging voor inbouw in systeemvloeren. Voor gecontroleerde ventilatie van ruimten, instandhouden van comfortabele ruimtetemperatuur en luchtkwalteit.

Unit bestaat uit de behuizing, onderdelen voor luchtbehandeling, elektrische en regeltechnische componenten.

Units hebben energie-efficiënte EC-ventilatoren voor toe- en afvoerlucht, kruisstroom warmterugwinning en warmtewisselaar voor 2- of 4-pijps systemen, fijnstoffilter F7 voor toevoerlucht en filter G3 voor afvoerlucht, afsluitkleppen en een recirculatieklep met servomotor.

Elektrische en regeltechnische componenten in de unit zijn in de fabriek bedraad. Separate regelbox voor aansluiten van externer regeltechnische componenten met ca. 1 m lange kabel naar de unit.

Wateraansluitingen G½, vlakdichtend.

Hygiëne volgens VDI 6022. Energieklasse A volgens richtlijn 2009/125/EG (ErP)

Speciale kenmerken

  • 2 energie-efficiënte en akoestisch geoptimaliseerde EC-ventilatoren met laag specifiek ventilatorvermogen, volgens EN 13779, categorie SFP-1
  • Hoger vermogen door bijmenging van recirculatielucht
  • Luchttoevoer volgens het meng-verdringingsprincipe
  • Hygiënisch getest en gecertificeerd volgens VDI 6022
  • Vanwege de compacte bouw bijzonder geschikt voor toepassing in renovatieprojecten
  • Normaliter zijn voor het klimatiseren van ruimten, geen extra koel- en verwarmingsvoorzieningen meer noodzakelijk
  • Hoeveelheidsregeling van de toe- en afvoerlucht op basis van luchtkwaliteit is mogelijk

Materialen en afwerking

  • Huis, filterdeksel, ventilatoren en stelpoten van verzinkt plaatstaal
  • Warmtewisselaar bestaat uit koperen buizen met aluminium lamellen
  • Patenwarmtewisselaar van aluminium
  • Luchttoevoerfilter F7, medium kunststofvezel, raam van vliesstof
  • Afvoerluchtfilter G3, medium kunststofvezel
  • Afdichtingen van materiaal met gesloten celstructuur
  • Isolatie van minerale wol
  • Huis gepoedercoat, RAL9005, zwart


Mineraalwol

  • Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
  • RAL-Gütezeichen RAL-GZ 388
  • Hygiënisch onschadelijk door biologisch afbreekbaarheid volgens TRGS 905 en EU-richtlijn 97/69/EG
  • Beschermd tegen erosie tot een luchtsnelheid van max 20 m/s door een toplaag van glaszijde.
  • Ongevoelig voor schimmel- of bacteriegroei

Technische gegevens

  • Breedte: 1100 mm
  • Hoogte: 150 mm onder de systeemvloer, bovenzijde luchtrooster projectspecifiek, minstens 196 mm
  • Diepte: 860 mm
  • Roosterdiepte 340 mm
  • Buitenluchthoeveelheid: 0 – 33 l/s of 0 – 120 m³/h
  • Toevoerluchthoeveelheid: maximaal 42 l/s of 150 m³/h
  • Koelvermogen: maximaal 730 W
  • Verwarmingsvermogen: maximaal 1980 W
  • Watertoevoer verwarmen: maximaal 60 °C
  • Maximale bedrijfsdruk waterzijdig: 6 bar
  • Geluidvermogen: 43 dB(A) bij 33 l/s of 120 m³/h
  • Voedingsspanning: 230 V AC ±10 %, 50/60 Hz

Regeling FSL-CONTROL II

Modulaire regeling speciaal ontworpen voor ruimteregeling met decentrale ventilatie units. Het systeem stuurt en schakelt de ventielen, servomotoren en ventilatoren van de units, om de comfortparameters van de ruimte vraagafhankelijk en energie-efficiënt te bereiken. Door het veelvoud aan functionaliteiten, voelers en uitbreidingen zijn individuele regelingsconcepten mogelijk. Daarbij hoort ook de integratie in het GBS.

Regelmodule (basis unit)

De regelmodule stuurt afhankelijk van de vraag de ventielen, servomotoren en ventilatoren van de unit.

  • 1 Regelmodule per unit
  • Regelmodule in de unit geïntegreerd en bedraad
  • Cascaderegeling van de ruimte- en toevoerluchttemperatuur bij behoud van de minimale buitenluchthoeveelheid
  • Regeling met 3 bedrijfstoestanden: aanwezig, standby, afwezig
  • Vorstbeveiliging door uitschakelen van de ventilatoren, sluiten van de afsluitkleppen en openen van het verwarmingsventiel
  • Configuratiegegevens opgeslagen in geheugen
  • Aansturing van de toe- en afvoerventilatoren in maximaal vijf toerentallen
  • 3 digitale ingangen
  • 2 temperatuuringangen
  • 5 digitale uitgangen
  • 4 analoge uitgangen
  • 2 PWM-uitgangen

Ruimtemodule (Master)

De ruimtemodule is de centrale regelingseenheid van de ruimte. Ruimtetemperatuur en luchtkwaliteit evenals gewenste bedrijfstoestand worden hier verwerkt. De ruimtemodule stuurt de regelmodule van minstens één unit.

  • Minstens één ruimtemodule per ruimte
  • 4 digitale ingangen
  • 2 analoge ingangen
  • 2 temperatuuringangen
  • 2 digitale uitgangen
  • 2 analoge uitgangen
  • Aansluiting luchtvochtigheidssensor
  • Aansluiting luchtkwaliteitssensor (VOC)
  • Aansluiting voor communicatie LonWorks LON-FTT10, BACnet MS/TP of Modbus RTU
  • Aansluiting voor klok (RTC)

Temperatuurvoeler

Temperatuurvoeler voor meting van de toevoer- en afvoerluchttemperatuur.

  • Master: 3 temperatuurvoelers, slave: 2 temperatuurvoelers
  • Sensor : NTC
  • Meetbereik: 0 – 40 °C
  • Weerstand: 10 kΩ bij 25 °C

Luchtkwaliteitssensor

Luchtkwaliteitssensor voor vraaggestuurde aansturing van het ventilatortoerental.

  • Master: 1 luchtkwaliteitssensor
  • Sensor: Micro-metaaloxide-halfgeleider voor meting van de concentratie van vluchtige organische stoffen (VOC)
  • De VOC-concentratie correleert met de CO2-concentratie van de ruimtelucht
  • Gemeten worden onder andere alkoholen, aldehyden, ketonen, aromaten en alkenen
  • Meetbereik: 0 – 2000 ppm
  • Hoge herkenningsgraad
  • Zelftest
  • Automatische nulpuntcorrectie
  • Bedrijfstemperatuur 0 – 50 °C

Ventiel met servomotor

Ventiel met thermo-elektrische servomotor voor regeling van de waterhoeveelheid van de warmtewisselaar.


Ventiel

  • Nominale grootte: DN 10
  • Nominale druk: PN 16
  • kVs-waarde: 0,25, 0,40, 0,63 of 1,0
  • Maximaal toelaatbaar drukverschil: 100 kPa
  • Maximaal toelaatbare mediumtemperatuur: 110 °C
  • Huis van roodkoper (RG5)
  • Kegel en zitting van messing


Servomotor

  • Stelkracht: 100 N
  • Nominale slag: 4 mm
  • Steltijd: 30 s/mm
  • Ventieladapter 10 VA

Bediening

Ruimtebediening met standenschakelaar

  • Master: 1 ruimtebediening
  • Met ruimtetemperatuurvoeler, stelknop, controlelamp, driestanden ventilatorschakelaar en bedrijfstoestandschakelaar (automatisch, uit)
  • Sensor: NTC, 20 kΩ bij 25 °C
  • Afmetingen: 99 × 104 × 30 mm (B × H × T)

Real time clock (RTC)

Real time clock voor uitbreiding van de functies van de ruimtemodule

  • Master: 1 Real ime clock
  • Voor inbouw op de ruimtemodule
  • Met tijdprogramma voor zeven dagen met 5 schakelpunten
  • Automatische omschakeling tussen zomertijd en wintertijd
  • Sturing van nachtkoeling
  • Batterijvoeding

LonWorks LON-FTT10

LonWorks voor de ruimtemodule voor integratie in GBS

  • Master: 1 Aansluiting
  • Voor inbouw op de ruimtemodule
  • Met controlelamp (service, data zenden, data ontvangen), serviceknop en intern doorverbonden dubbele klemmen
  • LonWorks LON-FTT10
  • Netwerk: Free topology, twisted pair
  • Communicatie: Standaard-netwerkvariabelen (SNVT)

BACnet MS/TP of Modbus RTU

BACnet MS/TP of Modbus RTU voor ruimtemodule voor integratie in GBS.

  • Master: 1 Aansluiting
  • Voor inbouw op de ruimtemodule
  • Met controlelamp (fout, data-overdracht) en intern doorverbonden dubbele klemmen
  • BACnet MS/TP of Modbus RTU, schakelaar voor omschakeling
  • Netwerkadres en parameters configureerbaar
  • Controlelamp voor status en data-overdracht

Voetventiel

Voetventiel voor afsluiten van water bij warmtewisselaar.

  • Nominale grootte: DN 15
  • Nominale druk: PN 10
  • Maximaal toelaatbare mediumtemperatuur: 110 °C
  • Huis en bescherkap van messing, vernikkeld
  • Ventieldeel van messing
  • O-ringdichting van EPDM

Selectiegegevens

Buitenlucht

  • V_________________[m³/h]

Toevoerlucht

  • V_________________[m³/h]

Koelvermogen ruimte

  • Q_________________[W]

Verwarmingsvermogen ruimte

  • Q_________________[W]


  • LWA_______________[dB(A)]

Decentrale toe- en afvoerunit met recirculatieluchtbijmenging voor inbouw in systeemvloeren. Voor gecontroleerde ventilatie van ruimten, instandhouden van comfortabele ruimtetemperatuur en luchtkwalteit.

Unit bestaat uit de behuizing, onderdelen voor luchtbehandeling, elektrische en regeltechnische componenten.

Units hebben energie-efficiënte EC-ventilatoren voor toe- en afvoerlucht, kruisstroom warmterugwinning en warmtewisselaar voor 2- of 4-pijps systemen, fijnstoffilter F7 voor toevoerlucht en filter G3 voor afvoerlucht, afsluitkleppen en een recirculatieklep met servomotor.

Elektrische en regeltechnische componenten in de unit zijn in de fabriek bedraad. Separate regelbox voor aansluiten van externer regeltechnische componenten met ca. 1 m lange kabel naar de unit.

Wateraansluitingen G½, vlakdichtend.

Hygiëne volgens VDI 6022. Energieklasse A volgens richtlijn 2009/125/EG (ErP)

Speciale kenmerken

  • 2 energie-efficiënte en akoestisch geoptimaliseerde EC-ventilatoren met laag specifiek ventilatorvermogen, volgens EN 13779, categorie SFP-1
  • Hoger vermogen door bijmenging van recirculatielucht
  • Luchttoevoer volgens het meng-verdringingsprincipe
  • Hygiënisch getest en gecertificeerd volgens VDI 6022
  • Vanwege de compacte bouw bijzonder geschikt voor toepassing in renovatieprojecten
  • Normaliter zijn voor het klimatiseren van ruimten, geen extra koel- en verwarmingsvoorzieningen meer noodzakelijk
  • Hoeveelheidsregeling van de toe- en afvoerlucht op basis van luchtkwaliteit is mogelijk

Materialen en afwerking

  • Huis, filterdeksel, ventilatoren en stelpoten van verzinkt plaatstaal
  • Warmtewisselaar bestaat uit koperen buizen met aluminium lamellen
  • Patenwarmtewisselaar van aluminium
  • Luchttoevoerfilter F7, medium kunststofvezel, raam van vliesstof
  • Afvoerluchtfilter G3, medium kunststofvezel
  • Afdichtingen van materiaal met gesloten celstructuur
  • Isolatie van minerale wol
  • Huis gepoedercoat, RAL9005, zwart


Mineraalwol

  • Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
  • RAL-Gütezeichen RAL-GZ 388
  • Hygiënisch onschadelijk door biologisch afbreekbaarheid volgens TRGS 905 en EU-richtlijn 97/69/EG
  • Beschermd tegen erosie tot een luchtsnelheid van max 20 m/s door een toplaag van glaszijde.
  • Ongevoelig voor schimmel- of bacteriegroei

Technische gegevens

  • Breedte: 1100 mm
  • Hoogte: 150 mm onder de systeemvloer, bovenzijde luchtrooster projectspecifiek, minstens 196 mm
  • Diepte: 860 mm
  • Roosterdiepte 340 mm
  • Buitenluchthoeveelheid: 0 – 33 l/s of 0 – 120 m³/h
  • Toevoerluchthoeveelheid: maximaal 42 l/s of 150 m³/h
  • Koelvermogen: maximaal 730 W
  • Verwarmingsvermogen: maximaal 1980 W
  • Watertoevoer verwarmen: maximaal 60 °C
  • Maximale bedrijfsdruk waterzijdig: 6 bar
  • Geluidvermogen: 43 dB(A) bij 33 l/s of 120 m³/h
  • Voedingsspanning: 230 V AC ±10 %, 50/60 Hz

Regeling FSL-CONTROL II

Modulaire regeling speciaal ontworpen voor ruimteregeling met decentrale ventilatie units. Het systeem stuurt en schakelt de ventielen, servomotoren en ventilatoren van de units, om de comfortparameters van de ruimte vraagafhankelijk en energie-efficiënt te bereiken. Door het veelvoud aan functionaliteiten, voelers en uitbreidingen zijn individuele regelingsconcepten mogelijk. Daarbij hoort ook de integratie in het GBS.

Regelmodule (basis unit)

De regelmodule stuurt afhankelijk van de vraag de ventielen, servomotoren en ventilatoren van de unit.

  • 1 Regelmodule per unit
  • Regelmodule in de unit geïntegreerd en bedraad
  • Cascaderegeling van de ruimte- en toevoerluchttemperatuur bij behoud van de minimale buitenluchthoeveelheid
  • Regeling met 3 bedrijfstoestanden: aanwezig, standby, afwezig
  • Vorstbeveiliging door uitschakelen van de ventilatoren, sluiten van de afsluitkleppen en openen van het verwarmingsventiel
  • Configuratiegegevens opgeslagen in geheugen
  • Aansturing van de toe- en afvoerventilatoren in maximaal vijf toerentallen
  • 3 digitale ingangen
  • 2 temperatuuringangen
  • 5 digitale uitgangen
  • 4 analoge uitgangen
  • 2 PWM-uitgangen

Ruimtemodule (Master)

De ruimtemodule is de centrale regelingseenheid van de ruimte. Ruimtetemperatuur en luchtkwaliteit evenals gewenste bedrijfstoestand worden hier verwerkt. De ruimtemodule stuurt de regelmodule van minstens één unit.

  • Minstens één ruimtemodule per ruimte
  • 4 digitale ingangen
  • 2 analoge ingangen
  • 2 temperatuuringangen
  • 2 digitale uitgangen
  • 2 analoge uitgangen
  • Aansluiting luchtvochtigheidssensor
  • Aansluiting luchtkwaliteitssensor (VOC)
  • Aansluiting voor communicatie LonWorks LON-FTT10, BACnet MS/TP of Modbus RTU
  • Aansluiting voor klok (RTC)

Temperatuurvoeler

Temperatuurvoeler voor meting van de toevoer- en afvoerluchttemperatuur.

  • Master: 3 temperatuurvoelers, slave: 2 temperatuurvoelers
  • Sensor : NTC
  • Meetbereik: 0 – 40 °C
  • Weerstand: 10 kΩ bij 25 °C

Luchtkwaliteitssensor

Luchtkwaliteitssensor voor vraaggestuurde aansturing van het ventilatortoerental.

  • Master: 1 luchtkwaliteitssensor
  • Sensor: Micro-metaaloxide-halfgeleider voor meting van de concentratie van vluchtige organische stoffen (VOC)
  • De VOC-concentratie correleert met de CO2-concentratie van de ruimtelucht
  • Gemeten worden onder andere alkoholen, aldehyden, ketonen, aromaten en alkenen
  • Meetbereik: 0 – 2000 ppm
  • Hoge herkenningsgraad
  • Zelftest
  • Automatische nulpuntcorrectie
  • Bedrijfstemperatuur 0 – 50 °C

Ventiel met servomotor

Ventiel met thermo-elektrische servomotor voor regeling van de waterhoeveelheid van de warmtewisselaar.


Ventiel

  • Nominale grootte: DN 10
  • Nominale druk: PN 16
  • kVs-waarde: 0,25, 0,40, 0,63 of 1,0
  • Maximaal toelaatbaar drukverschil: 100 kPa
  • Maximaal toelaatbare mediumtemperatuur: 110 °C
  • Huis van roodkoper (RG5)
  • Kegel en zitting van messing


Servomotor

  • Stelkracht: 100 N
  • Nominale slag: 4 mm
  • Steltijd: 30 s/mm
  • Ventieladapter 10 VA

Bediening

Ruimtebediening met standenschakelaar

  • Master: 1 ruimtebediening
  • Met ruimtetemperatuurvoeler, stelknop, controlelamp, driestanden ventilatorschakelaar en bedrijfstoestandschakelaar (automatisch, uit)
  • Sensor: NTC, 20 kΩ bij 25 °C
  • Afmetingen: 99 × 104 × 30 mm (B × H × T)

Real time clock (RTC)

Real time clock voor uitbreiding van de functies van de ruimtemodule

  • Master: 1 Real ime clock
  • Voor inbouw op de ruimtemodule
  • Met tijdprogramma voor zeven dagen met 5 schakelpunten
  • Automatische omschakeling tussen zomertijd en wintertijd
  • Sturing van nachtkoeling
  • Batterijvoeding

LonWorks LON-FTT10

LonWorks voor de ruimtemodule voor integratie in GBS

  • Master: 1 Aansluiting
  • Voor inbouw op de ruimtemodule
  • Met controlelamp (service, data zenden, data ontvangen), serviceknop en intern doorverbonden dubbele klemmen
  • LonWorks LON-FTT10
  • Netwerk: Free topology, twisted pair
  • Communicatie: Standaard-netwerkvariabelen (SNVT)

BACnet MS/TP of Modbus RTU

BACnet MS/TP of Modbus RTU voor ruimtemodule voor integratie in GBS.

  • Master: 1 Aansluiting
  • Voor inbouw op de ruimtemodule
  • Met controlelamp (fout, data-overdracht) en intern doorverbonden dubbele klemmen
  • BACnet MS/TP of Modbus RTU, schakelaar voor omschakeling
  • Netwerkadres en parameters configureerbaar
  • Controlelamp voor status en data-overdracht

Voetventiel

Voetventiel voor afsluiten van water bij warmtewisselaar.

  • Nominale grootte: DN 15
  • Nominale druk: PN 10
  • Maximaal toelaatbare mediumtemperatuur: 110 °C
  • Huis en bescherkap van messing, vernikkeld
  • Ventieldeel van messing
  • O-ringdichting van EPDM

Selectiegegevens

Buitenlucht

  • V_________________[m³/h]

Toevoerlucht

  • V_________________[m³/h]

Koelvermogen ruimte

  • Q_________________[W]

Verwarmingsvermogen ruimte

  • Q_________________[W]


  • LWA_______________[dB(A)]

00240947_0

 Serie
FSL-U-ZAS       Vloerunit

Warmtewisselaar
2       2-pijps
4       4-pijps

 Plaats van de wateraansluitingen
AR       Rechtsuitvoering
AL       Linksuitvoering

 DB-steunen
       Geen opgaaf: zonder
S       Met (Hulsen voor inbouw van DB-steunen M16 als draadsteunen)

Regeling
R       FSL-CONTROL II

 Regelingsfunctie
MA       Master (Ruimtemodule en regelmodule)
SL       Slave (Regelmodule)

 Real time clock
       Geen vermelding: zonder
       Alleen master
T       Met

 Aansluiting
       Geen vermelding: zonder
       Alleen master
B       BACnet MS/TP of Modbus RTU
L       LonWorks LON-FTT10

 Luchtkwaliteitsvoeler
       Geen vermelding: zonder
       Alleen master
V       VOC-Sensor



 Toevoerluchttemperatuurvoeler
Z       Met

 Buitenluchttemperatuurvoeler
       Geen vermelding: zonder
       Alleen master
A       Met

 Verwarmingsventiel
HV       Met

Voetventiel verwarmingscircuit
R       Met

 kVS-waarde verwarmingsventiel
0,25
0,40
0,63
1,00

 Koelventiel
       Alleen vierpijpssysteem
KV       Met

Voetventiel koelcircuit
R       Met

 kVS-waarde koelventiel
0,25
0,40
0,63
1,00


Decentrale ventilatie-units zijn hoogwaardig technische producten die in onderling overleg worden samengesteld, afgestemd op de project-eisen. Hiervoor kunt u zich wenden tot een van de TROX vestigingen.



Inbouwvoorbeelden, Inbouwdetails, Kenmerken en definities

  • Inbouwvoorbeelden
  • Inbouwdetails
  • Kenmerken en definities

Inbouw en inbedrijfname

  • Inbouw in systeemvloeren
  • De montage en het aansluiten en montage-, verbindings- en afdichtingsmateriaal, door derden
  • Stellen met vier stelvoeten (stelbereik 45 mm)
  • Openingen in de gevel of buitenwand, bij voorkeur met verval naar buiten, door derden
  • Weersbescherming van aanzuig- en afblaasopeningen door derden
  • Aftap- en ontluchtingsventiel door derden

Inbouw en inbedrijfname

  • Inbouw in systeemvloeren
  • De montage en het aansluiten en montage-, verbindings- en afdichtingsmateriaal, door derden
  • Stellen met vier stelvoeten (stelbereik 45 mm)
  • Openingen in de gevel of buitenwand, bij voorkeur met verval naar buiten, door derden
  • Weersbescherming van aanzuig- en afblaasopeningen door derden
  • Aftap- en ontluchtingsventiel door derden

Definities

LWA [dB(A)]

Geluidvermogen

tPr [°C]

Primaire luchttemperatuur

tWV [C°]

Watertoevoertemperatuur koelen/verwarmen

tR [C°]

Ruimtetemperatuur

tAN [C°]

Temperatuur secundaire lucht

QPr [W]

Thermisch vermogen primaire lucht

Qges [W]

Thermisch vermogen totaal

QW [W]

Thermisch vermogen water koelen/verwarmen

VPr [l/s/m³/h]

Primaire luchthoeveelheid

VW [l/h]

Waterhoeveelheid koelen/verwarmen

V [l/h]

Luchthoeveelheid

∆tW [K]

Temperatuurverschil water

∆pW [kPa]

Waterzijdig drukverlies

∆pt [Pa]

Totaal drukverlies luchtzijdig

∆tPr = tPr - tR [K]

Temperatuurverschil tussen primaire- en ruimtelucht

∆tRWV = tWV - tR [K]

Temperatuurverschil tussen watertoevoer- en ruimtetemperatuur

∆tWm-Ref [K]

Temperatuurverschil tussen gemiddelde water- en referentietemperatuur

Hoofdafmetingen

LN [mm]

Nominale lengte

Meng-verdringingventilatie

Met een gemiddelde snelheid van 1,0 - 1,5 m/s stroomt lucht aan gevelzijde de ruimte in. Door inductie wordt de snelheid kort op het rooster afgebouwd en verdeelt zich tijdens koelbedrijf verdingende over de vloer. Warmtebronnen, zoals mensen en apparatuur die een convectieve luchtstroming veroorzaken, worden omspoeld met verse lucht; er treedt plaatselijke luchtwisseling op.

Definities

LWA [dB(A)]

Geluidvermogen

tPr [°C]

Primaire luchttemperatuur

tWV [C°]

Watertoevoertemperatuur koelen/verwarmen

tR [C°]

Ruimtetemperatuur

tAN [C°]

Temperatuur secundaire lucht

QPr [W]

Thermisch vermogen primaire lucht

Qges [W]

Thermisch vermogen totaal

QW [W]

Thermisch vermogen water koelen/verwarmen

VPr [l/s/m³/h]

Primaire luchthoeveelheid

VW [l/h]

Waterhoeveelheid koelen/verwarmen

V [l/h]

Luchthoeveelheid

∆tW [K]

Temperatuurverschil water

∆pW [kPa]

Waterzijdig drukverlies

∆pt [Pa]

Totaal drukverlies luchtzijdig

∆tPr = tPr - tR [K]

Temperatuurverschil tussen primaire- en ruimtelucht

∆tRWV = tWV - tR [K]

Temperatuurverschil tussen watertoevoer- en ruimtetemperatuur

∆tWm-Ref [K]

Temperatuurverschil tussen gemiddelde water- en referentietemperatuur

Hoofdafmetingen

LN [mm]

Nominale lengte

Meng-verdringingventilatie

Met een gemiddelde snelheid van 1,0 - 1,5 m/s stroomt lucht aan gevelzijde de ruimte in. Door inductie wordt de snelheid kort op het rooster afgebouwd en verdeelt zich tijdens koelbedrijf verdingende over de vloer. Warmtebronnen, zoals mensen en apparatuur die een convectieve luchtstroming veroorzaken, worden omspoeld met verse lucht; er treedt plaatselijke luchtwisseling op.

Warmtewisselaar

De maximaal toelaatbare waterzijdige bedrijfsdruk is 6 bar en geldt voor alle warmtewisselaars.

De maximaal toelaatbare watertoevoertemperatuur is 75 °C en geldt voor alle warmtewiselaars; indien aangesloten met flexibele slangen is het raadzaam deze temperatuur op 55 °C te begrenzen. Andere drukken en temperaturen op aanvraag!

De minimale watertoevoertemperatuur begrenzen op 16 °C, zodat geen langdurige dauwpuntonderschreiding optreedt.. Bij apparaten die voorzien zijn van een condensbak, mag de watertoevoertemperatuur minimaal 15 °C zijn.

Warmtewisselaar 2-pijps uitvoering

Lucht-watersystemen met 2-pijps warmtewisselaars kunnen worden toegepast voor verwarming of koeling. Een zogenaamd change over bedrijf maakt het mogelijk op alle wisselaars op één leidingnet in de zomer te koelen of in de winter te verwarmen.

Warmtewisselaar 4-pijps uitvoering

Lucht-watersystemen met 4-pijps warmtewisselaars kunnen worden toegepast indien zowel verwarming als koeling gevraagd wordt, bijvoorbeeld tijdens seizoenswisseling. Hierbij kan het voorkomen dat in verschillende delen van een gebouw, koeling dan wel verwarming gewenst is.

Downloads

Product informatie

Certificaten

Bedieningshandleiding

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Deel deze pagina

Beveel deze pagina aan

U kunt deze pagina delen door de link te delen.

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanbeveling is verzonden naar de ontvanger.

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Attachment (max. 10MB)

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399
