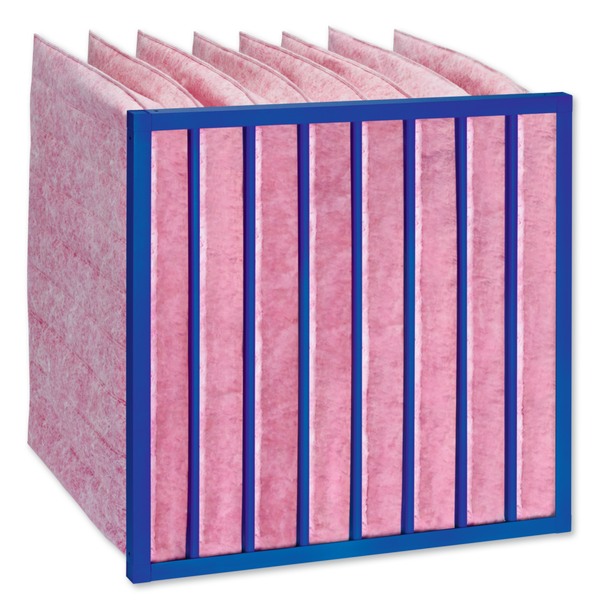

PFG

Voldoet aan VDI 6022

ATEX-uitvoering optioneel

Online beschikbaar - Nu configureren

Voor- of eindfilter in luchtbehandelingsinstallaties

Zakkenfilter voor afscheiding fijnstof
■ Filtergroepen ISO ePM10 en ISO ePM1 (fijnstoffilter)
■ Prestaties getest conform ISO 16890
■ Eurovent-certificering voor fijnstoffilters
■ Hygiëne-eisen volgens VDI 6022
■ Hoogste energie-efficiëntie volgens Eurovent
■ Glasvezelvlies in gestikte uitvoering
■ Vergroot filteroppervlak door filtermedium in zakkenvorm
■ Lage initiële drukval en hoge stofopnamecapaciteit, optimale stromingsomstandigheden dankzij wigvormige filterzakken
■ Variabel aantal zakken en zaklengte
■ Snelle montage en filtervervanging door eenvoudige en veilige bediening
■ Inbouwmogelijkheden in standaard montageframes voor filterwanden (type SIF) of in universeel filterhuizen (type UCA) voor kanaalinbouw
Optionele uitrusting en toebehoren
■ Frontraam van kunststof of van verzinkt plaatstaal
■ ATEX-uitvoering voor de beschermingszones 1 en 2 en 21 en 22

Initialize order code

Algemene informatie

Toepassing

Zakkenfilter van glasvezelvlies type PFG voor afscheiding van fijnstof
Fijnstoffilter: Als voor- of eindfilter in luchttechnische installaties

Classificatie

Eurovent-certificering voor fijnstoffilters
Hygiënische uitvoering
Certificaat van overeenstemming voor gebruik in zones met exposie-risico

Nominale grootten

B × H × D [mm]

Filterklassen

Filtergroepen

ISO ePM10 volgens ISO 16890
ISO ePM1 volgens ISO 16890

Filterklassen

ePM10 60 %
ePM10 75 %
ePM1 60 %
ePM1 75 %
ePM1 90 %

Uitvoering

PLA: Filteromranding van kunststof
GAL: Frontraam van verzinkt plaatstaal

Aanvullende producten

Filterwand (SIF)
Universeel filterhuis (UCA)

Constructie kenmerken

Wigvormige filterzakken
Frontraam diepte uitvoering PLA: 25 mm
Frontraam diepte uitvoering GAL: 20, 25 mm
Aantal zakken: 3, 4, 5, 6, 7, 8

Materiaal en oppervlakken

Filtermedium van glasvezelvlies
Frontraam van kunststof of verzinkt plaatstaal

Normen en richtlijnen

Test volgens ISO 16890; internationale norm voor luchtbehandelingstechniek; classificering op basis van de gemeten afscheidingsgraden, dit wordt verwerkt in een overzicht voor de afscheidingsgraad (ePM).
Voor fijnstoffilters wordt de afscheidingsgraad voor een bepaalde deeltjesgrootte met aerosolen (DEHS en KCl) bepaald
Met de gemeten waarde volgt de classificering in filter groepen ISO ePM10 en ISO ePM1
Uitvoering PLA voldoet aan de hygiënische eisen van de: VDI 6022, VDI 3803, DIN 1946 deel 4, ÖNORM H 6021 en ÖNORM H 6020, SWKI VA 104-01 en SWKI 99-3 als ook de EN 16798
Certificaat van overeenstemming voor het beoogde gebruik in een potentieel explosieve omgeving volgens Richtlijn 2014/34/EU en conformiteit van de essentiële veiligheidsen gezondheidseisen volgens EN 80079-36:2016 en EN 80079-37:2016

Milieuverklaring

RoHS EU Directive 2011/65/EU (RoHS)

Dit product of bepaalde varianten ervan voldoen aan EU-richtlijn 2011/65/EU (RoHS) betreffende de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur. Raadpleeg voor meer informatie onze milieuproductverklaringen.

REACH 1907/2006 (EC Regulation REACH)

Dit product of de afzonderlijke varianten voldoen aan de bepalingen van Verordening (EG) nr. 1907/2006, ook bekend als REACH (Registratie, evaluatie, autorisatie en beperking van chemische stoffen). Raadpleeg voor meer informatie onze milieuproductverklaringen.

Technische informatie

Deeltjes afscheidingsgraad ePM10 [%] volgens ISO 16890	60	75	–	–	–
Deeltjes afscheidingsgraad ePM1 [%] volgens ISO 16890	–	–	60	75	90
Aanvangsdrukverschil [Pa] bij nominale luchthoeveelheid	55	70	80	100	140
Aanbevolen einddrukverschil [Pa]	250 – 350	250 – 350	250 – 350	250 – 350	250 – 350
Maximale bedrijfstemperatuur [°C] voor frontraam van kunststof	60	60	60	60	60
Maximale bedrijfstemperatuur [°C] voor frontraam van verzinkt plaatstaal	90	90	90	90	90

Filterwissel / eindverschildruk

Het gaat erom een optimale balans te vinden tussen een zo lang mogelijke levensduur terwijl drukverschillen laag zijn en hygiëne is gewaarborgd. Een vastgelegde, aanbevolen einddrukverschilwaarde kan ertoe leiden dat deze waarde aangehouden dient te worden, ongeacht of dit zinvol is en of dit conform de huidige normen is wat betreft bijv. energiebesparing, duurzaamheid of zuinige omgang met hulpbronnen. Voor kosten- en energiebesparing adviseren wij in principe het gebruik van technisch hoogwaardige filters met geringe begindrukverschillen en een vlak drukverschilverloop. Bovendien dient voor een filtervervanging het drukverschil als belangrijkste criterium te gelden. Zie voor meer informatie verwijzen de montage- en onderhoudshandleiding.

PFG	–	ePM1	–	90 %	–	PLA	–	25	/	592 × 592 × 600 ×	8
\|		\|		\|		\|		\|		\|	\|
1		2		3		4		5		6	7

1 Serie
PFG Zakkenfilter van glasvezelvlies

2 Classificering
ePM1 Deeltjes afscheidingsgraad ePM1 volgens ISO 16890
ePM10 Deeltjes afscheidingsgraad ePM10 volgens ISO 16890

3 Afscheidingsgraad
Volgens ISO 16890 de afscheidingsgraad [%] vermelden

4 Uitvoering
GAL Omranding van verzinkt staalplaat
PLA Omranding van kunststof
EX Raam van verzinkt staalplaat, EX beschermingszones 1 en 2 en 21 en 22

5 Framediepte [mm]
20 (alleen met uitvoering GAL)
25

6 Nominale grootte [mm]
Breedte × hoogte × diepte vermelden

7 Aantal zakken
3, 4, 5, 6, 7, 8

Bestellbeispiel: PFG-ePM1-90%-PLA-25/592×592×600×8

Serie	PFG
Classificering	Deeltjes afscheidingsgraad ePM1 volgens ISO 16890
Afscheidingsgraad	90 %
Uitvoering	Omranding van kunststof
Framediepte [mm]	25
Nominale grootte [mm]	Breedte 592, hoogte 592, diepte 600
Aantal zakken	8

DOWNLOADS

Product informatie

Productdocumentatie PFG

PFG_PD_2026_08_12_DE_nl Productdocumentatie 350 KB pdf

Bedieningshandleiding

MONTAGE- EN ONDERHOUDSHANDLEIDING PFG

PFG_IM_A00000093730_V1_2026_07_NL_nl MONTAGE- EN ONDERHOUDSHANDLEIDING 280 KB pdf
MONTAGE- EN ONDERHOUDSHANDLEIDING PFG

PFG-Ex_IM_A00000069495_V1_2026_07_NL_nl MONTAGE- EN ONDERHOUDSHANDLEIDING 560 KB pdf
