A*, D* - Ventilatierooster

AANBOUWDELEN VAN STAALPLAAT VOOR HOEVEELHEIDSINSTELLING EN RICHTEN VAN DE LUCHTSTRAAL VAN WANDROOSTERS

Aanbouwdelen met handmatig verstelbare lamellen

  • Inregelen
  • Richten van luchtstraal
  • Inregelschuif met gelijkrichter

Toepassing

Toepassing

  • Aanbouwdelen van wandroosters bieden extra functies
  • Voor inregelen en/of richten van luchtstraal van roosters van wandroosters
  • Een inregelmogelijkheid vereenvoudigt de inbedrijfname, voor toe- en afvoerlucht
  • Lamellen voor het richten van de luchtstraal, onder 90° ten opzichte van het wandrooster, voor het richten in extra richtingen, voor toevoerlucht
  • Verstelling bij gemonteerd wandrooster mogelijk

Toepassing

  • Aanbouwdelen van wandroosters bieden extra functies
  • Voor inregelen en/of richten van luchtstraal van roosters van wandroosters
  • Een inregelmogelijkheid vereenvoudigt de inbedrijfname, voor toe- en afvoerlucht
  • Lamellen voor het richten van de luchtstraal, onder 90° ten opzichte van het wandrooster, voor het richten in extra richtingen, voor toevoerlucht
  • Verstelling bij gemonteerd wandrooster mogelijk

Beschrijving

Uitvoeringen

  • AG: Inregelklep met contraroterende lamellen
  • AS: Inregelschuif
  • D: Richten van luchtstraal
  • DG: Inregelklep met contraroterende lamellen en richten van luchtstraal

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Uitvoeringen

  • AG: Inregelklep met contraroterende lamellen
  • AS: Inregelschuif
  • D: Richten van luchtstraal
  • DG: Inregelklep met contraroterende lamellen en richten van luchtstraal

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Technische informatie

Functie

  • Functie

Uitvoeringen, Afmetingen en gewichten

  • Uitvoeringen
  • Afmetingen en gewichten

De aanbouwdelen worden met de bestelsteutel van het rooster gedefinieerd.

-AG

Toepassing

  • Voor inregelen van wandroosters
  • Een inregelmogelijkheid vereenvoudigt de inbedrijfname, voor toe- en afvoerlucht
  • Verstelling bij gemonteerd wandrooster mogelijk

Onderdelen en eigenschappen

  • Contraroterende lamellen
  • Schroefbare verstelling en borging

-AS

Toepassing

  • Voor inregelen van wandroosters
  • Een inregelmogelijkheid vereenvoudigt de inbedrijfname, bij voorkeur voor afvoerlucht
  • Verstelling bij gemonteerd wandrooster mogelijk

Onderdelen en eigenschappen

  • Inregelschuif met gelijkrichter
  • Schroefbare verstelling en borging

-D

Toepassing

  • Voor extra richten van luchtstraal van wandroosters, voor toevoer
  • Lamellen voor het richten van de luchtstraal, onder 90° ten opzichte van het wandrooster, voor het richten in extra richtingen
  • Verstelling bij gemonteerd wandrooster mogelijk

Onderdelen en eigenschappen

  • Afzonderlijk verstelbare lamellen

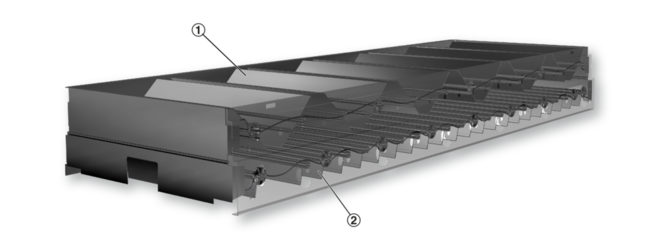

-DG

Toepassing

  • Voor inregelen en richten van luchtstraal van wandroosters, voor toevoer
  • Een inregelmogelijkheid vereenvoudigt de inbedrijfname
  • Lamellen voor het richten van de luchtstraal, onder 90° ten opzichte van het wandrooster, voor het richten in extra richtingen
  • Verstelling bij gemonteerd wandrooster mogelijk

Onderdelen en eigenschappen

  • Inregelen: contraroterende lamellen
  • Richten van de luchtstraal: afzonderlijk verstelbare lamellen
  • Schroefbare verstelling en borging

De aanbouwdelen worden met de bestelsteutel van het rooster gedefinieerd.

-AG

Toepassing

  • Voor inregelen van wandroosters
  • Een inregelmogelijkheid vereenvoudigt de inbedrijfname, voor toe- en afvoerlucht
  • Verstelling bij gemonteerd wandrooster mogelijk

Onderdelen en eigenschappen

  • Contraroterende lamellen
  • Schroefbare verstelling en borging

-AS

Toepassing

  • Voor inregelen van wandroosters
  • Een inregelmogelijkheid vereenvoudigt de inbedrijfname, bij voorkeur voor afvoerlucht
  • Verstelling bij gemonteerd wandrooster mogelijk

Onderdelen en eigenschappen

  • Inregelschuif met gelijkrichter
  • Schroefbare verstelling en borging

-D

Toepassing

  • Voor extra richten van luchtstraal van wandroosters, voor toevoer
  • Lamellen voor het richten van de luchtstraal, onder 90° ten opzichte van het wandrooster, voor het richten in extra richtingen
  • Verstelling bij gemonteerd wandrooster mogelijk

Onderdelen en eigenschappen

  • Afzonderlijk verstelbare lamellen

-DG

Toepassing

  • Voor inregelen en richten van luchtstraal van wandroosters, voor toevoer
  • Een inregelmogelijkheid vereenvoudigt de inbedrijfname
  • Lamellen voor het richten van de luchtstraal, onder 90° ten opzichte van het wandrooster, voor het richten in extra richtingen
  • Verstelling bij gemonteerd wandrooster mogelijk

Onderdelen en eigenschappen

  • Inregelen: contraroterende lamellen
  • Richten van de luchtstraal: afzonderlijk verstelbare lamellen
  • Schroefbare verstelling en borging

Aanbouwdelen voor wandrooster

Wandrooster serie Aanbouwdeel
Wandrooster serie -AG -AS -D -DG
Wandrooster serie Inregelklep Instelschuif Richten van luchtstraal Inregelklep Richten van luchtstraal

Wand-, borstwering- , kanaalinbouw





X-GRILLE Cover

X-GRILLE Basic

ASL

AT

VAT

AH


AWT


SL

TR

TRS


De gewichtstabel toont de leverbare afmetingen.

-AG

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,4

0,5

0,7

0,8

1,0

1,3

1,6

1,9

125

0,5

0,6

0,8

1,0

1,2

1,5

1,9

2,3

225

0,7

0,9

1,1

1,4

1,6

2,1

2,5

3,0

325


1,2

1,4

1,7

2,0

2,6

3,2

3,8

425





2,5

3,2

3,9

4,6

525







4,5

5,3


-AS

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,3

0,4

0,5

0,6

0,7

0,9

1,1

1,3

125

0,4

0,6

0,8

0,9

1,1

1,4

1,8

2,1

225

0,8

1,0

1,3

1,6

1,9

2,5

3,0

3,6

325


1,5

1,9

2,3

2,7

3,5

4,3

5,1

425





3,8

4,9

6,0

7,2

525







7,3

8,7


-D

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,2

0,3

0,4

0,4

0,5

0,7

0,9

1,0

125

0,3

0,4

0,5

0,6

0,7

0,9

1,2

1,4

225

0,4

0,6

0,7

0,9

1,0

1,4

1,7

2,0

325


0,7

0,9

1,2

1,4

1,8

2,2

2,7

425





1,7

2,3

2,8

3,3

525







3,3

4,0


-DG

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,4

0,6

0,8

0,9

1,1

1,5

1,8

2,1

125

0,6

0,8

1,0

1,2

1,5

1,9

2,4

2,8

225

0,8

1,2

1,5

1,8

2,2

2,8

3,5

4,1

325


1,6

2,0

2,4

2,9

3,7

4,6

5,5

425





3,6

4,6

5,7

6,8

525







6,8

8,1


Ingebruikstelling

  • Ingebruikstelling

Inregelen

Als meerdere wandroosters op een luchtkanaal worden aangesloten, is inregelen van luchthoeveelheden nodig.

  • AG: Inregelklep met contraroterende lamellen, verstelbaar en met schroef geborgd
  • AS: Inregelschuif, verstelbaar en met schroef geborgd

Spreiding van luchtstraal

  • Verstelbare lamellen: lamellen afzonderlijk of gekoppeld afhankelijk van de situatie instellen
  • D, DG: richten van luchtstraal, 90° gedraaid ten opzichte van frontlamellen, afzonderlijk afhankelijk van situatie instellen

Inregelen

Als meerdere wandroosters op een luchtkanaal worden aangesloten, is inregelen van luchthoeveelheden nodig.

  • AG: Inregelklep met contraroterende lamellen, verstelbaar en met schroef geborgd
  • AS: Inregelschuif, verstelbaar en met schroef geborgd

Spreiding van luchtstraal

  • Verstelbare lamellen: lamellen afzonderlijk of gekoppeld afhankelijk van de situatie instellen
  • D, DG: richten van luchtstraal, 90° gedraaid ten opzichte van frontlamellen, afzonderlijk afhankelijk van situatie instellen
