K*, R* - Ventilatierooster

AANBOUWDELEN VAN STAALPLAAT VOOR HOEVEELHEIDSINSTELLING VAN WANDROOSTERS SERIE TRS-K EN TRS-R

Aanbouwdelen met handmatig verstelbare lamellen

  • Inregelen
  • Inregelschuif met gelijkrichter
  • Vangtong met schuif en gelijkrichter

Toepassing

Toepassing

  • Aanbouwdelen van wandroosters bieden extra functies
  • Voor inregelen van wandroosters
  • Een inregelmogelijkheid vereenvoudigt de inbedrijfname, voor toe- en afvoerlucht
  • Verstelling bij gemonteerd wandrooster mogelijk

Toepassing

  • Aanbouwdelen van wandroosters bieden extra functies
  • Voor inregelen van wandroosters
  • Een inregelmogelijkheid vereenvoudigt de inbedrijfname, voor toe- en afvoerlucht
  • Verstelling bij gemonteerd wandrooster mogelijk

Beschrijving

Uitvoeringen

  • S: Inregelschuif
  • 5: schuin geplaatste inregelschuif

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Uitvoeringen

  • S: Inregelschuif
  • 5: schuin geplaatste inregelschuif

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Technische informatie

Functie

  • Functie
Schematische weergave -S
00205179_0
① Inregelschuif
② Gelijkrichter

Toebehoren

00205179_0
00205191_0

Uitvoeringen, Afmetingen en gewichten

  • Uitvoeringen
  • AFMETINGEN EN GEWICHTEN
S
00204915_0


00204915_0
00145423_0

De aanbouwdelen worden met de bestelsteutel van het rooster gedefinieerd.

-*S

Toepassing

  • Voor inregelen van wandroosters
  • Een inregelmogelijkheid vereenvoudigt de inbedrijfname, bij voorkeur voor afvoerlucht
  • Verstelling bij gemonteerd wandrooster mogelijk

Onderdelen en eigenschappen

  • Inregelschuif met gelijkrichter
  • Schroefbare verstelling en borging

-*5

Toepassing

  • Voor inregelen van wandroosters
  • Schuin geplaatste inregelschuif, voor gelijkmatige aanstroming van het frontrooster
  • Een inregelmogelijkheid vereenvoudigt de inbedrijfname, bij voorkeur voor afvoerlucht
  • Verstelling bij gemonteerd wandrooster mogelijk

Onderdelen en eigenschappen

  • Schuin geplaatste inregelschuif met gelijkrichter
  • Schroefbare verstelling en borging

De aanbouwdelen worden met de bestelsteutel van het rooster gedefinieerd.

-*S

Toepassing

  • Voor inregelen van wandroosters
  • Een inregelmogelijkheid vereenvoudigt de inbedrijfname, bij voorkeur voor afvoerlucht
  • Verstelling bij gemonteerd wandrooster mogelijk

Onderdelen en eigenschappen

  • Inregelschuif met gelijkrichter
  • Schroefbare verstelling en borging

-*5

Toepassing

  • Voor inregelen van wandroosters
  • Schuin geplaatste inregelschuif, voor gelijkmatige aanstroming van het frontrooster
  • Een inregelmogelijkheid vereenvoudigt de inbedrijfname, bij voorkeur voor afvoerlucht
  • Verstelling bij gemonteerd wandrooster mogelijk

Onderdelen en eigenschappen

  • Schuin geplaatste inregelschuif met gelijkrichter
  • Schroefbare verstelling en borging

Aanbouwdelen voor wandroosters serie TRS-K, TRS-R

Wandrooster serie Aanbouwdeel
Wandrooster serie -*S -*5
Wandrooster serie Instelschuif Speciale inregelchuif

Kanaalinbouw



TRS-K

●

●

Kanaalinbouw



TRS-R

●

●


-S
00204927_0
L Nominale lengte
H Nominale hoogte

Toebehoren

00204927_0
00204939_0

De gewichtstabel toont de leverbare afmetingen.

-*5

Productserie L T1 T2
Productserie mm

TRS-K

225

7

87

TRS-K

325

7

99

TRS-K

425

7

112

TRS-K

525

7

 124

TRS-K

625

7

 136

TRS-K

825

7

160

TRS-K

1025

7

185

TRS-K

1225

7

210


-*5

Productserie L H [mm]
Productserie L 75 125 225
Productserie L T2
Productserie mm

TRS-R

225

95

99

TRS-R

325

107

111

123

TRS-R

425

119

123

136

TRS-R

525

131

 135

 147

TRS-R

625

143

 147

 159

TRS-R

825

162

171

183

TRS-R

1025

191

195

207

TRS-R

1225

215

211

231


Ingebruikstelling

  • Ingebruikstelling

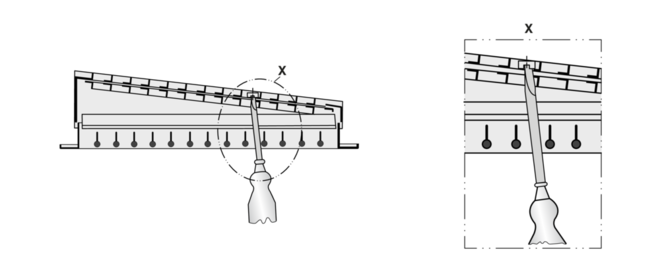

Inregelen -S
00152134_0

Aanbouwdelen -AS, -KS, -RS en serie ASW

00152134_0
00152141_0

Inregelen

Als meerdere wandroosters op een luchtkanaal worden aangesloten, is inregelen van luchthoeveelheden nodig.

  • AG: Inregelklep met contraroterende lamellen, verstelbaar en met schroef geborgd
  • AS: Inregelschuif, verstelbaar en met schroef geborgd

Spreiding van luchtstraal

  • Verstelbare lamellen: lamellen afzonderlijk of gekoppeld afhankelijk van de situatie instellen
  • D, DG: richten van luchtstraal, 90° gedraaid ten opzichte van frontlamellen, afzonderlijk afhankelijk van situatie instellen

Inregelen

Als meerdere wandroosters op een luchtkanaal worden aangesloten, is inregelen van luchthoeveelheden nodig.

  • AG: Inregelklep met contraroterende lamellen, verstelbaar en met schroef geborgd
  • AS: Inregelschuif, verstelbaar en met schroef geborgd

Spreiding van luchtstraal

  • Verstelbare lamellen: lamellen afzonderlijk of gekoppeld afhankelijk van de situatie instellen
  • D, DG: richten van luchtstraal, 90° gedraaid ten opzichte van frontlamellen, afzonderlijk afhankelijk van situatie instellen

Downloads

Product informatie

  • Product Data Sheet Type Aanbouwdelen

    Product Data Sheet  820 KB pdf
