FK2-EU

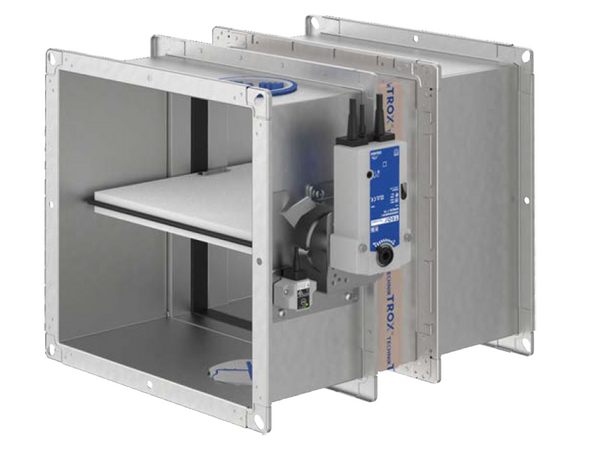

FK2-EU met Belimo-veerretourmotor

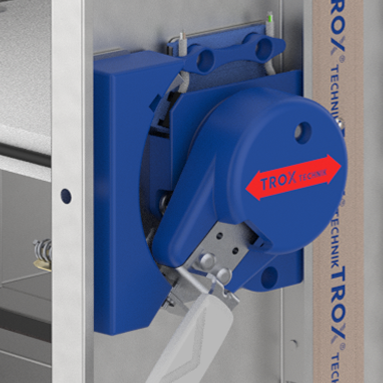

FK2-EU met smeltlood voor 72 °C of 95 °C

CE-conform volgens Europese voorschriften

Optioneel met TROXNETCOM

ATEX-certificering

Getest volgens VDI 6022

Online beschikbaar - Nu configureren

FK2-EU

Voor diverse toepassingen

Rechthoekige brandkleppen voor het afsluiten van luchtkanalen tussen twee brandcompartimenten. Voor een groot aantal inbouwsituaties en met een groot aantal aan maatcombinaties en maatvoeringen.

Nominale grootten 200 × 100 tot 1500 × 800 mm in 1 mm stappen bestelbaar
Gering drukverschil en geluidvermogen
Optioneel in Ex-beveiligde uitvoering (ATEX)
Optioneel als overstroomklep
Optioneel van roestvaststaal of met een coating voor hogere eisen aan de corrosiebestendigheid
Integreerbaar in het gebouwbeheerssysteem met TROXNETCOM
Universele montagemogelijkheden

Optionele uitrusting en toebehoren

Elektrische motor 24 V/230 V
Signaleringstemperatuur 72/95 °C

Aanvullende producten

Rookmelders

Initialize order code

Algemene informatie

Toepassing

TROX–Brandkleppen met CE-markering en prestatieverklaring, voor het afsluiten van luchtkanalen tussen 2 brandcompartimenten middels het automatische sluiten in geval van brand.
Verhinderen van de branduitbreiding en het overstromen van de rook via het kanaal in het aangrenzende brandcompartiment

Speciale kenmerken

Prestatieverklaring volgens Europese bouwproductenverordening
Classificatie volgens EN 13501-3, tot EI 120 (v_e, h_o, i ↔ o) S
Overeenkomstig de Europese productnormering EN 15650
Brandtechnisch getest volgens DIN 1366-2 (300 Pa en 500 Pa onderdruk)
Gecertificeerde natte montage met gereduceerde afstanden van 40 mm tot dragende bouwdelen resp. 60 mm tussen twee brandkleppen (flens tegen flens)
Omlopende spleet bij natte inbouw met mortel tot 225 mm toegestaan
Twee inspectie-openingen met bajonetsluiting met één hand te openen
Hygiëne eisen volgens VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 alsmede de Ö-Norm H 6020 en H 6021 en de SWKI wordt voldaan
Corrosiebestendigheid volgens EN 15650 voldoet in combinatie met EN 60068-2-52
Lekluchthoeveelheid bij gesloten klepblad volgens EN 1751, klasse 2
Luchtdichtheid van de behuizing volgens EN 1751, klasse C (B + H) ≤ 700 klasse B
Gering drukverschil en geluidvermogenniveau
Willekeurige luchtrichting
Integratie in gebouwbeheersysteem met het internationale standaard brandklepsysteem volgens IEC 62026-2 met AS-Interface is mogelijk

Classificatie

Brandwerendheidsklasse tot EI 120 (ve, ho, i ↔ o) S volgens EN 13501-3

Nominale grootten

B × H: 200 × 100 – 800 × 200 mm (tussenmaten in stappen van 1 mm te bestellen)
L: 305 mm of 500 mm

Uitvoeringen

Met smeltlood
Met veerretourmotor
Met veerretourmotor en rookmelder

Onderdelen en eigenschappen

Signaleringstemperatuur 72 °C of 95 °C (voor luchtverwarming)
Bediening met één hand

Aanbouwdelen

Eindschakelaar voor de klepstandsignalering
Veerretourmotor met 24 V AC/DC of 230 V AC voedingsspanning
Netwerkmoduul voor de integratie in AS-i- of LON-netwerken
Met veerretourmotor en aangesloten rookmelder met 24 V of 230 V voedingsspanning
Alle aanbouwdelen ook achteraf te monteren

Toebehoren

Montageset GM voor niet dragende massieve wanden met glijdende plafondaansluiting
Inbouwset ES voor droge inbouw direct tegen en op een afstand van massieve wanden en plafonds alsmede op afstand van systeemwanden.
Inbouwset ES voor droge montage in flexibele wanden / "zware" brandwanden met metalen regelwerk en beplating aan beide zijden
Inbouwset ES voor droge montage in schachtwanden met en zonder metalen regelwerk en beplating aan één zijde
Inbouwset ES voor droge montage in wanden met houten stijlen of houten vakwerkwanden
Elastische aansluitingen
Afsluitrooster
Ronde aansluittuiten
Luchtkanaalprofiel

Aanvullende producten

Rookmelder RM-O-3-D
Rookmelders met luchtstromingsbewaking RM-O-VS-D.

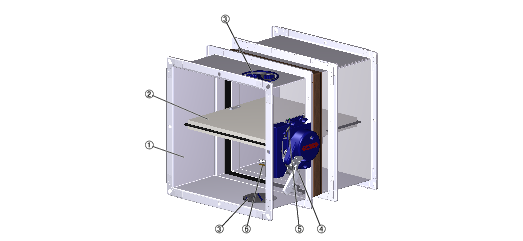

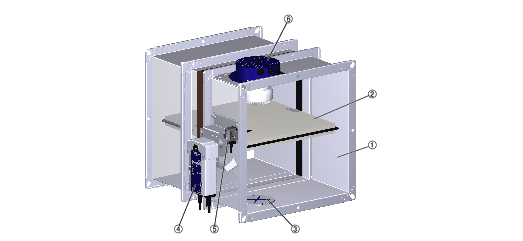

Constructieve kenmerken

Rechthoekige of vierkante uitvoering, met vormvast frame en geboorde flenzen aan beide zijden
Geschikt voor de montage aan kanalen, afsluitrooster, aansluitingen, flexibels of aansluitframe
Het ontgrendelingsmechanisme is van buitenaf toegankelijk en tevens te testen.
Twee inspectie openingen Ø110 mm, zonder gereedschap te openen
Afstandsbediening met veerretourmotor

Materialen en afwerking

Behuizing:

Verzinkte staalplaat
Verzinkte staalplaat met poedercoating RAL 7001
Roestvaststaal 1.4301

Klepblad:

Speciaal isolatiemateriaal
Speciaal isolatiemateriaal met coating

Overige onderdelen:

Klepassen en aandrijfstangen verzinkt resp. bij uitvoering -1 en -2 roestvaststaal
Glijlager van kunststof
Afdichtingen van EPDM en TPE

Hogere eisen ten aanzien van corrosiebestendigheid zijn te realiseren met de uitvoeringen roestvast staal of een gepoedercoate behuizing. Bestendigheidslijsten zijn op aanvraag verkrijgbaar.

Normen en richtlijnen

Bouwproductenverordening
EN 15650 Ventilatie van gebouwen - Brandkleppen
EN 1366-2 Brandwerendheidstesten voor installaties – Brandkleppen
EN 13501 Classificering van bouwproducten en bouwwijzen
EN 1751 Ventilatie van gebouwen - Ventilatiecomponenten

Leveringsomvang

Als aanbouwdelen en toebehoren af fabriek met de brandkleppen geleverd worden, zijn ze in de bestelsleutel opgenomen. Bij inbouwsituaties kan extra materiaal nodig zijn voor montage en bevestiging, zoals mortel, schroeven, mineraalwol enz., om een goede inbouw te waarborgen. Deze materialen vallen niet onder de leveringsomvang, tenzij dat uitdrukkelijk omschreven is als leveringsomvang. De keuze van extra aanbouwdelen of toebehoren evenals de beschikbaarheid van materialen voor montage en bevestiging is de verantwoording van de betrokkenen bij de bouw.

Onderhoud

Op verzoek van de eigenaar van de ventilatie-installatie moeten de functionele testen van de brandklep conform de gestelde eisen in de EN13306 voor onderhoud in combinatie met de DIN 31051 minstens elk halfjaar plaatsvinden. Wanneer 2 opeenvolgende halfjaarlijkse controles geen functieproblemen hebben vertoond, behoeft de brandklep nog maar jaarlijks getest te worden.
Algemeen is een sluiten en het weer openen bij de veerretourmotoren voldoende en dit mag ook op afstand.
Brandkleppen kunnen bij het reguliere onderhoud van de ventilatie-installatie worden betrokken.
Richtlijnen voor de functiecontrole, inspectie en onderhoud, staan in de bedienings- en montagehandleiding

Technische gegevens

Nominale grootten: 200 × 100 – 1500 × 800 mm
Huislengtes: 305 en 500 mm
Luchthoeveelheidsbereik: tot 14400 l/s / tot 51840 m³/h
Drukverschilbereik: tot 2000 Pa
Temperatuurbereik: -20 – 50 °C
Aanstroomsnelheid: standaard uitvoering ≤ 8 m/s, uitvoering met veerretourmotor ≤ 12 m/s

* gegevens gelden voor gelijkmatige aan- en afstroom situaties van de brandkleppen

Ontoelaatbare toepassing:

In Ex-gebieden zonder de daarvoor noodzakelijke aanbouwdelen
Als rookklep (bv. in RWA installaties)
In de open lucht zonder geschikte bescherming tegen weersinvloeden
In atmosferen, die gepland of ongepland ten gevolge van een chemische reactie een schadelijke en/of roest veroorzakende reactie op de brandklep uitoefenen.

Voor Duitsland geldt:

Geen toepassing in luchtafvoerinstallaties van professionele keukens
Geen toepassing in gemengde doorvoer
Voor de toepassing in overstroomopeningen kan extra toestemming benodigd zijn. Dit moet gecontroleerd worden
Moeilijk ontvlambaar, niet druppelende materialen (elastomeerschuimen) moeten minstens de bouwstofklasse C - s2, d0 hebben volgens de M‑VV TB (2019/1). De geldende landelijke regelgeving moet in acht worden genomen.

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

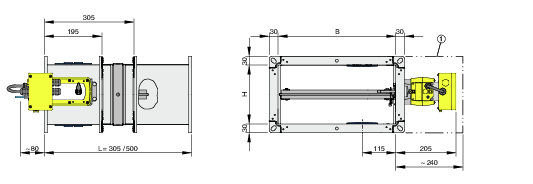

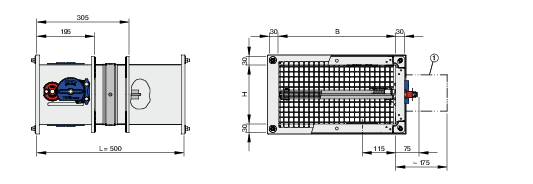

Functiebeschrijving - Nominale grootten

¹⁾Stand van de servomotor:

[A] = horizontaal

[B] = verticaal

Vrije doorlaat en zeta-waarden, breedte 200 - 800 mm

① Parameters

Vrije doorlaat en zeta-waarden, breedte 850 - 1500 mm

Nominale grootten	200 × 100 – 1500 × 800 mm ⁴
Huislengten	305 en 500 mm
Luchthoeveelheidsbereik	tot 14400 l/s / tot 51840 m³/h
Drukverschilbereik	tot 2000 Pa
Temperatuurbereik ^{1, 3}	-20 – 50 °C
Signaleringstemperatuur	72 °C of 95 °C (bij luchtverwarming)
Aanstroomsnelheid ²	Standaard uitvoering ≤ 8 m/s, Uitvoering met veerretourmotor ≤ 12 m/s, Uitvoering met Ex-Antrieb ExMax/RedMax-15-BF TR ≤ 10 m/s

¹ Temperaturen kunnen door aanbouwdelen beperkt worden. Afwijkende toepassingen op aanvraag.

² Gegevens gelden voor gelijkmatige aan- en afstroom van de brandkleppen.

³ Werking niet condenserend resp. zonder vochtintrede via de buitenluchtaanzuig.

⁴ Klepblad met lipafdichting bij grootte 1 en2, klepblad met aanslagafdichting bij grootte 3.

Bouwgrootten zie functiebeschrijving

De snelselectie geeft een goed overzicht van luchthoeveelheden bij bepaalde geluidvermogens bij een drukverlies tot 35 Pa. Indicatieve tussenwaarden kunnen geïnterpoleerd worden. Voor exacte tussenwaarden en spectrumgegevens kunt u ons selectieprogramma Easy Product Finder gebruiken.

Luchthoeveelheid q_v bij drukverlies Δp_st < 35 Pa
200 – 650 mm

H [mm]	LWA [dB(A)]	B [mm]
H [mm]	LWA [dB(A)]	200	250	300	350	400	450	500	550	600	650
100		390	484	577	668	759	849	938	1027	1116	1205
125		507	627	745	862	978	1093	1208	1322	1435	1548
150		619	764	907	1048	1188	1326	1464	1601	1737	1873
160		728	897	1063	1227	1390	1550	1710	1869	2027	2185
200		835	1028	1216	1402	1586	1769	1950	2130	2309	2487
250		1026	1264	1496	1725	1951	2174	2396	2616	2835	3053
300		1232	1512	1786	2056	2321	2584	2844	3103	3360	3615
350		1434	1757	2071	2379	2683	2984	3281	3577	3870	4161
400		1634	1997	2351	2698	3039	3377	3710	4041	4369	4696
450		1474	1856	2225	2585	2938	3286	3629	3969	4305	4640
500		1647	2071	2480	2878	3269	3652	4031	4406	4778	5146
550				2733	3169	3595	4015	4429	4838	5243	5645
600				2983	3456	3919	4374	4823	5266	5704	6139
650				3232	3742	4241	4730	5213	5689	6160	6627
700				3479	4026	4560	5084	5600	6109	6613	7112
750				3725	4308	4877	5435	5984	6526	7062	7592
800				3970	4589	5193	5784	6367	6941	7508	8070

Luchthoeveelheid q_v bij drukverlies Δp_st< 35 Pa
700 – 1500 mm

H [mm]	LWA [dB(A)]	B [mm]
H [mm]	LWA [dB(A)]	700	750	800	900	1000	1100	1200	1300	1400	1500
100		1293	1380	1468
125		1660	1772	1883
150		2008	2142	2276
160		2341	2497	2653
200		2664	2841	3017	2633	2915	3196	3476	3754	4031	4308
250		3270	3486	3701	3422	3785	4147	4506	4864	5221	5576
300		3869	4122	4374	4172	4611	5048	5482	5915	6345	6774
350		4451	4739	5027	4895	5406	5914	6419	6922	7423	7922
400		5020	5343	5664	5597	6177	6753	7327	7897	8465	9031
450		4972	5302	5630	6282	6929	7572	8211	8847	9480	10110
500		5512	5875	6237	6955	7667	8374	9077	9776	10471	11164
550		6044	6440	6834	7616	8392	9162	9926	10687	11444	12198
600		6570	6998	7424	8269	9107	9938	10763	11584	12401	13214
650		7091	7551	8008	8914	9813	10704	11589	12469	13344	14216
700		7606	8098	8585	9553	10511	11461	12405	13343	14276	15204
750		8118	8640	9158	10186	11203	12211	13213	14208	15197	16181
800		8626	9178	9727	10813	11889	12955	14013	15064	16109	17149

Luchthoeveelheid q_v bij drukverlies Δp_st < 35 Pa
200 – 650 mm

H [mm]	LWA [dB(A)]	B [mm]
H [mm]	LWA [dB(A)]	200	250	300	350	400	450	500	550	600	650
100		525	690	841	975	1107	1239	1369	1499	1629	1758
125		710	870	1088	1258	1427	1595	1762	1928	2094	2258
150		880	1115	1323	1529	1733	1935	2136	2336	2534	2732
160		1063	1309	1552	1791	2028	2262	2496	2727	2958	3188
200		1219	1499	1775	2046	2314	2580	2845	3107	3368	3628
250		1498	1844	2183	2517	2846	3173	3496	3818	4137	4455
300		1797	2207	2607	2999	3387	3770	4150	4527	4902	5274
350		2092	2563	3022	3472	3915	4354	4788	5218	5646	6071
400		2384	2915	3431	3937	4435	4927	5413	5896	6375	6851
450		2151	2709	3247	3772	4287	4794	5295	5790	6282	6769
500		2404	3022	3619	4200	4769	5329	5882	6429	6971	7508
550				3987	4623	5246	5858	6462	7059	7650	8237
600				4353	5043	5718	6382	7036	7683	8322	8957
650				4715	5460	6187	6902	7605	8300	8988	9669
700				5076	5874	6653	7418	8170	8913	9648	10376
750				5435	6286	7116	7930	8731	9522	10303	11077
800				5792	6695	7576	8440	9289	10127	10954	11774

Luchthoeveelheid q_v bij drukverlies Δp_st < 35 Pa
700 – 1500 mm

H [mm]	LWA [dB(A)]	B [mm]
H [mm]	LWA [dB(A)]	700	750	800	900	1000	1100	1200	1300	1400	1500
100		1886	2014	2142
125		2422	2585	2748
150		2929	3126	3322
160		3416	3644	3871
200		3887	4145	4402	3842	4254	4663	5071	5477	5882	6285
250		4771	5086	5400	4993	5523	6050	6575	7097	7617	8136
300		5645	6014	6382	6088	6728	7365	7999	8630	9258	9884
350		6494	6915	7334	7142	7888	8629	9366	10100	10830	11558
400		7324	7795	8264	8166	9012	9853	10690	11522	12351	13177
450		7254	7735	8214	9166	10110	11048	11980	12908	13831	14751
500		8042	8572	9100	10147	11186	12217	13243	14263	15278	16289
550		8818	9397	9971	11113	12244	13367	14483	15593	16697	17797
600		9586	10211	10832	12065	13287	14499	15704	16902	18093	19280
650		10345	11016	11683	13006	14317	15617	16908	18192	19470	20741
700		11098	11814	12526	13938	15336	16722	18099	19467	20828	22183
750		11844	12606	13362	14861	16345	17816	19277	20729	22172	23609
800		12586	13391	14191	15777	17346	18901	20444	21978	23503	25020

Bestekomschrijving

Brandklep volgens Europese productnorm DIN EN 15650 in vierkante of rechthoekige uitvoering met 2 grote, met de hand te openen inspectie-openingen. Brandtechnisch getest volgens DIN EN 1366-2 (300 Pa en 500 Pa onderdruk), met CE-kenmerk.
De fabrikant van de brandklep laat in de prestatieverklaring (DoP) de inbouwsituaties zien zoals bijv. in, voor, tegen en op afstand van wanden resp. vloeren, met de belangrijke kenmerken zoals grootte, dragende constructie, type en inbouwsituatie met de daarbij behorende prestatieklasse volgens DIN EN 13501-3.
De brandklep heeft een signaleringsmechanisme en een uitwisselbaar, vuurbestendig klepblad, dat afhankelijk van de toepassing horizontaal en verticaal geplaatst kan worden. Afhankelijk van toepassing geclassificeerd van:
EI 30 (v_e, h_o i ↔ o) S tot EI 120 (v_e, h_o i ↔ o) S

Geschikt voor:

Natte montage

In massieve wanden, wanden van gipsplaten, systeemwanden, brandwanden en veiligheidswanden

Met inbouwset voor glijdende plafondaansluiting in massieve wanden

In schachtwanden met metalen profielen of stalen onderconstructie

In houten staander- en houtvakwerkwanden zoals volledig houten en multiplexwanden

In en op massieve vloeren en in combinatie met houten balken-, volledig houten en moduul vloeren (Systeem Cadolto)

In massief houten-, houten balken- end historische houten balken plafonds

Meervoudige doorvoer tot 3 m² brandklepoppervlakte in massieve wanden en plafonds en systeemwanden

Gecombineerde inbouw met FKRS-EU en FKR-EU in massieve wanden en plafonds, systeemwanden en schachtwanden

In systeemwanden, brandwanden en veiligheidswanden met metalen staanders of stalen onderconstructie

Droge inbouw

In systeemwanden en brandwanden met metalen staanders en beplating aan beide zijden en glijdende plafondaansluiting

In houten staander- en houten vakwerk- evenals massief houten en multiplexwanden
In schachtwanden met metalen staanders of stalen onderconstructie evenals schachtwanden zonder metalen staanders

In massief houten- en houten balken plafonds

Aan en op afstand van massieve wanden en plafonds met inbouwset
Op afstand van systeemwanden (Wanddoorvoering)

Inbouw met steenwolplaten

In massieve wanden en plafonds

In systeem-, brand- en veiligheidswanden met metalen staanders of stalen onderconstructie

In houten staander-, houtvakwerk-, massief houten- en multiplexwanden

Afmetingen van (B × H) 200 mm × 100 mm – 1500 mm × 800 mm, tussenmaten in 1 mm stappen bestelbaar.
Geoptimaliseerd luchtdicht huis, tot dichtheidsklasse C volgens DIN EN 1751 met gering drukverlies en geluidvermogen.
Huis van verzinkt staalplaat, optioneel verzinkt staaplaat met poedercoating RAL 7001 of roestvaststaal 1.4301.
Klepblad van speciaal isolerend materiaal, optioneel met coating.
Corrosiebestendigheid volgens DIN EN 15650 in combinatie met DIN EN 60068-2-52 aangetoond Aan de hygiëne eisen volgens VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 en de Ö-Norm H 6020 en H 6021 en de SWKI wordt voldaan. Huislengten 305 mm of 500 mm met 30 mm (L=500 mm) aansluitflenzen voor aansluiting aan luchtkanalen van niet brandbare of brandbare materialen. Thermische signalering voor 72 °C of 95 °C (luchtverwarming) met smeltlood of thermo-elektrisch met veerretourmotor, testschakelaar/knop en controle-LED. De uitvoeringen met borstelloze veerretourmotoren voor openen en sluiten van de brandklep, ook bij draaiende luchtbehandelingsinstallatie, onafhankelijk van de grootte, zijn in het bijzonder geschikt voor functietesten of voor dagelijks sluiten van delen van de installatie. Later plaatsen van veerretourmotoren zonder aanpassen van het stangenstelsel van buitenaf mogelijk.

Explosieveilige uitvoeringen voor de zone's 1, 2, 21 en 22 met eindschakelaars of met veerretourmotor.

Speciale kenmerken

Prestatieverklaring volgens europese bouwproductenverordening

Classificatie volgens EN 13501-3, tot EI 120 (v_e, h_o, i ↔ o) S

Overeenkomstig de Europese productnorm EN 15650

Brandtechnisch getest volgens DIN 1366-2 (300 Pa en 500 Pa onderdruk)

Gecertificeerde natte montage met gereduceerde afstanden van 40 mm tot dragende bouwdelen resp. 60 mm tussen 2 brandkleppen (flens tegen flens)

Omlopende spleet bij natte inbouw met mortel tot 225 mm toegestaan

2 Inspectie-openingen met bajonetsluiting met één hand te openen

Aan hygiënische eisen volgens VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 evenals de Ö-Norm H 6020 en H 6021 en de SWKI wordt voldaan

Corrosiebestendigheid volgens EN 15650 in combinatie met EN 60068-2-52 aangetoond

Lekluchthoeveelheid bij gesloten klepblad volgens EN 1751, klasse 2

Luchtdichtheid van de behuizing volgens EN 1751, klasse C; (B + H) ≤ 700, klasse B

Gering drukverschil en geluidvermogenniveau

Willekeurige luchtrichting

Integratie in gebouwbeheersysteem met het internationale standaard brandklepsysteem volgens IEC 62026-2 met AS-Interface is mogelijk

Materialen en afwerking

Behuizing:

Verzinkte staalplaat

Verzinkte staalplaat met poedercoating RAL 7001

Roestvaststaal 1.4301

Klepblad:

Speciaal isolatiemateriaal

Speciaal isolatiemateriaal met coating

Overige onderdelen:

Klepassen en aandrijfstangen verzinkt resp. bij uitvoering -1 und -2 roestvaststaal

Glijlager van kunststof

Afdichtingen van EPDM en TPE

Technische gegevens

Nominale grootten: 200 × 100 – 1500 × 800 mm

Huislengtes: 305 und 500 mm

Luchthoeveelheidsbereik: tot 14400 l/s / tot 51840 m³/h

Drukverschilbereik: tot 2000 Pa

Temperatuurbereik: -20 – 50 °C

Aanstroomsnelheid: standaard uitvoering ≤ 8 m/s, uitvoering met veerretourmotor ≤ 12 m/s

Gelijkwaardigheidscriteria

De prestatieverklaring volgens bouwproductenverordening beschrijft alle CE-gecertificeerde inbouwsituaties inclusief de prestatieklasse tot EI 120 S volgens EN 13501-3 en de belangrijkste kenmerken van minstens toelaatbare grootte en draagconstructie

Aan de hygiëne eisen volgens VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 evenals de Ö-Norm H 6020 en H 6021 en de SWKI wordt voldaan

CE-gekenmerkt en brandtechnisch getest volgens EU-verordening 305/2011 en beoordeeld volgens machinerichtlijn 2006/42/EG

CE-gecertificeerde natte inbouw met afstand ≥ 60 mm tussen 2 brandkleppen (flens tegen flens)

Gecombineerde natte inbouw met ronde brandkleppen in massieve wanden, aan beide beklede systeemwanden evenals schachtwanden met metalen staanders met enkelzijdige bekleding.

2 Inspectie-openingen Ø110 mm met bajonetsluiting (zonder gereedschap te openen)

Drukverlies < 15 Pa bij referentiegrootte 400 × 200 mm en 6 m/s aanstroomsnelheid

Geluidvermogen < 38 dB (A) bij referentiegrootte 400 × 200 mm en 6 m/s aanstroomsnelheid

Bestelsleutel FK2-EU

FK2-EU

–

400 × 125 × 500

Z43

1 Serie
FK2-EU Brandklep

2 Uitvoering
Geen vermelding: standaard uitvoering
1 gepoedercoate behuizing RAL 7001
2 Roestvaststalen behuizing
7 gecoat klepblad
1 – 7 gepoedercoat huis RAL 7001 en gecoat klepblad
2 – 7 Roestvaststalen behuizing en gecoat klepblad

W2) met smeltlood 95 °C (voor luchtverwarming)
B³⁾ met gecoat smeltlood 72 °C
WB³⁾ met gecoat smeltlood 95 °C (voor luchtverwarming)

3 Bestemmingsland
NL Nederland
AT Oostenrijk
CH Zwitserland
NL Nederland

4 Nominale grootte [mm]
B × H × L

5 Toebehoren 1
Geen vermelding: zonder
ES¹⁾GM^1,2)WA¹⁾WE¹⁾GL100^1,2)GL125^1,2)GL150^1,2)GL175^1,2)

6 Toebehoren 2
Geen vermelding: zonder
0A – FR

7 Aanbouwdelen
Z00 – ZA14
¹⁾ Alleen voor FK2-EU met L = 500 mm
²⁾ Niet te combineren met Z...RM en ZA12
³⁾ Alleen bij aanbouwdeel Z00 - Z03 en Z00EX – Z03EX

Bestelvoorbeeld: FK2-EU-W/NL/600×200×500/ES/A0/Z43

Uitvoeringsvarianten	Huis verzinkt
Signaleringstemperatuur	95 °C
Bestemmingsland	Nederland
Nominale grootte	600 × 200 × 500 mm
Toebehoren 1	Inbouwset ES
Toebehoren 2	Afsluitrooster op de bedieningszijde
Aanbouwdeel	Veerretourmotor 230 V AC

Opmerking:
Overige en voor de planning belangrijke informatie, in het bijzonder voor inbouwsituaties, zie de montage en bedieningshandleiding.

Bestelsleutel FK2-EU als overstroomklep

FK2-EU

–

1 – 7

200 × 200 × 500

Z03

1 Serie
FK2-EU Brandklep

2 Uitvoering
Geen vermelding: standaard uitvoering
1 gepoedercoat huis RAL 7001
2 Roestvaststalen behuizing

7 gecoat klepblad
1 – 7 gepoedergecoate behuizing RAL 7001 en gecoat klepblad
2 – 7 Roestvaststalen behuizing en gecoat klepblad

3 Bestemmingsland
Op aanvraag

4 Nominale grootte [mm]
B × H × L

5 Toebehoren 1
Geen vermelding: zonder
ES

6 Toebehoren 2
AA aan beide zijden afdekrooster

7 Aanbouwdelen
Z00 - ZB01

Voor Duitsland geldt bij de toepassing als overstroomklep: Als brandkleppen met mechanische afsluiting als overstroomklep gebruikt worden moeten de regionale voorschriften in acht worden genomen. Hiervoor kan extra toestemming benodigd zijn. Dit moet gecontroleerd worden. In de regel is toepassing van deze overstroomkleppen in ventilatie-installaties beperkt.

Bestelvoorbeeld: FK2-EU/NL/200×200×500/AA/Z03

Uitvoeringsvarianten	Huis verzinkt
Bestemmingsland	Nederland
Nominale grootte	200 × 200 × 500 mm
Toebehoren 1	Zonder
Toebehoren 2	aan beide zijden afdekrooster
Aanbouwdeel	Eindschakelaar signalering OPEN en DICHT

AFMETINGEN EN GEWICHTEN, TOEBEHOREN EN AANBOUWDELEN

FK2-EU met smeltlood - Grootte 1

① Ruimte vrijhouden voor bereikbaarheid van het activeringsmechanisme Grootten 1 tot 3 zie functiebeschrijving.

FK2-EU met inbouwset GM

Leveringsomvang inbouwset GM
1 Inbouwset GM, bestaande uit:
a Vulstroken van mineraalwol
b Muuranker van verzinkt staal
c U-Profielen van verzinkt staal
d Afdekking van speciaal isolatiemateriaal met opschuimende dichting

FK2-EU met Belimo-veerretourmotor (Afb. grootte 2)

FK2-EU met Siemens-veerretourmotor (Afb. grootte 2)

FK2-EU met veerretourmotor in Ex-uitvoering (Afb. grootte 2)

FK2-EU met Belimo-veerretourmotor en rookmelder (Afb. grootte 2)

FK2-EU met Siemens-veerretourmotor en rookmelder (Afb. grootte 2)

FK2-EU met Belimo-veerretourmotor en TROXNETCOM (Afb. grootte 2)

Toebehoren 1 – Inbouwset

Inbouwset GM

Voor de montage in niet dragende massieve binnenwanden met elastische plafondaansluiting is een inbouwset noodzakelijk
De inbouwset maakt de montage van de brandklep mogelijk direct onder een dilatatievoeg, zonder deze te onderbreken
De mineraalwol van de elastische aansluiting kan ook boven de brandklep gebruikt worden, s ≤ 30 mm im gesetzten Zustand
Brandkleppen worden met een inbouwset aan 3 zijden ingemetseld
Brandkleppen met inbouwset alleen in combinatie met huislengte L = 500 mm Inbouw alleen met horizontaal klepblad

Brandklep alsmede de inbouwset moeten volgens montage- en bedieningsvoorschrift ingebouwd en bevestigd worden

Opmerking:
Overige en voor de planning belangrijke informatie, in het bijzonder voor inbouwsituaties, zie de montage en bedieningshandleiding.

L [mm]	Codering
500	GM

Inbouwset ES

Universeel toepasbare inbouwset voor droge inbouw

In systeemwanden, brandwanden en veiligheidswanden met metalen staanders of stalen onderconstructie
In houten staander- en houtvakwerkwanden, evenals volledig houten en multiplexwanden
In schachtwanden met metalen staanders of stalen onderconstructie evenals schachtwanden zonder metalen staanders
In massief houten- en houten balken plafonds

Opmerking:
Overige en voor de planning belangrijke informatie, in het bijzonder voor inbouwsituaties, zie de montage en bedieningshandleiding.

L [mm]	Codering
500	ES

Inbouwset WA

Voor de inbouw (droge inbouw) direct tegen massieve wanden en plafonds is een inbouwset benodigd

Opmerking:
Overige en voor de planning belangrijke informatie, in het bijzonder voor inbouwsituaties, zie de montage en bedieningshandleiding.

L [mm]	Codering
500	WA

Inbouwset WE

Voor de inbouw (droge inbouw) op afstand van massieve wanden of plafonds (onder een plafond met horizontaal luchtkanaal) en op afstand van aan beide zijden beklede systeemwanden met metalen staanders is een inbouwset vereist
Luchtkanalen van verzinkt staalplaat of roestvaststaal
Brandwerende bekleding door derden

Opmerking:
Overige en voor de planning belangrijke informatie, in het bijzonder voor inbouwsituaties, zie de montage en bedieningshandleiding.

L [mm]	Codering
500	WE

Inbouwset GL

Toepassing Wanneer aan een zijde van de brandklep een luchtkanaal aangesloten is, kan de andere zijde van een beschermrooster worden voorzien. Afhankelijk van de constructie zijn bij hoogtes > 400 mm verlengingsdelen nodig Brandklep, afsluitrooster en eventueel verlengstuk worden in de fabriek gemonteerd tot een eenheid De vrije doorlaat van het afsluitrooster is ca. 70 % Afsluitrooster en verlengstuk hebben een boorpatroon passend bij de flens van de brandklep. Afsluitroosters zijn ook los leverbaar. Materialen en afwerking Afsluitrooster en verlengingsdelen (afhankelijk van hoogte) van verzinkte staalplaat (extra voorzien van een poedercoating zilvergrijs (RAL 7001) bij de uitvoeringen met poedercoating (1) en roestvaststaal (2) ) Maaswijdte 10 × 10 mm, damdikte 2 mm Voor Duitsland geldt: Als brandkleppen als overstroomklep gebruikt worden moeten regionale voorschriften in acht worden genomen. In de regel is toepassing van deze overstroomkleppen in ventilatie-installaties beperkt. Opmerking: Overige en voor de planning belangrijke informatie, in het bijzonder voor inbouwsituaties, zie de montage en bedieningshandleiding. Voor montage in lichte scheidingswanden, "zware" en veiligheids scheidingswanden met metalen staanders en beplating aan beide zijden en glijdende plafondaansluiting (droge montage) direct onder massieve vloeren is een inbouwset nodig.
De inbouwsets worden op de wanddikte resp. de breedte van de metalen profielen afgestemd - GL100 voor wanddikte 100 mm bij toepassing van 50 mm profielbreedte
- GL125 voor wanddikte 125 mm bij toepassing van 75 mm profielbreedte
- GL150 voor wanddikte 150 mm bij toepassing van 100 mm profielbreedte
- GL175 voor wanddikte 175 mm bij toepassing van 125 mm profielbreedte
Aandrijfzijde rechts (andere inbouwposities op aanvraag)

Opmerking:
Overige en voor de planning belangrijke informatie, in het bijzonder voor inbouwsituaties, zie de montage en bedieningshandleiding.

L [mm]	Codering
500	GL100 GL125 GL150 GL175

Toebehoren 2 – Afsluitrooster

Toepassing

Wanneer aan een zijde van de brandklep een luchtkanaal aangesloten is, kan de andere zijde van een beschermrooster worden voorzien.
Afhankelijk van de constructie zijn bij hoogtes > 400 mm verlengingsdelen nodig
Brandklep, afsluitrooster en eventueel verlengstuk worden in de fabriek gemonteerd tot een eenheid
De vrije doorlaat van het afsluitrooster is ca. 70 %
Afsluitrooster en verlengstuk hebben een boorpatroon passend bij de flens van de brandklep.
Afsluitroosters zijn ook los leverbaar.

Materialen en afwerking

Afsluitrooster en verlengingsdelen (afhankelijk van hoogte) van verzinkte staalplaat (extra voorzien van een poedercoating zilvergrijs (RAL 7001) bij de uitvoeringen met poedercoating (1) en roestvaststaal (2) )
Maaswijdte 10 × 10 mm, damdikte 2 mm

Voor Duitsland geldt:
Als brandkleppen als overstroomklep gebruikt worden moeten regionale voorschriften in acht worden genomen. In de regel is toepassing van deze overstroomkleppen in ventilatie-installaties beperkt.

Opmerking:
Overige en voor de planning belangrijke informatie, in het bijzonder voor inbouwsituaties, zie de montage en bedieningshandleiding.

Bedieningszijde	Inbouwzijde	Codering	Huislengte [mm]
Afsluitrooster	-	A0	305 / 500
-	Afsluitrooster	0A	500
Afsluitrooster	Afsluitrooster	AA*	500
Afsluitrooster	Elastische aansluiting	AS	500
Elastische aansluiting	Afsluitrooster	SA	500
Afsluitrooster	Ronde aansluitingen	AR	500
Ronde aansluitingen	Afsluitrooster	RA	500
Afsluitrooster	Luchtkanaalprofiel	AF	305 / 500
Luchtkanaalprofiel	Afsluitrooster	FA	500

* AA voor FK2-EU als overstroomklep.

Toebehoren 2 – Elastische aansluiting

Toepassing

Luchtkanalen moeten zo aangelegd worden, dat in geval van brand deze geen aanzienlijke krachten op de brandklep kunnen uitoefenen. De betreffende nationale regelgevingen moeten daarbij in acht worden genomen.
In verband met het uitzetten van de kanalen en de vervormingen van de wand bij een brand, adviseren wij elastische aansluitingen te gebruiken bij montage in: lichte systeemwanden, lichte schachtwanden en zware systeemwanden en bij inbouw met steenwolpakketten.
De elastische aansluittuiten moeten daarbij zo ingebouwd worden, dat aan beide zijden trek- en schuifkrachten opgevangen kunnen worden.
Als alternatief kunnen flexibele luchtkanalen gebruikt worden.
Afhankelijk van de constructie zijn bij hoogtes > 400 mm verlengingsdelen benodigd
Elastische aansluitingen en verlengstukken hebben een boorpatroon dat past bij de de flens van de brandklep.
Elastische aansluittuiten zijn ook afzonderlijk leverbaar.

Materialen en afwerking

Elastische verbinding van glasvezelversterkte kunststof en verzinkt staal. Verlengingsdelen (afhankelijk van hoogte) van verzinkte staalplaat (extra voorzien van een poedercoating zilvergrijs (RAL 7001) bij de uitvoeringen met poedercoating (1) en roestvaststaal (2))
Brandgedrag volgens DIN 4102; B2

Opmerking:
Overige en voor de planning belangrijke informatie, in het bijzonder voor inbouwsituaties, zie de montage en bedieningshandleiding.

Bedieningszijde	Inbouwzijde	Codering	Huislengte [mm]
Elastische aansluiting	-	S0	305 / 500
-	Elastische aansluiting	0S	500
Elastische aansluiting	Elastische aansluiting	SS	500
Elastische aansluiting	Afsluitrooster	SA	500
Afsluitrooster	Elastische aansluiting	AS	500
Elastische aansluiting	Ronde aansluitingen	SR	500
Ronde aansluitingen	Elastische aansluiting	RS	500
Elastische aansluiting	Luchtkanaalprofiel	SF	305 / 500
Luchtkanaalprofiel	Elastische aansluiting	FS	500

Toebehoren 2 – Luchtkanaalprofiel

Toepassing

Voor het aansluiten van luchtkanalen met schuifprofielen zijn luchtkanaalprofielen nodig
Bij het aansluiten met luchtkanaalprofielen kan een betere luchtdichtheid bereikt worden ten opzicht van schroefverbindingen
Luchtkanaalprofielen hebben een schuifnaad. Extra naast de 4 hoekverbindingen wordt het luchtkanaal met schuifprofielen aangesloten.
Het Luchtkanaalprofiel heeft een passend gatenpatroon bij de flens van de brandklep.
Luchtkanaalprofiel kunnen ook separaat geleverd worden.

Materialen en afwerking

Luchtkanaalprofiel van verzinkt staal

Opmerking:
Overige en voor de planning belangrijke informatie, in het bijzonder voor inbouwsituaties, zie de montage en bedieningshandleiding.

Bedieningszijde	Inbouwzijde	Codering
Luchtkanaalprofiel	-	F0
-	Luchtkanaalprofiel	0F
Luchtkanaalprofiel	Luchtkanaalprofiel	FF
Luchtkanaalprofiel	Elastische aansluiting	FS
Elastische aansluiting	Luchtkanaalprofiel	SF
Luchtkanaalprofiel	Afsluitrooster	FA
Afsluitrooster	Luchtkanaalprofiel	AF
Luchtkanaalprofiel	Ronde aansluitingen	FR
Ronde aansluitingen	Luchtkanaalprofiel	RF

Toebehoren 2 – Ronde aansluiting

Toepassing

Ronde aansluitingen zijn leverbaar voor vierkante FK2-EU en maken een directe aansluiting aan ronde kanalen mogelijk
Afhankelijk van de constructie zijn bij hoogtes > 400 mm verlengingsdelen nodig
Ronde aansluiting en eventueel verlengstuk worden in de fabriek gemonteerd en vormen een eenheid
Ronde aansluitingen zijn identiek geboord met de flens van de brandklep
Ronde aansluitingen zijn ook los leverbaar

Materialen en afwerking
Ronde aansluittuit van verzinkt staalplaat (extra voorzien van poedercoating zilvergrijs (RAL 7001) bij uitvoeringen poedercoating (1) en roestvaststaal (2))

Bedieningszijde	Inbouwzijde	Codering
Ronde aansluitingen	-	R0
-	Ronde aansluitingen	0R
Ronde aansluitingen	Ronde aansluitingen	RR
Ronde aansluitingen	Elastische aansluiting	RS
Elastische aansluiting	Ronde aansluitingen	SR
Ronde aansluitingen	Afsluitrooster	RA
Afsluitrooster	Ronde aansluitingen	AR
Ronde aansluitingen	Luchtkanaalprofiel	RF
Luchtkanaalprofiel	Ronde aansluitingen	FR

Afmetingen [mm]

Nominale grootte	B × H	øD
200	200 × 200	198
250	250 × 250	248
300	300 × 300	248
350	350 × 350	313
400	400 × 400	398
450	450 × 450	448
500	500 × 500	498
550	550 × 550	498
600	600 × 600	558
650	650 × 650	628
700	700 × 700	628
750	750 × 750	708
800	800 × 800	798

Toebehoren 2 – Verlengingsdeel

Toepassing

Eventueel zijn bij toepassing van ronde aansluitingen, afsluitroosters, elastische aansluitingen, ronden bochten enz. bij bepaalde hoogtematen verlengdelen nodig.
Brandkleppen met elastische aansluitingen, afsluitrooster en ronde aansluitingen worden (afhankelijk van de hoogte) inclusief verlengdelen geleverd
Verlengingsdelen zijn ook los leverbaar.

Materialen en afwerking

Verlengingsdelen van verzinkte staalplaat (extra met poedercoating zilvergrijs (RAL 7001) bij de uitvoeringen poedercoating (1) en roestvaststaal (2) )

Verlengdeel

Toepassing

Eventueel zijn bij toepassing van ronde aansluitingen, afsluitroosters, elastische aansluitingen, ronden bochten enz. bij bepaalde hoogtematen verlengdelen nodig.
Brandkleppen met elastische aansluitingen, afsluitrooster en ronde aansluitingen worden (afhankelijk van de hoogte) inclusief verlengdelen geleverd
Verlengingsdelen zijn ook los leverbaar. Materialen en afwerking
Verlengdeel van verzinkt staalplaat, lengte 195 mm

Opmerking:
Het sluiten van het klepblad mag door de accessoires niet verhinderd worden. Tussen het geopende klepblad en een aanbouwdeel (vormstuk etc.) moet minstens 50 mm. afstand zijn.

Klepbladoversteek [mm]

100

150

200

250

300

350

400

450

500

550

600

650

700

750

800

-204

-179

-154

-129

-104

-79

-54

-29 *

-4 *

21 *

46 *

71 *

96 *

121 *

146 *

y (1)

-8 *

17 *

42 *

67 *

92 *

117 *

142 *

167 **

192 **

217 **

242 **

267 **

292 **

317 **

342 **

y (2)

-204

-179

-154

-129

-104

-79

-54

-29 *

-4 *

21 *

46 *

71 *

96 *

121 *

146 *

* 1 Verlengingsdeel vereist
** 2 Verlengingsdeel vereist
(1) L = 305 mm
(2) L = 500 mm

Plaatsing van verlengingsdelen

L [mm]	H [mm]	Bedieningszijde	Inbouwzijde
305	100 – 400	–	195
305	405 – 800	195	2 × 195
500	100 – 400	–	–
500	405 – 800	195	195

Plaatsing van verlengingsdelen

Toepassing

Eventueel zijn bij toepassing van ronde aansluitingen, afsluitroosters, elastische aansluitingen, ronden bochten enz. bij bepaalde hoogtematen verlengdelen nodig.
Brandkleppen met elastische aansluitingen, afsluitrooster en ronde aansluitingen worden (afhankelijk van de hoogte) inclusief verlengdelen geleverd
Verlengingsdelen zijn ook los leverbaar.

Materialen en afwerking

Verlengdeel van verzinkt staalplaat, lengte 195 mm

Aanbouwdeel – Eindschakelaar

FK2-EU (uitvoering met smeltlood) met eindschakelaar
Toepassing

Eindschakelaar met potentiaalvrije contacten kunnen de klepstand weergeven.
Binnen het toelaatbare schakelvermogen kunnen relais of controlelampen geschakeld worden of het brandmeldsysteem gealarmeerd worden
Voor de klepstanden „open" en „dicht" zijn twee eindschakelaars nodig
Brandkleppen met een smeltlood kunnen met 1 of 2 eindschakelaars geleverd of omgebouwd worden (hiervoor is een ombouwset benodigd)
Technische gegevens en aansluitschema zie montage- en bedieningshandleiding FK2-EU

Aanbouwdeel	Codering
Eindschakelaar klepstand „dicht"	Z01
Eindschakelaar klepstand „open"	Z02
Eindschakelaars klepstand „open en dicht"	Z03

FK2-EU (uitvoering met smeltlood) met eindschakelaar in Exuitvoering
Toepassing

Eindschakelaar in Ex-uitvoering met potentiaalvrije contacten voor signelering van klepstand
Conformiteit: EPS 20 ATEX 2 058 X
Binnen het toelaatbare schakelvermogen kunnen relais of controlelampen geschakeld worden of het brandmeldsysteem gealarmeerd worden
De eindschakelaars moeten in een separate gecertificeerde aansluitdoos van een bepaalde beschermingsklasse volgens EN 60079-0 aangesloten worden.
Voor de klepstanden „open" en „dicht" zijn twee eindschakelaars nodig
Brandkleppen met een smeltlood kunnen met 1 of 2 eindschakelaars geleverd of omgebouwd worden (hiervoor is een ombouwset benodigd)
Technische gegevens en bedradingsvoorbeelden zie de extra handleiding "Explosiebeveiligde brandkleppen serie FK2-EU"

Aanbouwdeel	Codering
Eindschakelaar klepstand „dicht"	Z01EX
Eindschakelaar klepstand „open"	Z02EX
Eindschakelaars klepstand „open en dicht"	Z03EX

FK2-EU (uitvoering met smeltlood) met eindschakelaar
Toepassing

Eindschakelaar met potentiaalvrije contacten kunnen de klepstand weergeven.
Binnen het toelaatbare schakelvermogen kunnen relais of controlelampen geschakeld worden of het brandmeldsysteem gealarmeerd worden
Voor de klepstanden „open" en „dicht" zijn twee eindschakelaars nodig
Brandkleppen met een smeltlood kunnen met één of twee eindschakelaars geleverd of omgebouwd worden (ook als ombouwset leverbaar)

Technische gegevens en aansluitschema zie montage- en bedieningshandleiding FK2-EU

Bedieningswijze	Activeringsmechanisme	Kenmerk	Omgevingstemperatuur	maximale luchtsnelheid
Veermechanisme	Smeltlood	II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db	-40 – 40 °C	8 m/s
Veermechanisme	Smeltlood met eindschakelaar	II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db	-20 – 40 °C	8 m/s

FK2-EU (uitvoering met smeltlood) met eindschakelaar

Toepassing

Binnen het toelaatbare schakelvermogen kunnen relais of controlelampen geschakeld worden of het brandmeldsysteem gealarmeerd worden
Voor de klepstanden „open" en „dicht" zijn twee eindschakelaars nodig
Eindschakelaar met potentiaalvrije contacten kunnen de klepstand weergeven.
Brandkleppen met een smeltlood kunnen met één of twee eindschakelaars geleverd of omgebouwd worden (ook als ombouswset leverbaar)

Technische gegevens en aansluitschema zie montage- en bedieningshandleiding FK2-EU

Aanbouwdeel - Veerretourmotor

FK2-EU met veerretourmotor
Toepassing

Het bedienen van de brandklep d.m.v. een veerretourmotor maakt de bediening op afstand mogelijk en/of de bediening middels toegepaste rookmelders.
Bij het verbreken van de voedingsspanning of een thermoelektrische signalering, sluit de klep (ruststroomprincipe)
Gemotoriseerde brandkleppen kunnen voor het afsluiten van luchtkanalen gebruikt worden
2 Geïntegreerde eindschakelaars met potentiaalvrije contacten voor klepstandsignalering OPEN en DICHT
Het aansluitsnoer van de 24 V veerretourmotor is voorzien van een stekker. Deze aansluiting aan het TROX AS-i bussysteem is daarmee snel gemaakt. Anders wordt de motor aangesloten op 24 V voedingsspanning.
Voor het naderhand ombouwen naar een veerretourmotor uitvoering is een ombouwset leverbaar

Technische gegevens en aansluitschema zie montage- en bedieningshandleiding FK2-EU

Aanbouwdeel	Codering
Veerretourmotor 230 V (Belimo)	Z43
Veerretourmotor 24 V (Belimo)	Z45
Veerretourmotor 24 V (Belimo) inclusief nettoestel BKN230-24-C-MP TR	Z60
Veerretourmotor 24 V (Belimo) inclusief nettoestel BKN230-24-C-MP TR en stuurapparaat BKS24-1 TR	Z61
Veerretourmotor 230 V (Siemens)	Z43S
Veerretourmotor 24 V (Siemens)	Z45S

Aanbouwdeel – Veerretourmotor in Ex-uitvoering

FK2-EU met veerretourmotor in Ex-uitvoering
Toepassing

Het bedienen van de brandklep d.m.v. een veerretourmotor maakt de bediening op afstand mogelijk en/of de bediening middels toegepaste rookmelders.
De brandklep kan toegepast worden in luchttoe- en afvoerkanalen in Ex-zones.
Bij het verbreken van de voedingsspanning of een thermoelektrische signalering, sluit de klep (ruststroomprincipe)
Brandkleppen met veerretourmotoren kunnen voor de sturing "OPEN" en "DICHT" gebruikt worden
2 Geïntegreerde eindschakelaars met potentiaalvrije contacten voor klepstandsignalering "OPEN" en "DICHT"
Elektrische aansluiting vindt plaats in een Ex-klemmenkast
Signaleringstemperatuur veerretourmotor 72 °C
Conformiteit: EPS 20 ATEX 2 058 X
Technische gegevens en bedradingsvoorbeelden zie de extra handleiding "Explosiebeveiligde brandkleppen serie FK2-EU"

ATEX-Toepassingsgebied
Conform het conformiteitsblad EPS 20 ATEX 2 058 X kan de brandklep in de volgende Ex-zone's toegepast worden. Daarbij moeten de in de technische gegevens vermelde omgevingstemperaturen alsmede de signalering en bedieningsvoorschriften aangehouden worden.

ExMax:
Zone 1, 2: Gas, nevel, dampen
Zone 21, 22: Stof

RedMax:
Zone 2: Gas, nevel, dampen
Zone 22: Stof

Aanbouwdeel	Codering
ExMax-15-BF-TR	ZEX1
RedMax-15-BF TR	ZEX3

Bedieningswijze	Activeringsmechanisme	Kenmerk	Omgevingstemperatuur	maximale luchtsnelheid
ExMax-15-BF-TR	ExPro-TT *	II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db	-40 – 40 °C	10 m/s
RedMax-15-BF TR	ExPro-TT *	II 3G Ex h IIC T6 Gc II 3D Ex h IIIC T80°C Dc	-40 – 40 °C	10 m/s

* Signaleringstemperatuur 72 °C

Aanbouwdeel – Veerretourmotor en RM-O-3-D

FK2-EU met veerretourmotor en rookmelder RM-O-3-D
Toepassing

Het bedienen van de brandklep d.m.v. een veerretourmotor maakt de bedieningop afstand en met rookmelders mogelijk
Bij het uitvallen van de voedingsspanning of een thermoelectrische signalering sluit de klep (ruststroomprincipe)
Gemotoriseerde brandkleppen kunnen voor het afsluiten van luchtkanalen gebruikt worden
2 Geïntegreerde eindschakelaars met potentiaalvrije contacten voor klepstandsignalering OPEN en DICHT
De rookmelder type RM-O-3-D is in de onderste inspectieopening ingebouwd en moet bij de montage van de brandklep boven te plaatsen.

Technische gegevens en aansluitschema zie montage- en bedieningshandleiding FK2-EU respectievelijk montage- en bedieningshandleiding van de rookmelder RM-O-3_D

Aanbouwdeel	Codering
Met veerretourmotor 230 V (Belimo) en geïntegreerde type RM-O-3-D	Z43RM
Met veerretourmotor 24 V (Belimo) en geïntegreerde rookmelder type RM-O-3-D	Z45RM
Met Veerretourmotor 230 V (Siemens) en geïntegreerde rookmelder type RM-O-3-D	Z43RMS
Met veerretourmotor 24 V (Siemens) en geïntegreerde rookmelder type RM-O-3-D	Z45RMS

Aanbouwdeel – Veerretourmotor en TROXNETCOM

FK2-EU met veerretourmotor en TROXNETCOM
Toepassing

De brandkleppen met veerretourmotor 24 V (Belimo) en de hier beschreven modulen als aanbouwdeel vormen samen een kant en klare eenheid voor de geautomatiseerde brandklepaansturing
De componenten zijn in de fabriek gemonteerd en bekabeld.
De combinatie veerretourmotor met TROXNETCOM maakt het mogelijk onafhankelijk van het fabrikaat en vakgebieden de verschillende componenten (modules) te koppelen aan een netwerk
De modulen sturen motoren en/of nemen de signalen van sensoren op

AS-i

AS-interface is een wereldwijd gestandaardiseerd bussysteem volgens EN 50295 en IEC 62026-2.
De module stuurt de regelsignalen tussen veerretourmotor en controle-eenheid.
Hiermee is de besturing van de motoren alsmede bewaking van de looptijd voor functiecontroles mogelijk
De voedingsspanning (24 V DC) voor de module en de motor wordt met de 2 aderige AS-i vlakbandkabel aangevoerd
Functiemelding: werking, 4 ingangen, 2 uitgangen

MODBUS RTU / BACnet MS/TP (RS485)

MODBUS RTU en BACnet MS/TP zijn protocollen voor RS485-communicatiesystemen
Het communiceren vindt plaats met uniforme protocollen
Enkel de busaansluiting en voedingsspanning dienen door de installateur te worden aangesloten
MB-BAC-WA1/2: Voor aansturing van 1 - 2 brandkleppen
WA1/B3-AD: Aansluitdoos voor de tweede brandklep met 24 V DC voedingsspanning aan de MB-BAC-WA1/2
WA1/B3-AD230: Aansluitdoos met geïntegreerde transformator 230/24 V voor aansluiting van 2 motorisch bediende 24 V brandklep aan de MB-BAC-WA1/2 LON

LON

LON staat voor een gestandariseerd lokaal opererend netwerk met fabrikaat onafhankelijke communicatie
Het communiceren vindt plaats met een uniform protocol
Middels LONMARK zijn de standaarden gedefinieerd, om de compatibiliteit van deze producten te bereiken
Enkel de busaansluiting en voedingsspanning dienen door de installateur te worden aangesloten
LON-WA1/B3: voor het aansturen van 1 - 2 brandkleppen
WA1/B3-AD: Aansluitdoos voor de tweede brandklep met 24 V DC voedingsspanning aan de LON-WA1/B3
WA1/B3-AD230: Aansluitdoos met geïntegreerde transformator 230/24 V voor aansluiting van tweede motorisch bediende 24 V brandklep aan de LON-A1/B3 TNCEASYCONTROL

TNC-EASYCONTROL

TNC-LINKBOX is voor het aansluiten van een brandklep en TNC-EASYCONTROL

Aanbouwdeel	Codering
Veerretourmotor 24 V en AS-EM	ZA07
Veerretourmotor 24 V, RM-O-3-D en AS-EM	ZA12
Veerretourmotor 24V en MB-BAC-WA1/2	ZB01
Veerretourmotor 24 V en LON-WA1/B3	ZL09
Veerretourmotor 24 V en WA1/B3-AD	ZL10
Veerretourmotor 24 V en WA1/B3-AD230	ZL11
Veerretourmotor 24V en TNC-Linkbox	ZA14
Veerretourmotor 24V en MB-BAC-WA1/2	ZB01

Aanbouwdeel – Rookmelders

Toepassing

Om rookverspreiding door gebouwen via ventilatie-installaties te verhinderen, is het belangrijk de rook vroegtijdig te signaleren
De rookmelders signaleren volgens het strooilichtprincipe rook onafhankelijk van de temperatuur, zodat de brandkleppen al voor het bereiken van de signaleringstemperatuur van 72 °C sluiten
Als er zich stofdeeltjes in de lucht bevinden, zoals bij rook het geval is, worden de lichtstralen hierdoor afgebogen. Een sensor (fotodiode), die bij schone lucht niet belicht wordt, wordt dan door strooilicht getroffen.
De brand- of rookklep wordt geactiveerd als de intensiteit van het strooilicht een grenswaarde overschrijdt

Aanbouwdelen	Codering
Rookmelders	RM-O-3-D
Rookmelders	RM-O-VS-D

De rookmelders moeten separaat worden besteld.
RM-O-3-D kan ook bij FK2-EU met standaard toepassing gemonteerd en bedraad geleverd worden.

Downloads

Product informatie

Website printout FK2-EU
Productdocumentatie FK2-EU

FK2-EU_PD_2021_02_03_DE_nl Productdocumentatie 3,2 MB pdf

Brochures

Brandklep FK2-EU; Allesomvattend!

SF_2020_09_Kurzinformation_FK2_EU_DE_nl_web Brochure 420 KB pdf

Certificaten

EG-Conformiteitsverklaring FK2-EU

FK2-EU_CE_2021_02_NL Certificaat 180 KB pdf
Hygiene-conformiteitsverklaring FK2-EU

FK2-EU_HC_2021_02_02_DE_nl Certificaat 680 KB pdf
Luchtdichtheidsclassificering van TROX-componenten

Leckageklassifizierung-FK2-EU-v1_HC_2021_05_19_DE_nl Certificaten 670 KB pdf
Prestatieverklaring FK2-EU

FK2-EU_DoP_2020_12_DE_nl Certificaat 390 KB pdf

Bedieningshandleiding

Korte versie Montage en bedieningsinstructie FK2-EU

FK2-EU_shortversion-OM_2021_02_A00000076541_V3_NL_nl Korte versie 1,8 MB pdf
Montage en bedieningsinstructie FK2-EU

FK2-EU_OM_2021_02_A00000076541_FK2-EU_V2_NL_nl Montage en bedieningsinstructie 48 MB pdf
Montage en bedieningsinstructie FK2-EU (Korte versie)

12 MB pdf
Montage en bedieningsinstructie Steenwolpakket - Hilti-steenwolsysteem en brandkleppen FK2-EU / FKRS-EU

FK2-EU_FKRS-EU_OM_2021_01_A00000078575_V2_NL_nl.pdf Montage en bedieningsinstructie 4,4 MB pdf

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TECHNISCH NOODZAKELIJK

Deze cookies zijn nodig voor het goed functioneren van onze website en kunnen niet worden uitgeschakeld. Deze cookies worden in de regel alleen ingesteld als reactie op door u ondernomen acties, zoals het instellen van uw privacyvoorkeuren of het vullen van de winkelwagen. Daarnaast zijn beveiligingsrelevante functionaliteiten of ondersteuning via een speciale webchat geïntegreerd, inclusief alle sessiecookies van TROX die worden ingesteld nadat u zich als klant hebt aangemeld. U kunt uw browser instellen om deze cookies te blokkeren of u hierover te informeren. Als gevolg hiervan werken sommige delen van de website mogelijk niet zoals bedoeld.

STATISTIEKEN EN WEBSITE-ANALYSE

Deze cookies maken het mogelijk om gegevens te verzamelen voor statistieken en analyse zodat TROX de prestaties van de bezochte websites kan meten, technische problemen kan identificeren en aanknopingspunten kan vinden voor optimalisatie. Ze kunnen worden ingesteld door ons of door derden wiens diensten we op onze sites gebruiken. Gebruikers helpen ook bij het identificeren van bijvoorbeeld welke pagina's het vaakst of slechts zelden worden gebruikt of hoe mensen tussen webpagina's navigeren. Alle informatie die door derden wordt gebruikt, wordt geaggregeerd en geanonimiseerd.

FK2-EU

Voor diverse toepassingen

Algemene informatie

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Bestelsleutel FK2-EU

Bestelsleutel FK2-EU als overstroomklep

AFMETINGEN EN GEWICHTEN, TOEBEHOREN EN AANBOUWDELEN

Toebehoren 1 – Inbouwset

Toebehoren 2 – Afsluitrooster

Toebehoren 2 – Elastische aansluiting

Toebehoren 2 – Luchtkanaalprofiel

Toebehoren 2 – Ronde aansluiting

Toebehoren 2 – Verlengingsdeel

Verlengdeel

Aanbouwdeel – Eindschakelaar

Aanbouwdeel - Veerretourmotor

Aanbouwdeel – Veerretourmotor in Ex-uitvoering

Aanbouwdeel – Veerretourmotor en RM-O-3-D

Aanbouwdeel – Veerretourmotor en TROXNETCOM

Aanbouwdeel – Rookmelders

EENVOUDIGE INSTALLATIE

|NBOUW IN SYSTEEMWAND

MONTAGE OP AFSTAND VAN EEN SYSTEEMWAND

LATERE INBOUW IN SYSTEEMWAND

FK2-EU: MAKKELIJK VAN BUITENAF TE BEWERKEN

VAN SMELTLOODUITVOERINGNAAR MOTORUITVOERING

VAN MOTORUITVOERINGNAAR SMELTLOODUITVOERING

MONTAGE EINDSCHAKELAAR

Downloads

Product informatie

Website printout FK2-EU

Productdocumentatie FK2-EU

Brochures

Brandklep FK2-EU; Allesomvattend!

Certificaten

EG-Conformiteitsverklaring FK2-EU

Hygiene-conformiteitsverklaring FK2-EU

Luchtdichtheidsclassificering van TROX-componenten

Prestatieverklaring FK2-EU

Bedieningshandleiding

Korte versie Montage en bedieningsinstructie FK2-EU

Montage en bedieningsinstructie FK2-EU

Montage en bedieningsinstructie FK2-EU (Korte versie)

Montage en bedieningsinstructie Steenwolpakket - Hilti-steenwolsysteem en brandkleppen FK2-EU / FKRS-EU

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING

VAN SMELTLOODUITVOERING
NAAR MOTORUITVOERING

VAN MOTORUITVOERING
NAAR SMELTLOODUITVOERING
