FKRS-EU

FKRS-EU met veerretourmotor

Getest volgens VDI 6022

ATEX-certificering

Optioneel met TROXNETCOM

CE-conform volgens Europese voorschriften

FKRS-EU met smeltlood voor 72 °C of 95 °C

Online beschikbaar - Nu configureren

FKRS-EU

Kleine afmetingen - ideaal bij beperkte ruimte

Kleine ronde brandkleppen voor het afsluiten van luchtkanalen tussen 2 brandcompartimenten in 10 nominale groottes
■ Nominale groottes: 100 – 315 mm
■ Gering drukverschil en geluidvermogen
■ Optioneel in Ex-beveiligde uitvoering (ATEX)
■ Optioneel als overstroomklep
■ Optioneel van roestvaststaal of met een coating voor hogere eisen aan de corrosiebestendigheid
■ Integratie in het gebouwbeheersysteem met TROXNETCOM
■ Universele montagemogelijkheden

Optionele uitrusting en toebehoren
■ Elektrische motor 24 V/230 V
■ Signaleringstemperatuur 72/95 °C

Aanvullende producten
■ Rookmelders

Initialize order code

Toepassing

Toepassing

TROX–Brandkleppen van de serie FKRS-EU met CE-markering en prestatieverklaring, voor het afsluiten van luchtkanalen tussen twee brandcompartimenten middels het automatische sluiten in geval van brand
Verhinderen van de branduitbreiding en het overstromen van de rook via het kanaal in het aangrenzende brandcompartiment

Speciale kenmerken

Prestatieverklaring conform de bouwproductenverordening
Classificering vlgs. EN 13501-3, tot EI 120 (v_e, h_o, i ↔ o) S
Zulassung Z-56.4212-991 voor het brandgedrag
Overeenkomstig de Europese productnormering EN 15650
Brandtechnisch getest volgens EN 1366-2
Hygienische eisen volgens VDI 6022 Blad 1 (07/2011), VDI 3803 (02/2010), DIN 1946 deel 4 (12/2008) en EN 13779 (09/2007) zijn toegewezen
Corrosiebestendigheid volgens EN 15650 in combinatie met EN 60068-2-52
Luchtdichtheid bij gesloten klepblad volgens EN 1751, klasse 3
Lekkage van de behuizing volgens EN 1751, klasse C
Gering drukverschil en geluidvermogenniveau
Willekeurige luchtrichting
Integreerbaar in het gebouw beheerssysteem met TROXNETCOM

Classificering

Prestatieklasse tot EI 120 (v_e, h_o, i ↔ o) S volgens EN 13501-3

Nominale grootten

100, 125, 150, 160, 180, 200, 224, 250, 280, 315
L: 400 mm

Beschrijving

Uitvoeringen

Met smeltlood
Met veerretourmotor
Met veerretourmotor voor Ex-gebieden
Mit beidseitigem Abschlussgitter als Überströmungsverschluss mit allgemeiner bauaufsichtlicher Zulassung: Z-19.18-2128

Onderdelen en eigenschappen

Explosiebeveiligde uitvoeringen voor de zone's 1, 2, 21, 22
Signaleringstemperatuur 72 °C of 95 °C (voor luchtverwarming)
Inbouwsituaties van 0° – 360°

Aanbouwdelen

Eindschakelaar voor de klepstandsignalering*
Veerretourmotor met 24 V AC/DC of 230 V AC voedingsspanning*
Veerretourmotor met 24 - 230 V voedingsspanning voor Ex-beveiligde gebieden
Netwerkmoduul voor de integratie in AS-i- of LON-netwerken*

*Alle aanbouwdelen ook achteraf te monteren

Toebehoren

Inbouwsteen ER voor de droge inbouw in massieve wanden en vloeren
Inbouwset TQ voor droge montage in lichte systeemwanden / "zware" brandwanden met metalen stijlen en beplating aan beide zijden, schachtwanden met en zonder metalenregelwerk alsmede houtenframe en houtenvakwerkwanden
Inbouwset WA voor droge montage tegen massieve wanden
Inbouwset GL voor lichte scheidingswanden / "zware" brandwanden met glijdende plafondaansluiting
Inbouwset WE voor droge montage op een afstand van massieve wanden en plafonds en systeemwanden
Afsluitrooster
Elastische aansluitingen
Verlengingsdeel

Aanvullende producten

Rookmelder RM-O-3-D
Rookmelders met luchtstromingsbewaking RM-O-VS-D.

Constructieve kenmerken

Ronde behuizing, passend direct in ronde geboorde sparingen zonder extra te beitelen
Aan beide zijden aansluittuiten met lipafdichting, passend in ronde normale handels-kanalen volgens EN 1506 resp. EN 13180 alsmede de tussenliggende maten 180, 224 en 280
Geschikt voor de montage van afsluitroosters of flexibele aansluitingen
Het ontgrendelingsmechanisme is van buitenaf toegankelijk en tevens te testen.
Een inspectieopening
Afstandsbediening met veerretourmotor

Materialen en afwerking

Behuizing:

Verzinkte staalplaat
Verzinkte staalplaat met poedercoating RAL 7001
Roestvaststaal 1.4301

Klepblad:

Speciaal isolatiemateriaal
Speciaal isolatiemateriaal met coating

Verdere onderdelen:

Klepas van roestvaststaal
Glijlager van kunststof
Afdichtingen van elastomeer

Hogere eisen ten aanzien van corrosiebestendigheid zijn te realiseren met de uitvoeringen roestvast staal of een gepoedercoate behuizing. Bestendigheidslijsten zijn op aanvraag verkrijgbaar.

Normen en richtlijnen

Bouwproductenverordening
EN 15650:2010 Ventilatie van gebouwen – Brandkleppen
EN 1366-2:1999 Brandwerendheid van installaties in gebouwen - Brandkleppen
EN 13501-3:2010 Classificatie van bouwproducten en bouwwijzen
EN 1751:1999 Ventilatie van gebouwen - apparaten van het luchtverdeelsysteem

Onderhoud

Op verzoek van de eigenaar van de ventilatie-installatie moeten de functionele testen van de brandklep conform de gestelde eisen in de EN13306 voor onderhoud in combinatie met de DIN 31051 minstens elk halfjaar plaatsvinden. Wanneer twee halfjaarlijkse controles geen functieproblemen hebben vertoond, behoeft de brandklep nog maar jaarlijks getest te worden.
Algemeen is een sluiten en het weer openen bij de veerretourmotoren voldoende en dit mag ook op afstand.
Brandkleppen kunnen bij de regelmatige reiniging van de ventilatie-installatie worden gereinigd.
Richtlijnen voor de functiecontrole, inspectie en onderhoud, staan in de bedienings- en montagehandleiding

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

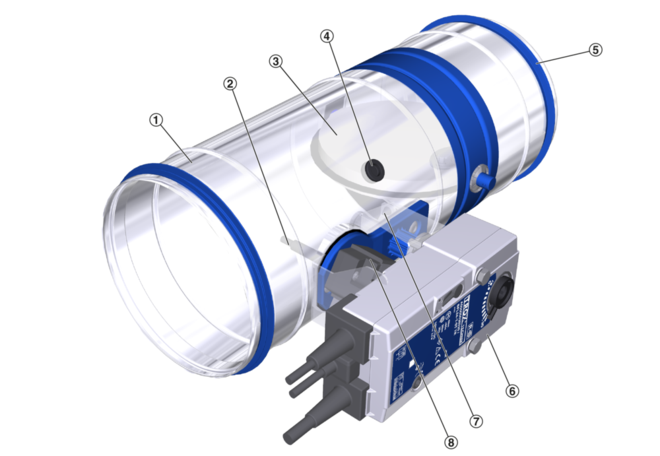

Schematische weergave FKRS-EU met smeltlood

① Behuizing
② Smeltlood
③ Klepblad met afdichting
④ Inspectieopening (12 mm)
⑤ Lipafdichting
⑥ Handgreep met vergrendeling en klepstand aanduiding
⑦ Aanslag DICHT-stand
⑧ Thermische signaleringsinrichting

Uitvoering met smeltlood

Functiebeschrijving

Brandkleppen sluiten in geval van brand automatisch en verhinderen zo het uitbreiden van de brand en het verspreiden van rook door de kanalen in aangrenzende compartimenten. Bij brand volgt de signalering door het smeltlood, altijd bij 72 °C of 95 °C (bij luchtverwarming). Het ontgrendelingsmechanisme is van buitenaf toegankelijk en tevens te testen.

Met één of twee eindcontacten, als optie, is standmelding mogelijk.

Uitvoering met veerretourmotor

Functiebeschrijving

De veerretourmotor dient voor het gemotoriseerd openen en sluiten van de brandklep alsmede het aansturen vanuit het gebouwenbeheersysteem. Bij brand vindt de signalering plaats door de thermo-elektrische signalering bij 72 °C of 95 °C (bij gebruik in luchtverwarmingen). Staat er voedingsspanning op de motor, dan is de brandklep geopend. Bij het onderbreking van de voedingsspanning loopt de brandklep dicht (ruststroomprincipe) Gemotoriseerde brandkleppen kunnen voor het afsluiten van luchtkanalen gebruikt worden. Het draaimoment van de motoren is bij alle afmetingen groot genoeg om de brandkleppen ook bij draaiende ventilator te openen en te sluiten. In de veerretourmotor zitten geïntegreerde eindschakelaars die voor de eindstandsignalering gebruikt kunnen worden.

Uitvoering met veerretourmotor in Ex-uitvoering

Functiebeschrijving

De brandklep dient als afsluitinrichting voor het verhinderen van brand- en rookoverdracht door het luchtkanaal in explosiebeveiligde gebieden. De brandklep is in toevoer- en afvoersystemen van explosiebeveiligde gebieden toepasbaar. Voor montage en bediening zijn de montage- en bedieningsvoorschriften van toepassing almede de technische gegevens van de extra-bedieningsinstructie (A00000042247)

ATEX-Toepassingsgebied

Conform het conformiteitsblad TÜV 14 ATEX 140574 X kan de brandklep in de volgende Ex-zone's toegepast worden. Daarbij moeten de in de technische gegevens vermelde omgevingstemperaturen alsmede de signalering en bedieningsvoorschriften aangehouden worden.

RedMax:

Zone 2: Gas, nevel, dampen
Zone 22: Stof

ExMax:

Zone 1, 2: gas, nevel, dampen
Zone 21, 22: stof

Optioneel als overstroomklep

Functiebeschrijving

Overstroomvoorzieningen (brandwerende) verhinderen het doorlaten van vuur en rook in gebouwen. De thermische signalerings eenheid sluit de overstroomvoorziening bij het bereiken van de temperatuur van 72 °C. Het doorlaten van de rook (koude rook) wordt onder deze temperatuur niet verhinderd. Overstroomvoorzieningen worden bij de natte montage op die plaatsen gemonteerd, waarbij bij de bouwkundige voorschriften geen voorbehoud is gemaakt, b.v.:

wanneer de overstroomopening in wanden van vluchtwegen, als deze openingen zich dicht bij de vloer (max. op 500 mm hoogte) bevinden
In installatieschachten, als deze per verdieping in de vloeren aangewerkt zijn
In kanalen, als deze in de wanden die de ruimte afscheiden geplaatst zijn (uitgezonderd noodzakelijke vluchtwegen)

De overstroomvoorziening bestaat uit de branklep FKRS-EU met thermische signaleringsinrichting 72 °C (uitvoering met smeltlood,optioneel met eindschakelaars) en afsluitrooster aan beide zijden.

Speciale kenmerken

Algemene bouwkundige toelating Z-19.18-2128
Overstroomvoorziening zonder rookmelder

Advies

Toepassing alleen in inpandige wanden toegestaan
Geen toepassing met aansluiting op luchtkanalen in verbinding met luchtbehandelingsinstallaties
Niet in combinatie met accessoire 1 "ER", "TQ", "GL", "WA" en "WE"

Bedieningswijze

Bedieningswijze	Activeringsmechanisme	Kenmerk	Omgevingstemperatuur	Maximale luchtsnelheid
ExMax-15-BF-TR	ExPro-TT*	II 2D c T80 °C II 2G c IIC T6	–40 – 40 °C	10 m/s
RedMax-15-BF-TR	ExPro-TT*	II 3D c T80 °C II 3G c IIC T6	–40 – 40 °C	10 m/s

* Signaleringstemperatuur 72 °C

Nominale grootten	100 – 315 mm
Huislengte	400 mm
Luchthoeveelheidsbereik	Tot 770 l/s of tot 2770 m³/h
Drukverschilbereik	Tot 1500 Pa
Bedrijfstemperatuur	Minimaal 0 – 50 °C **
Signaleringstemperatuur	72 °C of 95 °C (bij luchtverwarming)
Aanstroomsnelheid*	Standaarduitvoering ≤ 8 m/s, bij uitvoeringen met een veerretourmotor ≤ 10 m/s

* gegevens gelden voor gelijkmatige aan- en afstroom situaties van de brandkleppen

** Temperatuurgegevens kunnen door aanbouwdelen begrensd zijn, afwijkende toepassingen op aanvraag

Nominale grootte

Nominale grootte	A [m²]	ζ
100	0,005	1,71
125	0,009	1,08
150	0,013	0,76
160	0,016	0,67
200	0,025	0,44
224	0,032	0,56
250	0,040	0,45
280	0,052	0,36
315	0,067	0,28

Maximale aanstroomsnelheid bij de standaarduitvoering ≤ 8 m/s, bij uitvoeringen met een veerretourmotor ≤ 10 m/s

De snelselectie geeft een goed overzicht van de mogelijke luchthoeveelheden bij een bepaald geluidvermogen en een drukverlies tot 35 Pa. Indicatieve tussenwaarden kunnen geïnterpoleerd worden Voor exacte tussenwaarden en spectrumgegevens kunt u ons selectieprogramma Easy Product Finder gebruiken.

Luchthoeveelheid bij drukverschil Δpst < 35 Pa

L_WA [dB(A)]	25	35	45	25	35	45
Nominale grootte	V
mm	l/s			m³/h
100	22	35	43	79	126	157
125	40	65	87	144	234	315
150	70	105	150	252	378	540
160	80	125	180	288	450	648
180	105	165	235	388	587	847
200	140	210	295	504	756	1062
224	170	245	345	612	882	1242
250	215	315	445	774	1134	1602
280	280	405	570	1008	1458	2052
315	360	525	735	1296	1890	2646

Met de Easy Product Finder kunt u het product met uw projectspecifieke gegevens dimensioneren.

De Easy Product Finder kunt u op onze website vinden.

Deze bestekomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectieprogramma Easy Product Finder.

Bestekomschrijving

Brandklep volgens de europese productnorm DIN EN 15650 in ronde uitvoering. Brandtechnisch getest volgens DIN EN 1366-2 (300 Pa en 500 Pa onderdruk), met CE-kenmerk. De fabrikant van de brandklep laat in de prestatieverklaring (DoP) de inbouwsituaties zien zoals bijv. in, voor, tegen en op afstand van wanden resp. vloeren, met de belangrijke kenmerken zoals grootte, dragende constructie, type en inbouwsituatie met de daarbij behorende prestatieklasse volgens DIN EN 13501-3. De brandklep heeft een activeringsmechanisme en een uitwisselbaar, vuurbestendig klepblad, dat afhankelijk van de toepassing onder 0 - 360 graden geplaatst kan worden. Afhankelijk van toepassing geclassificeerd van: EI 30 (ve, ho i ↔ o) S tot EI 120 (ve, ho i ↔ o) S.

Geschikt voor:

Natte montage

In massieve wanden, ook met gedeeltelijk mortel evenals in wanden van gipsplaten
In niet dragende massieve wanden met glijdende plafondaansluiting
In systeemwanden, brandwanden, veiligheidsscheidingswanden en stralingswerende wanden met metalen profielen of een stalen onderconstructie met beplating aan beide zijden.
In houten staander- en houten vakwerk- evenals massief houten en CLT wanden
In schachtwanden met metalen profiel en eenzijdige beplatingen
In massieve vloeren en in betonsokkels op massieve vloeren
In kanaalplaatvloer, holle steen vloer, combinatievloer, ribbenvloer
In combinatie met houten balken vloer, massief houten vloeren en lichte systeemvloeren (systeem Cadolto)
In massief houten-, houten balken- end historische houten balken vloeren
Gecombineerde inbouw met FK2-EU in massieve wanden en vloeren, systeemwanden, schachtwanden en houten staander- en houten vakwerkwanden (tot 1,2 m² totale oppervlakte van de brandkleppen)
Meervoudige doorvoer tot 1,2 m² totale brandklepoppervlakte in massieve wanden en vloeren, systeemwanden evenals schachtwanden

Droge inbouw

In massieve wanden en vloeren met inbouwsteen ER
In massieve wanden, systeemwanden, brandwanden en veiligheidswanden met metalen profielen of stalen onderconstructie en beplating aan beide zijden met inbouwset TQ2
Droge inbouw zonder inbouwset in systeemwanden met metalen profielen en tweezijdige beplating
In systeemwanden met metalen profielen en tweezijdige beplating met inbouwset GL2 gedurende de opbouw van de wand
In lichte scheidingswanden alsmede "zware" brandscheidingen met metalen profielen en aan beide zijden beplating en glijdende plafondaansluiting met inbouwset GL2
In wanden met houten staanders en vakwerkwanden met beplating aan beide zijden evenals massief houten wanden met inbouwset TQ2
In schachtwanden met en zonder metalen profielen en eenzijdige beplating met inbouwset TQ2
Aan massieve wanden en aan schachtwanden zonder metalen profielen en enkelzijdige beplating met inbouwset WA2
In massief houten- en houten balken vloeren evenals systeemvloeren (systeem ADK) met inbouwset TQ2
Op afstand van massieve wanden en vloeren (horizontaal luchtkanaal) evenals op afstand van systeemwanden met metalen profielen en beplating aan beide zijden met inbouwset WE2
Op afstand van massieve wanden, systeemwanden met metalen profielen en beplating aan beide zijden evenals houten staanders en houiten vakwerkwanden en massieve houten wanden met mineraalwol isolatie

Inbouw met steenwolplaten

In massieve wanden en vloeren met steenwolplaten, ook meerdere doorvoeren
In systeemwanden, brandwanden en veiligheidswanden met metalen profielen of stalen onderconstructie en beplating aan beide zijden, ook meerdere doorvoeren zowel in schachtwanden met metalen profielen met steenwolpakket
In wanden met houten staanders en vakwerkwanden met beplating aan beide zijden, ook meerdere doorvoeren, evenals massief houten wanden met steenwolpakket

Overig

In massieve wanden, systeemwanden met metalen- en houten staanders, massieve houten wanden en sandwichpanelen met HILTI brandwerende steen CFS-BL
Gemengde inbouw met kabel- en leidingdoorvoeren in massieve wanden, systeemwanden met metalen en houten staanders en massief houten wanden
Gemengde inbouw met kabeldoorvoeren in HILTI brandwerende stenen CFS-BL in massieve wanden, systeemwanden met metalen en houten staanders, massief houten wanden en sandwichpanelen

Nominale groottes: 100, 125, 150, 160, 180, 200, 224, 250, 280, 315 mm

Geoptimaliseerd luchtdicht huis, tot dichtheidsklasse C volgens DIN EN 1751 met gering drukverlies en geluidvermogen. Huis van verzinkt staalplaat, optioneel verzinkt staalplaat met poedercoating RAL 7001 of roestvaststaal 1.4301. Klepblad van speciaal isolatiemateriaal, optioneel geïmpregneerd. Corrosiebestendigheid volgens DIN EN 15650 in combinatie met DIN EN 60068-2-52 aangetoond Aan de hygiëne eisen volgens VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 en de Ö- Norm H 6020 en H 6021 en de SWKI wordt voldaan. Huislengte 400 mm voor directe aansluiting aan luchtkanalen van onbrandbare of brandbare materialen. Thermische signalering voor 72 °C of 95 °C (luchtverwarming) met smeltlood of thermo-elektrisch met veerretourmotor, testschakelaar/knop en controle-LED. De uitvoeringen met borstelloze veerretourmotoren voor openen en sluiten van de brandklep, ook bij draaiende luchtbehandelingsinstallatie, onafhankelijk van de grootte, zijn in het bijzonder geschikt voor functietesten of voor dagelijks sluiten van delen van de installatie. Later plaatsen van veerretourmotoren zonder aanpassen van het stangenstelsel van buitenaf mogelijk. Explosiebeveiligde uitvoeringen voor de zone's 1, 2, 21 en 22 met eindschakelaars of met veerretourmotor.

Speciale kenmerken:

Prestatieverklaring volgens europese bouwproductenverordening
Classificering volgens EN 13501-3, bis EI 120 (ve, ho i ↔ o) S
Overeenkomstig de Europese productnorm EN 15650
Brandtechnisch getest volgens DIN 1366-2 (300 Pa en 500 Pa onderdruk)
Gecertificeerde natte inbouw met gereduceerde afstanden van 40 mm tot dragende bouwdelen resp. vanaf 10 mm tussen 2 brandkleppen
Omlopende spleet bij natte inbouw met mortel tot 225 mm toegestaan
Inspectieopening (12 mm)
Hygiëne eisen volgens VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 alsmede de Ö-Norm H 6020 en H 6021 en de SWKI wordt voldaan
Corrosiebestendigheid volgens EN 15650 in combinatie met EN 60068-2-52
Luchtdichtheid bij gesloten klepblad volgens EN 1751, klasse 3
Luchtdichtheid van de behuizing volgens EN 1751, klasse C
Gering drukverschil en geluidvermogenniveau
Willekeurige luchtrichting
Integratie in gebouwbeheersysteem met het internationale standaard brandklepsysteem volgens IEC 62026-2 met ASInterface is mogelijk

Technische gegevens

Nominale groottes: 100 - 315 mm
Huislengte: 400 mm
Luchthoeveelheidsbereik: tot 770 l/s / tot 2770 m³/h
Drukverschilbereik: tot 1500 Pa
Temperatuurbereik: -20 – 50 °C *
Aanstroomsnelheid **: Standaard uitvoering ≤ 8 m/s, uitvoering met veerretourmotor ≤ 10 m/s, uitvoering met Exmotor ExMax/RedMax-15-BF TR ≤ 10 m/s

* Voor FKRS-EU in Ex-uitvoering zie extra handleiding

** Gegevens gelden voor gelijkmatige aan- en afstroom situaties van de brandkleppen

Materialen en afwerking
Behuizing:

Verzinkt staalplaat
Verzinkte staalplaat met poedercoating RAL 7001
Roestvaststaal 1.4301

Klepblad:

Speciaal isolatiemateriaal
Speciaal isolatiemateriaal met impregnering
Klepblad uitwisselbaar (vanaf NW 180 mm)

Verdere onderdelen:

Klepbladas van verzinkt staal of roestvast staal.
Glijlager van kunststof
Afdichtingen van elastomeer

Hogere eisen ten aanzien van corrosiebestendigheid zijn te realiseren met de uitvoeringen roestvast staal of een gepoedercoate behuizing. Bestendigheidslijsten zijn op aanvraag verkrijgbaar.

Gelijkwaardigheidscriteria

De prestatieverklaring volgens bouwproductenverordening beschrijft alle CE-gecertificeerde inbouwsituaties inclusief de prestatieklasse tot EI 120 S volgens EN 13501-3 en de belangrijkste kenmerken van minstens toelaatbare grootte en draagconstructie
Aan de hygiëne eisen volgens VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 evenals de Ö-Norm H 6020 en H 6021 en de SWKI wordt voldaan
CE-gekenmerkt en brandtechnisch getest volgens EUverordening 305/2011 en beoordeeld volgens machinerichtlijn 2006/42/EG en volgens ATEX-richtlijn 2014/34/EU
CE-gecertificeerde natte inbouw met afstand ≥ 10 mm tussen 2 brandkleppen
Drukverlies < 10 Pa bij referentiegrootte 315 mm en 6 m/s aanstroomsnelheid
Geluidvermogen < 35 dB (A) bij referentiegrootte 315 mm en 6 m/s aanstroomsnelheid
Gecombineerde natte inbouw met brandkleppen serie FK2- EU in massieve wanden, aan beide zijden beklede systeemwanden, houten staander en houten vakwerkwanden evenals schachtwanden met metalen staanders met enkelzijdige bekleding evenals massieve vloeren
Meervoudige doorvoer tot 1,2 m² totale oppervlakte brandkleppen in massieve wanden en vloeren

Serie
FKRS-EU Brandklep

Uitvoering
       Geen vermelding: basisuitvoering
1       Gepoedercoate behuizing RAL 7001
2       Roestvaststalen behuizing
7       Gecoat klepblad
1 – 7       Gepoedercoate behuizing RAL 7001 en een geïmpregneerd klepblad
2 – 7       Roestvast stalen behuizing en een geïmpregneerd klepblad
W¹       Met smeltlood 95 °C (Alleen bij luchtverwarming)
B       Met gecoat smeltlood 72 °C
WB       Met gecoat smeltlood 95 °C (Alleen voor toepassing bij luchtverwarming)

Bestemmingsland
NL Nederland
Andere bestemmingslanden op aanvraag

Nominale grootte [mm]
100
125
150
160
180
200
224
250
280
315

Toebehoren 1
       Geen opgaaf: zonder
ER       Inbouwsteen rond
TQ       Inbouwset rechthoekig
WA       Wandvoorbouwset
GL       Inbouwset voor glijdende dekaansluiting
WE       Inbouwset voor de montage op een afstand van wanden en vloeren

Toebehoren 2
Geen opgaaf: zonder
A0 – AS

Aanbouwdelen
Z00 – ZEX4

¹W met alle uitvoeringen

combineerbaar, echter niet met aanbouwdelen

ZEX1 – ZEX4

FKRS-EU-2-7/NL/200/TQ/SS/ZL09

Uitvoeringsvarianten	Huis roestvaststaal, klepblad geïmpregneerd
Bestemmingsland	Nederland
Nominale grootte	200 mm
inbouwset	Vierkant
Toebehoren	Elastische aansluiting, aan de bedienings- en/of inbouwzijde
Aanbouwdeel	Veerretourmotor 24 V AC/DC en LON-module LON-WA1/B3

FKRS-EU-1/NL/200/AA/Z03

Uitvoeringsvarianten	behuizing gepoedercoat, zilvergrijs (RAL 7001)
Bestemmingsland	Nederland
Nominale grootte	200 mm
Toebehoren 1	Zonder
Toebehoren 2	aan beide zijden afdekrooster
Aanbouwdeel	Eindschakelaars klepstand „open en dicht”

Uitvoeringen, Toebehoren 1, Toebehoren 2, Aanbouwdelen, Afmetingen en gewichten

FKRS-EU met smeltlood

FKRS-EU met ronde inbouwsteen ER

① Inbouwsteen
② Afdichting
③ Afdekplaat
④ Massieve wand

Advies

Overige en voor de planning belangrijke informatie, in het bijzonder voor inbouwsituaties, zie de montage en bedieningshandleiding.

ER – Inbouwsteen

Toepassing

Voor de montage zonder omlopende specie (droge inbouw) kunnen brandkleppen met inbouwsteen worden toegepast.
Brandklep en inbouwsteen zijn in de fabriek tot één eenheid samengebouwd
De inbouw vindt plaats zonder te metselen, door eenvoudig de klep in de voorbereide inbouwopening te schuiven
Bij brand sluit de opschuimende afdichting de overgebleven spleet af

Materialen en afwerking

Inbouwsteen van plaatstaal met speciale gietmortel
Plaat en behuizing van de inbouwsteen van verzinkte staalplaat (extra met poedercoating zilvergrijs (RAL 7001) bij de uitvoeringsvarianten met poedercoating (1) en roestvast staal (2) )

TQ – Inbouwset

Toepassing

Vierkante inbouwset TQ voor droge montage in lichte systeemwanden en "zware" brandscheidingen met metalen staanders en beplating aan beide zijden, houten systeemwanden en houten vakwerkwanden met of zonder metalen staanders
Brandklep en inbouwsteen zijn in de fabriek tot één eenheid samengebouwd
De inbouw vindt plaats zonder te metselen, door eenvoudig de klep in de voorbereide inbouwopening te schuiven
Bij brand sluit de opschuimende afdichting de overgebleven spleet af
Een plaat dekt de aanwezige voeg af en dient om de klep vast te schroeven

Materialen en afwerking

Inbouwset van calciumsilicaat
Plaat van de inbouwset van verzinkte staalplaat (extra met poedercoating zilvergrijs (RAL 7001) bij de uitvoeringen poedercoating (1) en roestvaststaal (2) )

GL – Inbouwset

Toepassing

Voor montage in lichte scheidingswanden, "zware" brandscheidings en veiligheidswanden met metalen staanders en beplating aan beide zijden met een glijdende plafondaansluiting (droge montage) direct onder massieve vloer is een inbouwset nodig
De inbouwset voert het glijvlak om de brandklep heen.
Afstand tussen plafond en inbouwset naar keuze 0 – 180 mm met bouwkundige vulstroken
De inbouwset is fabrieksmatig gemonteerd en wordt in het werk met de bijgaande hoekprofielen aan het plafond bevestigd
De inbouwset kan in het werk middels GKF plaatmateriaal aan de verschillende wanddikten worden aangepast

Materialen en afwerking

Inbouwset van speciaal isolatie materiaal
Bevestigingshoekprofiel van gegalvaniseerd plaatstaal
Draadstangen van verzinkt staal
Bevestigingsmateriaal van verzinkt plaatstaal

WA – Wandvoorbouwset

Toepassing

Voor de montage (droge inbouw) direct aan een massieve wand zijn brandkleppen FKRS-EU met wandvoorbouwset geschikt
Brandklep en wandvoorbouwset zijn in de fabriek tot één eenheid samengebouwd
Inbouw zonder te metselen middels montage aan de wand direkt voor een kernboring of in combinatie met een ingemetseld luchtkanaal en een bouwkundige opdikking met plaatmateriaal of minerale wol
De wandvoorbouwflens wordt met schroeven en pluggen met een brandtechnische keur bevestigd.
Alternatief kan de bevestiging aan de wand met draadstangen in doorsteekmontage plaatsvinden

Materialen en afwerking

Wandvoorbouwset van calciumsilicaat

WE – Inbouwset

Toepassing

Voor de montage (droge montage) op een afstand van massieve wanden of plafonds (onder het plafond met een horizontaal kanaal) alsmede op een afstand van een aan beide zijden beklede systeemwanden is een inbouwset noodzakelijk
Brandklep en inbouwsteen zijn in de fabriek tot één eenheid samengebouwd
Montage en inbouw vinden op het werk plaats, de noodzakelijke onderdelen moeten door de klant geleverd worden
Brandklep en brandwerende bekleding van het stalen kanaal, de aansluiting aan de massieve wand resp. vloer alsmede de doorvoering van het kanaal door een massieve wand resp. aan beide zijden beklede systeemwanden moeten volgens de montage- en bedieningshandleiding en de montagehandleiding WE ingebouwd en bevestigd worden

Materialen en afwerking

Inbouwset van calciumsilicaat

Toebehoren 1

Toebehoren 1	Codering
Inbouwsteen rond	ER

Gewicht in kg voor FKRS-EU met smeltlood en inbouwsteen

Nominale grootte	100	125	150	160	180	200	224	250	280	315
Inbouwsteen ER	5,7	8,6	7,6	7,3	11	9,8	13,5	12,1	16,0	15,0

FKRS-EU met veerretourmotor: gewicht + 1,2 kg.

Inbouwopening /afdekplaat-afmetingen in mm

Nominale grootte	100	125	150	160	180	200	224	250	280	315
ØD1	200	250	250	250	300	300	350	350	400	400
□B	250	300	300	300	350	350	400	400	450	450

Toebehoren 1

Toebehoren 1	Codering
Inbouwset vierkant	TQ

Gewicht in kg voor FKRS-EU met smeltlood en inbouwset

Nominale grootte	100	125	150	160	180	200	224	250	280	315
Inbouwset TQ	5,4	6,1	7,0	7,9	8,8	9,7	10,6	12,0	13,7	15,8

FKRS-EU met veerretourmotor: gewicht + 1,2 kg.

Inbouwopening /afdekplaat-afmetingen in mm

Nominale grootte	100	125	150	160	180	200	224	250	280	315
□A	210	235	260	270	290	310	334	360	390	425
□B1	300	325	350	360	380	400	424	450	480	515

Inbouwset voor droge montage in lichte scheidingswanden met glijdende plafondaansluiting

Wanddikte in mm	Codering
≥ 100¹	GL

¹bouwkundige aanpassing van de inbouwset aan de verschillende wanddikte

Gewicht in kg voor FKRS-EU met smeltlood en inbouwset

Nominale grootte	100	125	150	160	180	200	224	250	280	315
Inbouwset GL	4,4	5,2	6,1	6,6	7,4	8,2	9,0	10,2	11,7	13,6

FKRS-EU met veerretourmotor: gewicht + 1,2 kg.

Toebehoren 1

Toebehoren 1	Codering
Wandvoorbouwset	WA

Gewicht in kg voor FKRS-EU met smeltlood en wandvoorbouwset

Nominale grootte	100	125	150	160	180	200	224	250	280	315
Wandvoorbouwset WA	4,4	5,2	6,1	6,6	7,4	8,2	9,0	10,2	11,7	13,6

FKRS-EU met veerretourmotor: gewicht + 1,2 kg.

Inbouwopening-/wandvoorbouwset-afmetingen in mm

Nominale grootte	100	125	150	160	180	200	224	250	280	315
ØD2¹	130	155	180	190	210	230	254	280	310	345
□B2	200	225	250	260	280	300	324	350	380	415

¹Tolerantie: –20 mm / +2 mm

Gewicht in kg voor FKRS-EU met smeltlood en inbouwset

Nominale grootte	100	125	150	160	180	200	224	250	280	315
Inbouwset WE	4,4	5,2	6,1	6,6	7,4	8,2	9,0	10,2	11,7	13,6

FKRS-EU met veerretourmotor: gewicht + 1,2 kg.

Inbouwset afmetingen in mm

Nominale grootte	100	125	150	160	180	200	224	250	280	315
□B2	200	225	250	260	280	300	324	350	380	415

Afsluitrooster

① A0
② 0A
③ Verlengingsdeel

Advies

Overige en voor de planning belangrijke informatie, in het bijzonder voor inbouwsituaties, zie de montage en bedieningshandleiding.

A0, 0A, AS, SA, AA – Afsluitrooster

Toepassing

Wanneer aan een zijde van de brandklep een luchtkanaal aangesloten is, kan de andere zijde van een beschermrooster worden voorzien.
Door het uitsteken van het klepblad is vanaf grootte 224 een verlengdeel op de inbouwzijde noodzakelijk
Brandklep, afsluitrooster en eventueel verlengstuk worden in de fabriek gemonteerd tot een eenheid
De vrije doorlaat van het afsluitrooster is ca. 70 %
Brandkleppen met afsluitrooster of elastische verbinding worden zonder lipafdichting uitgeleverd
Afsluitroosters zijn ook los leverbaar.
Afsluitroosters aan beide zijden zijn in Duitsland alleen in combinatie met overstroomkleppen die een bouwkundige toelating hebben toepasbaar of als overstroomklep, b.v. FKRS-EU met algemene bouwkundige toelating Z-19. 18-2128

Materialen en afwerking

Afsluitrooster van verzinkte staalplaat (extra voorzien van een poedercoating zilvergrijs (RAL 7001) bij de uitvoeringen poedercoating (1) en roestvaststaal (2) )
Verlengingsdeel als huisvarianten

S0, 0S, SS – Elastische aansluiting

Toepassing

Voor het begrenzen van de krachten wordt verwezen naar de "Richtlijn van brandtechnische eisen in luchtbehandelingsinstallaties (Lüftungsanlagen-Richtlinie LüAR)"
Naar aanleiding van het uitzetten van de kanalen en het vervormen van de brandscheiding in geval van brand, adviseren wij starre luchtkanalen bij de volgende situaties met elastische verbindingen aan te sluiten: in lichte systeemwanden, in schachtwanden in lichte bouwwijze, bij steenwolplaten montage
De elastische aansluitingen moeten daarbij zo ingebouwd worden, dat aan beide zijden trek- en schuifkrachten opgevangen kunnen worden
Als alternatief kunnen flexibele luchtkanalen gebruikt worden
Door het uitsteken van het klepblad is vanaf grootte 224 een verlengdeel op de inbouwzijde noodzakelijk
Elastische verbindingen worden los meegeleverd, bevestigingen bv. klembanden worden niet meegeleverd
Elastische aansluittuiten zijn ook afzonderlijk leverbaar.

Materialen en afwerking

Elastische verbindingen van glasvezelversterkte kunststof
Brandgedrag vlgs. 4102; B2

Verlengdelen

Toepassing

Brandkleppen met elastische aansluitingen of afdekrooster worden vanaf de grootte 224 met verlengingsdeel op de inbouwzijde geleverd
Verlengingsdelen zijn ook los leverbaar.

Materialen en afwerking

Verlengingsdeel van verzinkte staalplaat (extra voorzien van een poedercoating zilvergrijs (RAL 7001) bij de uitvoeringen poedercoating (1) en roestvaststaal (2) )

Afsluitrooster voor de FKRS-EU

Bedieningszijde	Inbouwzijde	Codering
Afsluitrooster	–	A0
–	Afsluitrooster	0A
Afsluitrooster	Elastische aansluiting	AS
Elastische aansluiting	Afsluitrooster	SA
Afsluitrooster	Afsluitrooster	AA

Let op: AA voor FKRS-EU als overstroomklep

elastische aansluiting voor FKRS-EU

Bedieningszijde	Inbouwzijde	Codering
Elastische aansluiting	–	S0
–	Elastische aansluiting	0S
Elastische aansluiting	Elastische aansluiting	SS
Elastische aansluiting	Afsluitrooster	SA
Afsluitrooster	Elastische aansluiting	AS

Eindschakelaar

Z01, Z02, Z03 – Eindschakelaar

Toepassing

Eindschakelaar met potentiaalvrije contacten kunnen de klepstand weergeven.
Binnen het toelaatbare schakelvermogen kunnen relais of controlelampen geschakeld worden of het brandmeldsysteem gealarmeerd worden
Voor de klepstanden „DICHT” en „OPEN” zijn twee eindschakelaars nodig
Brandkleppen met een smeltlood kunnen met één of twee eindschakelaars geleverd of omgebouwd worden

Advies

Technische gegevens en bedradingsvoorbeelden zie de extra produktbrochure "Aanbouwdelen voor brandkleppen"

Z43, Z45 – Veerretourmotor

Toepassing

Het bedienen van de brandklep d.m.v. een veerretourmotor maakt de bediening op afstand mogelijk en/of de bediening middels toegepaste rookmelders.
Bij het verbreken van de voedingsspanning of een thermo-elektrische signalering, sluit de klep (ruststroomprincipe)
Veerretourmotoren kunnen ook voor het openen en sluiten van de brandklep gebruikt worden
Omgevingstemperatuur bij normaalgebruik: –30 – 50 °C
Twee geïntegreerde eindschakelaars met potentiaalvrije contacten voor klepsignalering OPEN en DICHT
Het aansluitsnoer van de 24 V-veerretourmotor is voorzien van een stekker. (Aansluiten aan het TROX AS-i bussysteem is daarmee eenvoudig)
Voor het naderhand ombouwen naar een veerretourmotor uitvoering is een ombouwset leverbaar
Bij conventionele bedrading (Z45) zorgt een veiligheidstransformator voor de voedingsspanning

Advies

Technische gegevens en bedradingsvoorbeelden zie de extra produktbrochure "Aanbouwdelen voor brandkleppen"

ZEX1, ZEX3 – Veeretourmotor in Ex-uitvoering

Toepassing

Het bedienen van de brandklep d.m.v. een veerretourmotor maakt de bediening op afstand mogelijk en/of de bediening middels toegepaste rookmelders.
De brandklep kan toegepast worden in luchttoe- en afvoerkanalen in Ex-zones.
Bij het verbreken van de voedingsspanning of een thermo-elektrische signalering, sluit de klep (ruststroomprincipe)
Veerretourmotoren kunnen ook voor het openen en sluiten van de brandklep gebruikt worden
Twee geïntegreerde eindschakelaars met potentiaalvrije contacten voor klepsignalering OPEN en DICHT
Elektrische aansluiting vindt plaats in een Ex-klemmenkast
Signaleringstemperatuur van de veerretourmotor 72 °C
Conformiteitsverklaring TÜV 14 ATEX 140574 X

Advies

Technische gegevens en bedradingsvoorbeelden zie de extra produktbrochure "Aanbouwdelen voor brandkleppen" en de extra gebruikshandleiding "Explosiebeveiligde brandkleppen serie FKRS-EU"

ZL07, ZL08, ZL09, ZA07 – Veerretorumotor en TROXNETCOM

Toepassing

De brandkleppen met veerretourmotor 24 V en de hier beschreven modulen als aanbouwdeel vormen ze samen een kant en klare eenheid voor de geautomatiseerde brandklepaansturing.
De componenten zijn in de fabriek gemonteerd en bekabeld.
Hiermede is het mogelijk onafhankelijk van het fabrikaat en vakgebieden de verschillende componenten (modules) te koppelen aan een netwerk
De modulen sturen motoren en/of nemen de signalen van sensoren op

LON

LON staat voor een gestandariseerd lokaal opererend netwerk met fabrikaat onafhankelijke communicatie
Het communiceren vindt plaats met een uniform protocol
Middels LONMARK zijn de standaarden gedefinieerd, om de compatibiliteit van deze producten te bereiken
Enkel de busaansluiting en voedingsspanning dienen door de installateur te worden aangesloten

LON-WA1/B3: voor het aansturen van 1 - 2 brandkleppen
LON-WA1/B2-AD: aansluitmodule voor de tweede brandklep met 24 V DC voedingsspanning aan de LON-WA1/B2-AD
LON-WA1/B2-AD230: aansluitmodule met geïntegreerd netdeel 230/24 V voor het aansluiten van een tweede motorisch aangedreven 24 V brandklep aan de LON-WA1/B2

AS-i

AS-interface is een wereldwijd gestandaardiseerd bussysteem volgens EN 50295 en IEC 62026-2.
De module stuurt de regelsignalen tussen veerretourmotor en controle-eenheid.
Hierdoor is de besturing van de motoren alsmede bewaking van de looptijd voor functiecontroles mogelijk
De voedingsspanning (24 V DC) voor de module en de motor wordt met de 2 aderige AS-i vlakbandkabel aangevoerd
Functiemelding: werking, 4 ingangen, 2 uitgangen

ZEX2, ZEX4 – Veerretourmotor in Ex-uitvoering en TROXNETCOM

Toepassing

De module stuurt de regelsignalen tussen veerretourmotor en controle-eenheid.
Hierdoor is de besturing van de motoren alsmede bewaking van de looptijd voor functiecontroles mogelijk
De voedingsspanning (24 V DC) voor de module wordt met de 2 aderige AS-i vlakkabel aangevoerd, de servomotor wordt extern voorzien
Functiemelding: werking, 4 ingangen, 2 uitgangen

AS-i

AS-interface is een wereldwijd gestandaardiseerd bussysteem volgens EN 50295 en IEC 62026-2.
Hiermede is het mogelijk onafhankelijk van het fabrikaat en vakgebieden de verschillende componenten (modules) te koppelen aan een netwerk
De brandkleppen met veeretourmotor ExMax/RedMax-15-BF-TR en de module AS-EM/C als aanbouwdeel vormen een functie-eenheid voor de BUS-communicatie voor de brandklepaansturing
De modulen sturen motoren en/of nemen de signalen van sensoren op
De module moet buiten de Ex-Zone door derden gemonteerd en bedraad worden.

Aanbouwdelen

Aanbouwdelen	Codering
Eindschakelaar klepstand „dicht”	Z01
Eindschakelaar klepstand „open”	Z02
Eindschakelaars klepstand „open en dicht”	Z03

Aanbouwdelen

Aanbouwdelen	Codering
Veerretourmotor 230 V, type BLF230-T TR	Z43
Veerretourmotor 24 V, type BFL24-T-ST TR	Z45

Aanbouwdelen

Aanbouwdelen	Codering
ExMax-15-BF-TR	ZEX1
RedMax-15-BF-TR	ZEX3

ATEX-toepassingsgebieden

Aanbouwdelen	Activeringsmechanisme	Kenmerk	Omgevingstemperatuur
ExMax-15-BF-TR	ExPro-TT	II 2 D c T80 °C, II 2 G c IIC T6	–40 – 40 °C
RedMax-15-BF-TR	ExPro-TT	II 3D c T80 °C, II 3G c IIC T6	–40 – 40 °C

Aanbouwdelen

Aanbouwdelen	Codering
LON-WA1/B2-AD en veerretourmotor 24 V, type BFL24-T-ST TR	ZL07
LON-WA1/B2-AD230 en veerretourmotor 24 V, type BFL24-T-ST TR	ZL08
LON-WA1/B3 en veerretourmotor 24 V, type BFL24-T-ST TR	ZL09
AS-EM en veerretourmotor 24 V, type BFL24-T-ST TR	ZA07

Aanbouwdelen

Aanbouwdelen	Codering
AS-interface module en ExMax-15-BF-TR	ZEX2
AS-Interface module en RedMax-15-BF-TR	ZEX4

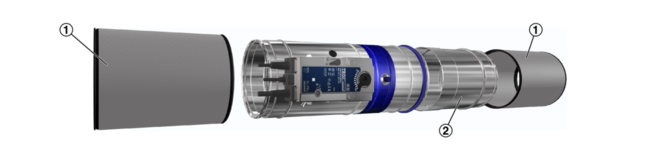

FKRS-EU met smeltlood

① Ruimte vrijhouden voor bereikbaarheid van het activeringsmechanisme

Afmetingen in mm / Gewicht in kg

Nominale grootte	100	125	150	160	180	200	224	250	280	315
ØD	99	124	149	159	179	199	223	249	279	314
Gewicht	1,3	1,6	1,8	2	2,3	2,5	2,7	3,3	3,8	4,4

Afmetingen in mm / Gewicht in kg

Nominale grootte	100	125	150	160	180	200	224	250	280	315
ØD	99	124	149	159	179	199	223	249	279	314
Gewicht	2,5	2,8	3,0	3,1	3,4	3,6	3,9	4,4	4,9	5,6

Afmetingen in mm / Gewicht in kg

Nominale grootte	100	125	150	160	180	200	224	250	280	315
ØD	99	124	149	159	179	199	223	249	279	314
Gewicht	5	5,3	5,5	5,6	5,9	6,1	6,4	6,9	7,4	8,1

Toepassingsgebieden, Inbouwdetails, Kenmerken en definities

Deel van DOP-verklaring – toelichting prestatie, 1

Ontwerprichtlijn

Toepassing in ventilatie systemen
Vindt de montage in massieve wanden en vloeren, systeemwanden, houtenstijlenwand alsmede schachtwanden met een kleinere brandweerstandsklasse als die van de brandklep, dan krijgt de FKRS-EU de zelfde brandweerstand als die van de wand of vloer (inbouwdetails op aanvraag)
Krachten, die op de behuizing inwerken, kunnen functiestoringen aan de brandklep tot gevolg hebben, dit moet bij de montage en het aansluiten van het kanaal verhinderd worden
In bepaalde situaties adviseren wij starre luchtkanalen aan te sluiten met elastische aansluitingen.
Overige en voor de planning belangrijke informatie, in het bijzonder voor de inbouwsituaties, zie de montage en bedieningshandleiding

Ontoelaatbare toepassingen

De brandklep mag niet worden toegepast:

In Ex-gebieden zonder de daarvoor noodzakelijke aanbouwdelen
als rookklep (bv. in RWA installaties)
In de open lucht zonder geschikte bescherming tegen weersinvloeden
In atmosferen, die gepland of ongepland ten gevolge van een chemische reactie een schadelijke en/of roest veroorzakende reactie op de brandklep uitoefenen.

Extra goedkeuring voor het gebruik in Duitsland

Niet gebruiken als overstroomklep.
Voor het gebruik als overstroomklep alleen met algemene bouwkundige toelating Z-19.18-2128
Geen toepassing in luchtafvoerinstallaties van professionele keukens
Brandwerendheidsklassen tot EI 120 (ve, ho, i ↔ o) S wordt enkel bereikt, als aan beide zijden een kanaal, of aan een zijde een kanaal en op de andere zijde een afsluitrooster is gemonteerd

Inbouw en inbedrijfname

De inbouw moet plaatsvinden conform de montage en bedieningshandleiding.

Natte inbouw:

In massieve wanden en vloeren
In niet dragende massieve wanden met glijdende plafondaansluiting
In flexibele wanden met metalen profiel en tweezijdige bekleding
In schachtwanden met of zonder metalen profielen en eenzijdige beplating

Droge montage:

In houten profielen en houtenvakwerkwanden en tweezijdige beplating
In massieve wanden en vloeren met inbouwsteen ER
In massieve wanden en vloeren in steenwolplaten
In flexibele wanden met metalen profiel en tweezijdige bekleding en steenwolplaten
Aan massieve wanden met wandvoorbouwsteen WA
In lichte scheidingswanden alsmede "zware"brandscheidingen met metalen profielen en aan beide zijden beplating en glijdende plafondaansluiting met inbouwset GL
In lichte scheidingswanden met metalen profielen of stalen onderconstructie en tweezijdige beplating met inbouwset TQ
In "zeer zware" wanden met metalen profiel en tweezijdige beplating met inbouwset TQ
In schachtwanden met en zonder metalen profielen en eenzijdige beplating met inbouwset TQ
Op een afstand van massieve wanden en vloeren (horizontaal luchtkanaal) en op een afstand van systeemwanden met inbouwset WE
In houten systeem en vakwerkwanden met beplating aan beide zijden met een inbouwset TQ

Hoofdafmetingen

L [mm]

Lengte van de brandklep

Rechthoekige brandkleppen

B [mm]

Breedte van de brandklep

H [mm]

Hoogte van de brandklep

Ronde brandklep

Nominale grootte [mm]

Diameter van de brandklep

Definities

V [m³/h] en [l/s]

Luchthoeveelheid

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid van de brandklep, A-gecorrigeerd.

A [m²]

Vrije doorlaat

Weerstandswaarde (kanaalinbouw)

Δp_st [Pa]

Statisch drukverschil

v [m/s]

Stromingssnelheid gebaseerd op het aanstroomoppervlakte (B × H of de diameter)

Downloads

Product informatie

Productdocumentatie FKRS-EU

FKRS-EU_PD_2023_07_05_DE_nl Productdocumentatie 3,1 MB pdf

Certificaten

Certificate concerning statistical leakage tests

LC_v2_2024_10_DE_en Certificate 650 KB pdf
Certificate concerning statistical leakage tests

LC_v1_2024_10_DE_en Certificate 660 KB pdf
Declaration of hygiene conformity

FKRS-EU_HC_2024_05_DE_en Certificate 1,8 MB pdf
EG-Conformiteitsverklaring

FKRS-EU_CE_2020_03__DE_nl Conformiteitsverklaring 87 KB pdf
Environmental Product Declaration FKRS-EU

FKRS-EU_EPD_2024_03_DE_en Environmental Product Declarations 410 KB pdf
Luchtdichtheidsclassificering van TROX-componenten

Leckageklassifizierung-FK2-EU-v1_HC_2021_05_19_DE_nl Certificaten 670 KB pdf
Prestatieverklaring FKRS-EU

FKRS-EU_DoP_006_2024_07_DE_nl Prestatieverklaring 530 KB pdf

Bedieningshandleiding

Extra gebruiksaanwijzing - Explosieveilige brandkleppen serie FKRS-EU

1,5 MB pdf
Extra montage-instructie - Montageset WE (op een afstand van een metal-studwand)

1,7 MB pdf
FKRS-EU_WE2 Inhoudsopgave

FKRS-EU_WE2_IM_A00000066481_V3_2023_12_NL_nl Inhoudsopgave 9,2 MB pdf
Montage en bedieningsinstructie Steenwolpakket - Hilti-steenwolsysteem en brandkleppen FK2-EU / FKRS-EU

FK2-EU_FKRS-EU_OM_2025_11_A00000078575_V3_NL_nl Montage en bedieningsinstructie 670 KB pdf
Montage- en gebruikershandleiding FKRS-EU

FKRS-EU_IOM_A00000092709_V4.1_2025_11_NL_nl Montage- en gebruikershandleiding 14 MB pdf
Montage- en gebruikshandleiding FKRS-EU (korte versie)

FKRS-EU_SV_IOM_A00000092711_V4.1_2025_11_NL_nl Montage- en gebruikshandleiding 3,5 MB pdf
Supplementary installation manual kit GL2

FKRS-EU_GL2_IM_A00000041590_V1_2023_04_GB_en Additional installation manual 2,5 MB pdf

MONTAGEVIDEO

EENVOUDIGE MONTAGE: INSTALLATIE VOOR RONDE TROX BRANDKLEPPEN

Terwijl in het verleden de openingen voor de inbouw van een brandklep in een massieve wand of plafond precies en slechts met kleine toleranties werden gepland en uitgevoerd, kunnen de zachte schotoplossingen veel flexibeler worden gehanteerd. Hierdoor is installatie in bestaande openingen mogelijk, die rondom tot 400 mm groter kunnen zijn dan de behuizingsafmetingen. Een exacte planning van de installatieopeningen is daarom niet langer absoluut noodzakelijk

FKRS-EU CONVERSION
FROM FUSIBLE LINK TO SPRING RETURN ACTUATOR

FKRS-EU- Handling
and replacing the fusible link holder

MONTAGE EINDSCHAKELAAR

FKRS-EU- Converting
a BLF actuator to an explosion-proof actuator

FKRS-EU- CONVERTING
A BLF ACTUATOR TO BFL ACTUATOR

TROX Services

Productsearch A-Z Snel producten zoeken

TROX Easy Product Finder Snel Betrouwbaar Innovatief

Tour de Competence Competenties

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TECHNISCH NOODZAKELIJK

Deze cookies zijn nodig voor het goed functioneren van onze website en kunnen niet worden uitgeschakeld. Deze cookies worden in de regel alleen ingesteld als reactie op door u ondernomen acties, zoals het instellen van uw privacyvoorkeuren of het vullen van de winkelwagen. Daarnaast zijn beveiligingsrelevante functionaliteiten of ondersteuning via een speciale webchat geïntegreerd, inclusief alle sessiecookies van TROX die worden ingesteld nadat u zich als klant hebt aangemeld. U kunt uw browser instellen om deze cookies te blokkeren of u hierover te informeren. Als gevolg hiervan werken sommige delen van de website mogelijk niet zoals bedoeld.

STATISTIEKEN EN WEBSITE-ANALYSE

Deze cookies maken het mogelijk om gegevens te verzamelen voor statistieken en analyse zodat TROX de prestaties van de bezochte websites kan meten, technische problemen kan identificeren en aanknopingspunten kan vinden voor optimalisatie. Ze kunnen worden ingesteld door ons of door derden wiens diensten we op onze sites gebruiken. Gebruikers helpen ook bij het identificeren van bijvoorbeeld welke pagina's het vaakst of slechts zelden worden gebruikt of hoe mensen tussen webpagina's navigeren. Alle informatie die door derden wordt gebruikt, wordt geaggregeerd en geanonimiseerd.

FKRS-EU

Kleine afmetingen - ideaal bij beperkte ruimte

Toepassing

Beschrijving

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Uitvoeringen, Toebehoren 1, Toebehoren 2, Aanbouwdelen, Afmetingen en gewichten

Toepassingsgebieden, Inbouwdetails, Kenmerken en definities

Downloads

Product informatie

Productdocumentatie FKRS-EU

Certificaten

Certificate concerning statistical leakage tests

Certificate concerning statistical leakage tests

Declaration of hygiene conformity

EG-Conformiteitsverklaring

Environmental Product Declaration FKRS-EU

Luchtdichtheidsclassificering van TROX-componenten

Prestatieverklaring FKRS-EU

Bedieningshandleiding

Extra gebruiksaanwijzing - Explosieveilige brandkleppen serie FKRS-EU

Extra montage-instructie - Montageset WE (op een afstand van een metal-studwand)

FKRS-EU_WE2 Inhoudsopgave

Montage en bedieningsinstructie Steenwolpakket - Hilti-steenwolsysteem en brandkleppen FK2-EU / FKRS-EU

Montage- en gebruikershandleiding FKRS-EU

Montage- en gebruikshandleiding FKRS-EU (korte versie)

Supplementary installation manual kit GL2

MONTAGEVIDEO

EENVOUDIGE MONTAGE: INSTALLATIE VOOR RONDE TROX BRANDKLEPPEN

FKRS-EU CONVERSIONFROM FUSIBLE LINK TO SPRING RETURN ACTUATOR

FKRS-EU- Handling and replacing the fusible link holder

MONTAGE EINDSCHAKELAAR

FKRS-EU- Converting a BLF actuator to an explosion-proof actuator

FKRS-EU- CONVERTINGA BLF ACTUATOR TO BFL ACTUATOR

TROX Services

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING

FKRS-EU CONVERSION
FROM FUSIBLE LINK TO SPRING RETURN ACTUATOR

FKRS-EU- Handling
and replacing the fusible link holder

FKRS-EU- Converting
a BLF actuator to an explosion-proof actuator

FKRS-EU- CONVERTING
A BLF ACTUATOR TO BFL ACTUATOR
