MK

GELUIDDEMPERCOULIS MET HOGE DEMPING IN HET LAGE FREQUENTIEBEREIK

Geluiddempercoulissen met resonatieplaten, als inbouwset voor luchttechnische installatie

  • Demping door geluidsabsorptie en resonantie.
  • Energiebesparing door gestroomlijnde en geprofileerde coulisramen (radius 20 mm)
  • Akoestische gegevens gemeten volgens EN ISO 7235
  • Absorptiemateriaal hygiënisch en biologisch verantwoord
  • Absorptiemateriaal met opgelijmd glasvezeldoek beschermd tegen erosie tot luchtsnelheden van 20 m/s
  • Niet brandbaar absorptiemateriaal volgens EN 13501 bouwmateriaalklasse A1
  • Toepasbaar in ruimtes met explosiegevaar (EG-Richtlijn 2014/34/EU (ATEX)), Zone 1, 2 en Zone 21 en 22 (buiten) in overeenstemming met richtlijn 1999/92/EG
  • Bedrijfstemperatuur tot maximaal 100 °C, Uitvoering -L (strekmetaal/geperforeerde plaat) voor een beperkte periode tot 300 °C


Optionele uitrusting en toebehoren

  • Strekmetaal als extra mechanische bescherming van het absorberende materiaal
  • RVS-uitvoering A2 (1.4301), optioneel met geperforeerde plaat als extra bescherming van het absorptiemateriaal
  • Andere RVS- en aluminiumvarianten en PUR-gecoate oppervlakken op aanvraag
  • Montage materiaal voor geluiddempercoulissen in gedeelde uitvoering

Product successfully added to cart

Algemene Informatie

Toepassing

  • Geluiddempercoulissen met resonantieplaat voor vermindering van het ventilator- en stromingsgeluid in luchttechnische installaties.
  • Demping door geluidsabsorptie en resonantie.
  • Hoge breedband demping zelfs in het lage frequentiebereik van de ventilator.
  • Hygiënisch getest en gecertificeerd volgens VDI 6022
  • Voor toepassing in ruimten met explosiegevaar (EG-Richtlijn 2014/34/EU (ATEX)), Zone 1, 2, 21 en 22 (buiten) in overeenstemming met richtlijn 1999/92/EG


Speciale kenmerken:

Verhoogde demping op het gebied van kritisch ventilator geluid door toepassing van resonantieplaten

  • Energiebesparing door gestroomlijnde coulissenframes
    • Tot 30 % minder drukverschil
  • Hygiënisch getest en gecertificeerd volgens VDI 6022
  • Grotere afmetingen mogelijk door gedeelde uitvoering


Nominale groottes

  • H: 150 – 2500 mm
  • L: 500, 750, 1000, 1250, 1500, 1750, 2000, 2250, 2500 mm
  • Tussenmaten H en L mogelijk: 150 – 2500 mm in stappen van 1 mm
  • Ongedeeld: H + L minimaal 600 mm, maximaal 4000 mm, maximaal 100 kg
    • Afhankelijkheid bij H en L: Wanneer één afmeting groter is dan 1500 mm, mag de andere de 1500 mm niet overschrijden
  • In de hoogte of in de lengte gedeeld in geval van afwijking, of een afmeting 2501 – 5000 mm
    • Hoogte gedeeld vanaf H ≥ 2501 mm, anders gedeeld in de lengte


Uitvoeringen

  • MK100: Coulisdikte 100 mm
  • MK200: Coulisdikte 200 mm
  • MK230: Coulisdikte 230 mm


Uitvoering

De helft van de geluiddempercoulis is afgedekt met een resonantieplaat

  • F: Glasvezeldoek
  • L: Glasvezeldoek en strekmetaal voor extra mechanische bescherming van het absorptiemateriaal

Materialen en afwerking

  • Geen opgaaf: staal verzinkt 1.0917
  • A2: Roestvaststaal 1.4301
    • Uitvoering L: Glasvezeldoek en geperforeerde plaat voor extra mechanische bescherming van het absorptiemateriaal
  • P1: gepoedercoat in RAL 7001, zilvergrijs


Onderdelen en eigenschappen

  • Gestroomlijnde coulissenframes
    • Gereduceerd gewicht en grotere stabiliteit door speciale profilering
    • Optimalisering van de luchtstroom en vermindering van het stromingsgeluid
    • Vermindering van het drukverlies
    • Bedekt de randen van het absorptiemateriaal
  • Absorptiemateriaal en resonantieplaat om het stromingsgeluid te verminderen door absorptie en resonantie


Toebehoren

  • U-kappen en klemplaten als montage materiaal voor geluiddempercoulissen in gedeelde uitvoering (niet bij inbegrepen, separaat te bestellen)


Constructieve kenmerken

  • Coulissenframe aërodynamisch geprofileerd (radius 20 mm), om turbulentie in de instroom en uitstroom zijden te verminderen, en door rillen verstevigd
  • Frame einde ter bescherming van de coulissenvulling omgevouwen
  • Bedrijfstemperatuur tot maximaal 100 °C, Uitvoering -L (strekmetaal/geperforeerde plaat) maximaal 8 uur tot 300 °C


Materialen en afwerking

  • Coulissenframe, middenstijl en resonantieplaat van verzinkt staalplaat 1.0917 of roestvaststaal 1.4301
  • Strekmetaal van verzinkt staal 1.0917
  • Geperforeerde plaat van roestvaststaal 1.4301
  • Absorptiemateriaal mineraalwol
    • Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
    • RAL-keurmerk RAL-GZ 388
    • Biologisch afbreekbaar volgens TRGS 905 en EU-richtlijn 97/69/EG
    • Beschermd tegen erosie tot een luchtsnelheid van max 20 m/s door een toplaag van glaszijde.
    • Ongevoelig voor schimmel- of bacteriegroei volgens de DIN EN 846


Normen en richtlijnen

  • Invoegdemping en geluidsvermogenniveau van het stromingsgeluid gemeten conform EN ISO 7235
  • Hygiene-eisen volgens VDI 6022, VDI 3803 deel 1 en DIN 1946 deel 4
  • EG-Richtlijn 2014/34/EU: (ATEX) Apparaten en beschermingssystemen voor toepassing in ruimten met explosiegevaar
  • EG-Richtlinie 1999/92/EG (ATEX): Verbetering van de bescherming van de veiligheid en gezondheid van werknemers die gevaar kunnen lopen door explosieve atmosferen.


Onderhoud

  • Onderhoudsarm, door de constructie en gekozen materialen ongevoelig voor slijtage

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

  • FUNCTIE
  • TECHNISCHE GEGEVENS
  • SNELSELECTIE
  • BESTEKOMSCHRIJVING
  • BESTELSLEUTEL

Dempende werking van de geluiddempercoulissen MK door geluidsabsorptie en resonantie. Als absorptiemateriaal bevatten de coulissen mineraalwol. Een deel van de coulissen is afgedekt met resonantieplaat. Deze platen worden door het geluid in trilling gebracht en nemen daardoor geluidsenergie op (resonantie). De resonantie werkt vooral in het bereik van het kritische ventilatorgeluid. Vergeleken met pure absorptie coulissen resulteert dit in een hogere breedband demping.

Coulissendikte100, 200, 230 mm
Nominale grootten (H × L)150 × 450 – 1500 × 2500 mm, 450 × 150 – 2500 × 1500 mm
In hoogte gedeelde uitvoering2501 – 5000 mm of als H en L > 1500 mm
In lengte gedeelde uitvoering2501 – 5000 mm of als H en L > 1500 mm
Tussenmatenin stappen van 1 mm.
Bedrijfstemperatuur

Bedrijfstemperatuur tot maximaal 100 °C, Uitvoering -L maximaal 8 uur tot 300 °C


De lengte (L) van geluiddempercoulissen verwijst naar de luchtrichting.

De snelselectie geeft een goed overzicht van de tussenschakeldemping alsmede de drukverschillen bij verschillende spleetbreedtes en luchtsnelheden.
Waarden voor andere dimensies kunnen worden gevonden in het ontwerp programma Easy Product Finder

De drukverschillen gelden voor geluiddempers met een hoogte van 1 m.

MK100, MS100, Tussenschakeldemping De [dB] en drukverlies Δpt [Pa]

L

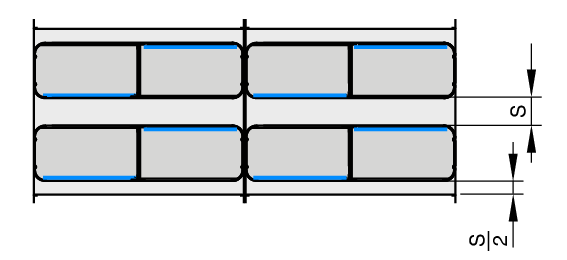

Spleetbreedte

Middenfrequenties fm [Hz]

vs [m/s]
63125250500100020004000800061014
5005049101119252116102956

500

1003458131511882345
100050511182028342823133772

1000

8048121623251915102855

1000

100479132121151192651
150050614262937423629164487

1500

80511182232322419123263

1500

10049141929281913102956
200050717343846

> 50

44361952102

2000

80614242940402923133670

2000

100512192437342216113262
2500508204247

> 50

> 50

> 50

432260118

2500

80716303548473427144078

2500

100615243044412619123467
30005092250

> 50

> 50

> 50

> 50

502468133

3000

808193542

> 50

> 50

3931164485

3000

1007172835

> 50

473022133773

MK200, MS200, Tussenschakeldemping De [dB] en drukverlies Δpt [Pa]

L

Spleetbreedte

Middenfrequenties fm [Hz]

vs [m/s]

63125250500100020004000800061014
50050461821241815132158114

500

1002412131512108113161
1000506132934392920172467131

1000

80511242629221613154384

1000

10049212224191311133569
1500508204146

> 50

4126212775147

1500

80616333640302016174894

1500

100514303234251714144078
2000501028

> 50

> 50

> 50

> 50

31263083164

2000

808224347

> 50

3924191953105

2000

100720384143322117164486

2000

2003122322181210792550
2500501335

> 50

> 50

> 50

> 50

37303392180

2500

801028

> 50

> 50

> 50

4728232159115

2500

1008254750

> 50

392419174894

2500

20041429282214118102854
3000501542

> 50

> 50

> 50

> 50

423436100197

3000

801134

> 50

> 50

> 50

> 50

33262364126

3000

1001030

> 50

> 50

> 50

4628221953103

3000

200517353426161310113059

MK230, MS230, Tussenschakeldemping De [dB] en drukverlies Δpt [Pa]

L

Spleetbreedte

Middenfrequenties fm [Hz]

vs [m/s]

63125250500100020004000800061014
5008026141618141212154384

500

10025121315111011133569
100080611242529211515184997

1000

100510212225171314144078

1000

2002714121067982344
1500809173435412819182056109

1500

100815313134231616164588

1500

2003112017149101092549
20008013224445

> 50

3422222262121

2000

1001120403944292019185098

2000

200414262318121212102854
2500801627

> 50

> 50

> 50

4125252568134

2500

10013254948

> 50

3523222055108

2500

200518332822151513113059
3000801933

> 50

> 50

> 50

4829282774146

3000

1001630

> 50

> 50

> 50

4126252260117

3000

200621393426171715123364

Geluiddempercoulissen voor demping van ventilator- en stromingsgeluid in luchttechnische installaties. Demping door geluidsabsorptie en resonantie. Energiebesparende en hygiënisch geteste en gecertificeerde uitvoering. Inbouwcoulis bestaande uit aerodynamisch geprofileerd raamprofiel (radius 20 mm), en absorptiemateriaal en resonantieplaten. Het raamprofiel reduceert drukverlies en leidt tot minder stromingsgeluid. De profilering zorgt voor gewichtbesparing en een hogere stijfheid. Raameinden ter bescherming van het absorptiemateriaal omgefelsd. Invoegdemping, geluidsvermogenniveau van het stromingsgeluid en drukverlies gemeten conform DIN EN ISO 7235. Hygiene-eisen volgens VDI 6022, VDI 3803 deel 1 en DIN 1946 deel 4. Voor toepassing in ruimten met explosiegevaar (ATEX), Zone 1, 2, 21 en 22 (buiten) volgens richtlijn 1999/92/EG.


Speciale kenmerken:

  • Verhoogde demping op het gebied van kritisch ventilator geluid door toepassing van resonantieplaten
  • Energiebesparing door gestroomlijnde coulissenframes
    • Tot 30 % minder drukverschil
  • Hygiënisch getest en gecertificeerd volgens VDI 6022
  • Grotere afmetingen mogelijk door gedeelde uitvoering


Materialen en afwerking

  • Coulissenframe, middenstijl en resonantieplaat van verzinkt staalplaat 1.0917 of roestvaststaal 1.4301
  • Strekmetaal van verzinkt staal 1.0917
  • Geperforeerde plaat van roestvaststaal 1.4301
  • Absorptiemateriaal mineraalwol
    • Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
    • RAL-keurmerk RAL-GZ 388
    • Biologisch afbreekbaar volgens TRGS 905 en EU-richtlijn 97/69/EG
    • Beschermd tegen erosie tot een luchtsnelheid van max 20 m/s door een toplaag van glaszijde.
    • Ongevoelig voor schimmel- of bacteriegroei volgens de DIN EN 846


Uitvoering

De helft van de geluiddempercoulis is afgedekt met een resonantieplaat

  • F: Glasvezeldoek
  • L: Glasvezeldoek en strekmetaal voor extra mechanische bescherming van het absorptiemateriaal


Materialen en afwerking

  • Geen opgaaf: staal verzinkt 1.0917
  • A2: Roestvaststaal 1.4301
    • Uitvoering L: Glasvezeldoek en geperforeerde plaat voor extra mechanische bescherming van het absorptiemateriaal
  • P1: gepoedercoat in RAL 7001, zilvergrijs


Technische gegevens

  • Coulisdikte: 100, 200, 230 mm
  • Afmetingen: 150 × 450 – 1500 × 2500 mm, 450 × 150 – 2500 × 1500 mm
  • In hoogte gedeelde uitvoering: tot 5000 mm
  • In lengte gedeelde uitvoering: tot 5000 mm
  • Tussenmaten: in stappen van 1 mm
  • Bedrijfstemperatuur tot maximaal 100 °C, Uitvoering -L (strekmetaal/geperforeerde plaat) maximaal 8 uur tot 300 °C

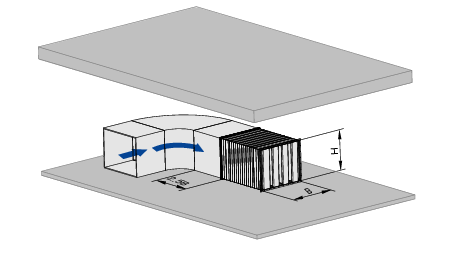

De lengte (L) van geluiddempercoulissen verwijst naar de luchtstroomrichting.

  • B [mm]
  • H [mm]
  • L (in luchtrichting) [mm]
  • qv [m³/h]
  • De bij 250 Hz [dB]
  • Δpst [Pa]

MKFA2/200×600×1500
|| | | | | |
12 3 4 5 6 7


1 Serie
MK
Geluiddempercoulissen met resonantieplaten


2 Uitvoering

Geen opgaaf: TROX standaardvarianten

3 Coulisoppervlakte
F Glasvezeldoek

L Glasvezeldoek en strekmetaal

4 Materiaal
Geen vermelding: verzinkt staal (1.0917)

A2 Roestvrijstaal (1.4301)

P1 Gepoedercoat, RAL 7001, zilvergrijs

5 Coulisdikte [mm]

100, 200, 230

6 Hoogte [mm]
150 – 5000

7 Lengte (in Luchtrichting) [mm]
150 – 5000

Bestelvoorbeeld: MK–F-A2/100×1500×1000

CoulisoppervlakteGlasvezeldoek
MateriaalRoestvrijstaal (1.4301)
Coulissendikte100 mm
Hoogte1500 mm
Lengte1000 mm



Montagemateriaal serie SDK
Bij coulisdeling door klant separaat te bestellen.


SDKA2/200/2
||||
1234


1 Serie SDK
Toebehoren geluiddempercoulissen



2 Materiaal
Geen vermelding: verzinkt staal (1.0917)
A2 Roestvrijstaal (1.4301)
P1 gepoedercoat in RAL 7001 (Staal verzinkt (1.0917))

3 Coulisdikte T [mm]
Geen opgaaf: heeft geen U-kappen
100 met 2 U-kappen

200 met 2 U-kappen

230 met 2 U-kappen

300 met 2 U-kappen

4 Aantal klemplaten voor verbindingsplaatsen
Geen opgaaf: H of L ≤ 750 mm: zonder klemplaten
bij H of L 751 – 1000 mm: 2 klemplaten
bij H of L ≥ 1001 mm: 4 klemplaten

Bestelvoorbeeld: SDK-A2/200/2

MateriaalRoestvrijstaal (1.4301)
Coulissendikte200 mm, met 2 U-kappen
Aantal klemplaten2

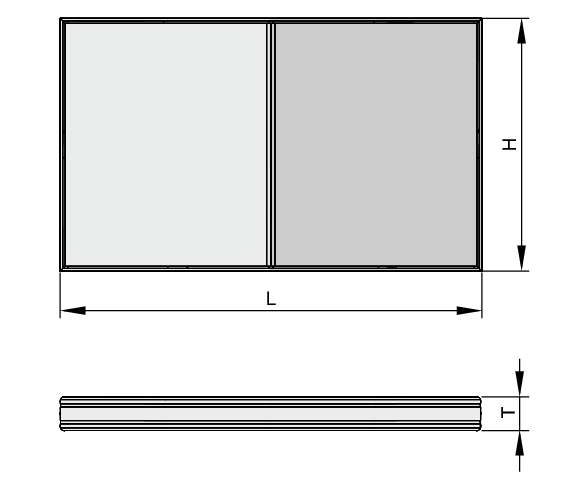

Afmetingen en Gewichten

  • AFMETINGEN
  • GEWICHTEN
  • H: 150 – 2500 mm
  • L: 500, 750, 1000, 1250, 1500, 1750, 2000, 2250, 2500 mm
  • Tussenmaten H en L zijn mogelijk: 150 – 2500 mm in stappen van 1 mm
  • Ongedeelde constructie: H + L 600 mm min., 4000 mm max., 100 kg max.
  • Maatlimiet voor H of L: Als een afmeting groter is dan 1500 mm, mag de andere niet groter zijn dan 1500 mm
  • Hoogte of lengte onderverdeeld is mogelijk voor maten 2501 – 5000 mm
Het totaalgewicht voor tussenmaten kan worden gegenereerd met ons ontwerpprogramma Easy Product Finder.

MK 100 – Glasvezeldoek (-F)

MK 100 – Glasvezeldoek en strekmetaal (-L)

MK 100 – Glasvezeldoek en geperforeerd plaatstaal (-L-A2)

MK 200 – Glasvezeldoek (-F)

MK 200 – Glasvezeldoek en strekmetaal (-L)

MK 200 – Glasvezeldoek en geperforeerd plaatstaal (-L-A2)

MK 230 – Glasvezeldoek (-F)

MK 230 – Glasvezeldoek en strekmetaal (-L)

MK 230 – Glasvezeldoek en geperforeerd plaatstaal (-L-A2)

Accesoires, Inbouwdetails

  • ACCESSOIRES
  • INBOUWDETAILS

U-kappen en klemplaten als montagemateriaal voor gesplitste geluiddempercoulissen (meegeleverd bij split-coulisseontwerpen).

U-doppen en klemplaten (ACC) voor reeds geleverde losse achterwanden die nog moeten worden aangesloten.

Van verzinkt plaatstaal 1.0917 of RVS 1.4301

Nummer volgens de delingsregel voor in hoogte of lengte verdeelde schotten.

Specificatie van de totale afmetingen is noodzakelijk voor de levering van de aanbevolen hoeveelheid.

Levering van het bevestigingsmateriaal voor het aansluiten van de U-kappen en klemplaten op de geluiddemperschakel ter plaatse.

Benodigd aantal klemplaten:

H of L ≤ 750 mm: zonder klemplaat

H of L 751 – 1000 mm: 1 klemplaat per zijde

H of L > 1000 mm: 2 klemplaten per zijde aanbevolen

Aantal U-kappen per schalm: 2

Let op de informatie in de montagehandleiding.

Inbouw en Inbedrijfname

  • Montagevoorschriften en algemene regels van de luchttechniek in acht nemen, om de vermelde eigenschappen te bereiken
  • Tot hoogtemaat 1200 mm en tot lengtemaat 1500mm met een maximaal gewicht van 40 kg is zowel inbouw met coulissen horizontaal als verticaal toegestaan; echter wordt montage met verticale coulissen aanbevolen.
  • Vanaf H=1201 uitsluitend coulissen verticaal monteren.
  • De lengte (L) van geluiddempercoulissen en coulissengeluiddempers verwijst naar de luchtstroomrichting. Daarom bij verticale luchtstroom speciale aandacht voor de definitie van B, H en L.
  • Een turbulente luchtstroom tussen de coulissen kan tot schade leiden aan de coulissen.
    • Een rechte aanstroomlengte voor de geluiddemper is noodzakelijk
    • De minimaal aanbevolen rechte aanstroomlengte is afhankelijk van de verandering van de richting, de verandering van het oppervlak en opstelling van de coulissen.
  • Inbouw in luchtkanalen buiten gesloten ruimten alleen met voldoende bescherming tegen weersinvloeden

Toebehoren – Serie SDK

U-kappen en klemplaten om geluiddempercoulissen in gedeelde uitvoering te verbinden

  • Selectie conform de uitvoering van de coulissen
    • Materiaal
    • Coulisdikte voor U-kappen
  • Aantal klemplaten afhankelijk van de afmetingen

Levering van het bevestigingsmateriaal voor het ter plaatse monteren door derden van de U-kappen en klemplaten.

Bepaling van het aantal klemplaten
H of L ≤ 750 mm: zonder klemplaat
H of L 751 – 1000 mm: 2 klemplaten aan elke zijde aanbevolen
H of L > 1001 mm: 2 klemplaten aan elke zijde aanbevolen
Aantal U-kappen per verbinding: 2

Instructies in de montagehandleiding in acht nemen.

Downloads

Product informatie

Bedieningshandleiding

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://*.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://*.onventis.com http://localhost:63342 http://cerebrum.local", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Deel deze pagina

Beveel deze pagina aan

U kunt deze pagina delen door de link te delen.

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanbeveling is verzonden naar de ontvanger.

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Attachment (max. 10MB)

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399
