Gestroomlijnde coulisraam

Getest volgens VDI 6022

Online beschikbaar - Nu configureren

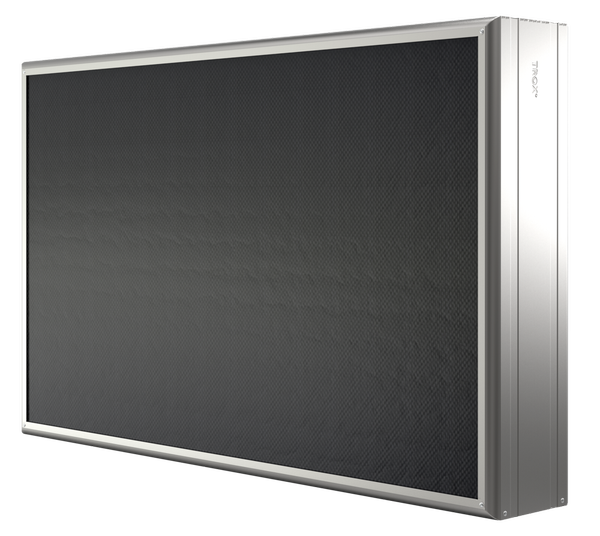

XK

Geluiddempercoulis met hoge demping in het hoge frequentiebereik

Geluiddempercoulissen, als inbouwset voor luchttechnische installatie

Demping door geluidsabsorptie.

Energiebesparing door gestroomlijnde en geprofileerde coulisramen (radius 20 mm)

Akoestische gegevens gemeten volgens EN ISO 7235

Absorptiemateriaal hygiënisch en biologisch verantwoord

Absorptiemateriaal met opgelijmd glasvezeldoek beschermd tegen erosie tot luchtsnelheden van 20 m/s

Niet brandbaar absorptiemateriaal niet brandbaar volgens EN 13501 bouwmateriaalklasse A1

Toepasbaar in ruimtes met explosiegevaar (EG-Richtlijn 2014/34/EU (ATEX)), Zone 1, 2 en Zone 21 en 22 (buiten) in overeenstemming met richtlijn 1999/92/EG

Bedrijfstemperatuur tot maximaal 100 °C, Uitvoering -L (strekmetaal/geperforeerde plaat) voor een beperkte periode tot 300 °C

Optionele uitrusting en toebehoren

Strekmetaal als extra mechanische bescherming van het absorberende materiaal

Uitvoering roestvaststaal A2 (1.4301), optioneel met geperforeerde plaat als extra bescherming van het absorptiemateriaal

Andere RVS- en aluminiumvarianten en PUR-gecoate oppervlakken op aanvraag

Montage materiaal voor geluiddempercoulissen in gedeelde uitvoering

Initialize order code

Algemene Informatie

Toepassing

Geluiddempercoulissen voor demping van ventilator- en stromingsgeluid in luchttechnische installaties.
Demping door geluidsabsorptie.
Breedband demping ook in het hoge frequentiebereik
Hygiënisch getest en gecertificeerd volgens VDI 6022
Voor toepassing in ruimten met explosiegevaar (EG-Richtlijn 2014/34/EU (ATEX)), Zone 1, 2, 21 en 22 (buiten) in overeenstemming met richtlijn 1999/92/EG

Speciale kenmerken:

Verhoogde demping in het hoge frequentiebereik
Energiebesparing door gestroomlijnde coulissenframes
- Tot 30 % minder drukverschil
Hygiënisch getest en gecertificeerd volgens VDI 6022
Grotere afmetingen mogelijk door gedeelde uitvoering

Nominale groottes

H: 150 – 2500 mm
L: 500, 750, 1000, 1250, 1500, 1750, 2000, 2250, 2500 mm
Tussenmaten H en L mogelijk: 150 – 2500 mm in stappen van 1 mm
Ongedeeld: H + L minimaal 600 mm, maximaal 4000 mm, maximaal 100 kg
- Afhankelijkheid bij H en L: Wanneer één afmeting groter is dan 1500 mm, mag de andere de 1500 mm niet overschrijden
In de hoogte of in de lengte gedeeld in geval van afwijking, of een afmeting 2501 – 5000 mm
- Hoogte gedeeld vanaf H ≥ 2501 mm, anders gedeeld in de lengte

Uitvoeringen

XK100: Coulisdikte 100 mm
XK200: Coulisdikte 200 mm
XK230: Coulisdikte 230 mm
XK300: Coulisdikte 300 mm

Uitvoering

Coulisoppervlakte

F: Glasvezeldoek
L: Glasvezeldoek en geperforeerde plaat voor extra mechanische bescherming van het absorptiemateriaal

Materialen en afwerking

Geen opgaaf: staal verzinkt 1.0917
A2: Roestvaststaal 1.4301
- Uitvoering L: Glasvezeldoek en geperforeerde plaat voor extra mechanische bescherming van het absorptiemateriaal
P1: gepoedercoat in RAL 7001, zilvergrijs

Onderdelen en eigenschappen

Gestroomlijnde coulissenframes
- Gereduceerd gewicht en grotere stabiliteit door speciale profilering
- Optimalisering van de luchtstroom en vermindering van het stromingsgeluid
- Vermindering van het drukverlies
- Bedekt de randen van het absorptiemateriaal
Absorptiemateriaal om het stromingsgeluid te verminderen door absorptie

Toebehoren

U-kappen en klemplaten als montage materiaal voor geluiddempercoulissen in gedeelde uitvoering (niet bij inbegrepen, separaat te bestellen)

Constructieve kenmerken

Coulissenframe aërodynamisch geprofileerd (radius 20 mm), om turbulentie in de instroom en uitstroom zijden te verminderen, en door rillen verstevigd

Frame einde ter bescherming van de coulissenvulling omgevouwen
Bedrijfstemperatuur tot maximaal 100 °C, Uitvoering -L (strekmetaal/geperforeerde plaat) maximaal 8 uur tot 300 °C

Materialen en afwerking

Coulissenframe, middenstijl van verzinkt staalplaat 1.0917 of roestvaststaal 1.4301
Strekmetaal van verzinkt staal 1.0917
Geperforeerde plaat van roestvaststaal 1.4301
Absorptiemateriaal mineraalwol
- Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
- RAL-keurmerk RAL-GZ 388
- Biologisch afbreekbaar volgens TRGS 905 en EU-richtlijn 97/69/EG
- Beschermd tegen erosie tot een luchtsnelheid van max 20 m/s door een toplaag van glaszijde.
- Ongevoelig voor schimmel- of bacteriegroei volgens de DIN EN 846

Normen en richtlijnen

Tussenschakeldemping en geluidsvermogen van het stromingsgeluid gemeten volgens EN ISO 7235
Hygiene-eisen volgens VDI 6022, VDI 3803 deel 1 en DIN 1946 deel 4
EG-Richtlijn 2014/34/EU: (ATEX) Apparaten en beschermingssystemen voor toepassing in ruimten met explosiegevaar
EG-Richtlinie 1999/92/EG (ATEX): Verbetering van de bescherming van de veiligheid en gezondheid van werknemers die gevaar kunnen lopen door explosieve omstandigheden.

Onderhoud

Onderhoudsarm, door de constructie en gekozen materialen ongevoelig voor slijtage

Technische informatie

Functie, Technische Gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Schematische weergave XK

1 Coulisramen
2 Opgebracht glasvezeldoek
3 Absorptie materiaal

De dempende werking van de geluiddempercoulissen XK door absorptie. Als absorptiemateriaal bevatten de coulissen mineraalwol.

Coulissendikte	100, 200, 230, 300 mm
Nominale grootten (H × L)	150 × 450 – 1500 × 2500 mm, 450 × 150 – 2500 × 1500 mm
In hoogte gedeelde uitvoering	2501 – 5000 mm of als H en L > 1500 mm
In lengte gedeelde uitvoering	2501 – 5000 mm of als H en L > 1500 mm
Tussenmaten	in stappen van 1 mm.
Bedrijfstemperatuur	Bedrijfstemperatuur tot maximaal 100 °C, Uitvoering -L maximaal 8 uur tot 300 °C

De lengte (L) van geluiddempercoulissen verwijst naar de luchtrichting.

De snelselectie geeft een goed overzicht van de tussenschakeldemping alsmede de drukverschillen bij verschillende spleetbreedtes en luchtsnelheden.
Waarden voor andere dimensies kunnen worden gevonden in het ontwerp programma Easy Product Finder

De drukverschillen gelden voor geluiddempers met een hoogte van 1 m.

XK100, XS100, tussenschakeldemping D_e [dB] en drukverlies Δp_t [Pa]

L	Spleetbreedte	Middenfrequenties fm [Hz]								v_s [m/s]
L	Spleetbreedte	63	125	250	500	1000	2000	4000	8000	6	10	14
500	50	4	8	6	18	35	40	27	22	10	29	56
500	100	4	4	4	15	27	22	15	10	8	23	45
1000	50	6	10	14	28	44	48	35	29	13	37	72
1000	80	5	7	10	24	38	38	27	20	10	28	55
1000	100	5	5	8	23	36	33	23	15	9	26	51
1500	50	7	13	21	38	> 50	> 50	43	37	16	44	87
1500	80	6	9	16	33	48	48	35	26	12	32	63
1500	100	6	7	13	30	45	45	31	21	10	29	56
2000	50	8	16	29	48	> 50	> 50	> 50	45	19	52	102
2000	80	7	10	21	41	> 50	> 50	43	33	13	36	70
2000	100	7	8	18	38	> 50	> 50	39	27	11	32	62
2500	50	10	18	36	> 50	> 50	> 50	> 50	> 50	22	60	118
2500	80	8	12	27	49	> 50	> 50	> 50	39	14	40	78
2500	100	8	9	22	45	> 50	> 50	48	33	12	34	67
3000	50	11	21	44	> 50	> 50	> 50	> 50	> 50	24	68	133
3000	80	10	14	33	> 50	> 50	> 50	> 50	45	16	44	85
3000	100	9	10	27	> 50	> 50	> 50	> 50	38	13	37	73

XK200, XS200, tussenschakeldemping D_e [dB] en drukverlies Δp_t [Pa]

L	Spleetbreedte	Middenfrequenties fm [Hz]								v_s [m/s]
L	Spleetbreedte	63	125	250	500	1000	2000	4000	8000	6	10	14
500	50	4	9	14	27	42	38	25	19	21	58	114
500	100	2	5	10	19	28	24	16	12	11	31	61
1000	50	5	14	21	43	> 50	> 50	36	25	24	67	131
1000	80	4	10	18	35	46	41	27	19	15	43	84
1000	100	4	9	16	32	41	35	23	16	13	35	69
1500	50	7	19	29	> 50	> 50	> 50	47	31	27	75	147
1500	80	6	14	24	49	> 50	> 50	35	23	17	48	94
1500	100	5	12	22	44	> 50	46	30	19	14	40	78
2000	50	9	24	36	> 50	> 50	> 50	> 50	37	30	83	164
2000	80	7	19	31	> 50	> 50	> 50	44	27	19	53	105
2000	100	6	16	28	> 50	> 50	> 50	37	23	16	44	86
2000	200	3	9	19	40	44	31	16	9	9	25	50
2500	50	11	29	44	> 50	> 50	> 50	> 50	42	33	92	180
2500	80	9	23	37	> 50	> 50	> 50	> 50	32	21	59	115
2500	100	8	20	34	> 50	> 50	> 50	44	27	17	48	94
2500	200	4	11	24	49	> 50	38	19	11	10	28	54
3000	50	13	34	> 50	> 50	> 50	> 50	> 50	48	36	100	197
3000	80	10	27	44	> 50	>50	> 50	> 50	36	23	64	126
3000	100	9	23	40	> 50	> 50	> 50	> 50	30	19	53	103
3000	200	5	13	29	> 50	> 50	45	22	12	11	30	59

XK230, XS230, tussenschakeldemping D_e [dB] en drukverlies Δp_t [Pa]

L	Spleetbreedte	Middenfrequenties fm [Hz]								v_s [m/s]
L	Spleetbreedte	63	125	250	500	1000	2000	4000	8000	6	10	14
500	80	3	6	11	22	30	22	16	15	15	43	84
500	100	3	5	10	19	26	19	14	14	13	35	69
1000	80	4	10	18	32	42	34	23	19	18	49	97
1000	100	4	9	17	29	38	30	20	17	14	40	78
1000	200	3	6	12	20	23	17	11	10	8	23	44
1500	80	5	14	25	41	> 50	47	30	22	20	56	109
1500	100	5	13	23	38	49	41	26	20	16	45	88
1500	200	4	8	18	27	32	23	14	12	9	25	49
2000	80	6	18	32	> 50	> 50	> 50	37	26	22	62	121
2000	100	6	16	30	47	> 50	> 50	32	23	18	50	98
2000	200	4	11	23	35	40	28	17	14	10	28	54
2500	80	7	22	39	> 50	> 50	> 50	43	29	25	68	134
2500	100	7	20	37	> 50	> 50	> 50	38	26	20	55	108
2500	200	5	13	28	42	48	34	20	16	11	30	59
3000	80	8	26	46	> 50	> 50	> 50	50	32	27	74	146
3000	100	8	24	43	> 50	> 50	> 50	44	29	22	60	117
3000	200	6	16	33	50	> 50	40	24	18	12	33	64

XK300, XS300, tussenschakeldemping D_e [dB] en drukverlies Δp_t [Pa]

L	Spleetbreedte	Middenfrequenties fm [Hz]								v_s [m/s]
L	Spleetbreedte	63	125	250	500	1000	2000	4000	8000	6	10	14
500	80	3	7	15	22	29	26	18	12	21	58	113
500	100	3	6	13	20	26	23	16	11	17	46	91
1000	80	5	12	23	34	42	37	24	16	23	65	127
1000	100	4	11	21	31	38	33	22	14	18	51	101
1000	200	3	8	16	22	25	21	13	10	10	27	53
1500	80	6	17	32	45	> 50	47	30	20	26	72	141
1500	100	5	16	29	42	50	42	27	18	20	56	111
1500	200	3	12	22	29	33	27	17	11	11	29	57
2000	80	7	23	40	> 50	> 50	> 50	36	23	28	79	154
2000	100	6	21	37	> 50	> 50	> 50	32	21	22	62	121
2000	200	4	15	28	37	41	33	20	13	11	31	61
2500	80	9	28	49	> 50	> 50	> 50	42	27	31	86	168
2500	100	8	26	45	> 50	> 50	> 50	37	24	24	67	131
2500	200	5	19	34	45	50	39	24	15	12	33	65
3000	80	10	34	> 50	> 50	> 50	> 50	48	30	33	93	182
3000	100	9	31	> 50	> 50	> 50	> 50	43	27	26	72	141
3000	200	6	23	40	> 50	> 50	45	27	17	13	35	69

Geluiddempercoulissen voor demping van ventilator- en stromingsgeluid in luchttechnische installaties. Demping door geluidsabsorptie. Energiebesparende en hygienisch geteste en gecertificeerde uitvoering. Inbouwcoulis bestaande uit arodynamisch geprofileerd raamprofiel (radius 20 mm) en absorptiemateriaal. Het raamprofiel reduceert drukverlies en leidt tot minder stromingsgeluid. De profilering zorgt voor gewichtbesparing en een hogere stijfheid. Raameinden ter bescherming van het absorptiemateriaal omgefelsd. Tussenschakeldemping en geluidsvermogen van het stromingsgeluid gemeten conform de EN ISO 7235. Hygiene-eisen volgens VDI 6022, VDI 3803 deel 1 en DIN 1946 deel 4. Toe te passen in explosie gevaarlijke ruimten (ATEX), Zone 1, 2, 21 en 22 (buiten) volgens richtlijn 1999/92/EG.

Speciale kenmerken:

Verhoogde demping in het hoge frequentiebereik
Energiebesparing door gestroomlijnde coulissenframes
- Tot 30 % minder drukverschil
Hygiënisch getest en gecertificeerd volgens VDI 6022
Grotere afmetingen mogelijk door gedeelde uitvoering

Materialen en afwerking

Coulissenframe, middenstijl van verzinkt staalplaat 1.0917 of roestvaststaal 1.4301
Strekmetaal van verzinkt staal 1.0917
Geperforeerde plaat van roestvaststaal 1.4301
Absorptiemateriaal mineraalwol
- Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
- RAL-keurmerk RAL-GZ 388
- Biologisch afbreekbaar volgens TRGS 905 en EU-richtlijn 97/69/EG
- Beschermd tegen erosie tot een luchtsnelheid van max 20 m/s door een toplaag van glaszijde.
- Ongevoelig voor schimmel- of bacteriegroei volgens de DIN EN 846

Uitvoering

Coulisoppervlakte

F: Glasvezeldoek
L: Glasvezeldoek en geperforeerde plaat voor extra mechanische bescherming van het absorptiemateriaal

Materialen en afwerking

Geen opgaaf: staal verzinkt 1.0917
A2: Roestvaststaal 1.4301
- Uitvoering L: Glasvezeldoek en geperforeerde plaat voor extra mechanische bescherming van het absorptiemateriaal
P1: gepoedercoat in RAL 7001, zilvergrijs

Technische gegevens

Coulissendikte: 100, 200, 230, 300 mm
Afmetingen: 150 × 450 – 1500 × 2500 mm, 450 × 150 – 2500 × 1500 mm
In hoogte gedeelde uitvoering: tot 5000 mm
In lengte gedeelde uitvoering: tot 5000 mm
Tussenmaten: in stappen van 1 mm
Bedrijfstemperatuur tot maximaal 100 °C, Uitvoering -L (strekmetaal/geperforeerde plaat) maximaal 8 uur tot 300 °C

De lengte (L) van geluiddempercoulissen verwijst naar de luchtstroomrichting.

Selectiegegevens

B [mm]
H [mm]
L in (Luchtrichting)

[mm]
q_v [m³/h]
D_e bij 250 Hz [dB]
Δp_st [Pa]

–

…

–

200

600

1500

1 Serie XK

Geluiddempercoulissen

2 Uitvoering
Geen opgaaf: TROX standaardvarianten

3 Coulisoppervlakte
F Glasvezeldoek
L Glasvezeldoek en strekmetaal

4 Materiaal
Geen vermelding: verzinkt staal (1.0917)
A2 Roestvrijstaal (1.4301)
P1 Gepoedercoat, RAL 7001, zilvergrijs

5 Coulisdikte [mm]
100, 200, 230, 300

6 Hoogte [mm]
150 – 5000

7 Lengte (in Luchtrichting) [mm]
150 – 5000

Bestelvoorbeeld: XK-L/200×1500×1000

Coulisoppervlakte	Glasvezeldoek en strekmetaal
Coulissendikte	200 mm
Hoogte	1500 mm
Lengte	1000 mm

Montagemateriaal serie SDK
Bij coulisdeling door klant separaat te bestellen.

SDK	–	A2	/	200	/	2
\|		\|		\|		\|
1		2		3		4

1 Serie SDK
Toebehoren geluiddempercoulissen

2 Materiaal
Geen vermelding: verzinkt staal (1.0917)
A2 Roestvrijstaal (1.4301)
P1 gepoedercoat in RAL 7001 (Staal verzinkt (1.0917))

3 Coulisdikte T [mm]
Geen opgaaf: heeft geen U-kappen
100 met 2 U-kappen
200 met 2 U-kappen230 met 2 U-kappen
300 met 2 U-kappen

4 Aantal klemplaten voor verbindingsplaatsen
Geen opgaaf: H of L ≤ 750 mm: zonder klemplaten
2 bij H of L 751 – 1000 mm: 2 klemplaten
4 bij H of L ≥ 1001 mm: 4 klemplaten

Bestelvoorbeeld: SDK-A2/200/2

Materiaal	Roestvrijstaal (1.4301)
Coulissendikte	200 mm, met 2 U-kappen
Aantal klemplaten	2

Afmetingen en Gewichten

H: 150 – 2500 mm
L: 500, 750, 1000, 1250, 1500, 1750, 2000, 2250, 2500 mm
Tussenmaten H en L zijn mogelijk: 150 – 2500 mm in stappen van 1 mm
Ongedeelde constructie: H + L 600 mm min., 4000 mm max., 100 kg max.
Maatlimiet voor H of L: Als een afmeting groter is dan 1500 mm, mag de andere niet groter zijn dan 1500 mm
Hoogte of lengte onderverdeeld is mogelijk voor maten 2501 – 5000 mm

Het totaalgewicht voor tussenmaten kan worden gegenereerd met ons ontwerpprogramma Easy Product Finder.

XK 100 – Glasvezeldoek (-F)

H	L
H	500	750	1000	1250	1500	1750	2000	2250	2500
500	3	3	4	5	6	7	8	9	9
750	3	4	5	6	7	9	10	11	12
1000	4	5	7	8	10	11	13	14	15
1250	5	6	8	10	12	14	15	19	20
1500	6	7	10	12	14	16	20	22	23
1750	7	9	11	14	16	X	X	X	X
2000	8	10	13	15	17	X	X	X	X
2250	9	11	14	16	19	X	X	X	X
2500	9	12	15	18	21	X	X	X	X

XK 100 – Glasvezeldoek en strekmetaal (-L)

H	L
H	500	750	1000	1250	1500	1750	2000	2250	2500
500	4	5	7	8	9	11	12	14	15
750	5	7	9	11	13	15	17	19	21
1000	7	9	11	14	18	20	22	25	27
1250	8	11	14	18	21	24	27	32	35
1500	9	13	17	21	24	28	34	38	41
1750	7	9	11	14	16	X	X	X	X
2000	8	10	13	15	17	X	X	X	X
2250	9	11	14	16	19	X	X	X	X
2500	9	12	15	18	21	X	X	X	X

XK 100 – Glasvezeldoek en geperforeerd plaatstaal (-L-A2)

H	L
H	500	750	1000	1250	1500	1750	2000	2250	2500
500	4	5	7	10	12	14	16	18	20
750	5	7	10	13	16	19	23	26	29
1000	7	10	13	17	21	26	30	34	38
1250	8	12	16	21	27	32	37	41	48
1500	9	14	19	26	32	37	43	52	57
1750	16	23	30	37	43	X	X	X	X
2000	18	26	34	41	49	X	X	X	X
2250	21	29	38	46	55	X	X	X	X
2500	23	32	41	51	60	X	X	X	X

XK 200 – Glasvezeldoek (-F)

H	L
H	500	750	1000	1250	1500	1750	2000	2250	2500
500	4	6	7	9	10	12	13	15	16
750	6	8	10	12	13	16	18	20	22
1000	7	10	12	14	18	20	23	25	27
1250	9	12	14	18	21	24	27	32	35
1500	10	13	18	21	24	28	34	37	40
1750	12	16	20	24	28	X	X	X	X
2000	14	18	23	27	31	X	X	X	X
2250	15	20	25	30	35	X	X	X	X
2500	17	22	27	33	38	X	X	X	X

XK 200 – Glasvezeldoek en strekmetaal (-L)

H	L
H	500	750	1000	1250	1500	1750	2000	2250	2500
500	6	8	10	12	14	16	18	20	22
750	8	10	13	16	19	22	25	28	31
1000	10	13	17	20	25	29	32	36	39
1250	12	16	20	26	30	35	39	45	50
1500	14	19	25	30	35	41	48	53	58
1750	16	23	29	35	41	X	X	X	X
2000	18	25	32	39	46	X	X	X	X
2250	21	28	36	43	51	X	X	X	X
2500	23	31	39	47	56	X	X	X	X

XK 230 – Glasvezeldoek (-F)

H	L
H	500	750	1000	1250	1500	1750	2000	2250	2500
500	5	7	8	10	12	14	15	17	19
750	7	9	11	13	15	18	20	22	25
1000	8	11	14	16	20	23	26	28	31
1250	10	13	16	21	24	28	31	36	39
1500	12	15	20	24	28	32	38	42	46
1750	14	18	23	28	32	X	X	X	X
2000	16	21	26	31	36	X	X	X	X
2250	17	23	28	34	39	X	X	X	X
2500	19	25	31	37	43	X	X	X	X

XK 230 – Glasvezeldoek en strekmetaal (-L)

H	L
H	500	750	1000	1250	1500	1750	2000	2250	2500
500	6	8	11	13	15	18	20	22	24
750	8	11	14	18	21	24	27	30	33
1000	11	14	18	22	27	31	35	39	43
1250	13	18	22	28	33	38	43	49	54
1500	15	21	27	33	38	44	52	58	63
1750	18	25	31	38	44	X	X	X	X
2000	20	28	35	43	50	X	X	X	X
2250	23	31	39	47	55	X	X	X	X
2500	25	34	43	52	61	X	X	X	X

XK 230 – Glasvezeldoek en geperforeerd plaatstaal (-L-A2)

H	L
H	500	750	1000	1250	1500	1750	2000	2250	2500
500	8	11	14	16	19	23	26	29	32
750	11	15	19	23	27	32	36	40	44
1000	14	19	24	29	36	41	47	52	57
1250	16	23	29	37	44	51	57	66	72
1500	19	27	36	44	51	60	70	78	85
1750	23	32	41	51	60	X	X	X	X
2000	26	36	47	57	67	X	X	X	X
2250	29	41	52	64	75	X	X	X	X
2500	32	45	57	70	83	X	X	X	X

XK 300 – Glasvezeldoek (-F)

H	L
H	500	750	1000	1250	1500	1750	2000	2250	2500
500	6	8	10	13	15	17	19	21	23
750	8	11	14	17	19	23	26	28	31
1000	10	14	17	21	26	29	33	36	40
1250	13	17	21	26	30	35	39	45	50
1500	15	19	25	30	35	41	48	53	58
1750	18	23	29	35	41	X	X	X	X
2000	20	26	33	39	46	X	X	X	X
2250	22	29	36	43	50	X	X	X	X
2500	24	32	40	47	55	X	X	X	X

XK 300 – Glasvezeldoek en strekmetaal (-L)

H	L
H	500	750	1000	1250	1500	1750	2000	2250	2500
500	7	10	13	15	18	21	24	27	29
750	10	14	17	21	25	29	33	36	40
1000	13	17	22	27	33	37	42	47	51
1250	15	21	27	33	39	45	51	59	64
1500	18	25	32	39	46	53	62	69	75
1750	22	30	37	45	53	X	X	X	X
2000	24	33	42	51	60	X	X	X	X
2250	27	37	47	57	66	X	X	X	X
2500	30	41	51	62	73	X	X	X	X

XK 300 – Glasvezeldoek en geperforeerd plaatstaal (-L-A2)

H	L
H	500	750	1000	1250	1500	1750	2000	2250	2500
500	9	12	16	19	23	26	30	33	37
750	12	17	22	27	31	37	41	46	51
1000	16	22	28	34	41	48	54	60	66
1250	19	27	34	42	50	58	65	75	82
1500	23	31	41	50	59	68	80	89	97
1750	27	37	48	58	68	X	X	X	X
2000	30	42	54	65	77	X	X	X	X
2250	34	47	60	73	86	X	X	X	X
2500	37	52	66	80	95	X	X	X	X

Aanstroomcondities na bochten, verticaal aangestroomd met verticaal staande coulissen.

B Breedte van de geluiddempers

H Hoogte van de geluiddempers en de coulissen

Levering van de coulissen als inbouwset
Montagevoorschrift regels van de techniek in acht nemen, om de vermelde eigenschappen te bereiken
Tot hoogtemaat 1200 mm en lengtemaat 1500mm en een gewicht van max 40 kg is zowel inbouw met coulissen horizontaal als verticaal toegestaan; echter wordt montage met verticale coulissen aanbevolen.
Vanaf H=1201 uitsluitend met verticale coulissen monteren.
De lengte (L) van geluiddempercoulissen en coulissengeluiddempers verwijst naar de luchtstroomrichting. Daarom bij verticale luchtstroom speciale aandacht voor de definitie van B, H en L.
Inbouw in luchtkanalen buiten gesloten ruimten alleen met voldoende bescherming tegen weersinvloeden

Accessoires, Inbouwdetails

A In lengte gedeelde uitvoering

H 1000 × L 4000 met 2 U-Kappen, 2 Klemplaten

B In hoogte gedeelde uitvoering

H 2000 × L 2500 met 2 U-Kappen, 4 Klemplaten

U-kappen en klemplaten om geluiddempercoulissen in gedeelde uitvoering te verbinden.

Selectie conform de uitvoering van de coulissen

Materiaal
Coulisdikte voor U-kappen

Aantal klemplaten afhankelijk van de afmetingen

Levering van het bevestigingsmateriaal voor het ter plaatse monteren door derden van de U-kappen en klemplaten.

Benodigd aantal klemplaten:

H of L ≤ 750 mm: zonder klemplaat

H of L 751 – 1000 mm: 1 klemplaat per zijde

H of L > 1000 mm: 2 klemplaten per zijde aanbevolen

Aantal U-kappen per schalm: 2

Let op de informatie in de montagehandleiding.

Aanstroomcondities na bochten, verticaal aangestroomd met verticaal staande coulissen.

B Breedte van de geluiddempers
H Hoogte van de geluiddempers en de coulissen

Inbouw en Inbedrijfname

Montagevoorschrift regels van de techniek in acht nemen, om de vermelde eigenschappen te bereiken
Tot hoogtemaat 1200 mm en tot lengtemaat 1500mm met een maximaal gewicht van 40 kg is zowel inbouw met coulissen horizontaal als verticaal toegestaan; echter wordt montage met verticale coulissen aanbevolen.
Vanaf H=1201 coulissen uitsluitend verticaal monteren.
De lengte (L) van geluiddempercoulissen en coulissengeluiddempers verwijst naar de luchtstroomrichting. Daarom bij verticale luchtstroom speciale aandacht voor de definitie van B, H en L.
Een turbulente luchtstroom tussen de coulissen kan tot schade leiden aan de coulissen.
- Een rechte aanstroomlengte voor de geluiddemper is noodzakelijk
- De minimaal aanbevolen rechte aanstroomlengte is afhankelijk van de verandering van de richting, de verandering van het oppervlak en opstelling van de coulissen.
Inbouw in luchtkanalen buiten gesloten ruimten alleen met voldoende bescherming tegen weersinvloeden

Toebehoren - Serie SDK

U-kappen en klemplaten om geluiddempercoulissen in gedeelde uitvoering te verbinden
- Selectie conform de uitvoering van de coulissen
  - Materiaal
  - Coulisdikte voor U-kappen
- Aantal klemplaten afhankelijk van de afmetingen
Levering van het bevestigingsmateriaal voor het ter plaatse monteren door derden van de U-kappen en klemplaten.

Bepaling van het aantal klemplaten:
H of L ≤ 750 mm: zonder klemplaat
H of L 751 – 1000 mm: 2 klemplaten (1 klemplaat per zijde)
H of L > 1001 mm: 4 klemplaten (2 klemplaten per zijde)
Aantal U-kappen per verbinding: 2

Instructies in de montage handleiding in acht nemen

Downloads

Product informatie

Website printout XK
Product Data Sheet XK

XK_PD_2022_10_28_DE_nl Product Data Sheet 610 KB pdf

Bedieningshandleiding

Installation manual

XS_MS_XK_MK_RK_IM_A00000090240_V1_2022_04_GB_en Installation manual 2,7 MB pdf

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TECHNISCH NOODZAKELIJK

Deze cookies zijn nodig voor het goed functioneren van onze website en kunnen niet worden uitgeschakeld. Deze cookies worden in de regel alleen ingesteld als reactie op door u ondernomen acties, zoals het instellen van uw privacyvoorkeuren of het vullen van de winkelwagen. Daarnaast zijn beveiligingsrelevante functionaliteiten of ondersteuning via een speciale webchat geïntegreerd, inclusief alle sessiecookies van TROX die worden ingesteld nadat u zich als klant hebt aangemeld. U kunt uw browser instellen om deze cookies te blokkeren of u hierover te informeren. Als gevolg hiervan werken sommige delen van de website mogelijk niet zoals bedoeld.

STATISTIEKEN EN WEBSITE-ANALYSE

Deze cookies maken het mogelijk om gegevens te verzamelen voor statistieken en analyse zodat TROX de prestaties van de bezochte websites kan meten, technische problemen kan identificeren en aanknopingspunten kan vinden voor optimalisatie. Ze kunnen worden ingesteld door ons of door derden wiens diensten we op onze sites gebruiken. Gebruikers helpen ook bij het identificeren van bijvoorbeeld welke pagina's het vaakst of slechts zelden worden gebruikt of hoe mensen tussen webpagina's navigeren. Alle informatie die door derden wordt gebruikt, wordt geaggregeerd en geanonimiseerd.
