ZICHTDICHT OVERSTROOMROOSTER VAN ALUMINIUM MET VASTE HORIZONTALE LAMELLEN

Wandrooster met lamellen in de vorm van hoekprofielen

  • Nominale grootten 225 × 125 – 1225 × 525 mm
  • Luchthoeveelheidsbereik 4 - 535 l/s of 14 - 1926 m³/h
  • Aluminium frontrooster
  • Frontraambreedte 30 mm
  • Verzonken boring


Optionele uitrusting en toebehoren

  • Frontrooster in kleur volgens RAL Classic
  • Montageframe
  • Tegenraam voor inbouw in deuren

Update order code
Configuratie opslaan
Uw prijs wordt berekend
Configureer uw product – stap voor stap
    Rapport genereren
    • Technisch ontwerp en selectie
    Update technische gegevens
    • Media
    Order code:
    Bestekstekst:
    Update bestekstekst
    Toon volledige tekst Verberg volledige tekst
    Initialize order code

    Toepassing

    Toepassing

    • Wand-/deurrooster serie AGS als rooster voor overstroom
    • Voor inbouw in wanden en deuren
    • Voor zichtdicht afdekken van openingen

    Speciale kenmerken

    • Vaste lamellen
    • Frontraam met verzonken boringen
    • Tegenraam voor inbouw in deuren optioneel

    Nominale grootten

    • Nominale lengte: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
    • Nominale hoogten: 125, 225, 325, 425, 525 mm

    Toepassing

    • Wand-/deurrooster serie AGS als rooster voor overstroom
    • Voor inbouw in wanden en deuren
    • Voor zichtdicht afdekken van openingen

    Speciale kenmerken

    • Vaste lamellen
    • Frontraam met verzonken boringen
    • Tegenraam voor inbouw in deuren optioneel

    Nominale grootten

    • Nominale lengte: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
    • Nominale hoogten: 125, 225, 325, 425, 525 mm

    Beschrijving

    Uitvoeringen

    • Rooster
    • T: Rooster met tegenraam voor inbouw in deuren

    Onderdelen en eigenschappen

    • Frontraam van rechthoekig profiel
    • Horizontale lamellen in de vorm van hoekprofielen
    • Omlopende afdichting, fabrieksmatig opgebracht
    • Tegenraam voor inbouw in deuren, optioneel

    Toebehoren

    • Inbouwraam: voor het snel en eenvoudig monteren van wandroosters

    Materialen en afwerking

    • Frontraam en lamellen van aluminium
    • Frontraam en lamellen geanodiseerd, E6-C-0, naturel
    • P1: Frontraam en lamellen met poedergecoat, kleur RAL Classic

    Normen en richtlijnen

    • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Onderhoud

    • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
    • Testen en reiniging volgens VDI 6022

    Uitvoeringen

    • Rooster
    • T: Rooster met tegenraam voor inbouw in deuren

    Onderdelen en eigenschappen

    • Frontraam van rechthoekig profiel
    • Horizontale lamellen in de vorm van hoekprofielen
    • Omlopende afdichting, fabrieksmatig opgebracht
    • Tegenraam voor inbouw in deuren, optioneel

    Toebehoren

    • Inbouwraam: voor het snel en eenvoudig monteren van wandroosters

    Materialen en afwerking

    • Frontraam en lamellen van aluminium
    • Frontraam en lamellen geanodiseerd, E6-C-0, naturel
    • P1: Frontraam en lamellen met poedergecoat, kleur RAL Classic

    Normen en richtlijnen

    • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Onderhoud

    • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
    • Testen en reiniging volgens VDI 6022

    Technische informatie

    Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

    • TECHNISCHE GEGEVENS
    • SNELSELECTIE
    • BESTEKOMSCHRIJVING
    • BESTELSLEUTEL

    Nominale grootten

    225 × 125 – 1225 × 525 mm

    Minimale luchthoeveelheid

    4 – 145 l/s of 14 – 522 m³/h

    Maximale luchthoeveelheid bij LWA max. 40 dB(A) zonder aanbouwdelen

    16 – 535 l/s of 58 – 1926 m³/h


    Vrije doorlaat

    H L [mm]
    H 225 325 425 525 625 825 1025 1225
    H Ageo
    mm m²

    125

    0,008

    0,012

    0,016

    0,020

    0,024

    0,032

    0,040

    0,048

    225

    0,027

    0,036

    0,045

    0,054

    0,072

    0,090

    0,108

    325

    0,056

    0,070

    0,084

    0,112

    0,140

    0,168

    425



    0,114

    0,152

    0,190

    0,228

    525





    0,240

    0,288

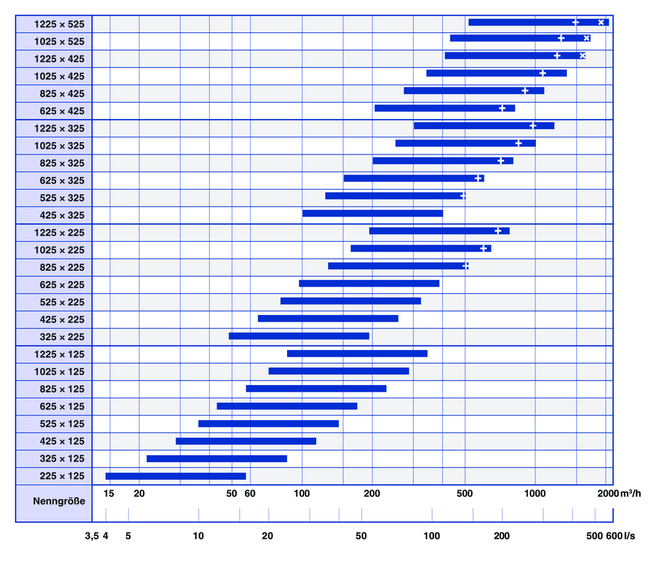

    AGS, Luchthoeveelheidsbereiken 00150516_0

    × LWA = 40 dB(A) zonder volumeregeling + LWA = 40 dB(A) met volumeregeling 50%

    Zichtdicht wandrooster van aluminium in rechthoekige uitvoering voor overstroomlucht. Frontraam met rechthoekig design. Voor wand- en deurmontage.

    Roosters bestaande uit frontraam en vaste, horizontale lamellen.

    Bevestingsgaten voor het vastschroeven op de wand/deur.

    Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Speciale kenmerken

    • Vaste lamellen
    • Frontraam met verzonken boringen
    • Tegenraam voor inbouw in deuren optioneel

    Materialen en afwerking

    • Frontraam en lamellen van aluminium
    • Frontraam en lamellen geanodiseerd, E6-C-0, naturel
    • P1: Frontraam en lamellen met poedergecoat, kleur RAL Classic

    Technische gegevens

    • Nominale grootten: 225 × 125 – 1225 × 525 mm
    • Minimale luchthoeveelheid (toevoer): 4 – 145 l/s of 14 – 522 m³/h
    • Maximale luchthoeveelheid (toevoer), bij LWA max. 40 dB(A) zonder aanbouwdelen: 16 – 535 l/s of 58 – 1926 m³/h

    Selectiegegevens

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Stromingsgeluid

    • LWA _______________________ [dB(A)]

    Zichtdicht wandrooster van aluminium in rechthoekige uitvoering voor overstroomlucht. Frontraam met rechthoekig design. Voor wand- en deurmontage.

    Roosters bestaande uit frontraam en vaste, horizontale lamellen.

    Bevestingsgaten voor het vastschroeven op de wand/deur.

    Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Speciale kenmerken

    • Vaste lamellen
    • Frontraam met verzonken boringen
    • Tegenraam voor inbouw in deuren optioneel

    Materialen en afwerking

    • Frontraam en lamellen van aluminium
    • Frontraam en lamellen geanodiseerd, E6-C-0, naturel
    • P1: Frontraam en lamellen met poedergecoat, kleur RAL Classic

    Technische gegevens

    • Nominale grootten: 225 × 125 – 1225 × 525 mm
    • Minimale luchthoeveelheid (toevoer): 4 – 145 l/s of 14 – 522 m³/h
    • Maximale luchthoeveelheid (toevoer), bij LWA max. 40 dB(A) zonder aanbouwdelen: 16 – 535 l/s of 58 – 1926 m³/h

    Selectiegegevens

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Stromingsgeluid

    • LWA _______________________ [dB(A)]

    Deze besteksomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectie programma Easy Product Finder.

    00100784_0

    Serie
    AGS       Wandrooster

     Aanbouwdelen
           Geen vermelding: zonder (alleen frontrooster)
    T       Tegenraam voor inbouw in deuren

     Nominale grootte [mm]
           L × H



     Inbouwraam
           Geen vermelding: zonder (alleen frontrooster)
    A1       Met (Niet met tegenraam T)

    Oppervlak zichtzijde
           Geen opgaaf: naturel geanodiseerd,       E6-C-0
    P1       Poedergecoat, RAL Classic kleur opgeven.

           Glansgraad
           RAL 9010 50 %
           RAL 9006 30 %
           Alle andere RAL-kleuren 70 %


    Bestelvoorbeeld AGS-T/625×225

    Aanbouwdelen

    Tegenraam

    Nominale grootte

    625 × 225 mm

    Montageframe

    Zonder

    Oppervlak zichtzijde

    Geanodiseerd, E6-C-0, naturel




    Afmetingen en gewichten, Productdetails

    • AFMETINGEN EN GEWICHTEN
    • PRODUCTDETAILS
    AGS, frontraambreedte 30 mm
    00204982_0
    L Nominale lengte
    H Nominale hoogte


    00204982_0
    00220183_0

    De gewichtstabel toont de leverbare afmetingen.

    AGS

    H L [mm]
    H 225 325 425 525 625 825 1025 1225
    H m
    mm kg

    125

    0,5

    0,6

    0,8

    1,0

    1,1

    1,4

    1,7

    2,1

    225

    1,0

    1,2

    1,5

    1,7

    2,2

    2,8

    3,3

    325

    1,7

    2,0

    2,4

    3,1

    3,8

    4,4

    425



    3,0

    3,9

    4,8

    5,6

    525





    5,8

    6,8


    AGS-T

    H L [mm]
    H 225 325 425 525 625 825 1025 1225
    H m
    mm kg

    125

    0,7

    1,0

    1,2

    1,4

    1,6

    2,1

    2,5

    2,9

    225

    1,4

    1,7

    2,0

    2,3

    2,9

    3,6

    4,2

    325

    2,2

    2,6

    3,0

    3,8

    4,6

    5,4

    425



    3,7

    4,7

    5,7

    6,7

    525





    6,8

    8,0


    Frontraam 30 mm
    00119013_0..


    00119013_0..
    00119020_0.

    Inbouwdetails, Kenmerken en definities

    • INBOUWDETAILS
    • KENMERKEN EN DEFINITIES
    Wandrooster AGS met schroefbevestiging, zonder inbouwraam
    00151523_0
    ① Wandrooster
    ② Bevestigingsschroef, derden


    00151523_0
    00151531_0

    Inbouw en inbedrijfname

    • Voor inbouw in wanden en deuren
    • Inbouw met of zonder inbouwraam
    • Frontraam met schroeven bevestigen
    • Eventueel tegenraam met schroeven bevestigen


    Schematische weergave ter verduidelijking van het inbouwdetail.

    Inbouw en inbedrijfname

    • Voor inbouw in wanden en deuren
    • Inbouw met of zonder inbouwraam
    • Frontraam met schroeven bevestigen
    • Eventueel tegenraam met schroeven bevestigen


    Schematische weergave ter verduidelijking van het inbouwdetail.

    Hoofdafmetingen

    L [mm]

    Nominale lengte van het wandrooster

    H [mm]

    Nominale hoogte van het wandrooster

    m [kg]

    Gewicht (massa)

    Definities

    LWA [dB(A)]

    Geluidvermogen van het stromingsgeluid

    V [m³/h] en [l/s]

    Luchthoeveelheid

    Δpt [Pa]

    Totaal drukverlies

    lS [m]

    Afstand van het wandrooster of roosterband (worp)

    Hoofdafmetingen

    L [mm]

    Nominale lengte van het wandrooster

    H [mm]

    Nominale hoogte van het wandrooster

    m [kg]

    Gewicht (massa)

    Definities

    LWA [dB(A)]

    Geluidvermogen van het stromingsgeluid

    V [m³/h] en [l/s]

    Luchthoeveelheid

    Δpt [Pa]

    Totaal drukverlies

    lS [m]

    Afstand van het wandrooster of roosterband (worp)

    Downloads

    Product informatie

    • Product Data Sheet Type AGS

      Product Data Sheet 780 KB pdf

    Bedieningshandleiding

    • Installation manual Lüftungsgitter

      IM_2019_06_A00000054451_Lüftungsgitter_V3_GB_en Installation manual 680 KB pdf

    • Montage-instructie Luchtroosters

      Montage-instructie 680 KB pdf
