Jaloezieklep variant JZ-P-A2

Jalouziekleppen met servomotor

00132870_0
Contraroterende lamellen


00132875_0
Gelijklopende lamellen


00132203_0
00132870_0
00132875_0
Online beschikbaar - Nu configureren

JZ

Voor het inregelen en afsluiten van luchtbehandelingsinstallaties

Jalouziekleppen voor luchthoeveelheids- en drukinregeling en het afsluiten van luchtkanalen en openingen in wanden en vloeren

  • Maximale afmetingen 2000 × 1995 mm
  • Lekkage van behuizing volgens EN 1751, klasse C
  • Gelijklopende of contraroterende, aerodynamische lamellen
  • Lamellen gekoppeld met buitenliggend stangenstelsel (gelijklopend of contraroterend)
  • Naast de standaard afmetingen ook tussenliggende afmetingen verkrijgbaar
  • Ook in combinatie met buitenluchtrooster


Optionele uitrusting en toebehoren

  • Servomotor: open-dicht aandrijving, proportionele aandrijving
  • Ex-uitvoering met pneumatische aandrijving of veerretourmotor
  • Gepoedercoate uitvoering

Update order code
Configuratie opslaan
Uw prijs wordt berekend
Update technische gegevens
  • Media
Bestekstekst:
Update bestekstekst
Toon volledige tekst Verberg volledige tekst
Initialize order code

Toepassing

Toepassing

  • Jalouziekleppen van de serie JZ worden vooral toegepast in luchtbehandelingsinstallaties voor luchthoeveelheids- en drukregeling
  • Voor afsluiting van luchtleidingen en openingen in wanden en plafonds
  • Gelijklopende jalouziekleppen voor open-dicht toepassing
  • Contraroterende jalouziekleppen geschikt voor variabele instelling
  • RVS uitvoering en gepoedercoate uitvoering voor situaties waarbij een verhoogde weerstand tegen corrosie nodig is.
  • Voor toepassing in ruimten met explosiegevaar (ATEX). Uitvoeringen met messing of RVS bussen.

Speciale kenmerken

  • Aerodynamisch gevormde lamellen
  • Onderhoudsarm en robuuste constructie
  • Geen siliconen bevattende componenten
  • Naast de standaard afmetingen ook tussenliggende afmetingen verkrijgbaar

Nominale grootten

  • B: 200 – 2000 mm in stappen van 1 mm
  • Breedte gedeeld (BM) : 2001 – 4150 mm in stappen van 1 mm
  • H: 180, 345, 510, 675, 840, 1005, 1170, 1335, 1500, 1665, 1830, 1995 mm (Tussenmaten 183 – 1998 in stappen van 1 mm, behalve standaard maat H – 1 mm, H + 1 mm, H + 2 mm)
  • Hoogte gedeeld (HM): 1999 – 4066 mm in stappen van 1 mm
  • B × H in elke combinatie

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

  • Functie
  • Technische gegevens
  • Snelselectie
  • Bestekomschrijving
  • Bestelsleutel

Functiebeschrijving

Jalouziekleppen met aandrijfhendel zijn gelijklopend of contraroterend gekoppeld.

De synchrone rotatiebeweging wordt via de aandrijfhendel op de individuele lamellen overgebracht door middel van een uitwendig hefboom mechanisme. Zelfs zeer grote afmetingen kunnen middels dit hefboom mechanisme veilig worden geopend en gesloten.

Contraroterende lamellen sluiten met verschillende hoeksnelheden, omdat een aandrijfhendel is geïntegreerd in de koppeling. Daardoor zijn de sluit eigenschappen beter en de lucht lekkagestromen lager wanneer de jalouzieklep gesloten is.

De draaimomenten voor het bedienen van de jalouziekleppen moeten zodanig zijn dat veilig sluiten en openen mogelijk is.

Om te sluiten moet voldoende koppel aanwezig zijn om de lamellen volledig tegen de afdichting te drukken.

Het openen vindt plaats zonder invloed van aerodynamische krachten

Bij het aanstromen van jalouziekleppen ontstaan op grond van aerodynamische krachten, onafhankelijk van de luchtrichting, een in de sluitrichting werkend draaimoment. Deze moeten bij het openen weer overwonnen worden. Bij welke klephoek α het grootste draaimoment noodzakelijk is, hangt af van de ventilator- resp. de installatiecurve.

Nominale grootten

200 × 180 mm – 2000 × 1995 mm

Bedrijfstemperatuur

–20 – 100 °C


JZ-*, JZ-*-A2, minimale draaimomenten

H B [mm]
H 200 400 600 800 1000 1200 1400 1600 1800 2000
mm Nm

180 – 1995

10

10

10

10

10

10

10

10

10

10


Jalouziekleppen van staal en roestvast staal, vrije doorlaten

H B [mm]
H 200 400 600 800 1000 1200 1400 1600 1800 2000
mm

180 – 344

0,03

0,06

0,09

0,12

0,15

0,18

0,21

0,24

0,27

0,30

345 – 509

0,06

0,11

0,17

0,23

0,28

0,34

0,40

0,45

0,51

0,57

510 – 674

0,08

0,17

0,25

0,33

0,42

0,50

0,58

0,67

0,75

0,83

675 – 839

0,11

0,22

0,33

0,44

0,55

0,66

0,77

0,88

0,99

1,10

840 – 1004

0,14

0,27

0,41

0,55

0,69

0,82

0,96

1,10

1,23

1,37

1005 – 1169

0,16

0,33

0,49

0,66

0,82

0,98

1,15

1,31

1,47

1,64

1170 – 1334

0,19

0,38

0,57

0,76

0,95

1,14

1,33

1,52

1,72

1,91

1335 – 1499

0,22

0,43

0,65

0,87

1,09

1,30

1,52

1,74

1,96

2,17

1500 – 1664

0,24

0,49

0,73

0,98

1,22

1,47

1,71

1,95

2,20

2,44

1665 – 1829

0,27

0,54

0,81

1,08

1,36

1,63

1,90

2,17

2,44

2,71

1830 – 1994

0,30

0,60

0,89

1,19

1,49

1,79

2,08

2,38

2,68

2,98

1995

0,32

0,65

0,97

1,30

1,62

1,95

2,27

2,60

2,92

3,25

Tussenmaat serie: waarden tussen de breedtes interpoleren


Maximaal toegestane statische drukverschil bij gesloten jalouzieklep

Uitvoering B [mm]
Uitvoering 800 1000 1200 1400 1600 1800 2000
Uitvoering Δpst max
Uitvoering Pa

Basisuitvoering

2500

2000

1650

1400

1250

1100

1000

Messing lager (-M)

3000

2500

2200

1950

1750

1600

1500

RVS lager (-E)

3000

2500

2200

1950

1750

1600

1500

Versterkte lamellen (-M-V, -E-V)

3500

3000

2700

2500

2300

2100

2000


JZ-S, JZ-S-A2, geluidvermogen bij gesloten jalouzieklep

Δpst Oppervlak B × H [m²]
Δpst 0,14 0,2 0,4 0,6 0,8 1,2 2 4
Δpst LWA
Pa dB(A)

100

57

58

61

63

64

66

68

71

200

63

65

68

69

71

72

75

77

500

71

72

76

78

79

81

83

84

1000

78

80

82

84

85

88

90

>90

1500

81

83

86

88

89

>90

>90

>90

2000

84

85

89

>90

>90

>90

>90

>90


JZ-P, JZ-P-A2, geluidvermogen bij gesloten jalouzieklep

Δpst Oppervlak B × H [m²]
Δpst 0,14 0,2 0,4 0,6 0,8 1,2 2 4
Δpst LWA
Pa dB(A)

100

57

58

61

63

64

64

68

71

200

63

65

68

69

71

71

75

78

500

71

72

76

78

79

79

85

87

1000

78

80

82

84

85

85

89

>90

1500

81

82

86

88

89

89

>90

>90

2000

84

86

89

>90

>90

>90

>90

>90


De snelselectie geeft een goede indruk van de te verwachten geluiddruk en drukverschillen. Indicatieve tussenwaarden kunnen geïnterpoleerd worden. Voor exacte tussenwaarden en spectrumgegevens kunt u ons selectieprogramma Easy Product Finder gebruiken.

De geluidsvermogens LWAgelden voor jalouziekleppen met een oppervlak (B × H) van 1 m².

De drukverschillen gelden voor jalouziekleppen geïnstalleerd in een luchtkanaal (installatie type A).

Selectievoorbeeld

Gegeven

Luchtkanaal B × H = 600 × 675 mm

Jalouzieklep JZ-S

Inbouwsituatie A

V = 2400 l/s (8640 m³/h)

Berekening

A = 0,600 × 0,675 = 0,405 m²

v = V ∕ A = 2400 ∕ 0,405 ( ∕ 1000) = 5,9 m/s

Snelselectie

ΔPst = <5 Pa

LWA = 55 dB(A)

JZ-S, JZ-S-A2, drukverschil en geluidvermogen

v Klepstand α
v OPEN 20° 40° 60° 80°
v Δpst LWA Δpst LWA Δpst LWA Δpst LWA Δpst LWA
m/s Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A)

0,5

<5

<30

<5

<30

<5

<30

22

44

255

67

1

<5

<30

<5

<30

8

38

85

59

1010

82

2

<5

31

<5

35

28

53

335

74

>2000

>90

4

<5

46

10

50

110

68

1395

89

>2000

>90

6

<5

55

22

59

250

77

>2000

>90

>2000

>90

8

8

61

40

65

440

83

>2000

>90

>2000

>90

10

14

66

60

70

690

88

>2000

>90

>2000

>90


JZ-P, JZ-P-A2, drukverschil en geluidvermogen

v Klepstand α
v OPEN 20° 40° 60° 80°
v Δpst LWA Δpst LWA Δpst LWA Δpst LWA Δpst LWA
m/s Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A)

0,5

<5

<30

 <5

<30

<5

<30

<5

<30

12

42

1

<5

<30

<5

<30

<5

<30

12

40

45

60

2

<5

<30

<5

30

10

41

45

57

185

77

4

<5

41

6

48

40

58

170

75

750

>90

6

<5

51

14

58

85

69

385

85

1685

>90

8

<5

58

25

65

150

76

685

>90

>2000

>90

10

<5

64

40

71

230

81

1070

>90

>2000

>90


Jalouziekleppen in rechthoekige uitvoering voor luchthoeveelheids- en drukinregeling en het luchtdicht sluiten van luchtkanalen en openingen in wanden en vloeren.

Functionerende eenheid, bestaande uit het huis, aerodynamische lamellen en de klepmechaniek.

Beide zijden geschikt voor aansluiten met luchtkanaalprofielen.

Klepstand is aan buitenzijde zichtbaar door zaagsnede in de assen.

Luchtdichtheid van het huis volgens EN 1751, klasse C.

Speciale kenmerken

  • Aerodynamisch gevormde lamellen
  • Onderhoudsarm en robuuste constructie
  • Geen siliconen bevattende componenten
  • Naast de standaard afmetingen ook tussenliggende afmetingen verkrijgbaar

Materialen en afwerking

  • Behuizing en lamellen van verzinkt plaatstaal of roestvaststaal
  • Assen, aandrijfhendel en stangenstelsel van verzinkt staal of roestvaststaal
  • Lagerbussen van kunststof, messing of roestvaststaal
  • P1: poedercoating, kleur volgens RAL Classic
  • PS: poedercoating, kleur volgens DB

Uitvoeringen

Kanaalaansluiting

  • Hoekboring aan beide zijden
  • G: Flensboring aan beide zijden


Lagerbussen

  • Kunststof lagerbussen, bedrijfstemperatuur –20 – 100 °C
  • M: Messing lagerbussen, bedrijfstemperatuur –20 – 150 °C
  • E: RVS lagerbussen, bedrijfstemperatuur –20 – 150 °C


Lamellen

Alleen voor jalouziekleppen van verzinkt staal met messing of RVS lagerbussen (JZ-...-M, JZ-...-E)

  • V: Versterkte lamellen

Technische gegevens

  • Nominale grootten: 200 × 180 mm – 2000 × 1995 mm
  • Bedrijfstemperatuur: –20 – 100 °C

Selectiegegevens

  • V _______________________ [m³/h]
  • Δpst __________________ [Pa]

Stromingsgeluid

  • LPA _______________________ [dB(A)]

00225036_0

 Type
JZ       Jalouzieklep

Werking
S       Tegengesteld gekoppeld (standaard)
P       Gelijklopend (parallel)

 Materiaal
       Geen vermelding: staal verzinkt
A2       Roestvast staal

 Kanaalaansluiting
       Geen vermelding: aan beide zijde op de hoeken geboord
G       Flensboring aan beide zijden (hoekboring vervalt)

 Lagerbussen
       Geen vermelding: kunststof lagerbussen
M       Messing lagerbussen
E       RVS lagerbussen

 Uitvoering lamellen
       Alleen voor verzinkte jalouziekleppen met messing- of roestvast staal lagerbussen
V       Versterkte lamellen

 Bedieningszijde
       Geen vermelding: rechts
L       Links



 Nominale grootte [mm]
       B × H
       B > 2000 = in de breedte gedeeld
       H > 1998 = in hoogte gedeeld

 Montageframe
       Geen opgaaf: zonder
ER       Met (alleen uitvoering G)

 Aanbouwdelen
       Geen opgaaf: zonder
Z04 – Z07       Vastzetinrichting
Z12 – Z51       Servomotoren
ZF01 – ZF15       Veerretourmotoren
Z60 – Z77       Pneumatische servomotoren
       Explosieveilige aandrijvingen
Z1EX, Z3EX Elektrisch
Z60EX – Z77EX Pneumatisch

Klepstand veiligheidsfunctie
       Uitsluitend veerretourmotoren en pneumatische aandrijvingen
NO       Spanningsloos/drukloos open
NC       Spanningsloos/drukloos dicht

 Oppervlak
       Geen vermelding: basisuitvoering
P1       Gepoedercoat, RAL Classic kleur opgeven.
PS       Gepoedercoat, DB kleur opgeven

       Glansgraad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle andere RAL-kleuren 70 %


Bestelvoorbeeld: JZ–S–G–M–V–L/800×510/ER/Z43

Werkingswijze

Tegengesteld gekoppeld

Materiaal

Verzinkt plaatstaal

Kanaalaansluiting

Flensboring aan beide zijden

Lagerbussen

Messing lagerbussen

Uitvoering lamellen

Versterkte lamellen

Bedieningszijde

Links

Nominale grootte

800 × 510 mm

Montageframe

Met

Aanbouwdelen

Servomotor, 10 Nm, 230 V AC, 3-punts

Oppervlak

Basisuitvoering




Uitvoeringen, Aanbouwdelen, Afmetingen en gewichten, Productdetails

  • Uitvoeringen
  • Aanbouwdelen
  • Afmetingen en gewichten
  • Productdetails

JZ-S

Uitvoering

  • Jalouziekleppen met tegengesteld gekoppelde lamellen van verzinkt staalplaat

Materialen en afwerking

  • Behuizing en lamelen van verzinkt staal
  • Assen, aandrijfhendel en hefboom uit verzinkt staal
  • Lagerbussen van kunststof
  • P1: poedercoating, kleur volgens RAL Classic
  • PS: poedercoating, kleur volgens DB

JZ-P

Uitvoering

  • Gelijklopende jalouziekleppen van verzinkt staalplaat

Materialen en afwerking

  • Behuizing en lamelen van verzinkt staal
  • Assen, aandrijfhendel en hefboom uit verzinkt staal
  • Lagerbussen van kunststof
  • P1: poedercoating, kleur volgens RAL Classic
  • PS: poedercoating, kleur volgens DB

JZ-S-A2

Uitvoering

  • Tegengesteld gekoppelde jalouziekleppen van roestvast staal

Materialen en afwerking

  • Behuizing, lamellen en aandrijfhendel van roestvast staal, materiaalnr. 1.4301
  • Assen van roestvast staal, materiaalnr. 1.4305
  • Gebeitst en gepassiveerd oppervlak
  • P1: poedercoating, kleur volgens RAL Classic
  • PS: poedercoating, kleur volgens DB

JZ-P-A2

Uitvoering

  • Gelijklopende jalouziekleppen van roestvast staal

Materialen en afwerking

  • Behuizing, lamellen en aandrijfhendel van roestvast staal, materiaalnr. 1.4301
  • Assen van roestvast staal, materiaalnr. 1.4305
  • Gebeitst en gepassiveerd oppervlak
  • P1: poedercoating, kleur volgens RAL Classic
  • PS: poedercoating, kleur volgens DB

Materialen

Bestelsleuteldetail Onderdeel Materiaal

Behuizing

Verzinkte staalplaat

Lamellen

Verzinkte staalplaat

Assen

Verzinkt staal

Aandrijfhendel

Verzinkt staal

Aandrijfhendel

Verzinkt staal

Lagerbussen

Kunststof

A2

Behuizing

Roestvast staal, materiaalnr. 1.4301

A2

Lamellen

Roestvast staal, materiaalnr. 1.4301

A2

Assen

Roestvast staal, materiaalnr. 1.4305

A2

Aandrijfhendel

Roestvast staal, materiaalnr. 1.4301

E

Lagerbussen

Roestvaststaal

M

Lagerbussen

Messing


Oppervlakken

Bestelsleuteldetail Onderdeel Oppervlak

Behuizing

onbehandeld

P1-RAL ...

Lamellen

Gepoedercoat, kleur RAL ... Classic

PS-DB ...

Lamellen

Gepoedercoat, kleur DB ...


Vastzetinrichting en eindschakelaar

Bestelsleuteldetail Betekenis Eindschakelaar Functie

Z04

Vastzetinrichting


Z05

Vastzetinrichting

1

Klepstand dicht

Z06

Vastzetinrichting

1

Klepstand open

Z07

Vastzetinrichting

2

Klepstanden DICHT en OPEN


Open-dicht servomotoren

Bestelsleuteldetail Betekenis Functie Voedingsspanning Draaimoment Hulpschakelaar

Z12

SM230A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

100 – 240 V AC

20 Nm

Z13

GM230A

–1-Draadsbesturing –2-Draadsbesturings (open-dicht)

100 – 240 V AC

40 Nm

Z14

SM24A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

24 V AC / DC

20 Nm

Z15

GM24A

–1-Draadsbesturing –2-Draadsbesturings (open-dicht)

24 V AC / DC

40 Nm

Z16

SM230A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

100 – 240 V AC

20 Nm

S2A

Z17

GM230A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

100 – 240 V AC

40 Nm

S2A

Z18

SM24A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

24 V AC / DC

20 Nm

S2A

Z19

GM24A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

24 V AC / DC

40 Nm

S2A

Z43

NM230A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

100 – 240 V AC

10 Nm

Z45

NM24A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

24 V AC / DC

10 Nm

Z47

NM230A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

100 – 240 V AC

10 Nm

S2A

Z49

NM24A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

24 V AC / DC

10 Nm

S2A


OPEN-DICHT servomotoren, snellopend

Bestelsleuteldetail Betekenis Functie Voedingsspanning Draaimoment Hulpschakelaar

ZS21

SMQ24A

–1-Draadsbesturing

24 V AC / DC

16 Nm

ZS22

SMQ24A

–1-Draadsbesturing

24 V AC / DC

16 Nm

S2A


Open-dicht servomotoren, veerretourmotoren

Bestelsleuteldetail Betekenis Functie Voedingsspanning Draaimoment Hulpschakelaar

ZF01

NF24A

voedingsspanning aan/uit

24 V AC / DC

10 Nm

ZF02

NFA

voedingsspanning aan/uit

24 – 240 V AC 24 – 125 V DC

10 Nm

ZF03

NF24A-S2

voedingsspanning aan/uit

24 V AC / DC

10 Nm

geïntegreerd

ZF04

NFA-S2

voedingsspanning aan/uit

24 – 240 V AC 24 – 125 V DC

10 Nm

geïntegreerd

ZF06

SF24A

voedingsspanning aan/uit

24 V AC / DC

20 Nm

ZF07

SFA

voedingsspanning aan/uit

24 – 240 V AC 24 – 125 V DC

20 Nm

ZF08

SF24A-S2

voedingsspanning aan/uit

24 V AC / DC

20 Nm

geïntegreerd

ZF09

SFA-S2

voedingsspanning aan/uit

24 – 240 V AC 24 – 125 V DC

20 Nm

geïntegreerd

ZF11

EF24A

voedingsspanning aan/uit

24 V AC / DC

30 Nm

ZF12

EF230A

voedingsspanning aan/uit

100 – 240 V AC

30 Nm

ZF13

EF24A-S2

voedingsspanning aan/uit

24 V AC / DC

30 Nm

geïntegreerd

ZF14

EF230A-S2

voedingsspanning aan/uit

100 – 240 V AC

30 Nm

geïntegreerd


Variabele servomotoren (modulerend)

Bestelsleuteldetail Betekenis Functie Voedingsspanning Draaimoment Hulpschakelaar

Z20

SM24A-SR

2 - 10 V DC

24 V AC / DC

20 Nm

Z21

GM24A-SR

2 - 10 V DC

24 V AC / DC

40 Nm

Z51

NM24A-SR

2 - 10 V DC

24 V AC / DC

10 Nm


Variabele servomotoren (modulerend), veerretourmotoren

Bestelsleuteldetail Betekenis Functie Voedingsspanning Draaimoment Hulpschakelaar

ZF05

NF24A-SR

2 - 10 V DC

24 V AC / DC

10 Nm

ZF10

SF24A-SR

2 - 10 V DC

24 V AC / DC

20 Nm

ZF15

EF24A-SR

2 - 10 V DC

24 V AC / DC

30 Nm


Pneumatisch dubbelwerkende servomotoren, incl. de explosieveilige

Bestelsleuteldetail Betekenis Klepstand veiligheidsfunctie Bedrijfsdruk Draaimoment bij 6 bar Eindschakelaar Magneetventiel
Betekenis Klepstand veiligheidsfunctie Bedrijfsdruk Draaimoment bij 6 bar Eindschakelaar Magneetventiel

Z60

Z60EX

DR030

1,2 – 6 bar

35 Nm

Z61

Z61EX

DR030

Spanningsloos dicht/open

1,2 – 6 bar

35 Nm

24 V DC

Z62

Z62EX

DR030

Spanningsloos dicht/open

1,2 – 6 bar

35 Nm

230 V AC

Z63

Z63EX

DR030

1,2 – 6 bar

35 Nm

2


Z64

Z64EX

DR030

Spanningsloos dicht/open

1,2 – 6 bar

35 Nm

2

24 V DC

Z65

Z65EX

DR030

Spanningsloos dicht/open

1,2 – 6 bar

35 Nm

2

230 V AC

Z66

Z66EX

DR060

1,2 – 6 bar

70 Nm


Z67

Z67EX

DR060

Spanningsloos dicht/open

1,2 – 6 bar

70 Nm

24 V DC

Z68

Z68EX

DR060

Spanningsloos dicht/open

1,2 – 6 bar

70 Nm

230 V AC

Z69

Z69EX

DR060

1,2 – 6 bar

70 Nm

2


Z70

Z70EX

DR060

Spanningsloos dicht/open

1,2 – 6 bar

70 Nm

2

24 V DC

Z71

Z71EX

DR060

Spanningsloos dicht/open

1,2 – 6 bar

70 Nm

2

230 V AC

① Standaard

② Explosieveilig (Alleen met messing of RVS lagerbussen)

Z60 – Z65, Z60EX – Z65EX: Bij 1,2 bar bedrijfsdruk alleen tot hoogte H < 1665 mm


Pneumatisch enkelwerkende servomotoren, incl. de explosieveilige

Bestelsleuteldetail Betekenis Klepstand veiligheidsfunctie Bedrijfsdruk Draaimoment bij 6 bar Eindschakelaar Magneetventiel
Betekenis Klepstand veiligheidsfunctie Bedrijfsdruk Draaimoment bij 6 bar Eindschakelaar Magneetventiel

Z72

Z72EX

SC060 SO060

Drukloos dicht/open

6 bar

30 Nm



Z73

Z73EX

SC060 SO060

Spanningsloos en drukloos dicht/open

6 bar

30 Nm


24 V DC

Z74

Z74EX

SC060 SO060

Spanningsloos en drukloos dicht/open

6 bar

30 Nm


230 V AC

Z75

Z75EX

SC060 SO060

Drukloos dicht/open

6 bar

30 Nm

2


Z76

Z76EX

SC060 SO060

Spanningsloos en drukloos dicht/open

6 bar

30 Nm

2

24 V DC

Z77

Z77EX

SC060 SO060

Spanningsloos en drukloos dicht/open

6 bar

30 Nm

2

230 V AC

① Standaard

② Explosieveilig (Alleen met messing of RVS lagerbussen)


Explosieveilige open-dicht servomotoren, veeretourmotoren

Bestelsleuteldetail Betekenis Functie Voedingsspanning Draaimoment Hulpschakelaar

Z1EX

ExMax15-SF

2-Draadsbesturing (3-punts)

24 – 240 V AC/DC

15 Nm

geïntegreerd

Z3EX

ExMax30-SF

2-Draadsbesturing (3-punts)

24 – 240 V AC/DC

30 Nm

geïntegreerd

Alleen met messing- of roestvaststalen lagerbussen


JZ, JZ-HL, standaard maten

H Aantal lamellen Plaats aandrijfas
H Aantal lamellen X Lamel
mm mm

180

1

90

1

345

2

90

1

510

3

90

1

675

4

255

2

840

5

420

3

1005

6

420

3

1170

7

585

4

1335

8

585

4

1500

9

750

5

1665

10

750

5

1830

11

915

6

1995

12

915

6


JZ, JZ-HL, tussenmaten

H Aantal lamellen Plaats aandrijfas Y
H Aantal lamellen X Lamel Y
mm mm mm

183 – 343

1

90

1

1,5 – 81,5

348 – 508

2

90

1

1,5 – 81,5

513 – 673

3

90

1

1,5 – 81,5

678 – 838

4

255

2

1,5 – 81,5

843 – 1003

5

420

3

1,5 – 81,5

1008 – 1168

6

420

3

1,5 – 81,5

1173 – 1333

7

585

4

1,5 – 81,5

1338 – 1498

8

585

4

1,5 – 81,5

1503 – 1663

9

750

5

1,5 – 81,5

1668 – 1828

10

750

5

1,5 – 81,5

1833 – 1993

11

915

6

1,5 – 81,5

1998

12

915

6

1,5


JZ, JZ-LL, JZ-HL, gewichten

H B [mm]
H 200 400 600 800 1000 1200 1400 1600 1800 2000
mm kg

180

4

6

8

9

11

13

14

16

18

19

345

6

8

10

12

15

17

19

21

24

26

510

7

10

13

16

19

22

25

27

30

33

675

10

13

16

20

23

27

30

33

37

40

840

11

15

19

23

28

32

37

41

46

50

1005

11

17

22

27

32

38

43

48

53

59

1170

13

19

25

31

37

43

49

55

61

67

1335

15

22

28

35

41

48

55

61

68

74

1500

16

23

30

37

44

51

59

66

73

80

1665

17

25

33

41

49

57

65

72

80

88

1830

18

27

35

44

52

61

69

78

86

95

1995

19

29

38

47

56

66

75

84

94

103


  • Uitvoeringen met flensboring (-G) hebben geen hoekboringen
  • Flensboring vanaf breedte 288 mm en hoogte 212 mm

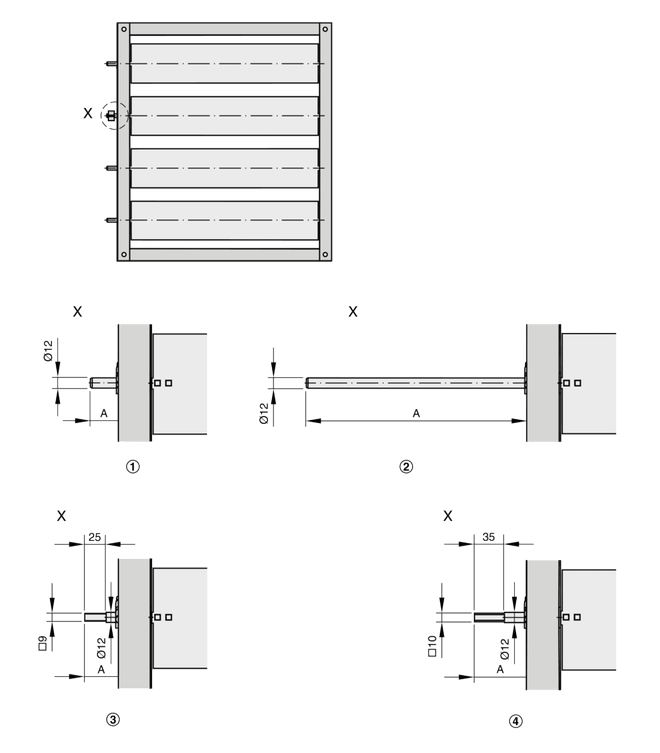

  • Speciaal toebehoren voor aandrijfassen op aanvraag

Jalouziekleppen van staal en roestvaststaal, aantal flensboringen per zijde

B Aantal gaten
B n
mm

200 – 287

1

288 – 537

2

538 – 787

3

788 – 1037

4

1038 – 1287

5

1288 – 1537

6

1538 – 1787

7

1788 – 2000

8


Jalouziekleppen van staal en roestvaststaal, hoogte, aantal flensboringen per zijde

H Aantal gaten
H n
mm

180 – 211

1

212 – 461

2

462 – 711

3

712 – 961

4

962 – 1211

5

1212 – 1461

6

1462 – 1711

7

1712 – 1961

8

1962 – 1995

9


Schachtlengtes

Aandrijfas Jalouzieklep
Aandrijfas JZ-S JZ-P JZ-S-A2 JZ-P-A2
Aandrijfas A
Aandrijfas mm

① Standaard

32,5

32,5

32,5

32,5

② Verlengd

255

255

190

190

③ Vierkant 9 mm

38

38

45

45

④ Vierkant 10 mm

60

60


Inbouwdetails, Kenmerken en definities

  • Inbouwdetails
  • Kenmerken en definities

Inbouw en inbedrijfname

  • Alleen met horizontaal liggende lamellen
  • Met of zonder inbouwraam
  • Torsievrij installeren
  • Breder dan 2000 mm of hoger dan 1995 mm, twee jalouziekleppen naast elkaar resp. boven elkaar toepassen
  • Alleen binnen toepassen

Breedte gedeeld, breedte

B1 B
mm mm

2550

1200

2950

1400

3350

1600

3750

1800

4150

2000


Hoogtegedeeld, hoogte

H1 H
mm mm

2086

1005

2416

1170

2746

1335

3076

1500

3406

1665

3736

1830

4066

1995


Hoofdafmetingen

B [mm]

Breedte van het luchtkanaal

H [mm]

Hoogte van het luchtkanaal

n [ ]

Aantal schroefgaten in flens

m [kg]

Gewicht van het product

Definities

LWA [dB(A)]

Geluidvermogenniveau stromingsgeluid van de jalouzieklep, A-gecorrigeerd.

α [°]

Klepstand, 0°: OPEN, 90°: DICHT

A [m²]

Aanstroomoppervlakte

v [m/s]

Luchtsnelheid op basis van aanstroomoppervlakte (B × H)

V [m³/h] en [l/s]

Luchthoeveelheid

Δpst [Pa]

Statisch drukverschil

Δpst max [Pa]

Maximaal toelaatbare statische drukverschil


Alle geluidsvermogens gebaseerd op 1 pW

Downloads

Product informatie

Certificaten

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Deel deze pagina

Beveel deze pagina aan

U kunt deze pagina delen door de link te delen.

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanbeveling is verzonden naar de ontvanger.

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Attachment (max. 10MB)

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399
