Jalouzieklep JZ-HL-AL

Jalouziekleppen zonder toebehoren en accessoires

00133336_0

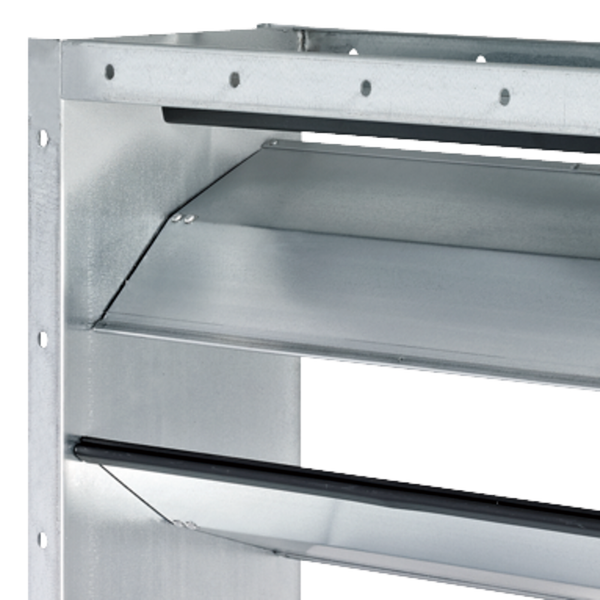

Contraroterende lamellen


00134703_0
00133336_0
Online beschikbaar - Nu configureren

JZ-HL-AL

Jalouziekleppen van aluminium voor luchtdichte afsluiting in luchtbehandelingsinstallaties

Jalouziekleppen in rechthoekige uitvoering voor luchthoeveelheids- en drukinregeling en het luchtdicht sluiten van luchtkanalen en openingen in wanden en vloeren.

  • Maximale afmetingen 1200 × 1000 mm
  • Lekkage bij gesloten jalouzieklep volgens EN 1751, klasse 2
  • Lekkage van behuizing volgens EN 1751, klasse C
  • Contraroterende aerodynamisch gevormde lamellen
  • Lamellen gekoppeld met binnenliggende tandwielen
  • Naast de standaard afmetingen ook tussenliggende afmetingen verkrijgbaar


Optionele uitrusting en toebehoren

  • Servomotor: open-dicht aandrijving, proportionele aandrijving
  • Gepoedercoate uitvoering
  • Geanodiseerde uitvoering

Update order code
Configuratie opslaan
Uw prijs wordt berekend
Update technische gegevens
  • Media
Bestekstekst:
Update bestekstekst
Toon volledige tekst Verberg volledige tekst
Initialize order code

Toepassing

Toepassing

  • Jalouziekleppen van de serie JZ-HL-AL voor luchthoeveelheids- en drukinregeling in luchtbehandelingsinstallaties
  • Voor luchtdichte afsluiting van luchtleidingen en openingen in wanden en plafonds
  • Gepoedercoate uitvoering voor verhoogde weerstand tegen corrosie

Speciale kenmerken

  • Aerodynamisch gevormde lamellen
  • Onderhoudsarm en robuuste constructie
  • Geen siliconen bevattende componenten
  • Naast de standaard afmetingen ook tussenliggende afmetingen verkrijgbaar
  • Gesloten cel afdichtingen voor hygiënische eisen

Classificering

Lekkage bij gesloten jalouzieklep volgens EN 1751

Testdruk tot 2000 Pa

  • Klasse 2

Nominale grootten

  • B: 200 – 1200 mm in stappen van 1 mm
  • H: 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900, 950, 1000 mm
  • B × H in elke combinatie

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

  • Functie
  • TECHNISCHE GEGEVENS
  • SNELSELECTIE
  • BESTEKOMSCHRIJVING
  • BESTELSLEUTEL
JZ-HL-AL, schematische weergave 00104312_0.
① Behuizing
② Lamellenafdichting, langszijde
③ Contraroterende lamellen
④ Tandwielen
⑤ Lagerplaat met vastzetinrichting
⑥ Servomotor


Functiebeschrijving

Jalouziekleppen met tandwielen draaien altijd in tegengestelde richting.

De synchrone roterende beweging wordt door de tandwielen via de aandrijfhendel overgebracht op de lamellen.

De draaimomenten voor het bedienen van de jalouziekleppen moeten zodanig zijn dat veilig sluiten en openen mogelijk is.

Om te sluiten moet voldoende koppel aanwezig zijn om de lamellen volledig tegen de afdichting te drukken.

Het openen vindt plaats zonder invloed van aerodynamische krachten

Bij het aanstromen van jalouziekleppen ontstaan op grond van aerodynamische krachten, onafhankelijk van de luchtrichting, een in de sluitrichting werkend draaimoment. Deze moeten bij het openen weer overwonnen worden. Bij welke klephoek α het grootste draaimoment noodzakelijk is, hangt af van de ventilator- resp. de installatiecurve.

Nominale grootten

200 × 100 mm – 1200 × 1000 mm

Maximaal toegestane statische drukverschil bij gesloten jalouzieklep

2000 Pa

Bedrijfstemperatuur

0 – 60 °C


JZ-HL-AL, minimale draaimomenten

H B [mm]
H 200 400 500 600 700 800 900 1000 1100 1200
mm Nm

100 – 450

5

5

5

5

5

5

5

5

5

5

500 – 1000

10

10

10

10

10

10

10

10

10

10


Jalouziekleppen van aluminium, vrije doorlaten

H B [mm]
H 200 300 400 500 600 700 800 900 1000 1100 1200
mm

100, 150

0,014

0,022

0,030

0,038

0,047

0,055

0,063

0,071

0,079

0,087

0,095

200, 250

0,028

0,045

0,061

0,077

0,093

0,109

0,126

0,142

0,158

0,174

0,190

300, 350

0,043

0,067

0,091

0,115

0,140

0,164

0,188

0,213

0,237

0,261

0,286

400, 450

0,057

0,089

0,122

0,154

0,186

0,219

0,251

0,284

0,316

0,348

0,381

500, 550

0,071

0,111

0,152

0,192

0,233

0,273

0,314

0,354

0,395

0,435

0,476

600, 650

0,085

0,134

0,182

0,231

0,279

0,328

0,377

0,425

0,474

0,522

0,571

700, 750

0,099

0,156

0,213

0,269

0,326

0,383

0,439

0,496

0,553

0,610

0,666

800, 850

0,113

0,178

0,243

0,308

0,373

0,437

0,502

0,567

0,632

0,697

0,761

900, 950

0,128

0,200

0,273

0,346

0,419

0,492

0,565

0,638

0,711

0,784

0,857

1000

0,142

0,223

0,304

0,385

0,466

0,547

0,628

0,709

0,790

0,871

0,952

Tussenmaat serie: waarden tussen de breedtes interpoleren


JZ-HL-AL, geluidvermogen bij gesloten jalouzieklep

Δpst Oppervlakte [m²]
Δpst 0,04 0,09 0,16 0,25 0,36 0,64 0,81 1 1,2
Δpst LWA
Pa dB(A)

100

28

32

34

36

38

40

41

42

43

200

37

41

44

46

47

50

51

51

52

500

49

53

56

58

59

>60

>60

>60

>60

1000

59

>60

>60

>60

>60

>60

>60

>60

>60

1500

>60

>60

>60

>60

>60

>60

>60

>60

>60

2000

>60

>60

>60

>60

>60

>60

>60

>60

>60


De snelselectie geeft een goede indruk van de te verwachten geluiddruk en drukverschillen. Indicatieve tussenwaarden kunnen geïnterpoleerd worden. Voor exacte tussenwaarden en spectrumgegevens kunt u ons selectieprogramma Easy Product Finder gebruiken.

De geluidsvermogens LWAgelden voor jalouziekleppen met een oppervlak (B × H) van 1 m².

De drukverschillen gelden voor jalouziekleppen geïnstalleerd in een luchtkanaal (installatie type A).

JZ-HL-AL, snelselectie drukverschil en geluidvermogen

v Klepstand α
v OPEN 20° 40° 60° 80°
v Δpst LWA Δpst LWA Δpst LWA Δpst LWA Δpst LWA
m/s Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A)

0,5

<5

<30

<5

<30

<5

<30

22

42

245

67

1

<5

<30

<5

<30

8

35

90

58

985

83

2

<5

<30

<5

32

32

51

350

74

>2000

>90

4

<5

43

12

48

125

67

1390

90

>2000

>90

6

<5

52

24

57

275

76

>2000

>90

>2000

>90

8

10

59

45

64

490

83

>2000

>90

>2000

>90

10

14

64

70

69

765

88

>2000

>90

>2000

>90


Jalouziekleppen in rechthoekige uitvoering voor luchthoeveelheids- en drukregeling en het luchtdicht sluiten van luchtkanalen en openingen in wanden en vloeren.

Functionerende eenheid, bestaande uit het huis, aerodynamische lamellen en de klepmechaniek.

Beide zijden geschikt voor aansluiten met luchtkanaalprofielen.

Klepstand is aan buitenzijde zichtbaar door zaagsnede in de assen.

Lekkage bij gesloten regelklep volgens EN 1751, klasse 4.

Luchtdichtheid van het huis volgens EN 1751, klasse C.

Speciale kenmerken

  • Aerodynamisch gevormde lamellen
  • Onderhoudsarm en robuuste constructie
  • Geen siliconen bevattende componenten
  • Naast de standaard afmetingen ook tussenliggende afmetingen verkrijgbaar
  • Gesloten cel afdichtingen voor hygiënische eisen

Materialen en afwerking

  • Behuizing en lamellen van aluminium extrusieprofielen
  • Assen, lagerplaten en standaanwijzers van verzinkt staal
  • Afdichtingen op de langszijden van de lamellen van kunststof PE/PTV gesloten cel
  • P1: poedercoating, kleur volgens RAL Classic
  • PS: poedercoating, kleur volgens DB
  • S3: geanodiseerd, kleur volgens EURAS-standaard E6-C-0

Technische gegevens

  • Nominale grootten: 200 × 100 mm – 1200 × 1000 mm
  • Maximaal toelaatbaar drukverschil bij gesloten jalouzieklep: 2000 Pa
  • Bedrijfstemperatuur 0 – 60 °C

Selectiegegevens

  • V _______________________ [m³/h]
  • Δpst __________________ [Pa]

Stromingsgeluid

  • LPA _______________________ [dB(A)]

00267063_0

 Type
JZ-HL-AL       Luchtdichte jalouzieklep van aluminium, lekkage bij gesloten jalouzieklep volgens EN 1751, klasse 2

Nominale grootte [mm]
       B × H

 Montageframe
       Geen opgaaf: zonder
ER       met montageframe



 Aanbouwdelen
Z04 Vastzetinrichting
Z05 – Z07 Vastzetinrichting en eindschakelaar
Z12 – Z51       Servomotoren
ZF01 – ZF15       Veerretourmotoren
Z60 – Z77       Pneumatische servomotoren

 Klepstand veiligheidsfunctie
       Uitsluitend veerretourmotoren en pneumatische aandrijvingen
NO       Spanningsloos/drukloos open
NC       Spanningsloos/drukloos dicht

Oppervlak
       Geen vermelding: basisuitvoering
P1       Gepoedercoat, RAL Classic kleur opgeven.
PS       Gepoedercoat, DB kleur opgeven
S3       Geanodiseerd, kleur EURAS-standaard        E6-C-0

       Glansgraad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle andere RAL-kleuren 70 %


Bestelvoorbeeld: JZ-HL-AL/800×500/Z04/S3

Nominale grootte

800 × 500 mm

Montageframe

Zonder

Aanbouwdelen

Vastzetinrichting

Oppervlak

Geanodiseerd, EURAS E6-C-0, kleur naturel




Aanbouwdelen, Afmetingen en gewichten, Productdetails

  • Aanbouwdelen
  • AFMETINGEN EN GEWICHTEN
  • PRODUCTDETAILS

Vastzetinrichting en eindschakelaar

Bestelsleuteldetail Betekenis Eindschakelaar Functie

Z04

Vastzetinrichting


Z05

Vastzetinrichting

1

Klepstand dicht

Z06

Vastzetinrichting

1

Klepstand open

Z07

Vastzetinrichting

2

Klepstanden DICHT en OPEN


Open-dicht servomotoren

Bestelsleuteldetail Betekenis Functie Voedingsspanning Draaimoment Hulpschakelaar

Z12

SM230A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

100 – 240 V AC

20 Nm

Z14

SM24A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

24 V AC / DC

20 Nm

Z16

SM230A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

100 – 240 V AC

20 Nm

S2A

Z18

SM24A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

24 V AC / DC

20 Nm

S2A

Z42

LM230A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

100 – 240 V AC

5 Nm

Z43

NM230A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

100 – 240 V AC

10 Nm

Z44

LM24A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

24 V AC / DC

5 Nm

Z45

NM24A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

24 V AC / DC

10 Nm

Z46

LM230A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

100 – 240 V AC

5 Nm

S2A

Z47

NM230A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

100 – 240 V AC

10 Nm

S2A

Z48

LM24A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

24 V AC / DC

5 Nm

S2A

Z49

NM24A

–1-Draadsbesturing –2-Draadsbesturings (3-punts)

24 V AC / DC

10 Nm

S2A

Aandrijving selecteren aan de hand van minimale draaimomenten afhankelijk van de grootte.


OPEN-DICHT servomotoren, snellopend

Bestelsleuteldetail Betekenis Functie Voedingsspanning Draaimoment Hulpschakelaar

ZS21

SMQ24A

–1-Draadsbesturing

24 V AC / DC

16 Nm

ZS22

SMQ24A

–1-Draadsbesturing

24 V AC / DC

16 Nm

S2A


Open-dicht servomotoren, veerretourmotoren

Bestelsleuteldetail Betekenis Functie Voedingsspanning Draaimoment Hulpschakelaar

ZF01

NF24A

voedingsspanning aan/uit

24 V AC / DC

10 Nm

ZF02

NFA

voedingsspanning aan/uit

24 – 240 V AC 24 – 125 V DC

10 Nm

ZF03

NF24A-S2

voedingsspanning aan/uit

24 V AC / DC

10 Nm

geïntegreerd

ZF04

NFA-S2

voedingsspanning aan/uit

24 – 240 V AC 24 – 125 V DC

10 Nm

geïntegreerd


Variabele servomotoren (modulerend)

Bestelsleuteldetail Betekenis Functie Voedingsspanning Draaimoment Hulpschakelaar

Z20

SM24A-SR

2 - 10 V DC

24 V AC / DC

20 Nm

Z50

LM24A-SR-F

2 - 10 V DC

24 V AC / DC

5 Nm

Z51

NM24A-SR

2 - 10 V DC

24 V AC / DC

10 Nm

Aandrijving selecteren aan de hand van minimale draaimomenten afhankelijk van de grootte.


Variabele servomotoren (modulerend), veerretourmotoren

Bestelsleuteldetail Betekenis Functie Voedingsspanning Draaimoment Hulpschakelaar

ZF05

NF24A-SR

2 - 10 V DC

24 V AC / DC

10 Nm


Pneumatisch dubbelwerkende servomotor

Bestelsleuteldetail Betekenis Klepstand veiligheidsfunctie Bedrijfsdruk Draaimoment bij 6 bar Eindschakelaar Magneetventiel

Z60

DR030

1,2 – 6 bar

35 Nm

Z61

DR030

Spanningsloos dicht/open

1,2 – 6 bar

35 Nm

24 V DC

Z62

DR030

Spanningsloos dicht/open

1,2 – 6 bar

35 Nm

230 V AC

Z63

DR030

1,2 – 6 bar

35 Nm

2


Z64

DR030

Spanningsloos dicht/open

1,2 – 6 bar

35 Nm

2

24 V DC

Z65

DR030

Spanningsloos dicht/open

1,2 – 6 bar

35 Nm

2

230 V AC

Z66

DR060

1,2 – 6 bar

70 Nm


Z67

DR060

Spanningsloos dicht/open

1,2 – 6 bar

70 Nm

24 V DC

Z68

DR060

Spanningsloos dicht/open

1,2 – 6 bar

70 Nm

230 V AC

Z69

DR060

1,2 – 6 bar

70 Nm

2


Z70

DR060

Spanningsloos dicht/open

1,2 – 6 bar

70 Nm

2

24 V DC

Z71

DR060

Spanningsloos dicht/open

1,2 – 6 bar

70 Nm

2

230 V AC

Z60 – Z65: Bij 1,2 bar bedrijfsdruk alleen tot hoogte H ≤ 650 mm


Pneumatische enkelwerkende aandrijvingen

Bestelsleuteldetail Betekenis Klepstand veiligheidsfunctie Bedrijfsdruk Draaimoment bij 6 bar Eindschakelaar Magneetventiel

Z72

SC060 SO060

Drukloos dicht/open

6 bar

30 Nm



Z73

SC060 SO060

Spanningsloos en drukloos dicht/open

6 bar

30 Nm


24 V DC

Z74

SC060 SO060

Spanningsloos en drukloos dicht/open

6 bar

30 Nm


230 V AC

Z75

SC060 SO060

Drukloos dicht/open

6 bar

30 Nm

2


Z76

SC060 SO060

Spanningsloos en drukloos dicht/open

6 bar

30 Nm

2

24 V DC

Z77

SC060 SO060

Spanningsloos en drukloos dicht/open

6 bar

30 Nm

2

230 V AC


JZ-AL, JZ-HL-AL, standaard maten

H Aantal lamellen Plaats aandrijfas
H Aantal lamellen X Lamel
mm mm

100

1

50

1

200

2

50

1

300

3

50

1

400

4

250

3

500

5

250

3

600

6

250

3

700

7

250

3

800

8

250

3

900

9

250

3

1000

10

250

3


JZ-AL, JZ-HL-AL, tussenmaten

H Aantal lamellen Plaats aandrijfas
H Aantal lamellen X Lamel
mm mm

150

1

50

1

250

2

50

1

350

3

50

1

450

4

250

3

550

5

250

3

650

6

250

3

750

7

250

3

850

8

250

3

950

9

250

3


JZ-HL-AL, gewichten

H B [mm] B [mm] B [mm]
H 200 300 400 500 600 700 800 900 1000 1100 1200
mm kg

100

2

2

2

3

3

3

3

3

3

4

4

200

3

3

3

4

4

4

4

4

5

5

5

300

3

4

4

4

5

5

5

6

6

6

7

400

4

4

5

5

6

6

6

7

7

8

8

500

4

5

5

6

6

7

8

8

9

9

10

600

5

5

6

7

7

8

9

9

10

11

11

700

5

6

7

7

8

9

10

11

11

12

13

800

6

6

7

8

9

10

11

12

13

14

14

900

6

7

8

9

10

11

12

13

14

15

16

1000

7

8

9

10

11

12

13

14

15

17

18


  • Speciaal toebehoren voor aandrijfassen op aanvraag

Inbouwdetails, Kenmerken en definities

  • Inbouwdetails
  • KENMERKEN EN DEFINITIES

Inbouw en inbedrijfname

  • Met horizontale of verticale lamellen
  • Met of zonder inbouwraam
  • Torsievrij installeren
  • Alleen binnen toepassen

Hoofdafmetingen

B [mm]

Breedte van het luchtkanaal

H [mm]

Hoogte van het luchtkanaal

n [ ]

Aantal schroefgaten in flens

m [kg]

Gewicht van het product

Definities

LWA [dB(A)]

Geluidvermogenniveau stromingsgeluid van de jalouzieklep, A-gecorrigeerd.

α [°]

Klepstand, 0°: OPEN, 60°: DICHT

A [m²]

Aanstroomoppervlakte

v [m/s]

Luchtsnelheid op basis van aanstroomoppervlakte (B × H)

V [m³/h] en [l/s]

Luchthoeveelheid

Δpst [Pa]

Statisch drukverschil

Δpst max [Pa]

Maximaal toelaatbare statische drukverschil


Alle geluidsvermogens gebaseerd op 1 pW

Downloads

Product informatie

Certificaten

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Deel deze pagina

Beveel deze pagina aan

U kunt deze pagina delen door de link te delen.

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanbeveling is verzonden naar de ontvanger.

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Attachment (max. 10MB)

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Attachment (max. 10MB)

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399
