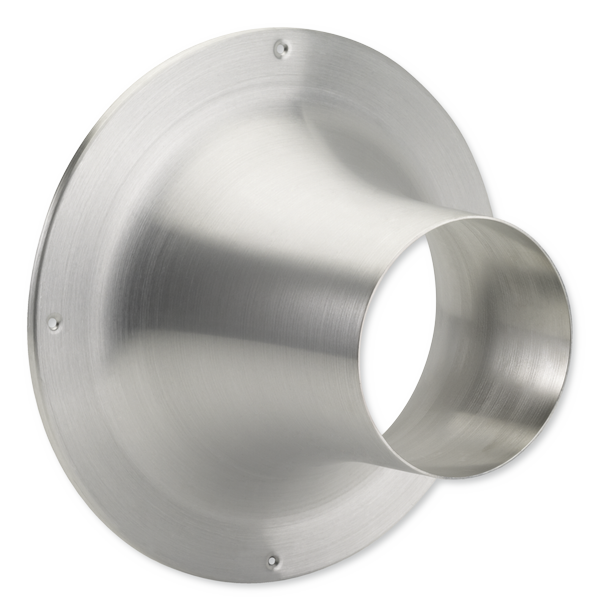

00132383_0
DUK-F

Vaste straaldüse

00132367_0
DUK-V

Verstelbare straaldüse

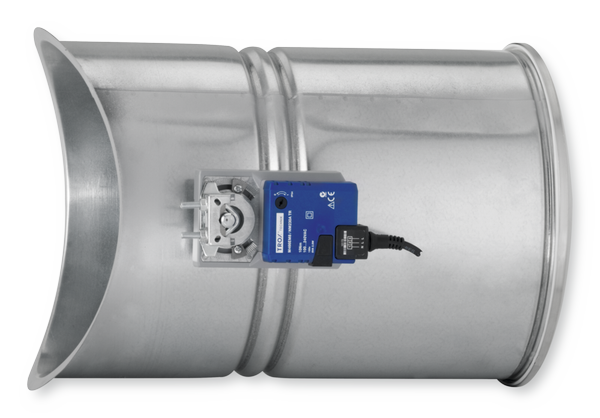

00132377_0
Aansluiting op ronde luchtkanalen


00153984_0
Detail servomotor


00189947_0
00132383_0
00132367_0
00132377_0
00153984_0
Online beschikbaar - Nu configureren

DUK

Voor inbouw in wanden en kanalen, verstelbaar en vaststaand – van aluminium

Verstelbare en vaste straaldüsen, hebben een grote worp bij optimale akoestische eigenschappen

  • Nominale grootten: 100, 125, 160, 200, 250, 315 en 400 mm
  • Luchthoeveelheidsbereik: 15 - 400 l/s of 54 - 1440 m³/h
  • Zichtbare delen van aluminium
  • Voor constante en variabele luchthoeveelheden
  • Laag geluidvermogen door aerodynamisch geoptimaliseerde düse
  • Handmatig en motorisch verstelbare straalhoek
  • Eenvoudige, snelle en niet zichtbare bevestiging


Optionele uitrusting en toebehoren

  • Zichtzijde in kleuren volgens RAL Classic
  • Ronde aansluittuiten
  • Aansluitstuk voor ronde of rechthoekige luchtkanalen
  • Servomotor voor verstelling van de inblaashoek, in- of uitwendig

Update order code
Configuratie opslaan
Uw prijs wordt berekend
Configureer uw product – stap voor stap
    Rapport genereren
    • Technisch ontwerp en selectie
    Update technische gegevens
    • Media
    Order code:
    Bestekstekst:
    Update bestekstekst
    Toon volledige tekst Verberg volledige tekst
    Initialize order code

    Toepassing

    Toepassing

    • Straaldüsen serie DUK als luchttoevoerrooster met grote worp
    • Voor industriële hallen, sporthallen, theaterzalen, ontvangsthallen, binnengebieden van luchthavens, treinstations en winkelcentra
    • Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
    • Voor toevoertemperatuurverschillen van –12 tot +20 K
    • Verstelbare inblaashoek –30 tot +30° voor omschakelen tussen verwarmen en koelen
    • Voor montage op ronde luchtkanalen en als aftakking op ronde en rechthoekige luchtkanalen evenals inbouw in wanden of koven

    Speciale kenmerken

    • Grote uitblaasimpuls, hierdoor grote doordringdiepte bij verwarming
    • Geoptimaliseerde düse
    • Vaste en verstelbare varianten
    • Handmatig en motorisch verselbare straalhoek van –30 tot +30°
    • Optioneel met elektrische servomotor

    Nominale grootten

    • 100, 125, 160, 200, 250, 315, 400 mm

    Met servomotor vanaf nominale grootte 160

    Toepassing

    • Straaldüsen serie DUK als luchttoevoerrooster met grote worp
    • Voor industriële hallen, sporthallen, theaterzalen, ontvangsthallen, binnengebieden van luchthavens, treinstations en winkelcentra
    • Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
    • Voor toevoertemperatuurverschillen van –12 tot +20 K
    • Verstelbare inblaashoek –30 tot +30° voor omschakelen tussen verwarmen en koelen
    • Voor montage op ronde luchtkanalen en als aftakking op ronde en rechthoekige luchtkanalen evenals inbouw in wanden of koven

    Speciale kenmerken

    • Grote uitblaasimpuls, hierdoor grote doordringdiepte bij verwarming
    • Geoptimaliseerde düse
    • Vaste en verstelbare varianten
    • Handmatig en motorisch verselbare straalhoek van –30 tot +30°
    • Optioneel met elektrische servomotor

    Nominale grootten

    • 100, 125, 160, 200, 250, 315, 400 mm

    Met servomotor vanaf nominale grootte 160

    Beschrijving

    Uitvoeringen

    • F: vaste straaldüse
    • V:verstelbare straaldüse


    Aansluiting

    • V-A: ronde aansluiting
    • V-K: voor rechthoekige luchtkanalen
    • V-R: voor ronde luchtkanalen


    Servomotor

    • Handverstelling
    • E*: Elektrische servomotor, uitwendig

    Onderdelen en eigenschappen

    • Düse met akoestisch geoptimaliseerde vorm

    Aanvullende producten

    • TDC voor temperatuurafhankelijke sturing

    Constructieve kenmerken

    • Aansluittuit (optie) passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

    Materialen en afwerking

    Vaststaand

    • Düse van aluminium
    • Oppervlak onbehandeld


    Verstelbaar

    • Düse en frontring van aluminium
    • Kogelhuis ring, huis, zadelstuk en aansluittuit van verzinkt staalplaat
    • Kogelhuis van kunststof, volgens UL 94, V-0, vlamwerend, tot 50 °C temperatuurbestendig
    • Düse en frontring onbehandeld
    • Kogelhuis overeenkomstig RAL 9010, wit
    • P0: düse en frontring poedergecoat, RAL 9010, wit
    • P1: düse en frontring poedergecoat, kleur volgens RAL Classic

    Normen en richtlijnen

    • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Onderhoud

    • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
    • Testen en reiniging volgens VDI 6022

    Uitvoeringen

    • F: vaste straaldüse
    • V:verstelbare straaldüse


    Aansluiting

    • V-A: ronde aansluiting
    • V-K: voor rechthoekige luchtkanalen
    • V-R: voor ronde luchtkanalen


    Servomotor

    • Handverstelling
    • E*: Elektrische servomotor, uitwendig

    Onderdelen en eigenschappen

    • Düse met akoestisch geoptimaliseerde vorm

    Aanvullende producten

    • TDC voor temperatuurafhankelijke sturing

    Constructieve kenmerken

    • Aansluittuit (optie) passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

    Materialen en afwerking

    Vaststaand

    • Düse van aluminium
    • Oppervlak onbehandeld


    Verstelbaar

    • Düse en frontring van aluminium
    • Kogelhuis ring, huis, zadelstuk en aansluittuit van verzinkt staalplaat
    • Kogelhuis van kunststof, volgens UL 94, V-0, vlamwerend, tot 50 °C temperatuurbestendig
    • Düse en frontring onbehandeld
    • Kogelhuis overeenkomstig RAL 9010, wit
    • P0: düse en frontring poedergecoat, RAL 9010, wit
    • P1: düse en frontring poedergecoat, kleur volgens RAL Classic

    Normen en richtlijnen

    • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Onderhoud

    • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
    • Testen en reiniging volgens VDI 6022

    Technische informatie

    Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

    • Functie
    • Technische gegevens
    • Snelselectie
    • Bestekomschrijving
    • Bestelsleutel
    Schematische weergave, DUK-V voor montage op ronde luchtkanalen
    00180550_0
    ① Düse
    ② Frontring
    ③ Behuizing
    ④ Aansluittuit
    Optioneel
    ⑤ Servomotor
    ⑥ Aandrijfstang


    00180550_0
    00154443_0
    00154437_0
    00154449_0
    00205773_0
    00180544_0
    00155189_0
    00155195_0
    00155201_0
    00205809_0

    Functiebeschrijving

    Met straaldüsen kan lucht over grote afstanden worden toegevoerd. Door de verstelling van de straalhoek wordt de inblaas aangepast voor verwarming of koeling. Het toevoertemperatuurverschil kan –12 tot +20 K zijn.


    Koelen

    Bij koeling is de inblaashoek maximaal 30°. De luchtstraal is naar het plafond gericht, wordt echter vanwege de grotere dichtheid van de gekoelde lucht, bij groter wordende afstand van de düse naar de vloer afgebogen. Als de luchtstraal de leefzone bereikt hebben het temperatuurverschil en luchtsnelheid zich tot comfortabele waarden afgebouwd.

    Met deze werking zijn grote worpen mogelijk.


    Verwarmen

    Verwarming gebeurt met een negatieve inblaashoek van minimaal –30°. De luchtstraal is richting de leefzone gericht. Door de kleine dichtheid van de warme lucht zal de luchtstraal stijgen. In het ideale geval bereikt de luchtstraal de leefzone met een klein temperatuurverschil en luchtsnelheid.


    De verstelling van de inblaashoek kan handmatig of met een elektrische of thermische servomotor.

    Functiebeschrijving

    Met straaldüsen kan lucht over grote afstanden worden toegevoerd. Door de verstelling van de straalhoek wordt de inblaas aangepast voor verwarming of koeling. Het toevoertemperatuurverschil kan –12 tot +20 K zijn.


    Koelen

    Bij koeling is de inblaashoek maximaal 30°. De luchtstraal is naar het plafond gericht, wordt echter vanwege de grotere dichtheid van de gekoelde lucht, bij groter wordende afstand van de düse naar de vloer afgebogen. Als de luchtstraal de leefzone bereikt hebben het temperatuurverschil en luchtsnelheid zich tot comfortabele waarden afgebouwd.

    Met deze werking zijn grote worpen mogelijk.


    Verwarmen

    Verwarming gebeurt met een negatieve inblaashoek van minimaal –30°. De luchtstraal is richting de leefzone gericht. Door de kleine dichtheid van de warme lucht zal de luchtstraal stijgen. In het ideale geval bereikt de luchtstraal de leefzone met een klein temperatuurverschil en luchtsnelheid.


    De verstelling van de inblaashoek kan handmatig of met een elektrische of thermische servomotor.


    Nominale grootten

    100, 125, 160, 200, 250, 315, 400 mm

    Luchthoeveelheidsbereik

    15 – 400 l/s of 54 – 1440 m³/h

    Verstelbare straalhoek

    –30 tot +30°

    Toevoerluchttemperatuurverschil

    –12 tot +20 K


    De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

    Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

    De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

    Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

    DUK-V, DUK-V-A, DUK-V-A-(E1, E2, E3), DUK-V-K, DUK-V-K-(E1, E2, E3), DUK-V-R, DUK-V-R-(E1, E2, E3), Geluidvermogen en totaal drukverschil

    Nominale grootte Luchthoeveelheid Δpt LWA vL
    Nominale grootte Luchthoeveelheid Δpt LWA 0,5 m/s 1,0 m/s
    Nominale grootte Luchthoeveelheid Δpt LWA L
    Nominale grootte l/s m³/h Pa dB(A) m

    100

    8

    28

    11

    15

    5

    5

    100

    15

    54

    38

    15

    5

    5

    100

    20

    72

    68

    15

    7

    5

    100

    30

    108

    152

    30

    10

    5

    125

    15

    54

    13

    15

    5

    5

    125

    30

    108

    49

    15

    8

    5

    125

    45

    162

    110

    31

    12

    6

    125

    60

    216

    196

    42

    16

    8

    160

    20

    72

    9

    15

    5

    5

    160

    40

    144

    36

    15

    8

    5

    160

    60

    216

    81

    19

    13

    6

    160

    80

    288

    144

    30

    17

    8

    200

    35

    126

    10

    15

    6

    5

    200

    70

    252

    37

    15

    11

    6

    200

    105

    378

    82

    23

    17

    9

    200

    140

    504

    145

    35

    23

    11

    250

    55

    198

    9

    15

    7

    5

    250

    110

    396

    35

    15

    14

    7

    250

    165

    594

    77

    22

    21

    11

    250

    220

    792

    137

    34

    28

    14

    315

    90

    324

    9

    15

    9

    5

    315

    185

    666

    37

    15

    18

    9

    315

    265

    954

    75

    23

    26

    13

    315

    360

    1296

    137

    35

    30

    18

    400

    155

    558

    6

    15

    12

    6

    400

    310

    1116

    34

    15

    24

    12

    400

    465

    1674

    75

    29

    30

    18

    400

    620

    2232

    133

    40

    30

    24

    Alle waarden gelden voor uitblaashoek 0°

    L: Worplengte bij isotherme inblaas


    DUK-V, DUK-V-A, DUK-V-A-(E4, E5, E6), DUK-V-K, DUK-V-K-(E4, E5, E6), DUK-V-R, DUK-V-R-(E4, E5, E6), Geluidvermogen en totaal drukverschil

    Nominale grootte Luchthoeveelheid Δpt LWA vL
    Nominale grootte Luchthoeveelheid Δpt LWA 0,5 m/s 1,0 m/s
    Nominale grootte Luchthoeveelheid Δpt LWA L
    Nominale grootte l/s m³/h Pa dB(A) m

    160

    20

    72

    9

    15

    5

    5

    160

    40

    144

    36

    18

    8

    5

    160

    60

    216

    81

    31

    13

    6

    160

    80

    288

    144

    41

    17

    8

    200

    35

    126

    10

    15

    6

    5

    200

    70

    252

    37

    22

    11

    6

    200

    105

    378

    82

    35

    17

    9

    200

    140

    504

    145

    44

    23

    11

    250

    55

    198

    9

    15

    7

    5

    250

    110

    396

    35

    20

    14

    7

    250

    165

    594

    77

    33

    21

    11

    250

    220

    792

    137

    43

    28

    14

    315

    90

    324

    9

    15

    9

    5

    315

    185

    666

    37

    22

    18

    9

    315

    265

    954

    75

    33

    26

    13

    315

    360

    1296

    137

    43

    30

    18

    400

    155

    558

    6

    15

    12

    6

    400

    310

    1116

    34

    22

    24

    12

    400

    465

    1674

    75

    35

    30

    18

    400

    620

    2232

    133

    44

    30

    24

    Alle waarden gelden voor uitblaashoek 0°

    L: Worplengte bij isotherme inblaas


    DUK-F, geluidvermogen en drukverlies

    Nominale grootte Luchthoeveelheid Δpt LWA vL
    Nominale grootte Luchthoeveelheid Δpt LWA 0,5 m/s 1,0 m/s
    Nominale grootte Luchthoeveelheid Δpt LWA L
    Nominale grootte l/s m³/h Pa dB(A) m

    100

    8

    28

    6

    15

    3

    5

    100

    15

    54

    33

    15

    5

    5

    100

    20

    72

    61

    15

    7

    4

    100

    30

    108

    142

    19

    11

    5

    125

    15

    54

    10

    15

    4

    5

    125

    30

    108

    52

    15

    9

    5

    125

    45

    162

    122

    16

    13

    6

    125

    60

    216

    220

    26

    17

    9

    160

    20

    72

    5

    15

    4

    5

    160

    40

    144

    31

    15

    9

    5

    160

    60

    216

    74

    15

    13

    7

    160

    80

    288

    134

    20

    17

    9

    200

    35

    126

    6

    15

    6

    5

    200

    70

    252

    33

    15

    12

    6

    200

    105

    378

    79

    15

    17

    9

    200

    140

    504

    143

    24

    23

    12

    250

    55

    198

    6

    15

    7

    5

    250

    110

    396

    34

    15

    14

    5

    250

    165

    594

    80

    18

    22

    11

    250

    220

    792

    145

    28

    29

    14

    315

    90

    324

    6

    15

    9

    5

    315

    185

    666

    36

    15

    19

    10

    315

    265

    954

    77

    22

    27

    14

    315

    360

    1296

    145

    33

    37

    19

    400

    155

    558

    6

    15

    12

    6

    400

    310

    1116

    34

    17

    24

    12

    400

    465

    1674

    81

    30

    35

    18

    400

    620

    2232

    148

    40

    30

    24

    L: Worplengte bij isotherme inblaas


    Vaste en verstelbare straaldüsen voor ventilatie van grote ruimten, zoals hallen en zalen. Luchtuitblaas met grote worplengte bij optimale akoestische eigenschappen. Voor horizontale uitblaas met vaste inblaashoek, 360° draaibaar of met een verticaal zwenkbereik van –30 tot +30°.

    Vaste düsen met akoestisch geoptimaliseerde vorm en verzonken gaten voor bevestiging op een vlakke ondergrond.

    Verstelbare straaldüsen hebben een extra kogelhuis en een aansluittuit, kraag of zadelstuk.

    Voor montage op ronde luchtkanalen en als aftakking op ronde en rechthoekige luchtkanalen evenals voor montage op vlakke ondergrond.

    Speciale kenmerken

    • Grote uitblaasimpuls, hierdoor grote doordringdiepte bij verwarming
    • Geoptimaliseerde düse
    • Vaste en verstelbare varianten
    • Handmatig en motorisch verselbare straalhoek van –30 tot +30°
    • Optioneel met elektrische servomotor

    Materialen en afwerking

    Vaststaand

    • Düse van aluminium
    • Oppervlak onbehandeld


    Verstelbaar

    • Düse en frontring van aluminium
    • Kogelhuis ring, huis, zadelstuk en aansluittuit van verzinkt staalplaat
    • Kogelhuis van kunststof, volgens UL 94, V-0, vlamwerend, tot 50 °C temperatuurbestendig
    • Düse en frontring onbehandeld
    • Kogelhuis overeenkomstig RAL 9010, wit
    • P0: düse en frontring poedergecoat, RAL 9010, wit
    • P1: düse en frontring poedergecoat, kleur volgens RAL Classic

    Technische gegevens

    • Nominale grootten: 100, 125, 160, 200, 250, 315, 400 mm
    • Luchthoeveelheidsbereik: 15 - 400 l/s of 54 - 1440 m³/h
    • Verstelbare straalhoek: –30 tot +30°
    • Toevoerluchttemperatuurverschil: –12 tot +20 K

    Selectiegegevens

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Stromingsgeluid

    • LWA _______________________ [dB(A)]

    Vaste en verstelbare straaldüsen voor ventilatie van grote ruimten, zoals hallen en zalen. Luchtuitblaas met grote worplengte bij optimale akoestische eigenschappen. Voor horizontale uitblaas met vaste inblaashoek, 360° draaibaar of met een verticaal zwenkbereik van –30 tot +30°.

    Vaste düsen met akoestisch geoptimaliseerde vorm en verzonken gaten voor bevestiging op een vlakke ondergrond.

    Verstelbare straaldüsen hebben een extra kogelhuis en een aansluittuit, kraag of zadelstuk.

    Voor montage op ronde luchtkanalen en als aftakking op ronde en rechthoekige luchtkanalen evenals voor montage op vlakke ondergrond.

    Speciale kenmerken

    • Grote uitblaasimpuls, hierdoor grote doordringdiepte bij verwarming
    • Geoptimaliseerde düse
    • Vaste en verstelbare varianten
    • Handmatig en motorisch verselbare straalhoek van –30 tot +30°
    • Optioneel met elektrische servomotor

    Materialen en afwerking

    Vaststaand

    • Düse van aluminium
    • Oppervlak onbehandeld


    Verstelbaar

    • Düse en frontring van aluminium
    • Kogelhuis ring, huis, zadelstuk en aansluittuit van verzinkt staalplaat
    • Kogelhuis van kunststof, volgens UL 94, V-0, vlamwerend, tot 50 °C temperatuurbestendig
    • Düse en frontring onbehandeld
    • Kogelhuis overeenkomstig RAL 9010, wit
    • P0: düse en frontring poedergecoat, RAL 9010, wit
    • P1: düse en frontring poedergecoat, kleur volgens RAL Classic

    Technische gegevens

    • Nominale grootten: 100, 125, 160, 200, 250, 315, 400 mm
    • Luchthoeveelheidsbereik: 15 - 400 l/s of 54 - 1440 m³/h
    • Verstelbare straalhoek: –30 tot +30°
    • Toevoerluchttemperatuurverschil: –12 tot +20 K

    Selectiegegevens

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Stromingsgeluid

    • LWA _______________________ [dB(A)]

    Deze besteksomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectie programma Easy Product Finder.

    00180442_0

    Serie
    DUK       Düse

    Uitblaasrichting
    F       Vaststaand
    V       Verstelbaar

     Aansluiting
           Alleen voor variant V
           Geen vermelding: zonder aansluittuit
    A       Aansluiting rond kanaal (Axiaal)
    K       Kanaalaansluittuit
    R       Zadelstuk voor ronde luchtkanalen, diameter van luchtkanaal onder aangeven

    Verstelling
           Geen opgaaf: handverstelling
           Vanaf grootte 160
           Elektrische servomotor uitwendig
    E1       230 V AC, 3-punts
    E2       24 V AC/DC, 3-punts
    E3       24 V AC/DC, proportioneel 2 – 10 V DC



     Nominale grootte [mm]
    100
    125
    160
    200
    250
    315
    400

    Diameter van het ronde kanaal [mm]
           Alleen voor variant -R aangeven
    200       Alleen voor grootte 100
    250       Alleen voor grootte 125
    315       Alleen voor grootte 160
    500       Alleen grootte 160 –315
    630       Vanaf grootte 160
    800       Vanaf grootte 160

    Oppervlak zichtzijde
           Geen vermelding: onbehandeld
    P0       Poedergecoat, RAL 9010, wit
    P1       Poedergecoat, RAL Classic kleur opgeven.

           Glansgraad
           RAL 9010 50 %
           RAL 9006 30 %
           Alle andere RAL-kleuren 70 %


    Bestelvoorbeeld DUK-V-K-E1/250/P1 – RAL 9016

    Uitblaasrichting

    Verstelbaar

    Aansluiting

    Kanaalaansluittuit

    Verstelling

    230 V AC

    Nominale grootte

    250 mm

    Oppervlak zichtzijde

    Witaluminium, overeenkomstig RAL 9006


    Bestelvoorbeeld: DUK-F/250

    Uitblaasrichting

    Vaststaand

    Nominale grootte

    250 mm




    Uitvoeringen, Afmetingen en gewichten

    • Uitvoeringen
    • Afmetingen en gewichten
    DUK-F
    00132383_0

    Vaste straaldüse

    00132383_0
    00132367_0
    00132373_0
    00132370_0
    00132379_0

    DUK-V

    Uitvoering

    • Verstelbare straaldüse voor inbouw in wanden en koven

    Nominale grootten

    • 100, 125, 160, 200, 250, 315, 400

    Onderdelen en eigenschappen

    • Düse met akoestisch geoptimaliseerde vorm
    • Düse in huis over 360° handmatig draaibaar
    • Schroefbevestiging door frontring verdekt

    DUK-V-A

    Uitvoering

    • Verstelbare straaldüse voor montage op ronde luchtkanalen

    Nominale grootten

    • 100, 125, 160, 200, 250, 315, 400 mm

    Met servomotor vanaf nominale grootte 160

    Onderdelen en eigenschappen

    • Düse met akoestisch geoptimaliseerde vorm
    • Düse in huis over 360° handmatig draaibaar
    • Schroefbevestiging door frontring verdekt
    • Huis en aansluittuit
    • Verstelbare straalhoek van –30 tot +30° met elektrische servomotor (optioneel)
    • E1, E2, E3: uitwendige servomotor
    • E4, E5, E6: inwendige servomtor met spindel

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

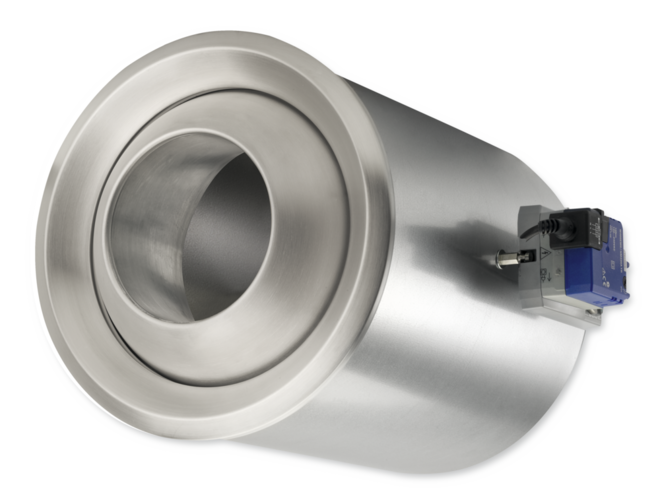

    DUK-V-K

    Uitvoering

    • Verstelbare straaldüse voor montage op rechthoekige luchtkanalen

    Nominale grootten

    • 100, 125, 160, 200, 250, 315, 400 mm

    Met servomotor vanaf nominale grootte 160

    Onderdelen en eigenschappen

    • Düse met akoestisch geoptimaliseerde vorm
    • Düse in huis over 360° handmatig draaibaar
    • Schroefbevestiging door frontring verdekt
    • Huis en kraag
    • Verstelbare straalhoek van –30 tot +30° met elektrische servomotor (optioneel)
    • E1, E2, E3: uitwendige servomotor
    • E4, E5, E6: inwendige servomtor met spindel

    DUK-V-R

    Uitvoering

    • Verstelbare straaldüse voor montage op ronde luchtkanalen

    Nominale grootten

    • 100, 125, 160, 200, 250, 315, 400 mm

    Met servomotor vanaf nominale grootte 160

    Onderdelen en eigenschappen

    • Düse met akoestisch geoptimaliseerde vorm
    • Düse in huis over 360° handmatig draaibaar
    • Schroefbevestiging door frontring verdekt
    • Huis en zadelstuk
    • Verstelbare straalhoek van –30 tot +30° met elektrische servomotor (optioneel)
    • E1, E2, E3: uitwendige servomotor
    • E4, E5, E6: inwendige servomtor met spindel

    DUK-F

    Uitvoering

    • Vaste straaldüse

    Nominale grootten

    • 100, 125, 160, 200, 250, 315, 400

    Onderdelen en eigenschappen

    • Düse met akoestisch geoptimaliseerde vorm
    • Verzonken gaten voor bevestiging op een vlak oppervlak

    DUK-V

    Uitvoering

    • Verstelbare straaldüse voor inbouw in wanden en koven

    Nominale grootten

    • 100, 125, 160, 200, 250, 315, 400

    Onderdelen en eigenschappen

    • Düse met akoestisch geoptimaliseerde vorm
    • Düse in huis over 360° handmatig draaibaar
    • Schroefbevestiging door frontring verdekt

    DUK-V-A

    Uitvoering

    • Verstelbare straaldüse voor montage op ronde luchtkanalen

    Nominale grootten

    • 100, 125, 160, 200, 250, 315, 400 mm

    Met servomotor vanaf nominale grootte 160

    Onderdelen en eigenschappen

    • Düse met akoestisch geoptimaliseerde vorm
    • Düse in huis over 360° handmatig draaibaar
    • Schroefbevestiging door frontring verdekt
    • Huis en aansluittuit
    • Verstelbare straalhoek van –30 tot +30° met elektrische servomotor (optioneel)
    • E1, E2, E3: uitwendige servomotor
    • E4, E5, E6: inwendige servomtor met spindel

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

    DUK-V-K

    Uitvoering

    • Verstelbare straaldüse voor montage op rechthoekige luchtkanalen

    Nominale grootten

    • 100, 125, 160, 200, 250, 315, 400 mm

    Met servomotor vanaf nominale grootte 160

    Onderdelen en eigenschappen

    • Düse met akoestisch geoptimaliseerde vorm
    • Düse in huis over 360° handmatig draaibaar
    • Schroefbevestiging door frontring verdekt
    • Huis en kraag
    • Verstelbare straalhoek van –30 tot +30° met elektrische servomotor (optioneel)
    • E1, E2, E3: uitwendige servomotor
    • E4, E5, E6: inwendige servomtor met spindel

    DUK-V-R

    Uitvoering

    • Verstelbare straaldüse voor montage op ronde luchtkanalen

    Nominale grootten

    • 100, 125, 160, 200, 250, 315, 400 mm

    Met servomotor vanaf nominale grootte 160

    Onderdelen en eigenschappen

    • Düse met akoestisch geoptimaliseerde vorm
    • Düse in huis over 360° handmatig draaibaar
    • Schroefbevestiging door frontring verdekt
    • Huis en zadelstuk
    • Verstelbare straalhoek van –30 tot +30° met elektrische servomotor (optioneel)
    • E1, E2, E3: uitwendige servomotor
    • E4, E5, E6: inwendige servomtor met spindel

    DUK-F

    Uitvoering

    • Vaste straaldüse

    Nominale grootten

    • 100, 125, 160, 200, 250, 315, 400

    Onderdelen en eigenschappen

    • Düse met akoestisch geoptimaliseerde vorm
    • Verzonken gaten voor bevestiging op een vlak oppervlak

    DUK-V
    00180250_0


    00180250_0
    00180350_0
    00180357_0
    00180363_0
    00180375_0
    00180381_0
    00180387_0
    00180393_0
    00180399_0
    00180405_0
    00180411_0
    DUK-VDUK-V-ADUK-V-A-E*DUK-V-KDUK-V-K-E*DUK-V-RDUK-V-R-E*Afmetingen van het ronde luchtkanaal ØD5 [mm]DUK-F
    Frontaanzicht DUK-V
    00177822_0


    00177822_0
    00177816_0
    DUK-VDUK-F

    Inbouwdetails, Kenmerken en definities

    • Inbouwdetails
    • Kenmerken en definities
    Montage op een vlakke ondergrond
    00180515_0
    ① Vlakke ondergrond
    ② Straaldüse

    • Geen kanaalaansluiting
    • Kogelhuis op ondergrond vastschroeven
    • Frontring plaatsen

    TJN, DUK-V

    00180515_0
    00180454_0
    00180472_0
    00180478_0
    00180503_0

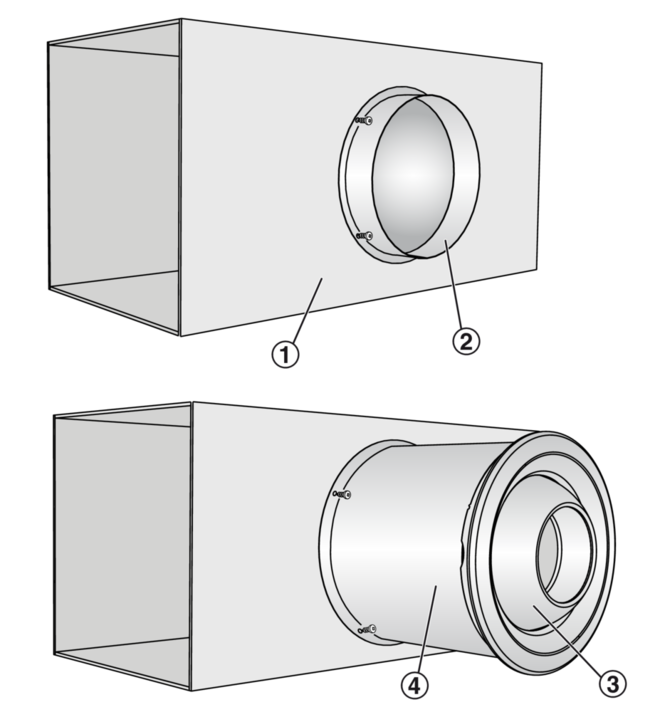

    Inbouw en inbedrijfname

    • Op inbouwstand letten
    • Voor montage op ronde luchtkanalen en als aftakking op ronde en rechthoekige luchtkanalen
    • DUK-F en DUK-V ook op inbouwvlakken zoals wanden en koven


    Schematische weergave ter verduidelijking van het inbouwdetail.

    Inbouw en inbedrijfname

    • Op inbouwstand letten
    • Voor montage op ronde luchtkanalen en als aftakking op ronde en rechthoekige luchtkanalen
    • DUK-F en DUK-V ook op inbouwvlakken zoals wanden en koven


    Schematische weergave ter verduidelijking van het inbouwdetail.

    Hoofdafmetingen

    ØD₁ [mm]

    Buitendiameter van de frontring

    ØD₂ [mm]

    Kleinste diameter van de düse (uitstroomvlak)

    ØD₃ [mm]

    Diameter van het huis van de düse

    ØD₄ [mm]

    Diameter van het ronde luchtkanaal, bij düsen met zadelstuk

    L₁ [mm]

    Lengte van de frontring

    L₂ [mm]

    Huislengte

    m [kg]

    Gewicht (massa)

    Definities

    LWA [dB(A)]

    Geluidvermogen van het stromingsgeluid

    V [m³/h] en [l/s]

    Luchthoeveelheid

    Δtz [K]

    Toevoerluchttemperatuurverschil

    Δpt [Pa]

    Totaal drukverlies

    vL [m/s]

    Straalkernsnelheid na worplengte L

    L [m]

    Worplengte bij isotherme inblaas, zonder worpreductie

    Aeff [m²]

    Effectief uitblaasoppervlak


    Alle geluidvermogens zijn gebaseerd op 1 pW.

    Hoofdafmetingen

    ØD₁ [mm]

    Buitendiameter van de frontring

    ØD₂ [mm]

    Kleinste diameter van de düse (uitstroomvlak)

    ØD₃ [mm]

    Diameter van het huis van de düse

    ØD₄ [mm]

    Diameter van het ronde luchtkanaal, bij düsen met zadelstuk

    L₁ [mm]

    Lengte van de frontring

    L₂ [mm]

    Huislengte

    m [kg]

    Gewicht (massa)

    Definities

    LWA [dB(A)]

    Geluidvermogen van het stromingsgeluid

    V [m³/h] en [l/s]

    Luchthoeveelheid

    Δtz [K]

    Toevoerluchttemperatuurverschil

    Δpt [Pa]

    Totaal drukverlies

    vL [m/s]

    Straalkernsnelheid na worplengte L

    L [m]

    Worplengte bij isotherme inblaas, zonder worpreductie

    Aeff [m²]

    Effectief uitblaasoppervlak


    Alle geluidvermogens zijn gebaseerd op 1 pW.

    Downloads

    Product informatie

    • Product Data Sheet Type DUK

      Product Data Sheet 2,8 MB pdf
    production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

    Deel deze pagina

    Beveel deze pagina aan

    U kunt deze pagina delen door de link te delen.

    Velden met een ster (*) zijn verplichte velden.

    Contact

    Bedankt voor uw bericht!

    Uw aanbeveling is verzonden naar de ontvanger.

    Contact

    Wij zijn er om u te helpen.

    Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
    Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

    Attachment (max. 10MB)
    Uw bericht
    Uw bericht voor

    Velden met een ster (*) zijn verplichte velden.

    Contact

    Bedankt voor uw bericht!

    Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
    Onze service-afdeling neemt contact met u op.
    Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
    Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

    Contact

    Wij zijn er om u te helpen.

    Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
    Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

    Attachment (max. 10MB)
    Uw bericht
    Uw bericht voor

    Velden met een ster (*) zijn verplichte velden.

    Contact

    Bedankt voor uw bericht!

    Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
    Onze service-afdeling neemt contact met u op.
    Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
    Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

    TROX Logo
    Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.
    Cookie-instellingen
