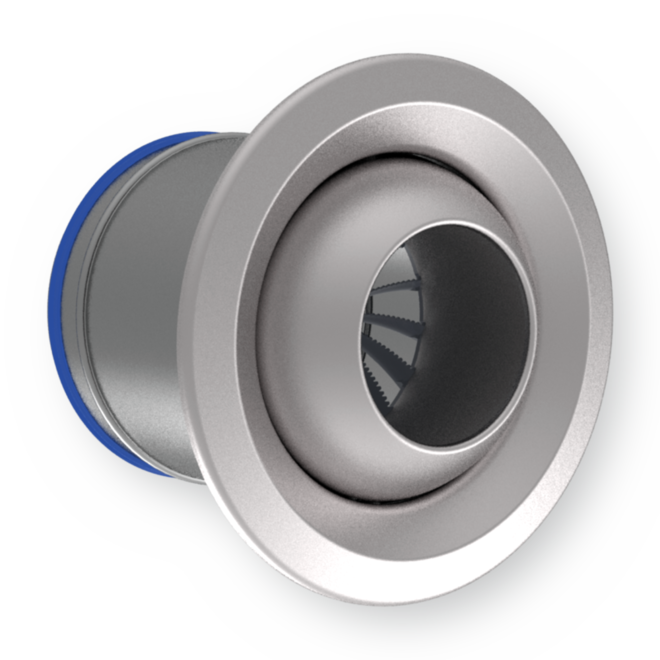

TJN

Akoestisch en technisch geoptimaliseerd, voor inbouw in wanden en kanalen, verstelbaar – van kunststof

De nieuwe straalduse TJN overtuigt met verbeterde akoestische eigenschappen en een hogere energie-efficiëntie

  • Nominale grootten 160, 200, 250, 315 en 400 mm
  • Luchtoeveelheidsbereik 20 – 1000 l/s of 72 – 3600 m³/h
  • Zichtbare onderdelen van hoogwaardig kunststof witaluminium of zuiver wit
  • Geoptimaliseerde düse
  • Indicatie, begrenzing en blokkering van de straalhoek –30 tot +30° op een verborgen schaal
  • Eenvoudig demonteerbaar frontpaneel met bajonetsluiting


Optionele uitrusting en toebehoren

  • In 5 grootten ieder met ronde aansluittuit of optioneel met aansluitstuk voor ronde of rechthoekige luchtkanalen
  • Wervelelement met akoestisch geoptimaliseerd haaientandenprofiel en kap voor worpverkleining in twee trappen
  • Uitwendige, elektrische servomotor met kleine hoogte
  • Met elektrische servomotor integratie in gebouwbeheersysteem mogelijk
  • Inwendig geheugenmetaal voor zelfwerkende hoekverstelling
  • Alle varianten ook met bekleding

Update order code
Configuratie opslaan
Uw prijs wordt berekend
Configureer uw product – stap voor stap
    Rapport genereren
    • Technisch ontwerp en selectie
    Update technische gegevens
    • Media
    Order code:
    Bestekstekst:
    Update bestekstekst
    Toon volledige tekst Verberg volledige tekst
    Initialize order code

    Toepassing

    Toepassing

    • Straaldüsen serie TJN als luchttoevoerrooster met grote worp
    • Voor industriële hallen, sporthallen, theaterzalen, ontvangsthallen, binnengebieden van luchthavens, treinstations en winkelcentra
    • Esthetisch element voor opdrachtgevers en architecten met bijzondere eisen voor architectuur en design
    • Voor toevoertemperatuurverschillen van –12 tot +20 K
    • Verstelbare inblaashoek –30 tot +30° voor omschakelen tussen verwarmen en koelen
    • Voor montage op ronde luchtkanalen en als aftakking op ronde en rechthoekige luchtkanalen

    Speciale kenmerken

    • Eenvoudig demonteerbaar frontpaneel met bajonetsluiting
    • Wervelelement met akoestisch geoptimaliseerd haaientandenprofiel en kap voor worpverkleining in twee trappen
    • Indicatie, begrenzing en blokkering van de straalhoek –30 tot +30° op een verborgen schaal
    • Optioneel met elektrische servomotor of thermische bediening met geheugenmetaal

    Nominale grootten

    • 160, 200, 250, 315, 400 mm

    Toepassing

    • Straaldüsen serie TJN als luchttoevoerrooster met grote worp
    • Voor industriële hallen, sporthallen, theaterzalen, ontvangsthallen, binnengebieden van luchthavens, treinstations en winkelcentra
    • Esthetisch element voor opdrachtgevers en architecten met bijzondere eisen voor architectuur en design
    • Voor toevoertemperatuurverschillen van –12 tot +20 K
    • Verstelbare inblaashoek –30 tot +30° voor omschakelen tussen verwarmen en koelen
    • Voor montage op ronde luchtkanalen en als aftakking op ronde en rechthoekige luchtkanalen

    Speciale kenmerken

    • Eenvoudig demonteerbaar frontpaneel met bajonetsluiting
    • Wervelelement met akoestisch geoptimaliseerd haaientandenprofiel en kap voor worpverkleining in twee trappen
    • Indicatie, begrenzing en blokkering van de straalhoek –30 tot +30° op een verborgen schaal
    • Optioneel met elektrische servomotor of thermische bediening met geheugenmetaal

    Nominale grootten

    • 160, 200, 250, 315, 400 mm

    Beschrijving

    Uitvoeringen

    Aansluiting

    • Ronde aansluiting
    • K: Voor rechthoekige luchtkanalen
    • R: Voor ronde luchtkanalen


    Servomotor

    • Handverstelling
    • E*: Elektrische servomotor
    • T1: Termische bediening

    Onderdelen en eigenschappen

    • Düse met akoestisch geoptimaliseerde vorm en van –30 tot +30° in stappen van 5° verstelbare straalhoek
    • Flens standindicatie op een schaal en verstelbare eindaanslagen, verdekt door een frontring
    • Kogelhuis voor de düse, met aaansluittuit
    • Bekleding (optioneel)
    • Aansluitstuk voor ronde en rechthoekige luchtkanalen (optioneel)
    • Servomotor (optioneel)

    Aanbouwdelen

    • C: Bekleding

    Toebehoren

    • Wervelelement en kap voor worpverkleining

    Aanvullende producten

    • TDC voor temperatuurafhankelijke sturing

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met dubbele lipafdichting

    Materialen en afwerking

    • Flensraam, frontpaneel,duse, wervelelement en kap van ABS-kunststof, brandbaarheid volgens UL 94, V-0
    • Kogelhuis van verzinkte staalplaat
    • Aansluitstukken voor ronde of rechthoekige luchtkanalen van verzinkt staalplaat
    • Dubbele lipafdichting van rubber
    • Oppervlak zichtzijde wit overeenkomstig RAL 9010
    • S1: Witaluminium overeenkomstig RAL 9006

    Normen en richtlijnen

    • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Onderhoud

    • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
    • Testen en reiniging volgens VDI 6022

    Uitvoeringen

    Aansluiting

    • Ronde aansluiting
    • K: Voor rechthoekige luchtkanalen
    • R: Voor ronde luchtkanalen


    Servomotor

    • Handverstelling
    • E*: Elektrische servomotor
    • T1: Termische bediening

    Onderdelen en eigenschappen

    • Düse met akoestisch geoptimaliseerde vorm en van –30 tot +30° in stappen van 5° verstelbare straalhoek
    • Flens standindicatie op een schaal en verstelbare eindaanslagen, verdekt door een frontring
    • Kogelhuis voor de düse, met aaansluittuit
    • Bekleding (optioneel)
    • Aansluitstuk voor ronde en rechthoekige luchtkanalen (optioneel)
    • Servomotor (optioneel)

    Aanbouwdelen

    • C: Bekleding

    Toebehoren

    • Wervelelement en kap voor worpverkleining

    Aanvullende producten

    • TDC voor temperatuurafhankelijke sturing

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met dubbele lipafdichting

    Materialen en afwerking

    • Flensraam, frontpaneel,duse, wervelelement en kap van ABS-kunststof, brandbaarheid volgens UL 94, V-0
    • Kogelhuis van verzinkte staalplaat
    • Aansluitstukken voor ronde of rechthoekige luchtkanalen van verzinkt staalplaat
    • Dubbele lipafdichting van rubber
    • Oppervlak zichtzijde wit overeenkomstig RAL 9010
    • S1: Witaluminium overeenkomstig RAL 9006

    Normen en richtlijnen

    • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Onderhoud

    • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
    • Testen en reiniging volgens VDI 6022

    Technische informatie

    Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

    • Functie
    • Technische gegevens
    • Snelselectie
    • Bestekomschrijving
    • Bestelsleutel
    Schematische weergave TJN
    00151596_0
    A TJN-E*
    B TJN, frontring afgenomen
    C TJN-T1
    ① Düse
    ② Frontring
    ③ Verstelbare eindaanslag
    ④ Standindicatie
    ⑤ Kogelhuis
    Optioneel
    ⑥ Bekleding
    ⑦ Elektrische servomotor
    Thermische bediening
    ⑨ Wervelelement en kap


    00151596_0
    00141445_0
    00141439_0
    00141451_0
    00205825_0

    Functiebeschrijving

    Met straaldüsen kan lucht over grote afstanden worden toegevoerd. Door de verstelling van de straalhoek wordt de inblaas aangepast voor verwarming of koeling. Het toevoertemperatuurverschil kan –12 tot +20 K zijn.


    Koelen

    Bij koeling is de inblaashoek maximaal 30°. De luchtstraal is naar het plafond gericht, wordt echter vanwege de grotere dichtheid van de gekoelde lucht, bij groter wordende afstand van de düse naar de vloer afgebogen. Als de luchtstraal de leefzone bereikt hebben het temperatuurverschil en luchtsnelheid zich tot comfortabele waarden afgebouwd.

    Met deze werking zijn grote worpen mogelijk.


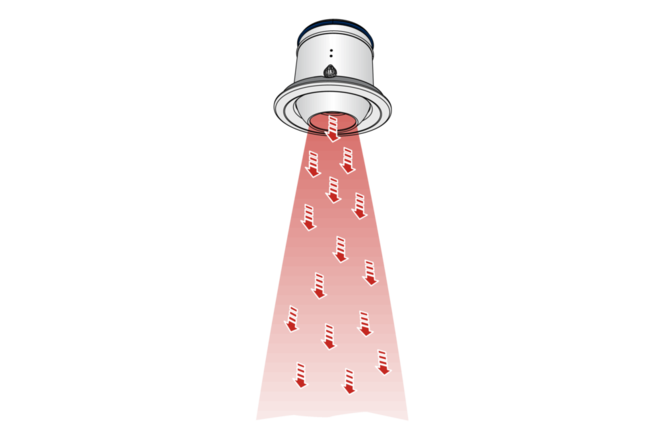

    Verwarmen

    Verwarming gebeurt met een negatieve inblaashoek van minimaal –30°. De luchtstraal is richting de leefzone gericht. Door de kleine dichtheid van de warme lucht zal de luchtstraal stijgen. In het ideale geval bereikt de luchtstraal de leefzone met een klein temperatuurverschil en luchtsnelheid.


    De verstelling van de inblaashoek kan handmatig, met een elektrische servomotor of geheugenmetaal.

    Met een wervelelement en kap (optioneel) kan de worp verkleind worden tot 65 % en 75 %.

    Functiebeschrijving

    Met straaldüsen kan lucht over grote afstanden worden toegevoerd. Door de verstelling van de straalhoek wordt de inblaas aangepast voor verwarming of koeling. Het toevoertemperatuurverschil kan –12 tot +20 K zijn.


    Koelen

    Bij koeling is de inblaashoek maximaal 30°. De luchtstraal is naar het plafond gericht, wordt echter vanwege de grotere dichtheid van de gekoelde lucht, bij groter wordende afstand van de düse naar de vloer afgebogen. Als de luchtstraal de leefzone bereikt hebben het temperatuurverschil en luchtsnelheid zich tot comfortabele waarden afgebouwd.

    Met deze werking zijn grote worpen mogelijk.


    Verwarmen

    Verwarming gebeurt met een negatieve inblaashoek van minimaal –30°. De luchtstraal is richting de leefzone gericht. Door de kleine dichtheid van de warme lucht zal de luchtstraal stijgen. In het ideale geval bereikt de luchtstraal de leefzone met een klein temperatuurverschil en luchtsnelheid.


    De verstelling van de inblaashoek kan handmatig, met een elektrische servomotor of geheugenmetaal.

    Met een wervelelement en kap (optioneel) kan de worp verkleind worden tot 65 % en 75 %.


    Nominale grootten

    160, 200, 250, 315, 400 mm

    Luchthoeveelheidsbereik

    20 – 1000 l/s of 72 – 3600 m³/h

    Verstelbare straalhoek

    –30 tot +30°

    Toevoerluchttemperatuurverschil

    –12 tot +20 K


    De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

    Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

    De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

    Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

    TJN, geluidvermogen en drukverlies

    Nominale grootte Luchthoeveelheid Δpt LWA vL
    Nominale grootte Luchthoeveelheid Δpt LWA 0,5 m/s 1,0 m/s
    Nominale grootte Luchthoeveelheid Δpt LWA L
    Nominale grootte l/s m³/h Pa dB(A) m

    160

    20

    72

    9

    15

    5

    5

    160

    40

    144

    34

    15

    8

    5

    160

    60

    216

    76

    15

    13

    6

    160

    80

    288

    135

    26

    17

    8

    200

    35

    126

    9

    15

    6

    5

    200

    70

    252

    35

    15

    11

    6

    200

    105

    378

    78

    19

    17

    9

    200

    140

    504

    138

    30

    23

    11

    250

    55

    198

    8

    7

    5

    250

    110

    396

    33

    15

    14

    7

    250

    165

    594

    75

    21

    21

    11

    250

    220

    792

    132

    33

    28

    14

    315

    90

    324

    8

    15

    9

    5

    315

    185

    666

    35

    15

    18

    9

    315

    265

    954

    71

    24

    26

    13

    315

    360

    1296

    132

    36

    30

    18

    400

    155

    558

    8

    15

    12

    6

    400

    310

    1116

    33

    15

    24

    12

    400

    465

    1674

    75

    27

    30

    18

    400

    620

    2232

    133

    38

    30

    24

    Alle waarden gelden voor uitblaashoek 0°

    L: Worplengte bij isotherme inblaas, zonder worpreductie


    Verstelbare straaldüsen voor ventilatie van grote ruimten, zoals hallen en zalen. Luchtuitblaas met grote worplengte bij optimale akoestische eigenschappen. Voorr horizontale luchtuitblaas met een verticaal zwenkbereik van –30 tot +30°. Indicatie, begrenzing en fixatie van de straalhoek op een schaal.

    Bestaande uit kogelhuis, flensraam, frontplaat en düse.

    Voor montage op ronde luchtkanalen en als aftakking op ronde en rechthoekige luchtkanalen

    Speciale kenmerken

    • Eenvoudig demonteerbaar frontpaneel met bajonetsluiting
    • Wervelelement met akoestisch geoptimaliseerd haaientandenprofiel en kap voor worpverkleining in twee trappen
    • Indicatie, begrenzing en blokkering van de straalhoek –30 tot +30° op een verborgen schaal
    • Optioneel met elektrische servomotor of thermische bediening met geheugenmetaal

    Materialen en afwerking

    • Flensraam, frontpaneel,duse, wervelelement en kap van ABS-kunststof, brandbaarheid volgens UL 94, V-0
    • Kogelhuis van verzinkte staalplaat
    • Aansluitstukken voor ronde of rechthoekige luchtkanalen van verzinkt staalplaat
    • Dubbele lipafdichting van rubber
    • Oppervlak zichtzijde wit overeenkomstig RAL 9010
    • S1: Witaluminium overeenkomstig RAL 9006

    Technische gegevens

    • Grootte: 160, 200, 250, 315, 400 mm
    • Luchthoeveelheidsbereik: 20 - 1000 l/s of 72 - 3600 m³/h
    • Verstelbare straalhoek: –30 tot +30°
    • Toevoerluchttemperatuurverschil: –12 tot +20 K

    Selectiegegevens

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Stromingsgeluid

    • LWA _______________________ [dB(A)]

    Verstelbare straaldüsen voor ventilatie van grote ruimten, zoals hallen en zalen. Luchtuitblaas met grote worplengte bij optimale akoestische eigenschappen. Voorr horizontale luchtuitblaas met een verticaal zwenkbereik van –30 tot +30°. Indicatie, begrenzing en fixatie van de straalhoek op een schaal.

    Bestaande uit kogelhuis, flensraam, frontplaat en düse.

    Voor montage op ronde luchtkanalen en als aftakking op ronde en rechthoekige luchtkanalen

    Speciale kenmerken

    • Eenvoudig demonteerbaar frontpaneel met bajonetsluiting
    • Wervelelement met akoestisch geoptimaliseerd haaientandenprofiel en kap voor worpverkleining in twee trappen
    • Indicatie, begrenzing en blokkering van de straalhoek –30 tot +30° op een verborgen schaal
    • Optioneel met elektrische servomotor of thermische bediening met geheugenmetaal

    Materialen en afwerking

    • Flensraam, frontpaneel,duse, wervelelement en kap van ABS-kunststof, brandbaarheid volgens UL 94, V-0
    • Kogelhuis van verzinkte staalplaat
    • Aansluitstukken voor ronde of rechthoekige luchtkanalen van verzinkt staalplaat
    • Dubbele lipafdichting van rubber
    • Oppervlak zichtzijde wit overeenkomstig RAL 9010
    • S1: Witaluminium overeenkomstig RAL 9006

    Technische gegevens

    • Grootte: 160, 200, 250, 315, 400 mm
    • Luchthoeveelheidsbereik: 20 - 1000 l/s of 72 - 3600 m³/h
    • Verstelbare straalhoek: –30 tot +30°
    • Toevoerluchttemperatuurverschil: –12 tot +20 K

    Selectiegegevens

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Stromingsgeluid

    • LWA _______________________ [dB(A)]

    Deze besteksomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectie programma Easy Product Finder.

    00117260_0.

    Serie
    TJN       Verstelbare düse

    Aansluitstuk
           Geen opgaaf: zonder
    K       Voor rechthoekige luchtkanalen
    R       Voor ronde luchtkanalen (zadeltuiten), diameter van luchtkanaal onder aangeven

    Servomotor
           Geen vermelding: handmatige verstelling
    E7       230 V AC, 3-punts
    E8       24 V AC/DC, 3-punts
    E9       24 V AC/DC, proportioneel 2 – 10 V DC
    T1       Geheugenmetaal

     Nominale grootte [mm]
    160
    200
    250
    315
    400



    Diameter voor rond kanaal [mm]
           Alleen voor variant -R aangeven
    315       Alleen voor grootte 160
    500       Alleen tot grootte 315
    630
    800

     Aanbouwdelen
           Geen opgaaf: zonder
    C       Bekleding

    Toebehoren
           Geen opgaaf: zonder
    D       Wervelelement voor worpreductie

     Oppervlak zichtzijde
           Geen vermelding: overeenkomstig RAL9010, wit
    S1       Overeenkomstig RAL 9006, wit aluminium

    Bestelvoorbeeld TJN-K-E9/250/C/D/S1

    Serie

    TJN

    Aansluitstuk

    Voor rechthoekige luchtkanalen

    Servomotor

    Variabel 2 – 10 V DC, 24 V AC

    Nominale grootte

    250 mm

    Aanbouwdelen

    Bekleding

    Toebehoren

    Wervelelement en kap voor worpverkleining

    Oppervlak zichtzijde

    Witaluminium, overeenkomstig RAL 9006


    Bestelvoorbeeld: TJN-R-T1/250-500/D

    Serie

    TJN

    Aansluitstuk

    R: Voor ronde luchtkanalen

    Servomotor

    Thermische bediening

    Nominale grootte

    250 mm

    Diameter van het ronde luchtkanaal

    500 mm

    Toebehoren

    Wervelelement en kap voor worpverkleining

    Oppervlak zichtzijde

    helder wit gelijk aan RAL 9010




    Uitvoeringen, Afmetingen en gewichten, Productdetails

    • Uitvoeringen
    • Afmetingen en gewichten
    • Productdetails
    TJN
    00144034_0

    TJN in wit, overeenkomstig RAL 9010

    00144034_0
    00144039_0
    00144044_0
    00144059_0
    00144074_0
    00149906_0
    00144069_0
    00148638_0
    00148643_0
    00148648_0
    00133059_0
    00133057_0
    00150703_0

    TJN

    Uitvoering

    • Straaldüse voor montage op ronde luchtkanalen

    Nominale grootten

    • 160, 200, 250, 315, 400 mm

    Onderdelen en eigenschappen

    • Kogelhuis voor de düse met aaansluittuit

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met dubbele lipafdichting

    TJN/.../C

    Uitvoering

    • Straaldüse voor montage op ronde luchtkanalen
    • Met bekleding

    Nominale grootten

    • 160, 200, 250, 315, 400 mm

    Onderdelen en eigenschappen

    • Kogelhuis voor de düse met aaansluittuit
    • Bekleding voor zichtmontage

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met dubbele lipafdichting

    TJN-K

    Uitvoering

    • Straaldüse met aansluitstuk voor rechthoekige luchtkanalen

    Nominale grootten

    • 160, 200, 250, 315, 400 mm

    Onderdelen en eigenschappen

    • Aansluitstuk voor montage op rechthoekige luchtkanalen

    Constructieve kenmerken

    • Aansluitstuk met kraag voor vastschroeven op luchtkananaal

    TJN-K/.../C

    Uitvoering

    • Straaldüse met aansluitstuk voor rechthoekige luchtkanalen
    • Met bekleding

    Nominale grootten

    • 160, 200, 250, 315, 400 mm

    Onderdelen en eigenschappen

    • Aansluitstuk voor montage op rechthoekige luchtkanalen
    • Bekleding voor zichtmontage

    Constructieve kenmerken

    • Aansluitstuk met kraag voor vastschroeven op luchtkananaal
    • Bekleding met kraag voor vastschroeven op luchtkanaal

    TJN-R

    Uitvoering

    • Straaldüse met aansluitstuk voor ronde luchtkanalen

    Nominale grootten

    • 160, 200, 250, 315, 400 mm

    Onderdelen en eigenschappen

    • Aansluitstuk (zadelstuk) voor montage op ronde luchtkanalen

    Constructieve kenmerken

    • Aansluitstuk met kraag voor vastschroeven op luchtkananaal
    • Aansluitstuk (zadelstuk) op ronde luchtkanalen volgens EN 1506 of EN 13180

    TJN-R/.../C

    Uitvoering

    • Straaldüse met aansluitstuk voor ronde luchtkanalen
    • Met bekleding

    Nominale grootten

    • 160, 200, 250, 315, 400 mm

    Onderdelen en eigenschappen

    • Aansluitstuk (zadelstuk) voor montage op ronde luchtkanalen
    • Bekleding voor zichtmontage

    Constructieve kenmerken

    • Aansluitstuk met kraag voor vastschroeven op luchtkananaal
    • Aansluitstuk (zadelstuk) op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Bekleding met kraag voor vastschroeven op luchtkanaal

    TJN

    Uitvoering

    • Straaldüse voor montage op ronde luchtkanalen

    Nominale grootten

    • 160, 200, 250, 315, 400 mm

    Onderdelen en eigenschappen

    • Kogelhuis voor de düse met aaansluittuit

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met dubbele lipafdichting

    TJN/.../C

    Uitvoering

    • Straaldüse voor montage op ronde luchtkanalen
    • Met bekleding

    Nominale grootten

    • 160, 200, 250, 315, 400 mm

    Onderdelen en eigenschappen

    • Kogelhuis voor de düse met aaansluittuit
    • Bekleding voor zichtmontage

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met dubbele lipafdichting

    TJN-K

    Uitvoering

    • Straaldüse met aansluitstuk voor rechthoekige luchtkanalen

    Nominale grootten

    • 160, 200, 250, 315, 400 mm

    Onderdelen en eigenschappen

    • Aansluitstuk voor montage op rechthoekige luchtkanalen

    Constructieve kenmerken

    • Aansluitstuk met kraag voor vastschroeven op luchtkananaal

    TJN-K/.../C

    Uitvoering

    • Straaldüse met aansluitstuk voor rechthoekige luchtkanalen
    • Met bekleding

    Nominale grootten

    • 160, 200, 250, 315, 400 mm

    Onderdelen en eigenschappen

    • Aansluitstuk voor montage op rechthoekige luchtkanalen
    • Bekleding voor zichtmontage

    Constructieve kenmerken

    • Aansluitstuk met kraag voor vastschroeven op luchtkananaal
    • Bekleding met kraag voor vastschroeven op luchtkanaal

    TJN-R

    Uitvoering

    • Straaldüse met aansluitstuk voor ronde luchtkanalen

    Nominale grootten

    • 160, 200, 250, 315, 400 mm

    Onderdelen en eigenschappen

    • Aansluitstuk (zadelstuk) voor montage op ronde luchtkanalen

    Constructieve kenmerken

    • Aansluitstuk met kraag voor vastschroeven op luchtkananaal
    • Aansluitstuk (zadelstuk) op ronde luchtkanalen volgens EN 1506 of EN 13180

    TJN-R/.../C

    Uitvoering

    • Straaldüse met aansluitstuk voor ronde luchtkanalen
    • Met bekleding

    Nominale grootten

    • 160, 200, 250, 315, 400 mm

    Onderdelen en eigenschappen

    • Aansluitstuk (zadelstuk) voor montage op ronde luchtkanalen
    • Bekleding voor zichtmontage

    Constructieve kenmerken

    • Aansluitstuk met kraag voor vastschroeven op luchtkananaal
    • Aansluitstuk (zadelstuk) op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Bekleding met kraag voor vastschroeven op luchtkanaal

    TJN
    00180310_0


    00180310_0
    00180322_0
    00142434_0
    00180328_0
    00142546_0
    00180334_0
    TJNTJN/.../CTJN-KTJN-K/.../CTJN-RTJN-R/.../CAfmetingen van het ronde luchtkanaal ØD5 [mm]
    Frontaanzicht TJN 00180268_0


    TJN

    Inbouwdetails, Kenmerken en definities

    • Inbouwdetails
    • Kenmerken en definities
    Inbouw in ronde luchtkanalen, zonder bekleding
    00180448_0
    ① Rond luchtkanaal
    ② Straaldüse

    • Luchtaansluiting horizontaal
    • Aansluittuit vastschroeven op het ronde luchtkanaal

    TJN, DUK-V

    00180448_0
    00180454_0
    00180522_0
    00180472_0
    00180528_0
    00180478_0

    Inbouw en inbedrijfname

    • Inbouw volgens markering in flens Top
    • Voor montage op ronde luchtkanalen en als aftakking op ronde en rechthoekige luchtkanalen
    • Eventueel worp met wervelelement en kap aanpassen


    Schematische weergave ter verduidelijking van het inbouwdetail.

    Inbouw en inbedrijfname

    • Inbouw volgens markering in flens Top
    • Voor montage op ronde luchtkanalen en als aftakking op ronde en rechthoekige luchtkanalen
    • Eventueel worp met wervelelement en kap aanpassen


    Schematische weergave ter verduidelijking van het inbouwdetail.

    Hoofdafmetingen

    ØD₁ [mm]

    Buitendiameter van de frontring

    ØD₂ [mm]

    Kleinste diameter van de düse (uitstroomvlak)

    ØD₃ [mm]

    Diameter van het huis van de düse

    ØD₄ [mm]

    Diameter van het ronde luchtkanaal, bij düsen met zadelstuk

    L₁ [mm]

    Lengte van de frontring

    L₂ [mm]

    Huislengte

    m [kg]

    Gewicht (massa)

    Definities

    LWA [dB(A)]

    Geluidvermogen van het stromingsgeluid

    V [m³/h] en [l/s]

    Luchthoeveelheid

    Δtz [K]

    Toevoerluchttemperatuurverschil

    Δpt [Pa]

    Totaal drukverlies

    vL [m/s]

    Straalkernsnelheid na worplengte L

    L [m]

    Worplengte bij isotherme inblaas, zonder worpreductie

    Aeff [m²]

    Effectief uitblaasoppervlak


    Alle geluidvermogens zijn gebaseerd op 1 pW.

    Hoofdafmetingen

    ØD₁ [mm]

    Buitendiameter van de frontring

    ØD₂ [mm]

    Kleinste diameter van de düse (uitstroomvlak)

    ØD₃ [mm]

    Diameter van het huis van de düse

    ØD₄ [mm]

    Diameter van het ronde luchtkanaal, bij düsen met zadelstuk

    L₁ [mm]

    Lengte van de frontring

    L₂ [mm]

    Huislengte

    m [kg]

    Gewicht (massa)

    Definities

    LWA [dB(A)]

    Geluidvermogen van het stromingsgeluid

    V [m³/h] en [l/s]

    Luchthoeveelheid

    Δtz [K]

    Toevoerluchttemperatuurverschil

    Δpt [Pa]

    Totaal drukverlies

    vL [m/s]

    Straalkernsnelheid na worplengte L

    L [m]

    Worplengte bij isotherme inblaas, zonder worpreductie

    Aeff [m²]

    Effectief uitblaasoppervlak


    Alle geluidvermogens zijn gebaseerd op 1 pW.

    Downloads

    Product informatie

    • Product Data Sheet Type TJN

      Product Data Sheet 3,2 MB pdf

    Certificaten

    • Environmental Product Declaration TJN

      TJN_EPD_2024_03_DE_en Environmental Product Declarations 420 KB pdf
    production {"x-frame-options"=>"SAMEORIGIN", "x-xss-protection"=>"1; mode=block", "x-content-type-options"=>"nosniff", "x-download-options"=>"noopen", "x-permitted-cross-domain-policies"=>"none", "referrer-policy"=>"strict-origin-when-cross-origin", "strict-transport-security"=>"max-age=31536000; includeSubDomains", "content-type"=>"text/html; charset=utf-8"}

    Deel deze pagina

    Beveel deze pagina aan

    U kunt deze pagina delen door de link te delen.

    Velden met een ster (*) zijn verplichte velden.

    Contact

    Bedankt voor uw bericht!

    Uw aanbeveling is verzonden naar de ontvanger.

    Contact

    Wij zijn er om u te helpen.

    Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
    Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

    Uw bericht
    Uw bericht voor

    Velden met een ster (*) zijn verplichte velden.

    Contact

    Bedankt voor uw bericht!

    Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
    Onze service-afdeling neemt contact met u op.
    Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
    Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

    Contact

    Wij zijn er om u te helpen.

    Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
    Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

    Attachment (max. 10MB)
    Uw bericht
    Uw bericht voor

    Velden met een ster (*) zijn verplichte velden.

    Contact

    Bedankt voor uw bericht!

    Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
    Onze service-afdeling neemt contact met u op.
    Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
    Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

    TROX Logo
    Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.
    Cookie-instellingen
