Ex-servomotor ExMax 15


00132578_0
Jalouziekleppen met explosieveilige servomotor


00132558_0
Elektrische servomotor


00132570_0
Pneumatische servomotor


00132566_0
Magneetventiel


00133177_0
Eindschakelaar


00133934_0
00132578_0
00132558_0
00132570_0
00132566_0
00133177_0

Explosieveilige aandrijvingen

Voor het openen en sluiten van jalouziekleppen, in explosie gevaarlijke gebieden volgens ATEX

Explosieveilige servomotoren voor jalouziekleppen serie JZ, JZ-LL, JZ-HL

  • ATEX-conforme constructie en onderdelen
  • Toegelaten voor alle gassen, nevels, dampen in zone 1 en 2, stoffen in zone 21 en 22
  • Voedingsspanning: 24 V AC/DC of 230 V AC
  • Pneumatische servomotoren draaimoment 8 – 70 Nm
  • Elektrische servomotoren draaimoment 15 of 30 Nm
  • Pneumatisch: dubbel- of enkelwerkende servomotor in combinatie met de jaloezieklep
  • Elektrisch: veerretourmotor in combinatie met de jaloezieklep


Optionele uitrusting en toebehoren

  • Magneetventiel 24 V of 230 V
  • Eindschakelaar

Toepassing

Toepassing

  • Explosieveilige servomotor voor open-dicht omschakeling
  • Omschakeling van jalouziekleppen serie JZ, JZ-LL, JZ-HL
  • Voor toepassing in ruimten met explosiegevaar (ATEX)
  • Voor jalouziekleppen in staal of roestvast staal met lagerbussen uit messing of roestvast staal

Speciale kenmerken

  • ATEX-kenmerk en certificering
  • Toegelaten voor alle gassen, nevels, dampen in zone 1 en 2, stoffen in zone 21 en 22

Classificering

Jalouzieklep

  • Certificaat: SEV 05 ATEX 0141
  • II 2 GD c 80 °C (T6)


Categorie: jalouziekleppen met servomotor

  • Certificaat: SEV 05 ATEX 0142
  • II 2 GD bzw. II 2/3 GD of II 3 GD

Technische informatie

Functie, Related products

  • Functie
Aansturing voor veerretourmotor Open/Dicht
00105096_0.
Schakelfuncties
S1 gesloten: Draairichting 1
S1 gesloten: Draairichting 2
Klepstand voor optionele veiligheidsfunctie

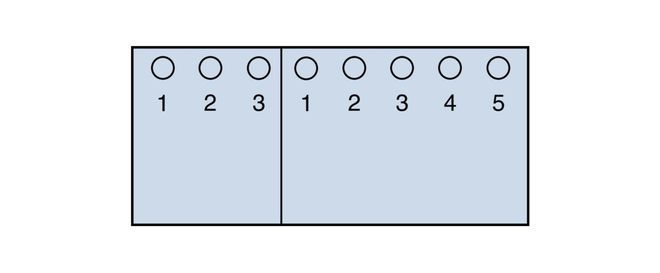

Ingang klembevestiging 5 alleen Z1EX

00105096_0.
00147419_0
00147431_0
00136127_0
00136131_0
00147437_0
00147450_0

Functiebeschrijving

De servomotor beweegt de lamellen van een jaloezieklep in de positie OPEN of GESLOTEN


Elektrische veerretourmotor

De aansturing is met een 2-draads-sturing (3-punts) mogelijk.


Pneumatisch dubbelwerkende servomotor

De besturing is elektrisch met behulp van magneetventielen.

Het openen en sluiten van de jalouzieklep vind plaats met perslucht. De servomotor heeft dus twee slangaansluitingen. Eén poort wordt onder druk gezet met perslucht, de andere is open om lucht te laten ontsnappen uit de overeenkomstige kamer van de servomotor. Voor de andere draairichting, wordt de bedrading vice versa uitgevoerd.


Pneumatische enkelwerkende aandrijvingen

De besturing is elektrisch met behulp van magneetventielen.

Het sluiten van de jalouzieklep vind plaats met perslucht, het openen door middel van veerkracht. De servomotor heeft één slangaansluiting. De poort wordt met perslucht onder druk gezet. Voor het openen van de jalouzieklep is de poort geopend.

Uitvoeringen, Elektrisch, Dubbelwerkend, Enkelwerkend, Eindschakelaar, Magneetventielen

  • Uitvoeringen
  • Elektrisch
  • Dubbelwerkend
  • Enkelwerkend
  • Eindschakelaar
  • Magneetventielen

De toebehoren worden door de bestelcode van de jalouzieklep vastgelegd.

Elektrische explosieveilige veerteruggang voor jalouziekleppen

Bestelsleuteldetail Servomotor Draaimoment Voedingsspanning
Bestelsleuteldetail Artikelnummer Type Hulpschakelaar Draaimoment Voedingsspanning

Z1EX

M466EM1

ExMax15-SF

geïntegreerd

15 Nm

24 – 240 V

Z3EX

M466EM3

ExMax30-SF

geïntegreerd

30 Nm

24 – 240 V


Explosieveilige, pneumatische dubbelwerkende aandrijvingen voor jalouziekleppen

Bestelsleuteldetail Servomotor Eindschakelaar Draaimoment bij 6 bar Magneetventiel Klepstand veiligheidsfunctie
Bestelsleuteldetail Artikelnummer Type Artikelnummer Draaimoment bij 6 bar Magneetventiel Klepstand veiligheidsfunctie

Z60EX

M452DD0

DR030

–

35 Nm

–

Z61EX

M452DD0

DR030

–

35 Nm

24 V

①

Z62EX

M452DD0

DR030

–

35 Nm

230 V

①

Z63EX

M452DD0

DR030

2 × M536AJ3

35 Nm

–

Z64EX

M452DD0

DR030

2 × M536AJ3

35 Nm

24 V

①

Z65EX

M452DD0

DR030

2 × M536AJ3

35 Nm

230 V

①

Z66EX

M452DD1

DR060

–

70 Nm

–

Z67EX

M452DD1

DR060

–

70 Nm

24 V

①

Z68EX

M452DD1

DR060

–

70 Nm

230 V

①

Z69EX

M452DD1

DR060

2 × M536AJ3

70 Nm

–

Z70EX

M452DD1

DR060

2 × M536AJ3

70 Nm

24 V

①

Z71EX

M452DD1

DR060

2 × M536AJ3

70 Nm

230 V

①

① spanningsloos Dicht/Open

Werkdruk 1,2 – 6 bar


Explosieveilige pneumatische enkelwerkende aandrijvingen voor jalouziekleppen

Bestelsleuteldetail Servomotor Eindschakelaar Draaimoment bij 6 bar Magneetventiel Klepstand veiligheidsfunctie
Bestelsleuteldetail Type Artikelnummer Draaimoment bij 6 bar Magneetventiel Klepstand veiligheidsfunctie

Z72EX

SC060 / SO060

–

30 Nm

–

①

Z73EX

SC060 / SO060

–

30 Nm

24 V

②

Z74EX

SC060 / SO060

–

30 Nm

230 V

②

Z75EX

SC060 / SO060

2 × M536AJ3

30 Nm

–

①

Z76EX

SC060 / SO060

2 × M536AJ3

30 Nm

24 V

②

Z77EX

SC060 / SO060

2 × M536AJ3

30 Nm

230 V

②

① Drukloos dicht/open

② Stroomloos en drukloos dicht/open

Werkdruk 6 bar


Ex-servomotor ExMax 15
00133934_0


00133934_0
00133937_0
00105093_0.
00105095_0..

Toepassing

  • Explosieveilige elektrische servomotor voor open-dicht omschakeling
  • Omschakeling van jalouziekleppen serie JZ, JZ-LL, JZ-HL
  • Voor toepassing in ruimten met explosiegevaar (ATEX)
  • Voor jalouziekleppen in staal of roestvast staal met lagerbussen uit messing of roestvast staal

Uitvoeringen

  • Z1EX: Explosieveilige servomotor ExMax15-SF
  • Z3EX: Explosieveilige servomotor ExMax30-SF

Veiligheidsfunctie

  • NO stroomloos OPEN
  • NC stroomloos DICHT

Onderdelen en eigenschappen

  • Voedingsspanning 24 – 240 V AC/DC
  • Automatische voltage detectie
  • Aansturing: 2-draads besturing (3-punts)
  • Ingebouwde regelbare verwarming
  • Twee hulpschakelaars met potentiaalvrije contacten voor het signaleren of activeren van schakelfuncties
  • Vast ingestelde hulpschakelaar, schakelpunten 5° en 85°
  • Aansluitdoos ExBox-Y/S

Explosieveilige servomotor ExMax15-SF

Voedingsspanning (wisselspanning)

24 – 240 V AC ±10 %, 50/60 Hz

Voedingsspanning (gelijkspanning)

24 – 240 V DC ±10 %

Aansluitvermogen (wisselspanning)

looptijdafhankelijk 23 – 115 VA

Aansluitvermogen (gelijkspanning)

looptijdafhankelijk 10 – 115 W

Draaimoment

15 Nm

Looptijd motor voor ca. 90°

instelbaar 3, 15, 30, 60, 120 s

Looptijd veerretourmotor

instelbaar 3 – 10 s

Aansturing

2-draads aansturing (3-Punts)

Contactuitvoering hulpschakelaar

2 wisselcontactenr1)

Maximale schakelspanning (wisselspanning)

250 V AC

Maximale schakelstroom (wisselspannig)

3 A (Ohmsche belasting); 0,5 A (Inductieve belasting)

Maximale schakelspanning (gelijkspanning)

24 V DC

Maximale schakelstroom (gelijkspanning)

0,25 A (Ohmsche belasting); 0,1 A (Inductieve belasting)

Beschermingsklasse

I (geaard)

Beschermingsgraad

IP 66

EG-conformiteit

EMV volgens 2014/30/EU, laagspanning volgens 2014/35/EU, ATEX volgens 2014/34/EU

Bedrijfstemperatuur

–40 – 40 °C

Gewicht

4,3 kg (inclusief Ex Box)

1) Gebruik van beide hulpschakelaars alleen met gelijke schakelspanning


Explosieveilige servomotor ExMax30-SF

Voedingsspanning (wisselspanning)

24 – 240 V AC ±10 %, 50/60 Hz

Voedingsspanning (gelijkspanning)

24 – 240 V DC ±10 %

Aansluitvermogen (wisselspanning)

looptijdafhankelijk 23 – 115 VA

Aansluitvermogen (gelijkspanning)

looptijdafhankelijk 10 – 115 W

Draaimoment

30 Nm

Looptijd motor voor ca. 90°

Instelbaar 40, 60, 90, 120, 150 s

Looptijd veerretourmotor

20 s

Aansturing

2-draads aansturing (3-Punts)

Contactuitvoering hulpschakelaar

2 wisselcontactenr1)

Maximale schakelspanning (wisselspanning)

250 V AC

Maximale schakelstroom (wisselspannig)

3 A (Ohmsche belasting); 0,5 A (Inductieve belasting)

Maximale schakelspanning (gelijkspanning)

24 V DC

Maximale schakelstroom (gelijkspanning)

0,25 A (Ohmsche belasting); 0,1 A (Inductieve belasting)

Beschermingsklasse

I (geaard)

Beschermingsgraad

IP 66

EG-conformiteit

EMV volgens 2014/30/EU, laagspanning volgens 2014/35/EU, ATEX volgens 2014/34/EU

Bedrijfstemperatuur

–40 – 40 °C

Gewicht

10 kg (inclusief Ex Box)

1) Gebruik van beide hulpschakelaars alleen met gelijke schakelspanning

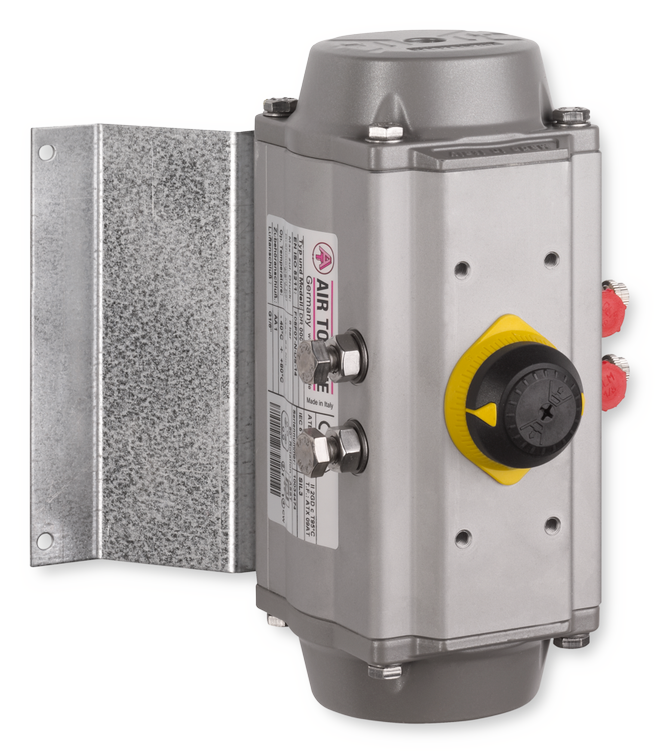

Pneumatische servomotor DR030
00132756_0


00132756_0
00136217_0
00266910_0
00132195_0
00266916_0

Toepassing

  • Explosieveilige pneumatische dubbelwerkende aandrijvingen voor open-dicht omschakeling
  • Omschakeling van jalouziekleppen serie JZ, JZ-LL, JZ-HL
  • Voor toepassing in ruimten met explosiegevaar (ATEX)
  • Voor jalouziekleppen in staal of roestvast staal met lagerbussen uit messing of roestvast staal

Uitvoeringen

  • Z60EX, Z61EX, Z62EX, Z63EX, Z64EX, Z65EX: servomotor DR030
  • Z66EX, Z67EX, Z68EX, Z69EX, Z70EX, Z71EX: servomotor DR060

Veiligheidsfunctie

Z61EX, Z62EX, Z64EX, Z65EX, Z67EX, Z68EX, Z70EX, Z71EX

  • NO stroomloos OPEN
  • NC stroomloos DICHT

Onderdelen en eigenschappen

Constructie en keuze van materialen voldoen aan de Europese richtlijn, ATEX (omgeving met explosiegevaar)


  • Pneumatisch dubbelwerkende servomotor
  • Aansturing: 1-draads besturing op magneetventiel
  • Optioneel eindschakelaars voor de eindstandssignalering
  • Veiligheidsfunctie, spanningsloos

Pneumatische servomotor DR030

Bedrijfsdruk

1,2 bar – 6,0 bar

Maximale toelaatbare druk

8 bar

Draaimoment bij 6 bar

35 Nm

Looptijd voor ca. 90°

0,3 s

Luchthoeveelheid open-dicht

0,16/0,26 l

Perslucht

Olie-, water- en stofvrije instrumentperslucht

Luchtaansluiting

G 1/8"

Bedrijfstemperatuur

–40 – 80 °C

Gewicht

1,6 kg


DR030, werkdruk afhankelijke draaimomenten

Werkdruk [bar]

1,2

2,5

3

4

5

6

Draaimoment [Nm]

8

15

18

24

29

35


Pneumatische servomotor DR060

Bedrijfsdruk

1,2 bar – 6,0 bar

Maximale toelaatbare druk

8 bar

Draaimoment bij 6 bar

70 Nm

Looptijd voor ca. 90°

0,5 s

Luchthoeveelheid open-dicht

0,31/0,49 l

Perslucht

Olie-, water- en stofvrije instrumentperslucht

Luchtaansluiting

G 1/8"

Bedrijfstemperatuur

–40 – 80 °C

Gewicht

2,7 kg


DR060, werkdruk afhankelijke draaimomenten

Werkdruk [bar]

1,2

2,5

3

4

5

6

Draaimoment [Nm]

14

30

36

47

58

70


Toepassing

  • Explosieveilige pneumatische enkelwerkende aandrijvingen voor open-dicht omschakeling
  • Omschakeling van jalouziekleppen serie JZ, JZ-LL, JZ-HL
  • Voor toepassing in ruimten met explosiegevaar (ATEX)
  • Voor jalouziekleppen in staal of roestvast staal met lagerbussen uit messing of roestvast staal

Uitvoeringen

  • Z72EX, Z73EX, Z74EX, Z75EX, Z76EX, Z77EX: servomotor SC060, SO060

Veiligheidsfunctie

Z72EX, Z75EX

  • NO: drukloos open
  • NO: drukloos gesloten


Z73EX, Z74EX, Z76EX, Z77EX

  • NO Stroomloos/drukloos OPEN
  • NC Stroomloos/drukloos DICHT

Onderdelen en eigenschappen

Constructie en keuze van materialen voldoen aan de Europese richtlijn, ATEX (omgeving met explosiegevaar)


  • Pneumatische enkelwerkende aandrijvingen
  • Aansturing: 1-draads besturing op magneetventiel
  • Optioneel eindschakelaars voor de eindstandssignalering
  • Veiligheidsfunctie, drukloos

Pneumatische servomotor SC060, SO060

Bedrijfsdruk

6,0 bar

Maximale toelaatbare druk

6 bar

Draaimoment bij 6 bar

30 Nm

Looptijd voor ca. 90°

0,5 s

Luchthoeveelheid open-dicht

0,31/0,49 l

Perslucht

Olie-, water- en stofvrije instrumentperslucht

Luchtaansluiting

G 1/8"

Bedrijfstemperatuur

–40 – 80 °C

Gewicht

3,2 kg


Eindschakelaar
00133177_0


00133177_0
00104052_0..

Toepassing

  • Eindschakelaar type Bartec
  • Potentiaalvrije contacten voor het signaleren of activeren van schakelfuncties

Uitvoeringen

  • Z63EX, Z64EX, Z65EX, Z69EX, Z70EX, Z71EX, Z75EX, Z76EX, Z77EX: eindschakelaar

Onderdelen en eigenschappen

  • Twee eindschakelaars op een console van de jalouzieklep bevestigd.
  • Bediend door een hefboom (stangenstelsel) van de jalouzieklep

Explosieveilige eindschakelaar (Bartec)

Contactuitvoering

1 wisselcontact

Maximale schakelspanning (wisselspanning)

400 V AC

Maximale schakelstroom (wisselspanning)

3 A (Ohmse belasting); 3 A bij 250 V AC (Inductieve belasting)

Maximale schakelspanning (gelijkspanning)

250 V DC

Maximale schakelstroom (gelijkspanning)

0,4 A (Ohmsche belasting); 0,03 A (Inductieve belasting)

Beschermingsklasse

II (Isolatie)

Beschermingsgraad

IP 66

EG-conformiteit

ATEX volgens 2014/34/EU, RoHS volgens 2011/65/EU

Gewicht

0,2 kg


Explosieveilig magneetventiel 24 V DC
00105091_0..


00105091_0..
00268118_0
00266922_0

Toepassing

  • Explosieveilige magneetventielen met connector

Uitvoeringen

  • Z61EX, Z64EX, Z67EX, Z70EX, Z73EX, Z76EX: magneetventiel type 6519 Namur 24 V Ex
  • Z62EX, Z65EX, Z68EX, Z71EX, Z74EX, Z77EX: magneetventiel type 6519 Namur 230 V Ex

Veiligheidsfunctie

Z61EX, Z62EX, Z64EX, Z65EX, Z67EX, Z68EX, Z70EX, Z71EX

  • NO stroomloos OPEN
  • NC stroomloos DICHT


Z73EX, Z74EX, Z76EX, Z77EX

  • NO Stroomloos/drukloos OPEN
  • NC Stroomloos/drukloos DICHT

Onderdelen en eigenschappen

  • Voedingsspanning 24 V DC of 230 V AC
  • Aansturing: aansluitspanning aan-uit
  • Connector met aansluitsnoer
  • Flens voor directe aansluiting op de pneumatische servomotor

Explosieveilig magneetventiel 24 V EEx m

Voedingsspanning

24 V DC ± 10 %

Aansluitvermogen

3 W

Drukbereik

1,2 – 8,0bar

Doorlaat Q Nn

900 l/min

Perslucht

geolied, ongeolied, stikstof of instrument luchtdruk

Luchtaansluiting

G 1/8"

Beschermingsklasse

III (laagspanning)

Beschermingsgraad

(met connector) IP 65

EG-conformiteit

EMV volgens 2014/30/EU, RoHS volgens 2014/34/EU

Bedrijfstemperatuur

–25 – 55 °C

Gewicht

0,46 kg


Explosieveilig magneetventiel 230 V EEx m

Voedingsspanning

230 V AC ± 10 %

Aansluitvermogen

3 W

Drukbereik

1,2 – 8,0 bar

Doorlaat Q Nn

900 l/min

Perslucht

geolied, ongeolied, stikstof of instrument luchtdruk

Luchtaansluiting

G 1/8"

Beschermingsklasse

II (Isolatie)

Beschermingsgraad

(met connector) IP 65

EG-conformiteit

EMV volgens 2014/30/EU, laagspanning volgens 2014/35/EU, ATEX volgens 2014/34/EU

Bedrijfstemperatuur

–25 – 55 °C

Gewicht

0,46 kg


Downloads

Product informatie

  • Explosieveilige servomotoren

    K3 – 1.3 – 53 Documentatie 1,8 MB pdf

  • Product data sheet Type Ex

    EX-Actuators_PD_2024_08_27_DE_en Product data sheet 820 KB pdf
production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Deel deze pagina

Beveel deze pagina aan

U kunt deze pagina delen door de link te delen.

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanbeveling is verzonden naar de ontvanger.

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Attachment (max. 10MB)
Uw bericht
Uw bericht voor

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Attachment (max. 10MB)
Uw bericht
Uw bericht voor

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

TROX Logo
Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.
Cookie-instellingen
