Veerretourmotor


00132591_0

Veerretourmotoren

Voor open-dicht omschakeling met veiligheidsfunctie in luchtbehandelingsinstallaties

Veerretourmotoren voor jalouziekleppen serie JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

  • Omschakeling van de klepstand voor twee verschillende bedrijfssituaties
  • Voedingsspanning: 24 V AC/DC to 230 V AC
  • Aansturing: 1-draads besturing (2-punts)
  • Mechanische aanslagen
  • Latere aanbouw mogelijk

Toepassing

Toepassing

  • Veerretourmotoren voor open-dicht omschakeling
  • Omschakeling van jalouziekleppen serie JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Veiligheidsfunctie

  • NO stroomloos OPEN
  • NC stroomloos DICHT

Technische informatie

Functie

  • Functie

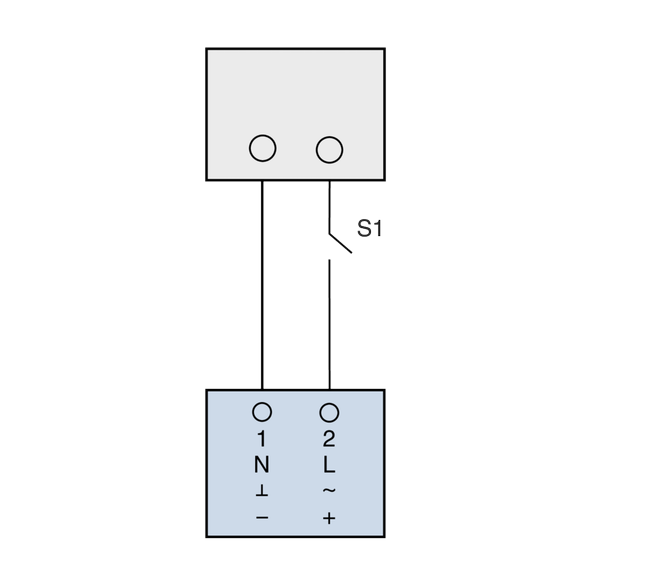

1-draads besturing (aansturing voor veerretourmotor) 00105287_0.
Schakelfuncties
S1 geopend: Veilige stand (veerretour)
S1 gesloten: Bedrijfsstand (veeroploop)
Klepstand (AUF of ZU) afhankelijk van gedefinieerde veilige stand


Functiebeschrijving

De servomotor beweegt de lamellen van een jaloezieklep in de positie OPEN of GESLOTEN

De aansturing is met een 1-draads-sturing (2-punts) mogelijk.

De 1-draads sturing word ook als een open-dicht sturing aangeduid.

Uitvoeringen, 24 V, 100 – 240 V AC, 24 – 240 V

  • Uitvoeringen
  • 24 V
  • 100 – 240 V AC
  • 24 – 240 V

De toebehoren worden door de bestelcode van de jalouzieklep vastgelegd.

Veerretourmotor voor jalouziekleppen

Bestelsleuteldetail Servomotor Hulpschakelaar Draaimoment Voedingsspanning
Bestelsleuteldetail Artikelnummer Type Hulpschakelaar Draaimoment Voedingsspanning

ZF01

M466ET0

NF24A

10 Nm

24 V

ZF02

M466ET1

NFA

10 Nm

24 – 240 V AC 24 – 125 V DC

ZF03

M466ET2

NF24A-S2

geïntegreerd

10 Nm

24 V

ZF04

M466ET3

NFA-S2

geïntegreerd

10 Nm

24 – 240 V AC 24 – 125 V DC

ZF06

M466ER9

SF24A

20 Nm

24 V

ZF07

M466ER8

SFA

20 Nm

24 – 240 V AC 24 – 125 V DC

ZF08

M466ER6

SF24A-S2

geïntegreerd

20 Nm

24 V

ZF09

M466ER7

SFA-S2

geïntegreerd

20 Nm

24 – 240 V AC 24 – 125 V DC

ZF11

M466ET5

EF24A

30 Nm

24 V

ZF12

M466ET6

EF230A

30 Nm

100 – 240 V AC

ZF13

M466ET7

EF24A-S2

geïntegreerd

30 Nm

24 V

ZF14

M466ET8

EF230A-S2

geïntegreerd

30 Nm

100 – 240 V AC


Toepassing

  • Veerretourmotoren 24 V voor open-dicht omschakeling
  • Omschakeling van jalouziekleppen serie JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Uitvoeringen

  • ZF01: Veerretourmotor NF24A
  • ZF03: Veerretourmotor NF24A-S2 met geïntegreerde hulpschakelaars
  • ZF06: Veerretourmotor SF24A
  • ZF08: Veerretourmotor SF24A-S2 met geïntegreerde hulpschakelaars
  • ZF11: Veerretourmotor EF24A
  • ZF13: Veerretourmotor EF24A-S2 met geïntegreerde hulpschakelaars

Veiligheidsfunctie

  • NO stroomloos OPEN
  • NC stroomloos DICHT

Onderdelen en eigenschappen

  • Voedingsspanning 24 V AC
  • 1-draads aansturing (2-Punts)
  • Mechanische aanslagen
  • Draairichting is instelbaar
  • Ontgrendelingsknop voor handbediening

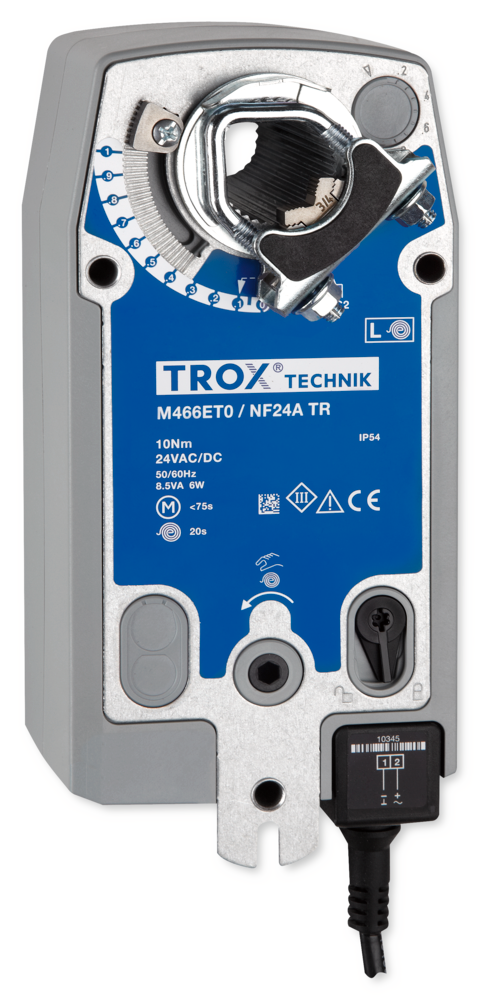

Veerretourmotor NF24A

Voedingsspanning (wisselspanning)

24 V AC ± 20 %, 50/60 Hz

Voedingsspanning (gelijkspanning)

24 V DC –10 %, +20 %

Opgenomen vermogen in bedrijf

6 W

Opgenomen vermogen in rust

2,5 W

Aansluitvermogen voor dimensionering

8,5 VA

Draaimoment

10 Nm

Looptijd motor voor ca. 90°

< 75 s

Looptijd veerretourmotor

20 s (< −20 °C max. 60 s)

Aansturing

voedingsspanning aan/uit

Aansluitsnoer

2 × 0,75 mm², 1 m lang

Beschermingsklasse

III (laagspanning)

Beschermingsgraad

IP 54

EG-conformiteit

EMV volgens 2014/30/EU, RoHS volgens 2011/65/EU

Bedrijfstemperatuur

–30 – 50 °C

Gewicht

1,8 kg


Veerretourmotor NF24A-S2

Voedingsspanning (wisselspanning)

24 V AC ± 20 %, 50/60 Hz

Voedingsspanning (gelijkspanning)

24 V DC –10 %, +20 %

Opgenomen vermogen in bedrijf

6 W

Opgenomen vermogen in rust

2,5 W

Aansluitvermogen voor dimensionering

8,5 VA

Draaimoment

10 Nm

Looptijd motor voor ca. 90°

< 75 s

Looptijd veerretourmotor

20 s (< −20 °C max. 60 s)

Aansturing

voedingsspanning aan/uit

Contactuitvoering hulpschakelaar

2 wisselcontactenr1)

Max. schakelspanning (wisselspanning)

250 V AC

Max. schakelstroom (wisselspanning)

3 A (Ohmsche belasting); 0,5 A (Inductieve belasting)

Max. schakelspanning (gelijkspanning)

110 V DC

Max. schakelstroom (gelijkspanning)

0,5 A (Ohmsche belasting); 0,2 A (Inductieve belasting)

Aansluitkabel (servomotor)

2 × 0,75 mm², 1 m lang

Aansluitkabel (hulpschakelaar)

6 × 0,75 mm², 1 m lang

Beschermingsklasse

III (laagspanning)

Beschermingsgraad

IP 54

EG-conformiteit

EMV volgens 2014/30/EU, RoHS volgens 2011/65/EU

Bedrijfstemperatuur

–30 – 50 °C

Gewicht

2,0 kg

1) Gebruik van beide hulpschakelaars alleen met gelijke schakelspanning


Veerretourmotor SF24A

Voedingsspanning (wisselspanning)

24 V AC ± 20 %, 50/60 Hz

Voedingsspanning (gelijkspanning)

24 V DC –10 %, +20 %

Aansluitvermogen (wisselspanning)

Max. 7,5 VA

Aansluitvermogen (gelijkspanning)

Max. 5 W

Draaimoment

20 Nm

Looptijd motor voor ca. 90°

< 75 s

Looptijd veerretourmotor

20 s (< −20 °C max. 60 s)

Aansturing

voedingsspanning aan/uit

Aansluitsnoer

2 × 0,75 mm², 1 m lang

Beschermingsklasse

III (laagspanning)

Beschermingsgraad

IP 54

EG-conformiteit

EMV volgens 2014/30/EU, RoHS volgens 2011/65/EU

Bedrijfstemperatuur

–30 – 50 °C

Gewicht

2,1 kg


Veerretourmotor SF24A-S2

Voedingsspanning (wisselspanning)

24 V AC ±20 %, 50/60 Hz

Voedingsspanning (gelijkspanning)

24 V DC ±10 %

Aansluitvermogen (wisselspanning)

Max. 7,5 VA

Aansluitvermogen (gelijkspanning)

Max. 5 W

Draaimoment

20 Nm

Looptijd motor voor ca. 90°

< 75 s

Looptijd veerretourmotor

20 s (< −20 °C max. 60 s)

Aansturing

voedingsspanning aan/uit

Contactuitvoering hulpschakelaar

2 wisselcontactenr1)

Max. schakelspanning (wisselspanning)

250 V AC

Max. schakelstroom (wisselspanning)

3 A (Ohmsche belasting); 0,5 A (Inductieve belasting)

Max. schakelspanning (gelijkspanning)

110 V DC

Max. schakelstroom (gelijkspanning)

0,5 A (Ohmsche belasting); 0,2 A (Inductieve belasting)

Aansluitkabel (servomotor)

2 × 0,75 mm², 1 m lang

Aansluitkabel (hulpschakelaar)

6 × 0,75 mm², 1 m lang

Beschermingsklasse

III (laagspanning)

Beschermingsgraad

IP 54

EG-conformiteit

EMV volgens 2014/30/EU, laagspanning volgens 2014/35/EU, RoHS volgens 2011/65/EU

Bedrijfstemperatuur

–30 – 50 °C

Gewicht

2,3 kg

1) Gebruik van beide hulpschakelaars alleen met gelijke schakelspanning


Veerretourmotor EF24A

Voedingsspanning (wisselspanning)

24 V AC ± 20 %, 50/60 Hz

Voedingsspanning (gelijkspanning)

24 V DC ±10 %

Aansluitvermogen (wisselspanning)

Max. 16 VA

Aansluitvermogen (gelijkspanning)

Max. 9,5 W

Draaimoment

30 Nm

Looptijd motor voor ca. 90°

< 75 s

Looptijd veerretourmotor

20 s (< −20 °C max. 60 s)

Aansturing

voedingsspanning aan/uit

Aansluitsnoer

2 × 0,75 mm², 1 m lang

Beschermingsklasse

III (laagspanning)

Beschermingsgraad

IP 54

EG-conformiteit

EMV volgens 2014/30/EU, RoHS volgens 2011/65/EU

Bedrijfstemperatuur

–30 – 50 °C

Gewicht

4,3 kg


Veerretourmotor EF24A-S2

Voedingsspanning (wisselspanning)

24 V AC ± 20 %, 50/60 Hz

Voedingsspanning (gelijkspanning)

24 V DC ±10 %

Aansluitvermogen (wisselspanning)

Max. 16 VA

Aansluitvermogen (gelijkspanning)

Max. 9,5 W

Draaimoment

30 Nm

Looptijd motor voor ca. 90°

< 75 s

Looptijd veerretourmotor

20 s (< −20 °C max. 60 s)

Aansturing

voedingsspanning aan/uit

Contactuitvoering hulpschakelaar

2 Wisselcontacten¹⁾

Max. schakelspanning (wisselspanning)

250 V AC

Max. schakelstroom (wisselspanning)

3 A (Ohmsche belasting); 0,5 A (Inductieve belasting)

Max. schakelspanning (gelijkspanning)

110 V DC

Max. schakelstroom (gelijkspanning)

0,5 A (Ohmsche belasting); 0,2 A (Inductieve belasting)

Aansluitkabel (servomotor)

2 × 0,75 mm², 1 m lang

Aansluitkabel (hulpschakelaar)

6 × 0,75 mm², 1 m lang

Beschermingsklasse

III (laagspanning)

Beschermingsgraad

IP 54

EG-conformiteit

EMV volgens 2014/30/EU, RoHS volgens 2011/65/EU

Bedrijfstemperatuur

–30 – 50 °C

Gewicht

4,4 kg

¹⁾ gebruik van beide hulpschakelaars alleen met gelijkspanning


Toepassing

  • Veerretourmotoren 100 – 240 V AC voor open-dicht omschakeling
  • Omschakeling van jalouziekleppen serie JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Uitvoeringen

  • ZF12: Veerretourmotor EF230A
  • ZF14: Veerretourmotor EF230A-S2 met geïntegreerde hulpschakelaars

Veiligheidsfunctie

  • NO stroomloos OPEN
  • NC stroomloos DICHT

Onderdelen en eigenschappen

  • Voedingsspanning 100 - 240V AC
  • 1-draads aansturing (2-Punts)
  • Mechanische aanslagen
  • Draairichting is instelbaar
  • Ontgrendelingsknop voor handbediening

Veerretourmotor EF230A

Voedingsspanning (wisselspanning)

100 – 240 V AC ±10 %, 50/60 Hz

Aansluitvermogen (wisselspanning)

Max. 21 VA

Draaimoment

30 Nm

Looptijd motor voor ca. 90°

< 75 s

Looptijd veerretourmotor

20 s (< −20 °C max. 60 s)

Aansturing

voedingsspanning aan/uit

Aansluitsnoer

2 × 0,75 mm², 1 m lang

Beschermingsklasse

II (Isolatie)

Beschermingsgraad

IP 54

EG-conformiteit

EMV volgens 2014/30/EU, laagspanning volgens 2014/35/EU, RoHS volgens 2011/65/EU

Bedrijfstemperatuur

–30 – 50 °C

Gewicht

4,2 kg


Veerretourmotor EF230A-S2

Voedingsspanning (wisselspanning)

100 – 240 V AC ±10 %, 50/60 Hz

Aansluitvermogen (wisselspanning)

Max. 21 VA

Draaimoment

30 Nm

Looptijd motor voor ca. 90°

< 75 s

Looptijd veerretourmotor

20 s (< −20 °C max. 60 s)

Aansturing

voedingsspanning aan/uit

Contactuitvoering hulpschakelaar

2 Wisselcontacten¹⁾

Max. schakelspanning (wisselspanning)

250 V AC

Max. schakelstroom (wisselspanning)

3 A (Ohmsche belasting); 0,5 A (Inductieve belasting)

Max. schakelspanning (gelijkspanning)

110 V DC

Max. schakelstroom (gelijkspanning)

0,5 A (Ohmsche belasting); 0,2 A (Inductieve belasting)

Aansluitkabel (servomotor)

2 × 0,75 mm², 1 m lang

Aansluitkabel (hulpschakelaar)

6 × 0,75 mm², 1 m lang

Beschermingsklasse

II (Isolatie)

Beschermingsgraad

IP 54

EG-conformiteit

EMV volgens 2014/30/EU, laagspanning volgens 2014/35/EU, RoHS volgens 2011/65/EU

Bedrijfstemperatuur

–30 – 50 °C

Gewicht

4,6 kg

¹⁾ gebruik van beide hulpschakelaars alleen met gelijkspanning


Toepassing

  • Veerretourmotoren 24 V - 240 V voor open-dicht omschakeling
  • Omschakeling van jalouziekleppen serie JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Uitvoeringen

  • ZF02: Veerretourmotor NFA
  • ZF03: Veerretourmotor NFA-S2 met geïntegreerde hulpschakelaars
  • ZF07: Veerretourmotor SFA
  • ZF09: Veerretourmotor SFA-S2 met geïntegreerde hulpschakelaars

Veiligheidsfunctie

  • NO stroomloos OPEN
  • NC stroomloos DICHT

Onderdelen en eigenschappen

  • Voedingsspanning 24 – 125 V DC, 24 – 240 V AC
  • 1-draads aansturing (2-Punts)
  • Mechanische aanslagen
  • Draairichting is instelbaar
  • Ontgrendelingsknop voor handbediening

Veerretourmotor NFA

Voedingsspanning (wisselspanning)

24 – 240 V AC –20 % +10 %, 50/60 Hz

Voedingsspanning (gelijkspanning)

24 – 125 V DC ±10 %

Opgenomen vermogen in bedrijf

6 W

Opgenomen vermogen in rust

2,5 W

Aansluitvermogen voor dimensionering

9,5 VA

Draaimoment

10 Nm

Looptijd motor voor ca. 90°

< 75 s

Looptijd veerretourmotor

20 s (< −20 °C max. 60 s)

Aansturing

voedingsspanning aan/uit

Aansluitsnoer

2 × 0,75 mm², 1 m lang

Beschermingsklasse

II (Isolatie)

Beschermingsgraad

IP 54

EG-conformiteit

EMV volgens 2014/30/EU, laagspanning volgens 2014/35/EU, RoHS volgens 2011/65/EU

Bedrijfstemperatuur

–30 – 50 °C

Gewicht

2,0 kg


Veerretourmotor NFA-S2

Voedingsspanning (wisselspanning)

24 – 240 V AC –20 % +10 %, 50/60 Hz

Voedingsspanning (gelijkspanning)

24 – 125 V DC ±10 %

Opgenomen vermogen in bedrijf

6 W

Opgenomen vermogen in rust

2,5 W

Aansluitvermogen voor dimensionering

9,5 VA

Draaimoment

10 Nm

Looptijd motor voor ca. 90°

< 75 s

Looptijd veerretourmotor

20 s (< −20 °C max. 60 s)

Aansturing

voedingsspanning aan/uit

Contactuitvoering hulpschakelaar

2 wisselcontactenr1)

Max. schakelspanning (wisselspanning)

250 V AC

Max. schakelstroom (wisselspanning)

3 A (Ohmsche belasting); 0,5 A (Inductieve belasting)

Max. schakelspanning (gelijkspanning)

110 V DC

Max. schakelstroom (gelijkspanning)

0,5 A (Ohmsche belasting); 0,2 A (Inductieve belasting)

Aansluitkabel (servomotor)

2 × 0,75 mm², 1 m lang

Aansluitkabel (hulpschakelaar)

6 × 0,75 mm², 1 m lang

Beschermingsklasse

II (Isolatie)

Beschermingsgraad

IP 54

EG-conformiteit

EMV volgens 2014/30/EU, laagspanning volgens 2014/35/EU, RoHS volgens 2011/65/EU

Bedrijfstemperatuur

–30 – 50 °C

Gewicht

2,2 kg

1) Gebruik van beide hulpschakelaars alleen met gelijke schakelspanning


Veerretourmotor SFA

Voedingsspanning (wisselspanning)

19,2 – 264 V AC, 50/60 Hz

Voedingsspanning (gelijkspanning)

21,6 – 137 V DC

Aansluitvermogen (wisselspanning)

Max. 18 VA

Aansluitvermogen (gelijkspanning)

Max. 7 W

Draaimoment

20 Nm

Looptijd motor voor ca. 90°

< 75 s

Looptijd veerretourmotor

20 s (< −20 °C max. 60 s)

Aansturing

voedingsspanning aan/uit

Aansluitsnoer

2 × 0,75 mm², 1 m lang

Beschermingsklasse

II (Isolatie)

Beschermingsgraad

IP 54

EG-conformiteit

EMV volgens 2014/30/EU, laagspanning volgens 2014/35/EU, RoHS volgens 2011/65/EU

Bedrijfstemperatuur

–30 – 50 °C

Gewicht

2,2 kg


Veerretourmotor SFA-S2

Voedingsspanning (wisselspanning)

19,2 – 264 V AC, 50/60 Hz

Voedingsspanning (gelijkspanning)

21,6 – 137 V DC

Aansluitvermogen (wisselspanning)

Max. 18 VA

Aansluitvermogen (gelijkspanning)

Max. 7 W

Draaimoment

20 Nm

Looptijd motor voor ca. 90°

< 75 s

Looptijd veerretourmotor

20 s (< −20 °C max. 60 s)

Aansturing

voedingsspanning aan/uit

Contactuitvoering hulpschakelaar

2 wisselcontactenr1)

Max. schakelspanning (wisselspanning)

250 V AC

Max. schakelstroom (wisselspanning)

3 A (Ohmsche belasting); 0,5 A (Inductieve belasting)

Max. schakelspanning (gelijkspanning)

110 V DC

Max. schakelstroom (gelijkspanning)

0,5 A (Ohmsche belasting); 0,2 A (Inductieve belasting)

Aansluitkabel (servomotor)

2 × 0,75 mm², 1 m lang

Aansluitkabel (hulpschakelaar)

6 × 0,75 mm², 1 m lang

Beschermingsklasse

II (Isolatie)

Beschermingsgraad

IP 54

EG-conformiteit

EMV volgens 2014/30/EU, laagspanning volgens 2014/35/EU, RoHS volgens 2011/65/EU

Bedrijfstemperatuur

–30 – 50 °C

Gewicht

2,4 kg

1) Gebruik van beide hulpschakelaars alleen met gelijke schakelspanning


Downloads

Product informatie

Deel deze pagina

Beveel deze pagina aan

U kunt deze pagina delen door de link te delen.

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanbeveling is verzonden naar de ontvanger.

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Attachment (max. 10MB)

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399
