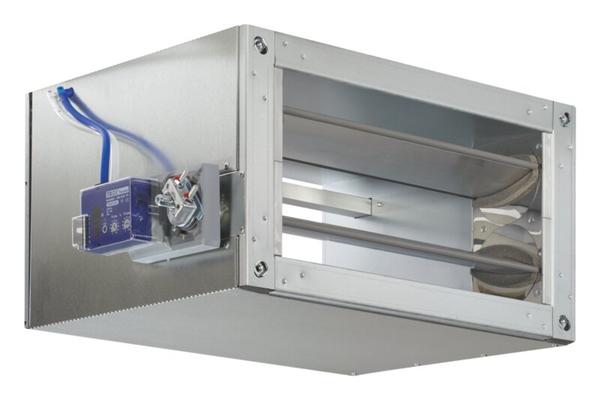

TVT

Voor hoge en normale luchthoeveelheidsbereiken met luchtdichte afsluiting

Rechthoekige luchthoeveelheidsregelaar voor standaard toepassing in variabel volume systemen, geschikt voor toevoer en retour

  • Geschikt voor luchthoeveelheidsbereiken tot 21.000 m³/h of 5.800 l/s
  • Geschikt voor regeling van luchthoeveelheid, ruimte- of kanaaldruk
  • Elektronische regelcomponenten voor diverse toepassingen (Easy, Compact, Universeel en LABCONTROL)
  • Hoge regelnauwkeurigheid
  • Geschikt voor luchtsnelheden tot 10 m/s
  • Lekkage bij gesloten regelklep volgens EN 1751, klasse 3
  • Lekkage van behuizing volgens EN 1751, tot klasse C


Optionele uitrusting en toebehoren

  • Ommanteling voor demping van het afgestraalde geluid
  • Extra geluiddemper serie TX voor demping van het stromingsgeluid
  • Warmwater-warmtewisselaar serie WT voor naverwarming

Update order code
Configuratie opslaan
Uw prijs wordt berekend
Configureer uw product – stap voor stap
    Rapport genereren
    • Technisch ontwerp en selectie
    Update technische gegevens
    • Media
    Order code:
    Bestekstekst:
    Update bestekstekst
    Toon volledige tekst Verberg volledige tekst
    Initialize order code

    Toepassing

    Toepassing

    • Rechthoekige VARYCONTROL VAV-regelaar serie TVT voor toevoer- en afvoerluchthoeveelheidsregeling in variabel volumesystemen
    • Luchthoeveelheidsregeling in gesloten regelkring met hulpenergie
    • Deze kunnen worden toegepast voor vrijwel alle regel-, inregel- en afsluitfuncties in luchttechnische installaties.
    • Dichtstand door schakeling mogelijk

    Speciale kenmerken

    • Geïntegreerde middelende drukverschilsensor, met 3 mm boringen (niet gevoelig voor vervuiling)
    • Fabrieksmatige instelling en luchttechnische controle.
    • Luchthoeveelheidsmeting en -verstelling van de regelaar later mogelijk, eventueel is een instelapparaat of software nodig

    Beschrijving

    Uitvoeringen

    • TVT: rechthoekige VAV-regelaar
    • TVT-D: VAV-regelaar met geluiddempende ommanteling
    • Luchthoeveelheidsregelaars met ommanteling en/of een extra geluiddemper serie TX voor zware akoestische eisen
    • Later voorzien van een ommanteling is niet mogelijk

    Uitvoeringen

    • Verzinkte staalplaat
    • P1: Oppervlak gepoedercoat, zilvergrijs (RAL 7001)

    Onderdelen en eigenschappen

    • Bedrijfsklare VAV-regelaar, bestaande uit mechanische onderdelen en regeltechnische componenten
    • Middelende drukverschilsensor voor luchthoeveelheidsmeting
    • Regelkleppen
    • Regelcomponenten fabrieksmatig gemonteerd en aangesloten
    • Elke VAV-regelaar wordt op een speciale meetopstelling gecontroleerd
    • Instelgegevens of luchthoeveelheidsbereik wordt vermeld op de VAV-regelaar
    • Hoge regelnauwkeurigheid van de ingestelde luchthoeveelheid

    Toebehoren

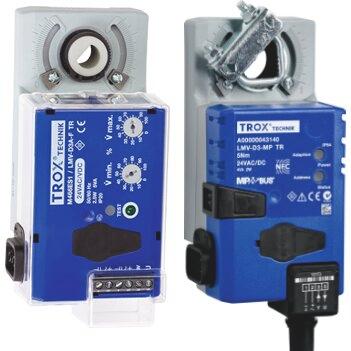

    • Easyregelaar: compacte eenheid van regelaar met instelpotentiometers, drukverschiltransmitter en aandrijving
    • Compactregelaar: compacte eenheid van regelaar, drukverschiltransmitter en aandrijving
    • Universele regelaar: regelaar, drukverschiltransmitter en aandrijving voor speciale toepassingen
    • LABCONTROL: regelcomponenten voor lucht managment systemen

    Aanvullende producten

    • Extra geluiddemper serie TX, toepasbaar bij zware akoestische eisen
    • Warmtewisselaar serie WT

    Constructiegegevens

    • Rechthoekige behuizing
    • Aan beide zijden voorzien van flenzen geschikt voor luchtkanaalprofielen
    • Tegengesteld draaiende klepbladen d.m.v. aan beide zijden inwendig geplaatste tandwielen
    • Regelklep met uitwisselbare afdichtingen
    • Klepstand is zichtbaar aan de buitenkant op de as
    • Afdichting van de lagers met ringafdichtingen

    Materialen en afwerking

    Uitvoering verzinkt staalplaat

    • Huis van verzinkt plaatstaal.
    • Assen en verbindingen uit verzinkt staal
    • Regelklep en drukverschilsensor van aluminiumprofielen
    • Tandwielen van anti statische speciale kunststof (ABS), temperatuurbestendig tot 50 °C
    • Glijlager van kunststof


    Uitvoering poedercoating (P1)

    • Huis van verzinkt plaatstaal met poedercoating


    Variant met ommanteling (-D)

    • Ommanteling van verzinkt staalplaat
    • Rubber elementen ter voorkoming van contactgeluid
    • Isolatie van minerale wol


    Mineraalwol

    • Volgens EN 13501 bouwmateriaal klasse A1, niet brandbaar
    • RAL-Gütezeichen RAL-GZ 388
    • Hygiënisch onschadelijk door biologisch afbreekbaarheid volgens TRGS 905 en EU-richtlijn 97/69/EG

    Technische informatie

    • Functie
    • Techniek
    • SnelselectieSnelselectie
    • Bestekomschrijving
    • Order code
    tvt

    Functieomschrijving

    Voor het meten van de luchthoeveelheid heeft de VAV-regelaar een drukverschilsensor.

    De regelcomponenten (aanbouwdelen) omvatten een drukverschiltransmitter voor het omzetten van het drukverschil (werkdruk) in een elektrisch signaal, een regelaar en een servomotor, als Easyregelaar, Compactregelaar of als losse componenten (universeel of LABCONTROL).

    De gewenste waarde komt in de meeste toepassingen van een ruimtetemperatuurregelaar.

    De regelaar vergelijkt de werkelijke waarde met de gewenste waarde en verandert bij afwijkingen het stuursignaal voor de klepaandrijving.

    tvt
    tvt
    tvt
    tvt_2
    tvt_3

    Variabelvolumeregelaar in rechthoekige uitvoering voor variabel en constant volume systemen, voor toe- en afvoer, in 36 grootten

    Hoge regelnauwkeurigheid van de ingestelde luchthoeveelheden.

    Bedrijfsklare VAV-regelaar, bestaande uit mechanische onderdelen en regeltechnische componenten. Bestaande uit het huis met regelklep, drukverschilsensor en regelcomponenten. Regelcomponenten fabrieksmatig gemonteerd en aangesloten.

    Drukverschilsensor met 3 mm boringen, daardoor niet gevoelig voor vervuiling.

    Aan beide zijden geschikt voor aansluiten met luchtkanaalprofielen.

    Klepstand is zichtbaar op de as.

    Lekkage bij gesloten regelklep volgens EN 1751, klasse 3.

    Lekkage van de behuizing volgens EN 1751, klasse C (B + H ≤ 400, Klasse B)

    Speciale kenmerken

    • Geïntegreerde middelende drukverschilsensor, met 3 mm boringen (niet gevoelig voor vervuiling)
    • Fabrieksmatige instelling en luchttechnische controle.
    • Luchthoeveelheidsmeting en -verstelling van de regelaar later mogelijk, eventueel is een instelapparaat of software nodig

    Materialen en afwerking

    Uitvoering verzinkt staalplaat

    • Huis van verzinkt plaatstaal.
    • Assen en verbindingen uit verzinkt staal
    • Regelklep en drukverschilsensor van aluminiumprofielen
    • Tandwielen van anti statische speciale kunststof (ABS), temperatuurbestendig tot 50 °C
    • Glijlager van kunststof


    Uitvoering poedercoating (P1)

    • Huis van verzinkt plaatstaal met poedercoating


    Variant met ommanteling (-D)

    • Ommanteling van verzinkt staalplaat
    • Rubber elementen ter voorkoming van contactgeluid
    • Isolatie van minerale wol


    Mineraalwol

    • Volgens EN 13501 bouwmateriaal klasse A1, niet brandbaar
    • RAL-Gütezeichen RAL-GZ 388
    • Hygiënisch onschadelijk door biologisch afbreekbaarheid volgens TRGS 905 en EU-richtlijn 97/69/EG

    Uitvoeringen

    • Verzinkte staalplaat
    • P1: Oppervlak gepoedercoat, zilvergrijs (RAL 7001)

    Technische gegevens

    • Nominale grootten: 200 × 100 – 1000 × 600 mm
    • Luchthoeveelheidsbereik: 45 – 6100 l/s of 162 – 21960 m³/h
    • Luchthoeveelheidsregelbereik (regelaar met dynamische drukverschilmeting): ca. 20 – 100 % van de nominale volumestroom
    • Minimaal drukverschil: 5 – 40 Pa
    • Maximaal toelaatbare drukverschil: 1000 Pa

    Toebehoren

    Variabel volumeregeling met elektronische Easyregelaar door stuursignaal, signaal werkelijke waarde voor terugkoppeling naar GBS.

    • Voedingsspanning 24 V AC
    • Signaalspanning 0 – 10 V DC
    • Met externe, potentiaalvrije contacten mogelijke dwangsturingen: dicht, open, Vmin en Vmax.
    • Potentiometers met procentschaal voor instellen van de luchthoeveelheden Vmin en Vmax
    • Signaal werkelijke waarde betrokken op nominale luchthoeveelheid, daardoor eenvoudige inbedrijfname en latere verstelling
    • Luchthoeveelheidsbereik: ca. 20 – 100 % van de nominale luchthoeveelheid
    • Van buiten goed zichtbare controlelampen voor signaleren van de functies, niet uitgeregeld en spanningsuitval

    Elektrische aansluiting met klemmenstrook. Klemmen voor voedingsspanning dubbel, voor het doorverbinden naar de volgende regelaar.

    tvt

    Downloads

    Product informatie

    • Product data sheet XB0

      XB0_PD_2024_10_23_DE_en 760 KB pdf

    • Product data sheet control components BC0

      BC0_PD_2022_09_15_DE_en Product data sheet  840 KB pdf

    • Product data sheet control components BM0

      BM0_PD_2022_09_15_DE_en Product data sheet 570 KB pdf

    • Product data sheet control components BM0-J6

      BM0-J6_PD_2022_02_21_DE_en Product data sheet 23 MB pdf

    • Type TVT

      K5 – 1.1 – 43 Documentatie 3,7 MB pdf

    Certificaten

    • Environmental Product Declaration TVT

      TVT_EPD_2024_03_DE_en Environmental Product Declarations 520 KB pdf

    • Environmental Product Declaration TVT-D

      TVT-D_EPD_2024_03_DE_en Environmental Product Declarations 550 KB pdf

    • Inbouwverklaring Type TVT

      TVT_Einbauerklärung_11_06_2019_DE_nl Inbouwverklaring 84 KB pdf

    • Luchtdichtheidsclassificering van TROX-componenten

      Leckageklassifizierung-FK2-EU-v1_HC_2021_05_19_DE_nl Certificaten 670 KB pdf

    Bedieningshandleiding

    • Assembly and operating instructions TVT

      TVT_IOM_CD10022_V2_2024_01_GB_en 1,7 MB pdf
