In oude en nieuwe gebouwen wordt steeds vaker afgezien van verlaagde plafonds. Luchtuitwisseling vindt dan vaak plaats via kanalen door de wand.
De nieuwe CHM en CHS wandroosters bieden hier de perfecte oplossing, niet alleen visueel maar ook akoestisch.
Voor zowel toevoer als afvoer of als toe-/afvoercombinatie. De geïntegreerde geluidsisolatie van de wandelementen zorgt bovendien voor lage akoestische waarden voor de gebruiker.
De multifunctionele CHM heeft ook een optionele volumestroombegrenzer en scoort punten met variabele ontwerpen voor de keuze van de roosterseries. Met ons PURELINE lijnrooster kan bijvoorbeeld een bijzonder zuivere luchtuitblaas worden bereikt zonder vuilafzetting op de wand.
De wandroosters worden aangevuld door het CFS lijnrooster en het CFE overstroomelement. Deze zijn ontwikkeld voor inbouw in lichte wanden en hebben een effectieve overspraakdemping. De CFE zorgt voor de nodige luchtuitwisseling, vooral in ruimtes die nadien worden afgescheiden. Beide series zijn flexibel aanpasbaar. De hoogte kan worden geselecteerd in stappen van millimeters. De lengte van de CFE kan ook per millimeter worden aangepast.

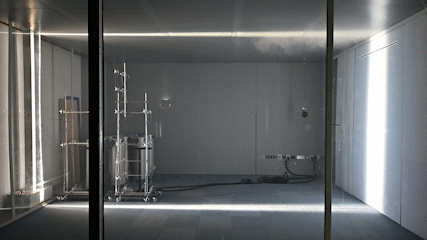

Optimale luchtstroom door de wand met het CFS lijnrooster
Verkrijgbaar in verschillende nominale breedtes
voor exacte aanpassing aan uw eisen
Met haar verschillende aansluitmogelijkheden en luchtuitblaaspatronen bieden onze veelzijdige en flexibele lijnroosters altijd de juiste oplossing voor iedere inbouwsituatie!
Zeer geschikt Geschikt
| PURELINE 18 |
PURELINE 35 |
PURELINE 50 |
CFS |
CHS |
CHM |
CFE |
|||
|---|---|---|---|---|---|---|---|---|---|
| Toepassingsgebieden | |||||||||
| Kantoor | |||||||||
| Gang / Hal | |||||||||
| Entree | |||||||||
| Magazijn | |||||||||
| Trainings- en vergaderruimte | |||||||||
| Winkelruimte | |||||||||
| Zwembad / Wellness | |||||||||
| Koelen | |||||||||
| Verwarmen | |||||||||
| Luchthoeveelheid/m bij LWA = 35 dB(A) | |||||||||
| 1 Spleet | 65 - 72 m³/h | 105 - 114 m³/h | 143 - 157 m³/h | 94 - 158 m³/h | 95 - 185 m³/h | Gebruikelijke luchthoeveel-heden bereiken lagere geluids-vermogens dan 35 dB(A) | |||
| 2 Spleten | 115 - 125 m³/h | 167 - 181 m³/h | 238 - 267 m³/h | 117 - 217 m³/h | 160 - 285 m³/h | ||||
| 3 Spleten | 219 - 238 m³/h | 343 - 390 m³/h | 129 - 212 m³/h | 285 m³/h | 175 - 200 m³/h | ||||
| 4 Spleten | 257 - 300 m³/h | 457 - 514 m³/h | 340 m³/h | ||||||
| Inbouwlocatie | |||||||||
| Plafond | |||||||||
| Wand | |||||||||
| Luchttype | |||||||||
| Toevoerlucht | |||||||||
| Afvoerlucht | |||||||||
| Toe- en afvoerlucht | |||||||||
| Overstroomlucht | |||||||||
| Luchtrichting | |||||||||
| Horizontaal | |||||||||
| Schuin | |||||||||
| Verticaal | |||||||||
| Verschillende luchtstroomrichtingen tegelijk | |||||||||
| Overige opties | |||||||||
| 2 of meer aansluittuiten | |||||||||
| Meervoudige aansluiting | |||||||||
| Standaardafmeting georiënteerd
op het raster van de gipsplaat | |||||||||
| Geluidsabsorberende eigenschappen | |||||||||
| Configureerbare aansluitkast | |||||||||
De nieuwe slanke lijnroosters van TROX kunnen vrijwel onzichtbaar in de ruimte worden geïntegreerd en maken een esthetisch en flexibel ontwerp mogelijk.
