CHM

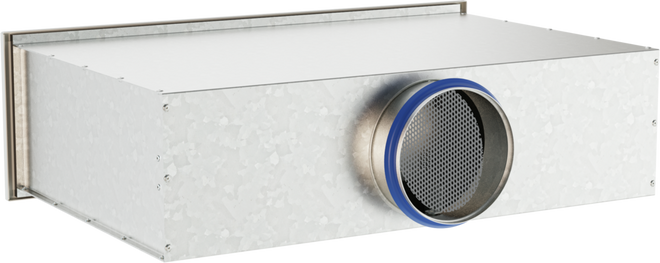

Voor luchthoeveelheidsbegrenzer VFL: variant voorbereid met langere aansluittuiten

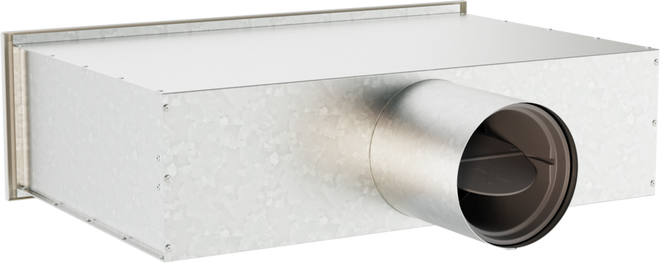

Standaard aansluittuit met keuze uit lipafdichting en/of inregelklep

Verschillende frontroosters

Inbouw in de plafondkoof

Multifunctioneel wandrooster

Wandrooster voor toevoerlucht, afvoerlucht of als toevoer-afvoer combinatie met verschillende frontroosters voor inbouw in een plafondafwerking of wand, b.v. boven deuren.

Breed scala aan toepassingen door verschillende frontroosters en optionele extra functies.
Frontroosters met spleetfronten, serie PURELINE
Nominale lengten: 550 – 1175 mm
Eenvoudige en gereedschapsloze montage van het frontrooster, bijvoorbeeld na voltooiing van alle voorbereidende werkzaamheden

Optionele uitrusting

Optioneel vanuit de ruimtezijde uitneembare geluiddempercoulissen voor verbetering van overspraakdemping verkrijgbaar.
Voorbereid voor ruimtezijdig monteerbare luchthoeveelheidsbegrenzer voor instelling van de maximale luchthoeveelheid.
Aansluittuiten met inregelklep voor hoeveelheidsinstelling en/of lipafdichting
Montagebeugel voor veilige bevestiging aan de wand
Verschillende opties naturel geanodiseerde of gepoedercoate frontrooster en handmatig verstelbare luchtrichtelementen, keuze in zwart, wit of grijs

Initialize order code

Algemene informatie

Toepassing

Wandroosters als toevoer- of afvoerrooster of als toevoer-afvoer-combinatie voor comfortinstallaties
Het frontrooster kan met de spleetroosters van de serie PURELINE uitgevoerd worden.
Luchtstroming met plafondinvloed of direct in de ruimte met een turbulente mengende luchtstroom
Afhankelijk van de instelling van de luchtrichtelementen wordt de minimale inbouwhoogte bepaald.
Hoge inductie zorgt voor snelle afbouw van temperatuurverschil en luchtsnelheid
Voor constante en variabele luchthoeveelheden
Voor toevoerluchttemperatuurverschillen van -10 – +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Plaatsbesparende inbouw in de wand en plafondafwerkingen
Optioneel met montagebeugels voor wandmontage (wanddikte 90 tot 130 mm)

Speciale kenmerken

Gelijkmatige straaluitbreiding reduceert vervuiling door geïnduceerde ruimtelucht aan de wand
Éénzijdige luchttoevoer met plafondinvloed of directe luchttoevoer in de ruimte via handmatig verstelbare luchtrichtelementen
Grote indringdiepten of worpafstanden door direkte luchtstroom in de ruimte.

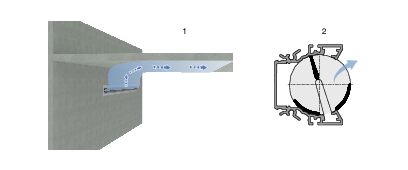

Luchtstroming met plafondinvloed leidt tot luchtverdeling onder het plafond met een positief effect op de luchtsnelheid en het comfort

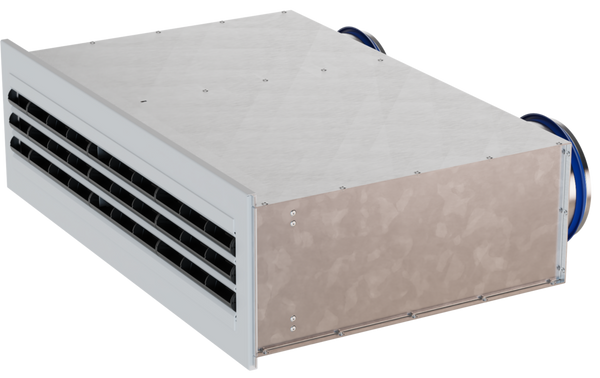

Geluiddempercoulis (uitneembaar vanuit de ruimte) als overspraakdemper (optioneel)
- Voor vermindering van de geluidsoverdracht naar de naastgelegen ruimte door het kanalensysteem
Optioneel met luchthoeveelheids begrenzer voor instelling van de maximale luchthoeveelheid.
Eenvoudige en veilige montage van het frontrooster zonder enige gereedschap
Montage van het frontrooster mogelijk, nadat de gipsplaten aangebracht zijn.
Behaaglijk en comfortabel klimaat door hoge inductie resp. snelle afbouw van temperatuurverschillen en luchtsnelheden
Strakke uitvoering door behandelde aluminium profielen met anodiseer- of poedercoating volgens RAL Classic
Frontrooster geoptimaliseerd voor maximale luchthoeveelheid bij laag geluidvermogen

Nominale groottes

Nominale lengte L_N:

550, 850, 1000, 1175 mm

Diepte aansluitkast (zonder aansluittuit)

340 mm

Hoogte aansluitkast (zonder bevestigingsbeugel)

145 mm

Diameter aansluitkanaal (DN): De toegepaste diameter van de aansluittuit hangt af van de selecteerde variant.

100, 125 mm

Uitvoeringen

Frontrooster

-PL35: Frontrooster gepoedercoat met 1 × 3-spleets frontrooster PURELINE35

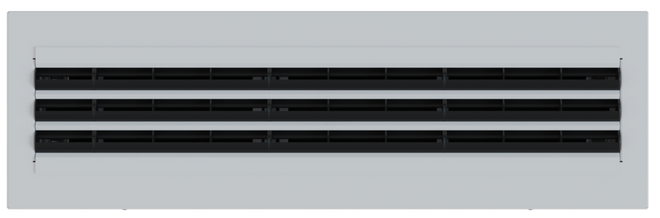

-3PL35: Frontrooster gepoedercoat met 3 × 1-spleets frontrooster PURELINE35
-3PL18: Frontrooster gepoedercoat met 3 × 1-spleets frontrooster PURELINE18

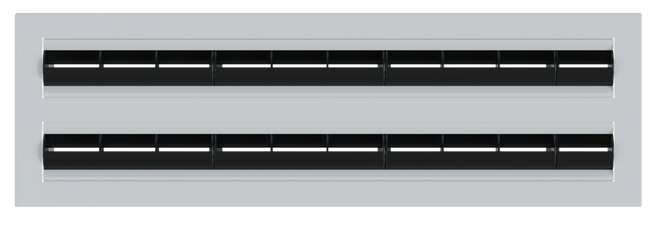

-2PL50: Frontrooster gepoedercoat met 2 × 1-spleets frontrooster PURELINE50

Installatie

-S: Toevoerlucht
-E: Afvoerlucht
-SE: Toevoer-afvoer combinati

Uitvoering

Oppervlak frontrooster

Frontroosters serie PURELINE geanodiseerd, E6-C-0, naturel
P1: Frontroosters serie PURELINE gepoedercoat in RAL-CLASSIC-kleuren
Frontrooster gepoedercoat in RAL 9010
-P2: Frontrooster gepoedercoat in RAL-CLASSIC-kleuren
Afzonderlijk verstelbare luchtrichtelementen verkrijgbaar in zwart, wit of grijs

Aanbouwdelen

Geluiddempercoulisse

Zonder geluiddempercoulissen: Toevoerlucht varianten met geïntegreerde geperforeerde plaat voor een gelijkmatige doorstroming door het rooster
-CT: met via de front uitneembare geluiddempercoulis voor verbetering van de overspraakdemping, om overspraak door het luchtkanaal te reduceren

Luchthoeveelheidsbegrenzer

Zonder luchthoeveelheidsbegrenzer:
- Met standaard aansluittuit - optioneel met inregelklep voor luchthoeveelheidsinstelling en/of lipafdichting voor minder luchtlekkage mogelijk.
Voorbereid voor volumehoeveelheidsbegrenzer
- Met vergrootte buitendiameter van de aansluittuit voor inbouw aan de ruimtezijde van een luchthoeveelheidsbegrenzer - bijv. de serie VFL
- Bij deze varianten is inregelklep (-D) en lipafdichting (-LS) niet mogelijk

Constructieve kenmerken

Standaard aansluittuiten passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Handmatig verstelbare luchtrichtelementen met blokkering voor instelling van de luchtinblaasrichting
Voor ingestelde luchtrichtelementen, die handmatig in het werk verstelbaar zijn. (alleen luchtstroom met plafond invloed of directe luchtstroom in de ruimte)
Standaard aansluittuit met inlegril voor lipafdichting (alleen bij uitvoering met lipafdichting)
Wandrooster in nominale afmetingen van 550 - 1175 mm verkrijgbaar
Montagebeugel voor wandmontage: Wanddikte 90 – 130 mm
Bevestigingsmateriaal voor het frontrooster wordt afzonderlijk geleverd in een zak met trekkoord.

Materialen en afwerking

Frontroosters, aansluitkasten, aansluittuiten en cassette voor coulissen bevestiging van verzinkt staalplaat
Frontroosters van aluminium extrusieprofielen
Luchtrichtelementen van kunststof ABS, volgens UL 94, V-0, vlamwerend
Lipafdichting van Evoprene
Geluiddempend materiaal van mineraal wol
Frontrooster geanodiseert, E6-C-0, naturel of gepoedercoat (P1), kleur volgens RAL Classic
Oppervlakte frontrooster gepoedercoat in RAL 9010 of in een andere RAL-Classic kleur (-P2)
Luchtrichtelementen overeenkomstig RAL 9005, zwart
-W: Luchtrichtelementen overeenkomstig RAL 9010, wit
-G: Luchtrichtelementen overeenkomstig RAL 9006, grijs

Mineraalwol

Mineraalwol op de luchtvoerende vlakken afgedekt met glasvezeldoek, erosievast tot 20 m/s
Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
RAL-keurmerk RAL-GZ 388
Onschadelijk voor de gezondheid dankzij de hoge biologische oplosbaarheid volgens richtlijn gevaarlijke stoffen en opmerking Q van de europese richtlijn (EG) Nr. 1272/2008
Ongevoelig voor schimmel- of bacteriegroei

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.
Conform de VDI 6022
Tussenschakeldemping volgens EN ISO 7235

Onderhoud

Onderhoudsarm, door de constructie en gekozen materialen ongevoelig voor slijtage
Controle en reiniging volgens VDI 6022

Technische informatie

Functie, Bestekomschrijving, Bestelsleutel

Schematische weergave, CHM-35-* als toevoer-afvoer-combinatie

1 Front bestaand uit flensomranding en frontroosters

2 Verstelbaar luchtrichtelement

3 Aansluitkast

Optioneel

4 Montagebeugel voor wandmontage: Wanddikte 90 – 130 mm

5 Aansluittuiten, voorbereid voor de montage van een luchthoeveelheidsbegrenzer

6 Luchthoeveelheidsbegrenzer serie VFL (dient separaat besteld te worden)

7 Standaard aansluittuiten

8 Inregelklep

9 Lipafdichting

10 Vanuit ruimtezijde uitneembare geluiddempercoulissen

Wandroosters laten de toevoerlucht met plafondinvloed of direct in de ruimte stromen. De luchtstroming vind plaats met een hoge inductie van de ruimtelucht. Daardoor wordt de luchtsnelheid en het temperatuurverschil tussen ruimtelucht en toevoerlucht zo snel mogelijk afgebouwd. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling van de leefzone. Het wandrooster is voorzien van een uitneembaar frontrooster. Het wandrooster bevat frontroosters van de serie PURELINE en worden geleverd met luchtrichtelementen, welke in de fabriek zijn ingesteld. De luchtrichtelementen kunnen op lokatie handmatig versteld worden. De verschillende uitblaasrichtingen maken aanpassing aan de plaatselijke situatie mogelijk. Het toevoertemperatuurverschil kan variëren van –10 tot +10 K. Ter verhoging van de overspraakdemping en reducering van de overspraak naar de naastgelegen ruimte kan het wandrooster optioneel met geluiddempercoulissen in de aansluitkast uitgerust worden. Inregelklep (optioneel) in de aansluittuit biedt de mogelijkheid om de luchthoeveelheid bij inbedrijfname in te stellen. De inregelklep kan via de opening van het frontrooster versteld worden. Als alternatief kan het wandrooster CHM ook voor de combinatie met een luchthoeveelheidsbegrenzer VFL uitgerust worden. De luchthoeveelheidsbegrenzer kan worden ingesteld op lokatie en kan vanaf de ruimtezijde via de frontrooster opening worden gemonteerd. Voor eenheid in vormgeving kan de serie CHM ook als afvoerrooster of als toevoer-afvoer-combinatie toegepast worden.

Bestekomschrijving

Wandroosters als toevoer- of afvoerrooster of als toevoer-afvoer-combinatie voor de be- en ontluchting van ruimten in comfortinstallaties. Bestaand uit een aansluitkast met aansluittuit voor aansluiting op het kanalensysteem en een uitneembaar frontrooster. Afvoerluchtvarianten zijn ook verkrijgbaar zonder aansluittuiten of zonder aansluitmogelijkheid op het kanalensysteem. De front opening dient als bevestiging voor het frontrooster, die in de frontopening wordt geïntegreerd. De lucht wordt in de ruimte toegevoerd via de handmatig verstelbare luchtrichtelementen die in het frontrooster geïntegreerd zijn. In de fabriek wordt de luchtrichting met plafondinvloed of direkte luchtstroming in de ruimte ingesteld. Optioneel vanuit de ruimtezijde uitneembare geluiddempercoulissen voor verbetering van overspraakdemping verkrijgbaar. Bovendien kunnen de wandroosters optioneel worden uitgebreid met een nauwkeurig instelbare luchthoeveeheidsbegrenzer in een rond design.

Materialen

Aansluitkast en aansluittuit van verzinkt staalplaat
Cassette voor (de)montage van de geluiddempercoulissen van verzinkt staalplaat. (kan vanuit de ruimte zijde worden gedemonteerd)
Coulisraam van verzinkte staalplaat
Omranding van verzinkt staalplaat
Bevestingshoekprofiel van gegalvaniseerd plaatstaal
Frontroosters van aluminium extrusieprofielen
Luchtrichtelementen van kunststof ABS UL94 V-0
Geluiddempend materiaal van mineraalwol, op de luchtvoerende vlakken afgedekt met glazvezeldoek.

Oppervlakken

Frontrooster in RAL Classic kleur gepoedercoat
Frontrooster geanodiseerd, E6-C-0, naturel
Frontrooster gepoedercoat in RAL Classic
Luchtrichtelementen overeenkomstig RAL 9005, zwart
Luchtrichtelementen overeenkomstig RAL 9010, wit
Luchtrichtelementen overeenkomstig RAL 9006, grijs

Nominale grootte

lengte [mm]

550, 850, 1000, 1175

Diepte aansluitkast [mm] (zonder aansluittuiten)

345

Nominale aansluitmaat (DN) aansluittuiten [mm]

100, 125

Technische gegevens

Ontwerpspecifiek

Normen en richtlijnen

Conform de VDI 6022
Geluidvermogenniveau in stromingsgeluid gemeten volgend EN ISO 5135
Tussenschakeldemping volgens EN ISO 7235
Mineraal wol volgens EN 13501, bouwmateriaalklasse A1, niet brandbaar, met RAL keurmerk RAL-GZ 388
Minerale wol volgens richtlijn gevaarlijke stoffen en opmerking Q van de europese richtlijn (EG) Nr. 1272/2008

Uitvoeringen

Verschillende frontopeningen met geïntegreerde frontroosters.
Naar keuze met of zonder geluiddempercoulissen
Naar keuze met standaard aansluittuiten of voorbereid voor een luchthoeveelheidsbegrenzer, gemonteerd aan de ruimte zijde.
Varianten met standaard aansluittuit optioneel met lipafdichting en/of inregelklep
Optioneel met montagebeugels voor wandmontage (wanddikte 90 tot 130 mm)

Toebehoren

Luchthoeveelheidsbegrenzer voor inschuiven, b.v. type VFL

Gelijkwaardigheidscriteria

Gelijkmatige straaluitbreiding reduceert vervuiling door geïnduceerde ruimtelucht aan de wand
Luchttoevoer met plafondinvloed of directe luchttoevoer in de ruimte via handmatig verstelbare luchtrichtelementen
Geluiddempercoulissen zonder gereedschap te demonteren door vergrendelende verbinding.
Glasvezeldoek tot 20 m/s erosievast
Mineraalwol hygiënisch en biologisch verantwoord
Mineraalwol met glasvezeldoek ongevoelig voor schimmel- of bacteriegroei
Voorbereid voor luchthoeveelheidsbegrenzer, welke aan de ruimte zijde te monteren is.
Luchthoeveelheidsbegrenzer fabrieksmatig luchttechnisch gecontroleerd en op een referentie-luchthoeveelheid ingesteld.
Luchthoeveelheidsbegrenzer via schaalverdeling in l/s, m³/h en cfm instelbaar
Frontrooster kan zonder gereedschap worden gemonteerd, nadat de installatie is voltooid

Fabrikaat in bestekstekst

TROX

Serie

CHM

–

PL35

–

1000

345

–

100

VFLS

P1 - RAL 9016

P2 - RAL 9016

1 Serie
CHM Wandrooster 2 Frontrooster
PL35 Frontplaat met een PURELINE35 3-spleets
3PL35 Frontplaat met 3 PURELINE35 1-spleets 3 Installatie
S Toevoerlucht
E Afvoerlucht
SE Combinatie luchttoe- en afvoer 4 Nominale lengte [mm]
550, 850, 1000, 1175 5 Kastdiepte [mm]
345 6 Nominale diameter aansluiting [mm]
100, 125 7 Aantal aansluittuiten
0, 1, 2 8 Inregelklep voor luchthoeveelheidsinstelling
Geen opgaaf: zonder inregelklep
D met inregelklep
VFLS met luchthoeveelheidsbegrenzer voor luchttoevoer
VFLE met luchthoeveelheidsbegrenzer voor afvoerlucht
VFLSE met luchthoeveelheidsbegrenzer voor toevoer- en afvoerlucht
9 Lipafdichting
Geen opgaaf: zonder lipafdichting
LS met lipafdichting (niet met VFLS, VFLE, VFLSE)

10 Geluiddempercoulissen
Geen opgaaf: zonder geluiddempercoulissen
CT met geluiddempercoulissen

11 Instelling luchtrichting
HR Luchtstroming met plafondinvloed
V Vrije luchtstraal

12 Bevestiging
Geen opgaaf: zonder hoekprofiel voor wandbevestiging
F met hoekprofiel voor wandbevestiging

13 Oppervlak frontrooster
Geen opgaaf: geanodiseerd, E6-C-0 (naturel)
P1 gepoedercoat, RAL-CLASSIC kleur vermelden

14 Oppervlak frontplaat
Geen opgaaf: gepoedercoat, RAL 9010 (wit)
P1 gepoedercoat, RAL-CLASSIC kleur vermelden

15 Kleur luchtrichtelementen
Geen opgaaf: overeenkomstig RAL9005 (zwart)
W overeenkomstig RAL 9010 (zuiverwit)
G overeenkomstig RAL 9006 (wit aluminium)

Bestelvoorbeeld: CHM-PL35-SE/1000×345-100/1/VFLS/CT/HR/F/P1-RAL9016/P2-RAL9016/W

Serie	CHM
Frontrooster	Front met spleetrooster PURELINE35 3-spleets
Installatie	Combinatie luchttoe- en afvoer
Nominale lengte [mm]	1000
Diepte aansluitkast [mm]	345
Nominale aansluitmaat (DN) aansluittuiten [mm]	100
Aantal aansluittuiten	1 (afvoerlucht zonder aansluittuiten)
Inregelklep voor luchthoeveelheidsinstelling	Voorbereid voor luchthoeveelheidsbegrenzer in de toevoerlucht
Lipafdichting	zonder lipafdichting
Geluiddempercoulissen	met geluiddempercoulissen
Instelling luchtuitblaas	Luchtstroming met plafondinvloed
Bevestiging	Met montagebeugel voor wandmontage
Oppervlak frontrooster	gepoedercoat, RAL 9016, (verkeerswit)
Oppervlak frontplaat	gepoedercoat, RAL 9016, (verkeerswit)
Kleur luchtrichtelementen	overeenkomstig RAL 9010 (zuiverwit)

Uitvoeringen, Productdetails

{249}

Standaard aansluittuiten, met keuze uit lipafdichting en/of inregelklep

Toepassing

Verkrijgbare aansluittuiten:

Standaard aansluittuiten
Voorbereid voor de montage van een luchthoeveelheidsbegrenzer

Standaard aansluittuiten

Met of zonder inregelklep voor luchthoeveelheidsinstelling
Met of zonder lipafdichting (inlegril in aansluittuiten alleen bij variant met lipafdichting)
Passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Voorbereid voor de montage van een luchthoeveelheidsbegrenzer

Extra diepe aansluitstutzen met grotere buitendiameter voor het inschuiven van luchthoeveelheidsbegrenzers (b.v. serie VFL)
Voor aansluiting op het luchtkanaal op de bouw is een mof of aansluitstuk benodigd.
De luchthoeveelheidsbegrenzer kan tot circa 10 cm in de aansluittuit geschoven worden.

Toepassing

Aantal aansluitingen

Aantal aansluitingen	0	1	2
Afvoerlucht	￭	￭
Toevoerlucht		￭
Combinatie luchttoe- en afvoer		￭	￭

Toepassing

Frontroosters
In de fabriek zijn 4 verschillende frontroosters verkrijgbaar. Daarnaast kunnen project specifieke oplossingen technisch worden geïmplementeerd.

-PL35: Frontrooster gepoedercoat met 1 × 3-spleets frontrooster PURELINE35
-3PL35: Frontrooster gepoedercoat met 3 × 1-spleets frontrooster PURELINE35
-3PL18: Frontrooster gepoedercoat met 3 × 1-spleets frontrooster PURELINE18
-2PL50: Frontrooster gepoedercoat met 2 × 1-spleets frontrooster PURELINE50

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot een maximale ruimtehoogte van 4,0 m
Montage in wanden en plafondafwerkingen
Luchtaansluiting horizontaal
Indien noodzakelijk luchthoeveelheid inregelen met hoeveelheidsinstelling
Indien nodig kan de maximale luchthoeveelheid op de luchthoeveelheidsbegrenzer ingesteld worden
Gekwalificeerd personeel dient te zorgen voor geschikt bevestigingsmateriaal, afhankelijk van de bouwkundige omstandigheden.

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

CHM
