CHS

Verschillende aanzichten door keuze uit zwarte, grijze of witte luchtregelelementen

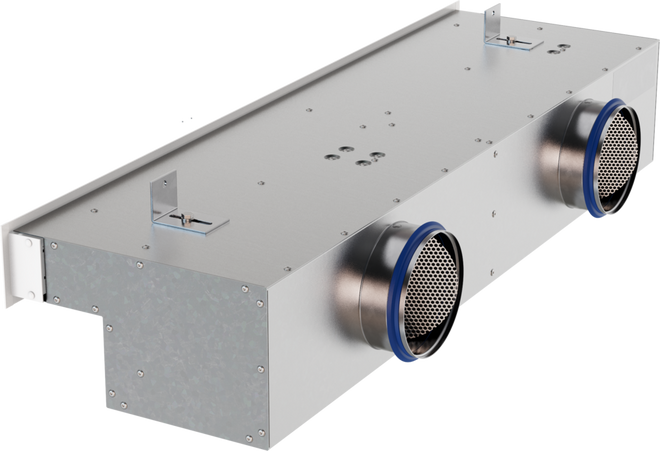

Sparing in systeemwand

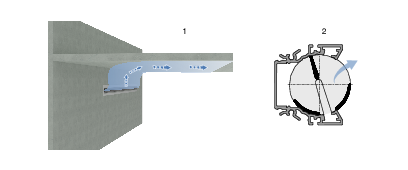

Luchtstroming met plafondinvloed

Direkte luchtstroming in de ruimte

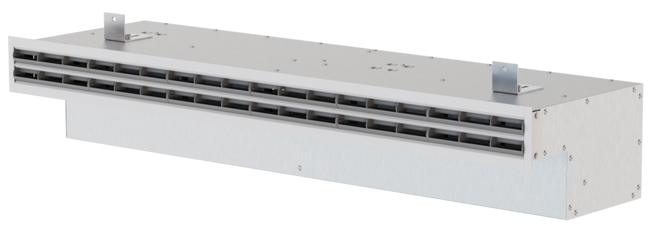

Lijnrooster voor wandinbouw

Wandroosters met instelbare luchtrichtelementen en optionele geluiddempercoulis voor overspraakdemping voor verschillende wanddiktes

Combineerbaar met frontroosters van de serie PURELINE 18, PURELINE 35 of PURELINE 50
In nominale afmetingen van 450 - 1200 mm verkrijgbaar
Breed toepassingsgebied door varianten met 1 tot 4 luchtspleten
Eenvoudige en gereedschapsloze montage van het frontrooster, bijvoorbeeld na voltooiing van alle voorbereidende werkzaamheden
Inbouw in systeemwanden met 50, 75 of 100 mm profielbreedte en 75, 100, 125 of 150 mm wanddikte
Beschikbaar voor toevoerlucht, retourlucht of voor toevoer- afvoerlucht combinatie

Optionele uitrusting

Geluiddempercoulis voor een hogere overspraakdemping
Verschillende opties door gepoedercoate frontrooster en handmatig verstelbare luchtrichtelementen, keuze in zwart, wit of grijs
Inregelklep in aansluittuit voor luchthoeveelheidsinstelling, door trekkoorden verstelbaar bij gemonteerd front.
Montagebeugel voor wandmontage

Initialize order code

Algemene informatie

Toepassing

Wandroosters als toevoer- of afvoerrooster of als toevoer-afvoer-combinatie voor comfortinstallaties
Groot toepassingsgebied door keuze uit verschillende frontroosters:
- PURELINE18, PURELINE 50 met 1 – 2 luchtspleten
- PURELINE35 met 1 – 4 luchtspleten
Luchtstroming met plafondinvloed of direct in de ruimte met een turbulente mengende luchtstroom
Afhankelijk van de instelling van de luchtrichtelementen wordt de minimale inbouwhoogte bepaald.
Hoge inductie zorgt voor snelle afbouw van temperatuurverschil en luchtsnelheid
Voor constante en variabele luchthoeveelheden
Voor toevoerluchttemperatuurverschillen van -10 – +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Verschillende halslengten voor standaard wanddiktes: 75, 100, 125 of 150 mm
Plaatsbesparende inbouw bij voorkeur in lichte systeemwanden
Optioneel met montagebeugel voor wandmontage

Speciale kenmerken

Gelijkmatige straaluitbreiding reduceert vervuiling door geïnduceerde ruimtelucht aan de wand
Horizontale of verticale luchtuitblaas door middel van handmatige instelbare luchtrichtelementen
Grote indringdiepten of worpafstanden door direkte luchtstroom in de ruimte.
Luchtstroming met plafondinvloed voor een positief effect op de luchtsnelheden en behaaglijkheid:
- De lucht stroomt eerst verticaal langs de muur en wordt dan onder het plafond afgebogen.
Geluiddempercoulis als overspraakdemper (optioneel):
- Voor vermindering van de geluidsoverdracht naar de naastgelegen ruimte door het kanalensysteem
Eenvoudige en veilige montage van het frontrooster zonder enige gereedschap
Montage van het frontrooster mogelijk, nadat de gipsplaten aangebracht zijn.
Behaaglijk en comfortabel klimaat door hoge inductie resp. snelle afbouw van temperatuurverschillen en luchtsnelheden
Strakke uitvoering door behandelde aluminium profielen met anodiseer- of poedercoating volgens RAL Classic
Frontrooster geoptimaliseerd voor maximale luchthoeveelheid bij laag geluidvermogen

Nominale groottes

Nominale lengte L_N:

PL18: 500 – 1200 mm (in stappen van 100 mm)
PL35/50: 450 –1200 mm (in stappen van 150 mm)

Aansluitdiameter ØD

98, 123, 138, 158 mm

halslengte

75, 100, 125, 150 mm

Uitvoeringen

frontrooster

-18: Frontrooster serie PURELINE18
-35: Frontrooster serie PURELINE35
-50: Frontrooster serie PURELINE50

aantal luchtspleten

-*: 1 - 4 luchtspleten (3 of 4 luchtspleten alleen bij PURELINE 35)

Installatie

-S: Toevoerlucht
-E: Afvoerlucht
-SE: Toevoer-afvoer-combinatie vanaf L_N 900

Uitvoering

Oppervlak frontrooster

Geanodiseerd, E6-C-0, naturel

P1: gepoedercoat RAL 9010, zuiver wit, GE 50

P1: gepoedercoat RAL 9006, wit-aluminium, GE 30

P1: gepoedercoat in andere RAL-CLASSIC-kleuren, GE 70

Aanbouwdelen

Aansluittuiten

-D: met inregelklep voor volumeregeling
-LS: Met lipafdichting

Geluiddempercoulisse

-CT: met geluiddempercoulis voor verbetering van de overspraakdemping, om overspraak door het luchtkanaal te reduceren

Eindafsluitingen

Geen vermelding: fabrieksmatig zijn de frontroosters uitgevoerd met eindflenzen voor rondom afdekking van de inbouwopening.
-NO: De frontroosters worden zonder eindflenzen uitgevoerd. daardoor wordt de inbouwopening niet rondom afgedekt.

Constructieve kenmerken

Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180
Handmatig verstelbare luchtrichtelementen met blokkering voor instelling van de luchtinblaasrichting
Voor ingestelde luchtrichtelementen, die handmatig in het werk verstelbaar zijn. (alleen luchtstroom met plafond invloed of directe luchtstroom in de ruimte)
Aansluittuit met inlegril voor lipafdichting (alleen bij uitvoering met lipafdichting)
Nominale lengtes van het frontrooster van 450 mm tot 1200 mm mogelijk, afhankelijk van de breedte van het lijnroosterfront
Bevestigingsmateriaal voor het frontrooster wordt afzonderlijk geleverd in een zak met trekkoord.

Toebehoren

Eindafsluitingen

Voor frontroosters wordt het aluminiumprofiel van de serie PURELINE 18, PURELINE 35 EN PURELINE 50 toegepast Dit betekent dat de frontroosters ook achteraf kunnen worden uitgerust met de eindplaten en eindflenzen die verkrijgbaar zijn als toebehoren voor de PURELINE-series. De eindplaten en eindflenzen moeten als separate positie besteld worden.

Materialen en afwerking

Frontroosters van aluminium extrusieprofielen
Eindflens van aluminium
Luchtrichtelementen van kunststof ABS, volgens UL 94, V-0, vlamwerend
Aansluitkasten van verzinkt staalplaat
Lipafdichting van Evoprene
Geluiddempend materiaal van mineraal wol
Frontrooster geanodiseert, E6-C-0, naturel of gepoedercoat (P1), kleur volgens RAL Classic
Luchtrichtelementen overeenkomstig RAL 9005, zwart
W: Luchtrichtelementen overeenkomstig RAL 9010, wit
G: Luchtrichtelementen overeenkomstig RAL 9006, grijs

Mineraalwol

Mineraalwol op de luchtvoerende vlakken afgedekt met glasvezeldoek, erosievast tot 20 m/s
Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
RAL-keurmerk RAL-GZ 388
Onschadelijk voor de gezondheid dankzij de hoge biologische oplosbaarheid volgens richtlijn gevaarlijke stoffen en opmerking Q van de europese richtlijn (EG) Nr. 1272/2008
Ongevoelig voor schimmel- of bacteriegroei

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Conform de VDI 6022

Tussenschakeldemping volgens EN ISO 7235

Onderhoud

Onderhoudsarm, door de constructie en gekozen materialen ongevoelig voor slijtage

Controle en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

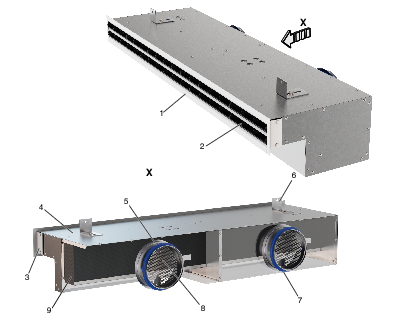

Schematische weergave, CFS-50-* als toevoer-afvoer-combinatie

1 Frontrooster

2 Verstelbaar luchtrichtelement

3 Eindflens

4 Aansluitkast

5 Aansluiting

Optioneel

6 Montagebeugel

7 Lipafdichting

8 Inregelklep voor luchthoeveelheidsinstelling

9 Geluiddempercoulis als overspraakdemper

Wandroosters laten de toevoerlucht met plafondinvloed of direct in de ruimte stromen. De luchtstroming vind plaats met een hoge inductie van de ruimtelucht. Daardoor wordt de luchtsnelheid en het temperatuurverschil tussen ruimtelucht en toevoerlucht zo snel mogelijk afgebouwd. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling van de leefzone.

Combineerbaar met frontroosters van de serie PURELINE 18, PURELINE 35 of PURELINE 50 Fabrieksmatig voor ingestelde luchtrichtelementen, die op lokatie handmatig versteld kunnen worden. Verschillende uitblaasrichtingen maken aanpassing aan de plaatselijke situatie mogelijk.

Het toevoertemperatuurverschil kan variëren van –10 tot +10 K.

Ter verhoging van de overspraakdemping en reducering van de overspraak naar de naastgelegen ruimte kan optioneel in de aansluitkast een overspraakdemper geïntegreerd worden.

Inregelklep (optioneel) in de aansluittuit biedt de mogelijkheid om de luchthoeveelheid bij inbedrijfname in te stellen. De verstelling van de inregelklep door middel van trekkoorden en is ook bij gemonteerd front mogelijk.

Voor eenheid in vormgeving kan het wandrooster als afvoerrooster of als toevoer-afvoer-combinatie toegepast worden.

CHS-18

Nominale lengte	500 – 1200 mm in stappen van 100mm
aantal luchtspleten	1 of 2
Minimale luchthoeveelheid bij Δt_z = -10 K	4 l/s of 13 m³/h
Maximale luchthoeveelheid bij L_WA 50 dB (A)	83 l/s of 300 m³/h
Toevoerluchttemperatuurverschil	-10 – +10 K

CHS-35

Nominale lengte	450 – 1200 mm in stappen van 150mm
aantal luchtspleten	1, 2, 3 of 4
Minimale luchthoeveelheid bij Δt_z = -10 K	5 l/s of 19 m³/h
Maximale luchthoeveelheid bij L_WA 50 dB (A)	160 l/s of 575 m³/h
Toevoerluchttemperatuurverschil	-10 – +10 K

CHS-50

Nominale lengte	450 – 1200 mm in stappen van 150mm
aantal luchtspleten	1 of 2
Minimale luchthoeveelheid bij Δt_z = -10 K	8 l/s of 27 m³/h
Maximale luchthoeveelheid bij L_WA 50 dB (A)	153 l/s of 550 m³/h
Toevoerluchttemperatuurverschil	-10 – +10 K

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen. Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

CHS-18-1, toevoerlucht (-S), Luchtstroming met plafondinvloed (-HR), geluidvermogen en drukverlies

L_N	ØD	q_V [l/s]	q_V [m³/h]	Klepstand						A_eff [m²]
				0°		45°		90°
				Δp_t [Pa]	L_WA [dB (A)]	Δp_t [Pa]	L_WA [dB (A)]	Δp_t [Pa]	L_WA [dB (A)]
500	98	4	13	2	<15	2	<15	3	<15	0,0020
500	98	14	52	31	34	33	34	46	34	0,0020
500	98	25	90	92	50	100	50	139	50	0,0020
600	98	4	15	2	<15	2	<15	3	<15	0,0024
600	98	17	62	32	34	36	34	54	34	0,0024
600	98	30	108	97	50	108	50	164	50	0,0024
700	98	5	18	2	<15	2	<15	4	<15	0,0028
700	98	20	72	33	34	39	34	63	34	0,0028
700	98	35	125	101	50	116	50	191	50	0,0028
800	98	6	20	2	<15	3	<15	4	<15	0,0032
800	98	22	80	34	34	40	34	71	34	0,0032
800	98	39	140	103	50	123	50	217	50	0,0032
900	98	6	23	2	<15	3	<15	5	<15	0,0036
900	98	25	89	35	34	43	35	81	35	0,0036
900	98	43	155	107	50	131	51	246	51	0,0036
1000	98	7	25	2	<15	3	<15	6	<15	0,0040
1000	98	26	95	35	34	44	35	87	35	0,0040
1000	98	46	165	105	50	133	51	263	51	0,0040
1100	98	8	28	3	<15	3	<15	7	<15	0,0044
1100	98	28	102	36	35	46	35	96	36	0,0044
1100	98	49	175	105	50	136	51	282	51	0,0044
1200	98	8	30	3	<15	4	<15	8	<15	0,0048
1200	98	29	105	34	34	45	35	98	36	0,0048
1200	98	50	180	101	50	133	51	288	51	0,0048

CHS-18-2, toevoerlucht (-S), Luchtstroming met plafondinvloed (-HR), geluidvermogen en drukverlies

L_N	ØD	q_V [l/s]	q_V [m³/h]	Klepstand						A_eff [m²]
				0°		45°		90°
				Δp_t [Pa]	L_WA [dB (A)]	Δp_t [Pa]	L_WA [dB (A)]	Δp_t [Pa]	L_WA [dB (A)]
500	98	7	25	3	<15	3	<15	6	<15	0,0040
500	98	24	85	30	34	37	34	72	34	0,0040
500	98	40	145	87	50	108	50	209	50	0,0040
500	123	7	25	2	<15	2	<15	3	<15	0,0040
500	123	26	93	26	33	29	33	44	33	0,0040
500	123	44	160	76	50	86	50	131	50	0,0040
600	98	8	30	3	<15	4	<15	8	<15	0,0048
600	98	29	103	34	34	44	35	95	35	0,0048
600	98	49	175	98	50	128	51	275	51	0,0048
600	123	8	30	2	<15	2	<15	4	<15	0,0048
600	123	30	108	26	34	30	34	51	34	0,0048
600	123	51	185	76	50	89	50	149	50	0,0048
700	98	10	35	3	<15	4	<15	10	<15	0,0057
700	98	32	115	35	34	48	36	111	36	0,0057
700	98	54	195	99	50	137	51	319	51	0,0057
700	123	10	35	2	<15	3	<15	5	<15	0,0057
700	123	33	120	26	34	31	34	56	34	0,0057
700	123	57	205	75	50	90	50	165	50	0,0057
800	98	11	40	4	<15	5	<15	13	<15	0,0065
800	98	36	128	37	34	53	37	131	38	0,0065
800	98	60	215	103	50	149	51	370	53	0,0065
800	123	11	40	2	<15	3	<15	6	<15	0,0065
800	123	37	133	26	34	33	34	64	34	0,0065
800	123	63	225	75	50	94	50	183	50	0,0065
900	98	13	45	4	<15	6	<15	16	<15	0,0073
900	98	38	138	38	34	57	38	148	39	0,0073
900	98	64	230	105	50	157	52	410	53	0,0073
900	123	13	45	3	<15	3	<15	7	<15	0,0073
900	123	40	145	27	34	35	34	72	35	0,0073
900	123	68	245	77	50	99	50	205	50	0,0073
1000	98	14	50	4	<15	7	<15	19	<15	0,0081
1000	98	41	148	39	34	61	39	166	40	0,0081
1000	98	68	245	107	50	167	53	454	55	0,0081
1000	123	14	50	3	<15	4	<15	8	<15	0,0081
1000	123	43	155	27	34	36	34	79	35	0,0081
1000	123	72	260	77	50	102	50	222	50	0,0081
1100	98	15	55	5	<15	8	<15	22	<15	0,0089
1100	98	44	158	41	35	66	40	186	42	0,0089
1100	98	72	260	112	50	179	54	502	56	0,0089
1100	123	15	55	3	<15	4	<15	10	<15	0,0089
1100	123	47	168	29	35	40	35	90	36	0,0089
1100	123	78	280	81	50	110	50	249	51	0,0089
1200	98	17	60	6	<15	9	<15	26	<15	0,0097
1200	98	46	165	42	35	69	41	199	43	0,0097
1200	98	75	270	113	50	185	54	534	57	0,0097
1200	123	17	60	3	<15	5	<15	11	<15	0,0097
1200	123	50	180	31	35	43	36	100	36	0,0097
1200	123	83	300	86	50	119	51	278	51	0,0097

CHS-35-1, toevoerlucht (-S), Luchtstroming met plafondinvloed (-HR), geluidvermogen en drukverlies

L_N	ØD	q_V [l/s]	q_V [m³/h]	Klepstand						A_eff [m²]
				0°		45°		90°
				Δp_t [Pa]	L_WA [dB (A)]	Δp_t [Pa]	L_WA [dB (A)]	Δp_t [Pa]	L_WA [dB (A)]
450	98	5	19	3	<15	3	<15	5	<15	0,0030
450	98	17	60	26	36	30	36	47	36	0,0030
450	98	28	100	73	50	83	50	130	50	0,0030
450	123	5	19	2	<15	2	<15	3	<15	0,0030
450	123	16	57	20	36	21	36	27	36	0,0030
450	123	26	95	55	50	55	50	55	50	0,0030
600	98	7	25	3	<15	3	<15	6	<15	0,0040
600	98	22	80	29	35	35	36	66	36	0,0040
600	98	38	135	82	50	100	50	188	50	0,0040
600	123	7	25	2	<15	2	<15	4	<15	0,0040
600	123	22	80	23	35	25	35	37	35	0,0040
600	123	38	135	65	50	72	50	104	50	0,0040
750	98	9	31	3	<15	4	<15	9	<15	0,0049
750	98	28	101	33	36	43	36	92	36	0,0049
750	98	47	170	94	50	122	51	261	51	0,0049
750	123	9	31	2	<15	3	<15	4	<15	0,0049
750	123	29	103	26	35	30	35	48	35	0,0049
750	123	49	175	74	50	86	50	140	50	0,0049
900	98	10	37	3	<15	5	<15	11	<15	0,0059
900	98	33	119	36	36	50	37	118	38	0,0059
900	98	56	200	102	50	142	51	333	52	0,0059
900	123	10	37	2	<15	3	<15	5	<15	0,0059
900	123	34	124	28	36	33	36	61	36	0,0059
900	123	58	210	79	50	96	50	174	50	0,0059
1050	98	12	43	4	<15	6	<15	15	<15	0,0069
1050	98	37	134	38	36	56	38	142	39	0,0069
1050	98	63	225	108	50	158	52	400	53	0,0069
1050	123	12	43	3	<15	3	<15	7	<15	0,0069
1050	123	39	139	27	35	35	35	69	36	0,0069
1050	123	65	235	79	50	99	50	197	50	0,0069
1200	98	14	49	4	<15	7	<15	18	<15	0,0079
1200	98	41	147	40	36	62	39	165	40	0,0079
1200	98	68	245	111	50	171	53	458	55	0,0079
1200	123	14	49	3	<15	4	<15	8	<15	0,0079
1200	123	43	155	28	36	37	36	80	36	0,0079
1200	123	72	260	80	50	105	50	224	51	0,0079

CHS-35-2, toevoerlucht (-S), Luchtstroming met plafondinvloed (-HR), geluidvermogen en drukverlies

L_N	ØD	q_V [l/s]	q_V [m³/h]	Klepstand						A_eff [m²]
				0°		45°		90°
				Δp_t [Pa]	L_WA [dB (A)]	Δp_t [Pa]	L_WA [dB (A)]	Δp_t [Pa]	L_WA [dB (A)]
450	123	10	37	3	<15	3	<15	6	<15	0,0059
450	123	29	105	23	37	27	37	47	38	0,0059
450	123	44	160	54	50	63	50	108	50	0,0059
450	138	10	37	3	<15	3	<15	5	<15	0,0059
450	138	31	110	23	38	26	38	40	38	0,0059
450	138	47	170	56	50	62	50	96	50	0,0059
600	123	14	49	3	<15	4	<15	8	<15	0,0079
600	123	39	140	26	36	34	36	68	36	0,0079
600	123	64	230	71	50	91	50	185	51	0,0079
600	138	14	49	3	<15	3	<15	6	<15	0,0079
600	138	39	140	24	36	27	36	51	36	0,0079
600	138	64	230	63	50	74	50	137	50	0,0079
750	123	17	61	4	<15	5	<15	12	<15	0,0099
750	123	48	171	29	35	40	36	92	36	0,0099
750	123	78	280	79	50	108	50	246	50	0,0099
750	138	17	61	3	<15	4	<15	8	<15	0,0099
750	138	49	176	27	36	33	36	70	36	0,0099
750	138	81	290	72	50	89	50	189	51	0,0099
900	123	20	73	4	<15	6	<15	16	<15	0,0119
900	123	56	202	33	36	48	37	121	38	0,0119
900	123	92	330	89	50	129	51	322	52	0,0119
900	138	20	73	4	<15	5	<15	11	<15	0,0119
900	138	56	202	27	35	36	35	84	37	0,0119
900	138	92	330	73	50	95	50	224	50	0,0119
1050	123	24	85	5	<15	8	<15	21	<15	0,0139
1050	123	61	220	34	36	52	37	138	39	0,0139
1050	123	99	355	88	50	135	51	358	52	0,0139
1050	138	24	85	4	<15	6	<15	14	<15	0,0139
1050	138	64	230	30	36	40	36	103	38	0,0139
1050	138	104	375	79	50	107	50	274	51	0,0139
1200	123	27	98	6	<15	10	<15	27	16	0,0158
1200	123	68	244	37	37	59	39	165	41	0,0158
1200	123	108	390	96	50	152	52	421	54	0,0158
1200	138	27	98	5	<15	7	<15	18	<15	0,0158
1200	138	71	254	32	36	45	37	121	39	0,0158
1200	138	114	410	82	50	116	50	315	52	0,0158

CHS-35-3, toevoerlucht (-S), Luchtstroming met plafondinvloed (-HR), geluidvermogen en drukverlies

L_N	ØD	q_V [l/s]	q_V [m³/h]	Klepstand						A_eff [m²]
				0°		45°		90°
				Δp_t [Pa]	L_WA [dB (A)]	Δp_t [Pa]	L_WA [dB (A)]	Δp_t [Pa]	L_WA [dB (A)]
450	138	15	55	3	<15	4	<15	8	<15	0,0089
450	138	41	148	25	35	29	35	55	36	0,0089
450	138	67	240	65	50	77	50	145	50	0,0089
450	158	15	55	3	<15	4	<15	6	<15	0,0089
450	158	40	143	22	36	24	36	38	36	0,0089
450	158	64	230	56	50	62	50	100	50	0,0089
600	138	20	73	4	<15	5	<15	11	<15	0,0119
600	138	52	187	26	35	33	36	75	36	0,0119
600	138	83	300	67	50	86	50	192	50	0,0119
600	158	20	73	4	<15	4	<15	8	<15	0,0119
600	158	52	187	23	36	27	36	52	36	0,0119
600	158	83	300	60	50	70	50	134	50	0,0119
750	138	26	92	5	<15	7	<15	17	<15	0,0149
750	138	62	224	29	36	39	36	98	38	0,0149
750	138	99	355	72	50	97	50	247	51	0,0149
750	158	26	92	4	<15	5	<15	11	<15	0,0149
750	158	64	231	26	36	32	36	70	36	0,0149
750	158	103	370	66	50	82	50	179	50	0,0149
900	138	31	110	6	<15	8	<15	23	16	0,0179
900	138	71	255	31	36	44	37	121	39	0,0179
900	138	111	400	76	50	108	50	298	52	0,0179
900	158	31	110	5	<15	6	<15	15	<15	0,0179
900	158	76	273	28	36	37	37	90	37	0,0179
900	158	121	435	72	50	95	51	228	51	0,0179
1050	138	36	128	7	<15	10	<15	30	20	0,0208
1050	138	80	289	35	37	51	38	150	42	0,0208
1050	138	125	450	84	50	125	51	365	53	0,0208
1050	158	36	128	5	<15	7	<15	19	<15	0,0208
1050	158	84	302	29	36	40	36	104	37	0,0208
1050	158	132	475	72	50	99	50	258	51	0,0208
1200	138	41	146	8	<15	12	16	38	23	0,0239
1200	138	88	318	38	37	58	39	178	43	0,0239
1200	138	136	490	90	50	139	51	423	55	0,0239
1200	158	41	146	6	<15	9	<15	24	<15	0,0239
1200	158	93	333	31	36	44	37	123	38	0,0239
1200	158	144	520	76	50	108	50	299	51	0,0239

CHS-35-4, toevoerlucht (-S), Luchtstroming met plafondinvloed (-HR), geluidvermogen en drukverlies

L_N	ØD	q_V [l/s]	q_V [m³/h]	Klepstand						A_eff [m²]
				0°		45°		90°
				Δp_t [Pa]	L_WA [dB (A)]	Δp_t [Pa]	L_WA [dB (A)]	Δp_t [Pa]	L_WA [dB (A)]
450	158	20	73	4	<15	5	<15	9	<15	0,0119
450	158	45	162	21	36	24	36	42	36	0,0119
450	158	69	250	49	50	56	50	101	50	0,0119
600	158	27	98	5	<15	6	<15	13	<15	0,0159
600	158	61	219	24	36	30	36	64	36	0,0159
600	158	94	340	59	50	72	50	154	50	0,0159
750	158	34	122	6	<15	7	<15	18	<15	0,0198
750	158	75	271	28	36	37	37	88	37	0,0198
750	158	117	420	67	50	88	50	212	50	0,0198
900	158	41	146	7	<15	9	<15	24	15	0,0238
900	158	86	311	30	36	41	37	110	38	0,0238
900	158	132	475	70	50	97	50	256	50	0,0238
1050	158	47	170	8	<15	11	15	32	18	0,0278
1050	158	97	350	33	37	47	38	134	39	0,0278
1050	158	147	530	75	50	109	51	307	51	0,0278
1200	158	54	195	9	16	14	18	40	21	0,0317
1200	158	107	385	36	37	53	39	158	40	0,0317
1200	158	160	575	79	50	119	51	352	52	0,0317

CHS-50-1, toevoerlucht (-S), Luchtstroming met plafondinvloed (-HR), geluidvermogen en drukverlies

L_N	ØD	q_V [l/s]	q_V [m³/h]	Klepstand						A_eff [m²]
				0°		45°		90°
				Δp_t [Pa]	L_WA [dB (A)]	Δp_t [Pa]	L_WA [dB (A)]	Δp_t [Pa]	L_WA [dB (A)]
450	123	8	27	2	<15	3	<15	4	<15	0,0044
450	123	26	94	26	35	32	35	46	36	0,0044
450	123	44	160	75	50	94	50	133	51	0,0044
450	158	8	27	2	<15	2	<15	3	<15	0,0044
450	158	26	94	27	34	28	34	34	34	0,0044
450	158	44	160	79	50	82	50	100	50	0,0044
600	123	10	36	2	<15	3	<15	5	<15	0,0058
600	123	32	116	24	35	34	36	54	36	0,0058
600	123	54	195	67	50	95	50	154	51	0,0058
600	158	10	36	2	<15	2	<15	3	<15	0,0058
600	158	32	116	24	35	26	35	35	35	0,0058
600	158	54	195	68	50	73	50	100	50	0,0058
750	123	13	45	2	<15	4	<15	7	<15	0,0073
750	123	38	138	23	36	37	36	67	37	0,0073
750	123	64	230	65	50	104	51	186	52	0,0073
750	158	13	45	2	<15	3	<15	4	<15	0,0073
750	158	38	138	23	35	25	35	39	35	0,0073
750	158	64	230	63	50	70	50	107	50	0,0073
900	123	15	54	3	<15	5	<15	9	<15	0,0088
900	123	44	157	23	36	41	37	79	38	0,0088
900	123	72	260	63	50	113	51	217	52	0,0088
900	158	15	54	3	<15	3	<15	5	<15	0,0088
900	158	45	162	23	35	26	35	45	35	0,0088
900	158	75	270	64	50	73	50	124	50	0,0088
1050	123	18	63	3	<15	6	<15	12	<15	0,0102
1050	123	49	177	24	37	47	37	95	38	0,0102
1050	123	81	290	64	50	126	51	256	52	0,0102
1050	158	18	63	3	<15	3	<15	6	<15	0,0102
1050	158	52	187	24	35	28	35	53	35	0,0102
1050	158	86	310	65	50	77	50	145	50	0,0102
1200	123	20	72	3	<15	7	<15	15	<15	0,0117
1200	123	53	191	24	36	50	37	107	38	0,0117
1200	123	86	310	62	50	133	51	281	52	0,0117
1200	158	20	72	3	<15	3	<15	7	<15	0,0117
1200	158	60	216	26	35	31	35	64	35	0,0117
1200	158	100	360	72	50	87	50	179	50	0,0117

CHS-50-2, toevoerlucht (-S), Luchtstroming met plafondinvloed (-HR), geluidvermogen en drukverlies

L_N	ØD	q_V [l/s]	q_V [m³/h]	Klepstand						A_eff [m²]
				0°		45°		90°
				Δp_t [Pa]	L_WA [dB (A)]	Δp_t [Pa]	L_WA [dB (A)]	Δp_t [Pa]	L_WA [dB (A)]
450	158	15	54	3	<15	3	<15	6	<15	0,0088
450	158	41	147	23	35	26	35	41	35	0,0088
450	158	67	240	61	50	68	50	109	50	0,0088
600	158	20	72	3	<15	4	<15	8	<15	0,0117
600	158	52	186	23	35	27	35	51	35	0,0117
600	158	83	300	60	50	70	50	134	50	0,0117
750	158	25	90	4	<15	5	<15	11	<15	0,0146
750	158	65	233	26	36	33	36	71	36	0,0146
750	158	104	375	67	50	84	51	183	51	0,0146
900	158	30	108	4	<15	6	<15	14	<15	0,0175
900	158	75	269	27	36	36	36	87	36	0,0175
900	158	119	430	70	50	92	50	223	50	0,0175
1050	158	35	126	5	<15	7	<15	18	<15	0,0204
1050	158	86	308	30	36	42	36	108	37	0,0204
1050	158	136	490	77	50	105	51	275	51	0,0204
1200	158	40	143	6	<15	8	<15	23	<15	0,0234
1200	158	96	347	34	36	48	37	133	39	0,0234
1200	158	153	550	85	50	121	51	334	52	0,0234

Bestekomschrijving

Wandroosters als toevoer- of afvoerrooster of als toevoer-afvoer-combinatie voor de be- en ontluchting van ruimten in comfortinstallaties. Bestaand uit een aansluitkast met aansluittuit voor aansluiting op het kanalensysteem en het frontrooster. De lucht wordt in de ruimte toegevoerd via de luchtrichtelementen die in het frontrooster geïntegreerd zijn. Deze luchtrichtelementen zijn handmatig verstelbaar en zorgen voor een luchtstroom met invloed van het plafond of een directe luchtstroom in de ruimte. Optionele geluiddempercoulissen voor verbetering van overspraakdemping.

Materialen

Aansluitkast en aansluittuit van verzinkt staalplaat
Bevestingshoekprofiel van gegalvaniseerd plaatstaal
Frontrooster van aluminium
Luchtrichtelementen van kunststof ABS UL94 V-0
Geluiddempend materiaal van mineraalwol, op de luchtvoerende vlakken afgedekt met glazvezeldoek.

Oppervlakken

Frontrooster geanodiseerd, E6-C-0, naturel
Frontrooster gepoedercoat in RAL Classic
Luchtrichtelementen overeenkomstig RAL 9005, zwart
Luchtrichtelementen overeenkomstig RAL 9010, wit
Luchtrichtelementen overeenkomstig RAL 9006, grijs

Nominale grootte

lengte [mm]

450, 500, 600, 700, 750, 800, 900, 1000, 1050, 1100, 1200

Aansluitdiameter [mm]

98, 123, 138, 158

halslengte [mm]

75, 100, 125, 150

Technische gegevens

Ontwerpspecifiek

Normen en richtlijnen

Conform de VDI 6022
Geluidvermogenniveau in stromingsgeluid gemeten volgend EN ISO 5135
Tussenschakeldemping volgens EN ISO 7235
Mineraal wol volgens EN 13501, bouwmateriaalklasse A1, niet brandbaar, met RAL keurmerk RAL-GZ 388
Minerale wol volgens richtlijn gevaarlijke stoffen en opmerking Q van de europese richtlijn (EG) Nr. 1272/2008

Uitvoeringen

Zonder hoeveelheidsinstelling
Met inregelklep
zonder lipafdichting
Met lipafdichting
Zonder geluiddempercoulissen
Met geluiddempercoulissen
Zonder eindafsluitingen
Met eindflenzen

Toebehoren

Montagebeugel voor wandmontage
Eindafsluiting passend op het frontrooster.

Gelijkwaardigheidscriteria

Keuze uit 3 verschillende frontrooster groottes
Gelijkmatige straaluitbreiding reduceert vervuiling door geïnduceerde ruimtelucht aan de wand
Luchttoevoer met plafondinvloed of directe luchttoevoer in de ruimte via handmatig verstelbare luchtrichtelementen
Luchtrichtelementen in 3 verschillende kleuren verkrijgbaar
Één- tot vierspleets frontrooster van geëxtrudeerd aluminium profiel
Geluiddempercoulissen voor verbetering van overspraakdemping.
Glasvezeldoek tot 20 m/s erosievast
Mineraalwol hygiënisch en biologisch verantwoord
Mineraalwol met glasvezeldoek ongevoelig voor schimmel- of bacteriegroei
Eenvoudige en snelle montage van het frontrooster zonder enige gereedschap nadat de gipsplaten zijn aangebracht.

Fabrikaat in bestekstekst

TROX

Serie

CHS

–

1200 × 123 × 125

P1 - RAL 9016

1 Serie
CHS Wandrooster

2 Frontrooster
18 PURELINE18
35 PURELINE35
50 PURELINE50

3 Aantal spleten
1, 2, 3, 4

4 Installatie
S Toevoerlucht
E Afvoerlucht
SE Combinatie luchttoe- en afvoer

5 Afmetingen [mm]
Nominale lengte
450, 500, 600, 700, 750, 800, 900, 1000, 1050, 1100, 1200

Aansluitdiameter
98, 123, 138, 158

halslengte
75, 100, 125, 150

6 Aantal aansluittuiten
1
2 (vanaf nominale lengte 900)

7 Inregelklep voor luchthoeveelheidsinstelling
Geen vermelding: zonder inregelklep
D met inregelklep

8 Lipafdichting
Geen vermelding: zonder lipafdichting
LS met lipafdichting

9 Geluiddempercoulissen
Geen opgaaf: zonder geluiddempercoulissen
CT met geluiddempercoulissen

10 Eindafsluitingen
Geen opgaaf: met eindflenzen
NO Zonder eindafsluitingen

11 Instelling luchtrichting
HR Luchtstroming met plafondinvloed
V Vrije luchtstraal

12 Bevestiging
Geen opgaaf: zonder hoekprofiel voor wandbevestiging
F met hoekprofiel voor wandbevestiging

13 Oppervlak frontrooster
Geen opgaaf: geanodiseerd, E6-C-0 (naturel)
P1 Gepoedercoat, RAL-CLASSIC-kleur vermelden Glansgraad
RAL 9010 GE 50
RAL 9006 GE 30
Alle overige RAL-kleuren GE70 (uitgezonderd fluorescerende kleuren)

14 Kleur luchtrichtelementen
Geen opgaaf: overeenkomstig RAL9005 (zwart)
W overeenkomstig RAL 9010 (zuiverwit)
G overeenkomstig RAL 9006 (wit aluminium)

Bestelvoorbeeld: CHS-35-2-SE/1200×123×125/2/D/LS/CT/NO/HR/F/P1-RAL9016/W

Serie	CHS
Frontrooster	PURELINE35
aantal luchtspleten	2
Installatie	Combinatie luchttoe- en afvoer
Afmetingen [mm]	Nominale lengte 1200, aansluitdiameter 123, halslengte 125
Aantal aansluittuiten	2
Inregelklep voor luchthoeveelheidsinstelling	met inregelklep
Lipafdichting	met lipafdichting
Geluiddempercoulissen	met geluiddempercoulissen
Eindafsluitingen	zonder eindflens
Instelling luchtuitblaas	Luchtstroming met plafondinvloed
Bevestiging	met hoekprofiel voor wandbevestiging
Oppervlak frontrooster	gepoedercoat, RAL 9016, (verkeerswit)
Kleur luchtrichtelementen	overeenkomstig RAL 9010 (zuiverwit)

Uitvoeringen, Productdetails

CHS-*-2-*

Frontrooster met zwarte luchtrichtelementen

Toepassing

Luchtrichtelementen in 3 kleuren mogelijk:
- Zwart (overeenkomstig RAL9005), wit (overeenkomstig RAL9010), grijs (overeenkomstig RAL9006)
- Verschillende ontwerp mogelijkheden in combinatie met de spleetroosters mogelijk
Bij toevoerlucht: Luchttoevoer met plafondinvloed of directe luchttoevoer in de ruimte via handmatig verstelbare luchtrichtelementen
Bij afvoerlucht: fabrieksinstelling van de luchtrichtelementen luchtstroming -V (direkte luchtstroming in de ruimte)
Toevoerlucht-afvoerluchtcombinaties: identieke fabrieksinstelling van de afvoerluchtrichtelementen als de toevoerluchtrichtelementen voor een uniform beeld.

Toepassing

Toevoerlucht- en afvoerluchtcombinatie (-SE):
- Verkrijgbaar vanaf nominale grootte van 900mm
- Altijd met 2 aansluittuiten (eenmaal toevoerlucht en eenmaal afvoerlucht)
Varianten CHS-18 en CHS-35:
- Verkrijgbaar als toevoerlucht- (-S) of afvoerluchtunit (-E) optioneel met 2 aansluittuiten (vanaf nominale lengte van 900 mm)
Variant CHS-50:
- Verkrijgbaar als toevoerlucht- (-S) of afvoerluchtunit (-E) optioneel met 2 aansluittuiten (vanaf nominale lengte van 1200 mm)
Aansluittuit optioneel met lipafdichting en inregelklep verkrijgbaar. Als de opties zijn geselecteerd, gelden deze voor alle aansluittuiten aan één unit

Sparing in systeemwand

Inbouwopening:

h = P - 12
l = L1 + 9

De bevestigingsbeugel kan +17 mm en -23 mm worden verplaatst door het sleufgat

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot een maximale ruimtehoogte van 4,0 m
Montage in lichte systeemwanden en plafondafwerkingen
Luchtaansluiting horizontaal
De verkrijgbare halslengtes zijn afgestemd op standaard gipsplaatdiktes die kunnen worden gerealiseerd met standaard metal stud staanders. Soms zijn wijzigingen in de CW-profielen nodig.
Indien noodzakelijk luchthoeveelheid inregelen met hoeveelheidsinstelling
Gekwalificeerd personeel dient te zorgen voor geschikt bevestigingsmateriaal, afhankelijk van de bouwkundige omstandigheden.

Schematische weergave ter verduidelijking van het inbouwdetail.

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

CHS
