CFE-T-PP

Keuze uit geperforeerd front of lijnrooster front

CFE-T-PP/SC, inbouw in systeemwand

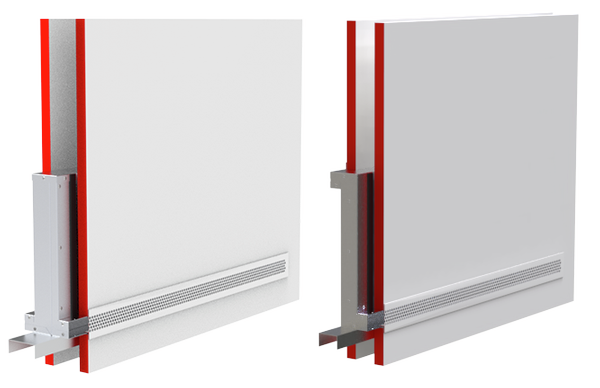

Montage T-bouwvorm in systeemwanden

Montage in lichte systeemwanden met metalen profielen

Online beschikbaar - Nu configureren

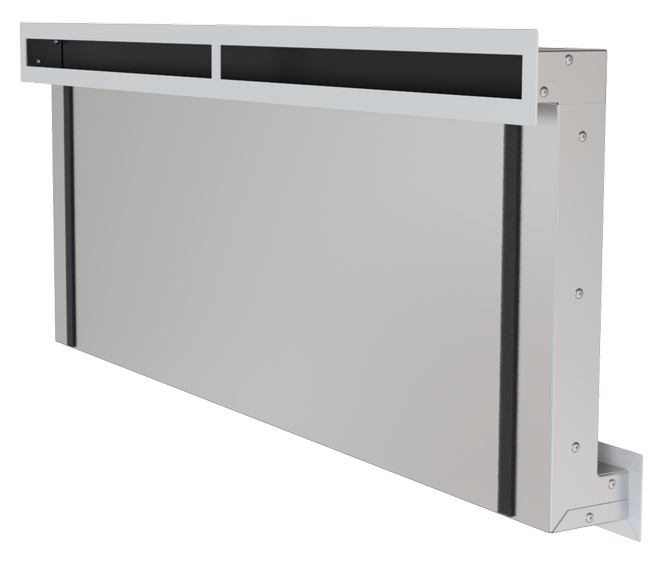

CFE

Veel ontwerpmogelijkheden voor opdrachtgevers en architecten met bijzondere eisen voor architectuur en design

Overstroomelement in verschillende varianten

  • Met uitsparing voor frontrooster - verschillende fronten mogelijk
  • Zonder uitsparing voor frontrooster - veel ontwerpmogelijkheden bij de uitvoering van de muuropening
  • Met geïntegreerde overspraakdemper en isolatie strips voor geluid ontkoppeling
  • Nominale lengte van 550 tot 1175 mm in stappen van 1 mm
  • Nominale hoogte van 290 tot 440 mm in stappen van 1 mm
  • Het grote aantal afmetingen maakt een grote keuze voor verschillende inbouwsituaties mogelijk, met lage drukverliezen en hoge geluidsisolatiewaarden
  • Inbouw in systeemwanden met profielen van 50 mm tot 75 mm breed en een wanddikte van 100 mm tot 125 mm

Optionele uitrusting

  • Frontroosters gepoedercoat in RAL Classic kleur
Update order code
Configuratie opslaan
Uw prijs wordt berekend
Configureer uw product – stap voor stap
    Rapport genereren
    • Technisch ontwerp en selectie
    Update technische gegevens
    • Media
    Order code:
    Bestekstekst:
    Update bestekstekst
    Toon volledige tekst Verberg volledige tekst
    Initialize order code

    Algemene informatie

    Toepassing

    • Overstroom element van de serie CFE is geschikt als overspraak geluiddemper voor overstromende ruimtelucht in comfort installaties.
    • Door hun verscheidenheid aan varianten en hoge flexibiliteit kunnen ze voor vele toepassingen worden gebruikt

    Speciale kenmerken:

    • Verschillende bouwvormen maken individuele en project specifieke toepassing mogelijk
    • lage drukverschillen
    • Overstroomelementen in T- en Z-bouwvorm zonder uitsparing voor een frontrooster zijn geschikt voor systeemwanden met metalen staanders
    • overspraakdemper voor vermindering van de geluidsoverdracht naar de naastgelegen ruimte
    • Aan het overstroomelement zijn isolatie strips bevestigd om geluidsoverdracht via de behuizing te voorkomen.
    • Eenvoudige en snelle montage van de frontroosters nadat de gipsplaatwerk is voltooid
    • Strakke uitvoering van frontroosters dankzij poedercoating volgens de RAL Classic kleuren
    • Overstroom element zonder uitsparing voor frontroosters maakt een continue linieare opstelling mogelijk, een welkome ontwerpoptie voor opdrachtgevers en architecten. Minimaal benodigde vrije doorlaat ≥ 51 %.
    • Nominale lengte en nominale hoogte in stappen van 1 mm verkrijgbaar.

    Nominale groottes

    Nominale lengte LN:

    • 550 tot 1175 mm in stappen van 1 mm

    Nominale hoogte HN:

    • 290 tot 440 mm in stappen van 1 mm

    Uitvoeringen

    CFE-...:

    • -*: in Z- of T-Bouwvorm
    • -*: met of zonder voorziening voor frontrooster
    • -PP: Geperforeerd frontrooster
    • -SC: lijn frontrooster

    Uitvoering

    Oppervlakte frontrooster:

    • Gepoedercoat RAL9010, zuiverwit, GE 50
    • P1: gepoedercoat RAL 9006, wit-aluminium, GE 30
    • P1: gepoedercoat in andere RAL-CLASSIC-kleuren, GE 70

    Constructieve kenmerken

    • Met of zonder uitsparing voor een frontrooster
    • Toepassing van een frontrooster is alleen mogelijk bij de uitvoering met uitsparing voor frontrooster.
    • In nominale lengten van 550 – 1175 mm en nominale hoogten van 290 – 440 mm in mm-stappen verkrijgbaar
    • Het geperforeerd frontrooster -PP heeft een vrije doorlaat van ca. 51%, het gatdiameter is 6mm en de rijen zijn versprongen ten opzichte van elkaar
    • Het lijn frontrooster SC heeft de grootst mogelijke vrije doorlaat voor zeer lage drukverliezen

    Materialen en afwerking

    • Behuizing en fronten van verzinkt staal
    • Geluiddempend materiaal van mineraal wol
    • Isolatie strips op de behuizing van PE-schuim met gesloten celstructuur
    • Frontrooster gepoedercoat RAL9010, GE50
    • P1: Gepoedercoat, kleur volgens RAL Classic

    Mineraalwol:

    • Mineraalwol op de luchtvoerende vlakken afgedekt met glasvezeldoek, erosievast tot 20 m/s
    • Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
    • RAL-keurmerk RAL-GZ 388
    • Onschadelijk voor de gezondheid dankzij de hoge biologische oplosbaarheid volgens richtlijn gevaarlijke stoffen en opmerking Q van de europese richtlijn (EG) Nr. 1272/2008
    • Ongevoelig voor schimmel- of bacteriegroei

    Normen en richtlijnen

    • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.
    • Conform de VDI 6022
    • Geluidsreductie-index volgens DIN EN ISO 10140 und DIN EN ISO 717-1

    Onderhoud

    • Onderhoudsarm, door de constructie en gekozen materialen ongevoelig voor slijtage
      Controle en reiniging volgens VDI 6022

    TECHNISCHE INFORMATIE

    Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

    • FUNCTIE
    • TECHNISCHE GEGEVENS
    • SNELSELECTIE
    • BESTEKOMSCHRIJVING
    • BESTELSLEUTEL
    Schematische weergave, CFE-Z-PP

    1 Behuizing
    2 Geperforeerd frontrooster
    3 Geluiddempend materiaal
    4 Isolatiestrips

    CFE overstroomelement is geschikt voor inbouw in lichte systeemwanden. Door een drukverschil stroomt de lucht, bijvoorbeeld uit een kantoorruimte als afvoerlucht naar een andere ruimte, bijvoorbeeld een gang, een andere binnenruimte of een aangrenzend gebied met een verlaagd plafond. Daar kan de overgestroomde lucht door een centraal afzuigsysteem afgevoerd worden. Met geïntegreerde overspraakdemper voor vermindering van de geluidsoverdracht naar de naastgelegen ruimte. Ter voorkoming van geluidoverdracht via de lichte systeemwand zijn isolatie strips aangebracht op de behuizing

    Nominale lengte

    550 - 1175 in stappen van 1 mm

    Nominale hoogte

    290 - 440 in stappen van 1 mm

    Maximale luchthoeveelheid bij ∆pt = 5 Pa, T-bouwvorm, met frontrooster

    124 m³/h

    Maximale luchthoeveelheid bij ∆pt = 5 Pa, Z-bouwvorm, met frontrooster

    		120 m³/h

    Maximale luchthoeveelheid bij ∆pt = 10 Pa, T-bouwvorm, met frontrooster

    		175 m³/h

    Maximale luchthoeveelheid bij ∆pt = 10 Pa, Z-bouwvorm, met frontrooster

    		169 m³/h

    De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

    Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.


    Gewogen geluidsreductie-index, standaard geluidsdrukniveau en geluidsvermogensniveau, LN = 550, S = 0,019 m2

    Uitvoering

    HN

    Rw [dB]

    Dn,e,w [dB]

    ∆pt = 5 Pa

    ∆pt = 10 Pa

    qv [m³/h]

    Lwa [dB(A)]

    qv [m³/h]

    Lwa [dB(A)]

    CFE-T-SC29013,540,758<158216
    CFE-T-SC34016,043,257

    <15

    		8015
    CFE-T-SC44019,246,454<1577<15
    CFE-T-PP29013,540,749<1570<15
    CFE-T-PP34016,543,748<1568<15
    CFE-T-PP44019,446,647<1566<15
    CFE-Z-SC29013,440,656<157919
    CFE-Z-SC34014,842,055<157819
    CFE-Z-SC44020,848,053<157518
    CFE-Z-PP29013,340,547<156617
    CFE-Z-PP34015,042,246<156517
    CFE-Z-PP44020,848,045<156316


    Gewogen geluidsreductie-index, standaard geluidsdrukniveau en geluidsvermogensniveau, LN = 850, S = 0,030 m2

    Uitvoering

    HN

    Rw [dB]

    Dn,e,w [dB]

    ∆pt = 5 Pa

    ∆pt = 10 Pa

    qv [m³/h]

    Lwa [dB(A)]

    qv [m³/h]

    Lwa [dB(A)]

    CFE-T-SC29013,538,890

    <15

    		12718
    CFE-T-SC34016,041,388<1512417
    CFE-T-SC44019,244,584<1511916
    CFE-T-PP29013,538,876<15108<15
    CFE-T-PP34016,541,874<15105<15
    CFE-T-PP44019,444,773<15103<15
    CFE-Z-SC29013,438,787<1512321
    CFE-Z-SC34014,840,185<1512121
    CFE-Z-SC44020,846,182<1511619
    CFE-Z-PP29013,338,672<1510219
    CFE-Z-PP34015,040,371<1510019
    CFE-Z-PP44020,846,169<159818


    Gewogen geluidsreductie-index, standaard geluidsdrukniveau en geluidsvermogensniveau, LN = 1000, S = 0,035 m2

    Uitvoering

    HN

    Rw [dB]

    Dn,e,w [dB]

    ∆pt = 5 Pa

    ∆pt = 10 Pa

    qv [m³/h]

    Lwa [dB(A)]

    qv [m³/h]

    Lwa [dB(A)]

    CFE-T-SC29013,538,1105

    <15

    		14918
    CFE-T-SC34016,040,6103<1514618
    CFE-T-SC44019,243,899<1514017
    CFE-T-PP29013,538,190<1512715
    CFE-T-PP34016,541,187<15124<15
    CFE-T-PP44019,444,085<15121<15
    CFE-Z-SC29013,438,0102<1514422
    CFE-Z-SC34014,839,4100<1514221
    CFE-Z-SC44020,845,496<1513620
    CFE-Z-PP29013,337.985<1512020
    CFE-Z-PP34015,039,683<1511719
    CFE-Z-PP44020,845,481<1511519


    Gewogen geluidsreductie-index, standaard geluidsdrukniveau en geluidsvermogensniveau, LN = 1175, S = 0,041 m2

    Uitvoering

    HN

    Rw [dB]

    Dn,e,w [dB]

    ∆pt = 5 Pa

    ∆pt = 10 Pa

    qv [m³/h]

    Lwa [dB(A)]

    qv [m³/h]

    Lwa [dB(A)]

    CFE-T-SC29013,537,4124

    <15

    		17519
    CFE-T-SC34016,039,9121<1517118
    CFE-T-SC44019,243,1116<1516417
    CFE-T-PP29013,537,4105<1514916
    CFE-T-PP34016,540,4103<1514515
    CFE-T-PP44019,443,3100<15142<15
    CFE-Z-SC29013,437,3120<1516922
    CFE-Z-SC34014,838,7118<1516722
    CFE-Z-SC44020,844,7113<1516021
    CFE-Z-PP29013,337,2100<1514121
    CFE-Z-PP34015,038,998<1513820
    CFE-Z-PP44020.844,795<1513519

    Bestekomschrijving

    Overstroomelement met overspraakdemper is geschikt voor overstromende ruimtelucht naar aangrenzende ruimten in comfort installaties

    Het overstroomelement is als rechthoekige constructie in Z-bouwvorm of T-bouwvorm verkrijgbaar. De nominale hoogte en de nominale lengte zijn vrij te kiezen (in stappen van 1 mm) binnen de vermelde bereiken. Het overloopelement kan daardoor optimaal worden aangepast aan bouwkundige omstandigheden.

    De uitvoering zonder uitsparing voor een frontrooster bied de opdrachtgever en de architect de mogelijkheid voor verschillende ontwerpopties, zolang er maar rekening houden met de vereiste vrije oppervlakte van ≥ 51%. Bij de uitvoering met uitsparing voor een frontrooster, kan tussen verschillende fronten gekozen worden. Het geperforeerd rooster heeft een vrije doorlaat van ca. 51 % Gatdiameter is 6 mm, de rijen zijn versprongen ten opzichte van elkaar.

    De roosterfronten kunnen na het sluiten van de systeemwanden eenvoudig en snel gemonteerd worden.

    Het overstroom element wordt geleverd met geïntegreerde overspraakdemper voor vermindering van geluidsoverdracht naar de naastgelegen ruimte. Om geluidsoverdracht via de behuizing te minimaliseren zijn isolatie strips op de behuizing aangebracht.

    Voor ruimtebesparende of verborgen inbouw in lichte systeemwanden.

    Geluidvermogen van het stromingsgeluid gemeten volgens DIN EN ISO 5135.

    Geluidsreductie-index volgens DIN EN ISO 10140 und DIN EN ISO 717-1

    Behuizing en fronten van verzinkt staal

    Geluiddempend materiaal van mineraal wol

    Mineraalwol:

    • Mineraalwol op de luchtvoerende vlakken afgedekt met glasvezeldoek, erosievast tot 20 m/s
    • Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
    • RAL-keurmerk RAL-GZ 388
    • Onschadelijk voor de gezondheid dankzij de hoge biologische oplosbaarheid volgens richtlijn gevaarlijke stoffen en opmerking Q van de europese richtlijn (EG) Nr. 1272/2008
    • Ongevoelig voor schimmel- of bacteriegroei


    Gelijkwaardigheidscriteria

    • Verschillende bouwvormen en groottes maken individuele project specifieke oplossingen mogelijk
    • lage drukverschillen
    • Het overstroom element in Z-bouwvorm wordt geleverd zonder een uitsparing voor een frontrooster en is geschikt voor dunne lichtgewicht scheidingswanden met metalen staanders.
    • Geïntegreerde overspraakdemper voor vermindering van geluidsoverdracht naar de naastgelegen ruimte
    • Minimalisatie van geluidsoverdracht via de behuizing door toepassing isolatie strips op de behuizing
    • Frontrooster gepoedercoat in een RAL Classic kleur


    Uitvoeringen

    Oppervlakte frontrooster:

    • Gepoedercoat RAL9010, zuiverwit, GE 50
    • P1: gepoedercoat RAL 9006, wit-aluminium, GE 30
    • P1: gepoedercoat in andere RAL-CLASSIC-kleuren, GE 70


    Technische gegevens

    • Nominale lengte: 550 – 1175 mm (in stappen van 1 mm)
    • Nominale hoogte: 290 – 440 mm (in stappen van 1 mm)
    • Maximale luchthoeveelheid ∆pt = 5 Pa: 124 m³/h
    • Maximale luchthoeveelheid ∆pt = 10 Pa: 175 m³/h


    Selectiegegevens

    • LWA [dB(A)]
    • qv [m³/h]
    • Δpt [Pa]
    • Dn, e, w [dB]
    • Rw [dB]
    CFE–T–SC/850 × 340/P1 - RAL 9016
    |||||
    12345


    1 Serie
     Overstroomelement

    2 Uitvoering
    Z Z-bouwvorm
    T T-bouwvorm

    3 Luchtinblaas
    Geen opgaaf: zonder uitsparing voor frontrooster

    Met uitsparing voor frontrooster
     Geperforeerd frontrooster
     Lijn frontrooster

    4 Nominale grootte [mm]
    Nominale lengte × nominale hoogte

    Nominale lengte LN
    550 – 1175

    Nominale hoogte HN
    290 – 440

    5 Oppervlak plaat
    Geen vermelding: gepoedercoat, RAL 9010 (wit)
    P1 gepoedercoat, RAL Classic-kleur opgeven

    Glansgraad
    RAL 9010 GE 50
    RAL 9006 GE 30
    Alle overige RAL-kleuren GE70 (uitgezonderd fluorescerende kleuren)Bestelvoorbeeld: CFE-Z-SC/1000x340
    UitvoeringZ-bouwvorm
    ToevoerroosterLijn frontrooster
    Nominale grootteNominale lengte 1000 mm, nominale hoogte 340 mm
    OppervlakGepoedercoat RAL 9010 (wit), ca. glansgraad GE 50

    Varianten, Gewichten, Productdetails

    • VARIANTEN
    • GEWICHTEN
    • PRODUCTDETAILS
    Geperforeerd front

    LN

    		 Frontrooster PP/SC Behuizing T-bouwvormBehuizing Z-bouwvorm

     zonder uitsparing voor frontrooster

     Met uitsparing voor frontrooster

     zonder uitsparing voor frontrooster

     Met uitsparing voor frontrooster

    HN=290

    HN=340

    HN=440

    HN=290

    HN=340

    HN=440

    HN=290

    HN=340

    HN=440

    HN=290

    HN=340

    HN=440

    5500,34,65,46,84,95,77,22,63,04,0303,54,3
    8500,56,98,010,37,48,510,84,04,65,84,55,26,4
    10000,68,09,412,08,610,012,64,65,46,85,36,07,5
    11750,79,411,014,010,011,614,75,46,28,06,27,08,7

    Inbouw en inbedrijfname

    • Bij voorkeur toe te passen tot een maximale ruimtehoogte van 4,0 m
    • Montage in lichte systeemwanden
    • Sommige lengten passen bij de gebruikelijke afstanden van de metalen staanders, terwijl in andere situaties aanpassingen van de metalen staanders nodig zullen zijn.
    • Geschikt bevestigingsmateriaal en aanvullend materiaal om geluidsoverdracht te voorkomen dient door derden te worden verstrekt. De afbeeldingen zijn schematisch en dienen slechts ter illustratie.


    Schematische weergave ter verduidelijking van het inbouwdetail.

    Downloads

    Product informatie

    • Website printout CFE

    • Productdocumentatie CFE

      CFE_PD_2022_12_07_DE_nl Productdocumentatie 8,6 MB pdf
    production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

    Deel deze pagina

    Beveel deze pagina aan

    U kunt deze pagina delen door de link te delen.

    Velden met een ster (*) zijn verplichte velden.

    Contact

    Bedankt voor uw bericht!

    Uw aanbeveling is verzonden naar de ontvanger.

    Contact

    Wij zijn er om u te helpen.

    Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
    Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

    Attachment (max. 10MB)
    Uw bericht
    Uw bericht voor

    Velden met een ster (*) zijn verplichte velden.

    Contact

    Bedankt voor uw bericht!

    Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
    Onze service-afdeling neemt contact met u op.
    Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
    Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

    Contact

    Wij zijn er om u te helpen.

    Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
    Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

    Attachment (max. 10MB)
    Uw bericht
    Uw bericht voor

    Velden met een ster (*) zijn verplichte velden.

    Contact

    Bedankt voor uw bericht!

    Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
    Onze service-afdeling neemt contact met u op.
    Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
    Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

    TROX Logo
    Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.
    Cookie-instellingen
