VERSCHILDRUKTRANSMITTER GT-VM-DS3
STATISCHE TRANSMITTER
SERIE VMRK MET AANBOUWGROEP XTS
SERIE VMR MET AANBOUWGROEP XTS
SERIE VME MET AANBOUWGROEP XTS

XTS

EFFECTIEVE VERSCHILDRUKTRANSMITTER VOOR VERONTREINIGDE LUCHT – BIJVOORBEELD IN AFVOERLUCHT TOEPASSINGEN

Verschildruktransmitter volgens het statische meetprincipe voor volumestroommeters van de series VME, VMR en VMRK

  • Gebruik voor airconditioningsystemen, met schone en vervuilde lucht
  • Analoog signaal van de werkelijke waarde voor bewaking en evaluatie door het gebouwbeheersysteem
  • Meetwaarderegistratie voor weergave van de volumestroom of beheer van een slave-controller
  • Geschikt voor constante en variabele volumestromen
  • Geen inbedrijfstelling door fabrieksparametrering
  • Geïntegreerd display voor debietindicatie (l/s of m³/h)

Algemene informatie

Toepassing

  • Bepaling van volumestromen voor doorgifte en verwerking als elektrisch signaal voor bewaking of nasturing
  • Meting van een effectieve druk en omzetting van de werkelijke volumestroomwaarde in een analoog spanningssignaal
  • Voor gebruik in schone lucht en vooral vervuilde lucht
  • Zender in de fabriek geparametreerd op de apparaatconstante (C-waarde) van het meetapparaat

Koppeling

  • Analoge interface met instelbaar signaalspanningsbereik

Signaal spanningsbereik

  • 0-10VDC
  • 2-10VDC

Componenten en eigenschappen

  • Verschildruktransmitter met statisch meetprincipe
  • Aansluitkabel met 3 aders, ca. 0,9 m, halogeenvrij
  • Geïntegreerd display
  • Locatie onafhankelijk

Uitvoering

Type GT-VM-DS3 voor volumestroommeter

  • Voor VME, VMR, VMRK alle afmetingen

Installatie

  • Volledig geparametreerd in de fabriek
  • Aanpassingswerkzaamheden door de klant zijn niet nodig

Complementaire producten

  • Instelapparaat GUIV-A
  • PC-software WIN-VAV

Technische informatie

Functie, Bestekomschrijving, Bestelsleutel

  • FUNCTIE
  • BESTEKOMSCHRIJVING
  • BESTELSLEUTEL

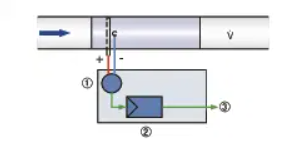

Werkingsprincipe van het volumestroommeetapparaat: bijv. VMRK
① Drukverschiltransmitter (statisch meetprincipe)
② Transmitter voor het omzetten van het effectieve druksignaal in een volumestroomsignaal
③ Analoog signaal werkelijke waarde
De volumestroom wordt gemeten door een effectieve druk te meten. Hiervoor bevat het volumestroommeetapparaat een effectieve druksensor. De verschildruk wordt omgezet in een spanningssignaal door een verschildruktransmitter met een statisch meetprincipe. De werkelijke volumestroomwaarde is beschikbaar als spanningssignaal. Door de fabrieksinstelling komt 10 V DC altijd overeen met de nominale volumestroom (qvnenn). Spanningsbereiken worden in de zender opgeslagen.
Categorie

  • Meetapparaat voor volumestroom

Toepassing

  • Verwerving van een constante of variabele werkelijke volumestroomwaarde
    bijv. voor aansluiting op het gebouwbeheersysteem voor bewaking of integratie in een ruimtebalans.

Toepassingsgebied

  • Verschildruktransmitter met statisch meetprincipe voor vervuilde lucht in ventilatie- en airconditioningsystemen


Installatiepositie

  • Beide richtingen

Aansluiting

  • Aansluitkabel met 3 aders, halogeenvrij

Voeding

  • 24VAC/DC

Interface

  • Analoog signaal 0 – 10 V of 2 – 10 V DC


Interface-informatie

  • Actuele waarde debiet

Speciale functies

  • Display voor weergave van de actuele volumestroomwaarde (m³/h of l/s) en voor instelling van de signaalkarakteristiek en de volumestroomeenheid

Parametrering

  • Specifieke parameters voor het meetapparaat zijn in de fabriek geparametreerd
  • Signaalkarakteristiek in de fabriek geparametreerd
  • Instelling achteraf op het apparaat zelf of met optionele tools: instelapparaat, pc-software (elk bedraad)

Leveringsconditie

  • Elektronische zender af fabriek op het meetapparaat gemonteerd
  • Fabrieksparametrering en ventilatietesten; gecertificeerd met sticker
ME–P1/600×400/XTS/0
|||||
13579


1 Serie
VME Volumestroommeetapparaat


3 Materialen
Geen vermelding: verzinkt plaatstaal (basisuitvoering)
P1 oppervlak gepoedercoat RAL 7001, zilvergrijs

5 Nominale maat [mm]
B × H

7 Aanbouwdelen (besturingscomponent)
XTS verschildruktransmitter met statisch meetprincipe en display

9 Signaal spanningsbereik
0 0 - 10VDC
2 2-10Vdc

Bestelvoorbeeld: VME-P1/400×300/XTS/0

Materiaalafwerking: met poedercoating
Nominale maat: 400 × 300 mm
Aanbouwdeel: drukverschiltransmitter met statisch meetprincipe en display
Bedrijfsmodus: signaal spanningsbereik 0 – 10 V DC komt overeen met 0 – qvnenn
Signaalspanningsbereik: 0 – 10 V DC

Varianten

  • Varianten
VERSCHILDRUKTRANSMITTER GT-VM-DS3

① Drukverschiltransmitter
② Aansluiting voor verschildruk
③ Weergave
④ Instelpotentiometer
⑤ Selectie instelmenu

Technische data

  • Technische data
VERSCHILDRUKMETER GT-VM-DS3

Verschildruktransmitter voor volumestroommeters

TypeArtikelnummerVolumestroommeters
GT-VM-DS3A00000047145VME, VMR, VMRK


Drukverschiltransmitter GT-VM-DS3

Meetprincipestatisch meetprincipe, positie-onafhankelijk
Voedingsspanning24 V AC/DC ± 20 %, 50/60 Hz
Stroomvereisten (bediening/slaapstand)

0,5 W

Benodigd vermogen dimensionering

1,5 VA

Uitgang werkelijke waarde signaal0 – 10 V DC of 2 – 10 V DC; max. 0,5 mA
BeschermingsklasseIII (veiligheid extra lage spanning)
Waterdichtheid

IP 54

EMVEMV naar 2014/30/EU
Gewicht

0,15 kg


Omvang van de functieweergave

Weergavefuncties

  • Werkelijke waarde volumestroom
    (eenheid optioneel m³/h, l/s)
  • Weergave via 3-tekens display met plaatswaardemarkering


Instellingsopties

  • Eenheid van volumestroomweergave m³/h of l/s
  • Signaalspanningsbereik 0 - 10 V of 2 - 10 V DC

Downloads

Product informatie

  • Website printout XTS

  • Product Data Sheet XTS

    XTS_PD_2021_07_08_DE_de Product Data Sheet 690 KB pdf
