AIRNAMIC

AIRNAMIC-R/400L

Vierkant frontrooster met vierkante aansluitkast

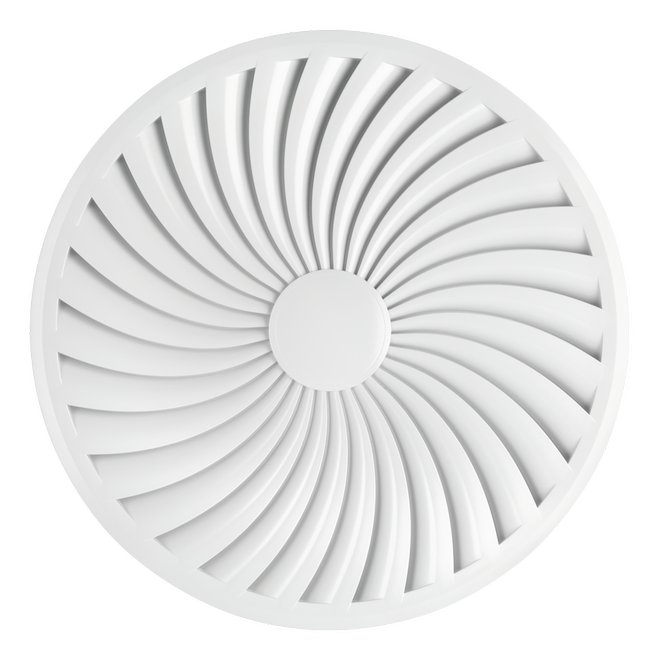

Ronde frontroosters met ronde aansluitkast

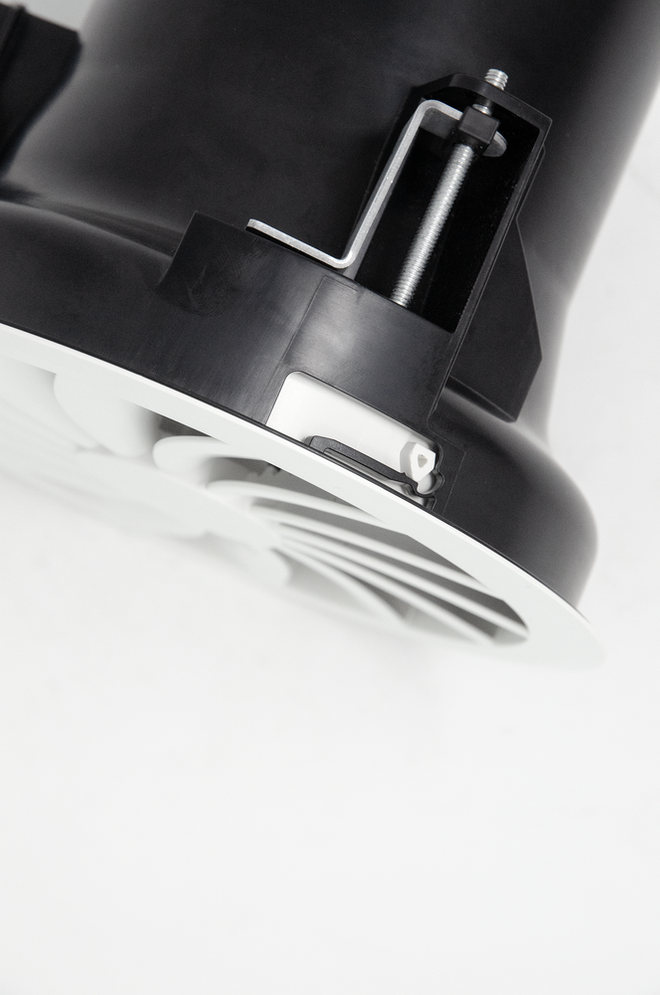

Rond wervelrooster met aansluittuit voor verticale aansluiting

Vlak uitlopende rand (afgebeeld in een gesloten plafond)

Driedimensionaal gebogen lamelcontour

Online beschikbaar - Nu configureren

AIRNAMIC

VOOR HOGE EISEN AAN TECHNIEK, COMFORT EN DESIGN.

Ronde en vierkante wervelroosters met vaste lamellen voor grote luchthoeveelheden met laag geluidvermogen en drukverlies door innovatieve kunststoftechnologie

Nominale groottes 160, 250, 300, 400, 600, 625
Luchthoeveelheidsbereik 5 – 385 l/s of 16 – 1386 m³ /h
Frontrooster van kunststof, met overlappende, driedimensionaal gevormde lamellen voor optimale wervelwerking en hoge inductie
Voor toevoer- en afvoerlucht
Voor constante en variabele luchthoeveelheden
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Frontrooster met vlak uitlopende rand - hoogte 3 mm - geen opkanting
Aansluitkast met akoestisch geoptimaliseerde inregelklep
Aansluittuit voor nominale grootte 160 en 250 voor snelle, eenvoudige en directe aansluiting
Frontrooster kan zonder gereedschap gemonteerd worden met bajonetbevestiging bij groottes 160 en 250 in combinatie met de aansluittuit

Optionele uitrusting en toebehoren

Zichtzijde van het frontrooster in kleuren volgens RAL CLASSIC

Initialize order code

Algemene informatie

Toepassing

Wervelroosters als toevoer- en afvoerrooster voor comfortruimtes
Esthetisch element voor opdrachtgevers en architecten met bijzondere eisen voor architectuur en design
Wervelvormige horizontale uitblaas voor mengventilatie
Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
Voor constante en variabele luchthoeveelheden
Voor toevoerluchttemperatuurverschillen van –12 - +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor alle soorten plafondsystemen
Met randverbreding ook vrijhangende plaatsing mogelijk (bij toevoer)

Speciale kenmerken:

Frontrooster van kunststof, met overlappende, driedimensionaal gevormde lamellen voor optimale wervelwerking en hoge inductie
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Frontrooster met vlak uitlopende rand - hoogte 3 mm - geen opkanting
Aansluitkast met horizontale aansluiting, voor toevoerlucht met geoptimaliseerd luchtverdeelelement voor gelijkmatige doorstroming van het frontrooster
Verticale aansluiting voor nominale grootte 160 en 250
Frontrooster kan zonder gereedschap gemonteerd worden combinatie met de aansluittuit bij grootte 160 en 250 met bajonetsluiting

Nominale groottes

Q: 300L, 300H, 600, 625
R: 160, 250, 400L, 400H, 600

Uitvoeringen

AIRNAMIC-Q: vierkant frontrooster met vierkante aansluitkast (Nominale grootte 300, 600 en 625)
AIRNAMIC-R: rond frontrooster met ronde aansluitkast (Nominale grootte 250, 400, 600) of aansluittuit (Nominale grootte 160 en 250)
AIRNAMIC-*-Z: Toevoer
AIRNAMIC-*-A: Afvoer

Aansluiting

Horizontale aansluiting
Verticale resp. directe aansluiting

Constructieve kenmerken

Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180

Vierkante aansluitkast met horizontale aansluiting voor nominale grootte 300L, 300H, 600 en 625

Aansluittuit van zwart ABS-materiaal
Ril voor lipafdichting altijd aanwezig
Lipafdichting en inregelklep af fabriek gemonteerd
Aansluitkast met luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Ronde aansluitkast met horizontale aansluiting voor nominale grootte 250, 400L, 400H en 600

Aansluittuit van zwart ABS-materiaal
Ril voor lipafdichting altijd aanwezig
Later aanbrengen lipafdichting mogelijk
Lipafdichting en inregelklep en lipafdichting
Aansluitkast met luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Aansluittuit voor verticale en directe aansluiting voor nominale grootte 160 en 250

Aansluittuit van zwart ABS-materiaal
Bevestiging frontrooster zonder gereedschap
In het bijzonder geschikt voor inbouw in gesloten plafondsystemen

Materialen en afwerking

Frontrooster, aansluittuit en inregelklep van kunststof ABS, volgens UL 94, V-0, vlamwerend
Aansluitkast en traverse van verzinkt staalplaat
Luchtverdeelelement van polyester
Frontrooster gelakt, RAL 9010, wit
S1: gelakt, kleur volgens RAL CLASSIC

Normen en richtlijnen

Geluidvermogen van het stromingsgeluid gemeten volgens EN ISO 5135

Onderhoud

Onderhoudsarm, door de constructie en gekozen materialen ongevoelig voor slijtage
Controle en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Schematische weergave, AIRNAMIC met aansluitkast voor horizontale aansluiting

① Frontrooster
② Middenschroefbevestiging met sierdop
③ Aansluitkast
④ Traverse
⑤ Luchtverdeelelement (Z: toevoer)
⑥ Ophanglip
⑦ Aansluittuit
⑧ Dubbele lipafdichting
⑨ Inregelklep

Wervelroosters voeren de lucht wervelend toe in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met wervelroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

Wervelroosters serie AIRNAMIC hebben vaststaande lamellen met een driedimensionaal gevormd profiel. Daarmee zijn grote luchthoeveelheden met kleine geluidvermogens mogelijk. Het toevoertemperatuurverschil kan –12 tot +10 K zijn.

Een inregelklep vereenvoudigt het inregelen van de luchthoeveelheid.

Om architectonische redenen kan de serie AIRNAMIC ook als afvoerrooster toegepast worden. Het luchtverdeelelement is dan niet aanwezig.

Nominale grootten	160, 250, 300, 400, 600, 625 mm
Minimale luchthoeveelheid, bij Δt_z = -6 K	5 – 76 l/s of 16 – 274 m³/h
Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A)	44 – 385 l/s of 159 – 1386 m³/h
Toevoerluchttemperatuurverschil	-12 – 10 K

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidsvermogens en drukverschillen. De minimale luchthoeveelheden gelden voor een toevoerlucht temperatuurverschil van - 6 K. De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand. Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

AIRNAMIC-Q-Z-H (toevoer) geluidvermogen en drukverlies

NG	qv [l/s]	qv [m³/h]	0°		45°		90°
NG	qv [l/s]	qv [m³/h]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
300L	13	47	1	<15	2	<15	2	<15
300L	40	144	9	24	16	24	23	24
300L	68	245	27	37	45	38	65	39
300L	95	342	53	50	89	51	127	51
300H	16	58	1	<15	2	<15	4	<15
300H	55	198	15	22	27	24	41	27
300H	90	324	41	37	72	39	111	42
300H	130	468	86	50	150	51	232	54
600, 625	76	274	3	<15	7	<15	13	18
600, 625	180	648	18	24	41	31	72	41
600, 625	285	1026	44	40	102	47	180	58
600, 625	385	1386	80	50	185	59	329	71

0°, 45°, 90°: Klepstand

AIRNAMIC-R-Z-H (toevoer), geluidvermogen en drukverlies

NG	qv [l/s]	qv [m³/h]	0°		45°		90°
NG	qv [l/s]	qv [m³/h]	Δpt [Pa]	LWA [dB(A)]	Δpt [Pa]	LWA [dB(A)]	Δpt [Pa]	LWA [dB(A)]
250	12	42	2	<15	2	<15	2	<15
250	42	152	20	29	25	29	32	29
250	73	262	59	42	75	42	95	42
250	103	373	119	50	151	50	191	50
400L	17	61	1	<15	1	<15	2	<15
400L	55	198	9	25	14	25	20	29
400L	95	342	27	38	41	39	59	41
400L	135	486	55	50	82	51	118	52
400H	24	86	1	<15	2	<15	4	<15
400H	75	270	14	26	21	28	34	28
400H	130	468	41	40	64	40	101	44
400H	180	648	79	50	123	50	193	54
600, 625	57	205	2	<15	4	<15	8	<15
600, 625	160	576	17	27	35	28	60	36
600, 625	265	954	47	40	97	45	163	54
600, 625	365	1314	89	50	185	58	310	66

0°, 45°, 90°: Klepstand

AIRNAMIC-R-Z-V (toevoer), geluidvermogen en drukverlies

NG	qv [l/s]	qv [m³/h]	Δpₜ [Pa]	LWA [dB(A)]
160	5	16	1	<15
160	18	64	13	26
160	31	111	39	40
160	44	159	80	50
250	12	42	1	<15
250	44	159	11	24
250	77	277	33	40
250	109	394	68	50

Bestekomschrijving

Wervelroosters met vierkant of rond frontrooster voor het hogere comfortbereik met bijzondere eisen aan architectuur en design. Als luchttoevoer- en afvoerrooster. Goede luchttechnische en akoestische werking door lamellen met aerodynamisch geoptimaliseerde vorm voor wervelvormige horizontale inblaas met hoge inductie. Voor inbouw in verlaagde plafonds. Rooster gereed voor montage, opgebouwd uit het frontrooster en een aansluitkast of aansluittuit. Aansluitkast met horizontale aansluiting, traverse en boringen of ophanglippen voor ophangen, met inregelklep en lipafdichting op de aansluittuit, bij toevoer met luchtverdeelelement. Alternatief aansluittuit voor nominale grootte 160 en 250 voor directe aansluiting en montage van frontrooster zonder gereedschap. Middenschroefbevestiging van het frontrooster aan de traverse, afgedekt met een sierdop of frontrooster. De aansluittuiten passen op ronde luchtkanalen volgens EN 1506 of EN 13180. Geluidvermogen van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken:

Frontrooster van kunststof, met overlappende, driedimensionaal gevormde lamellen voor optimale wervelwerking en hoge inductie

Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend

Frontrooster met vlak uitlopende rand - hoogte 3 mm - geen opkanting

Aansluitkast met horizontale aansluiting, voor toevoerlucht met geoptimaliseerd luchtverdeelelement voor gelijkmatige doorstroming van het frontrooster

Verticale aansluiting voor nominale grootte 160 en 250

Frontrooster kan zonder gereedschap gemonteerd worden combinatie met de aansluittuit bij grootte 160 en 250 met bajonetsluiting

Materialen en afwerking

Frontrooster, aansluittuit en inregelklep van kunststof ABS, volgens UL 94, V-0, vlamwerend

Aansluitkast en traverse van verzinkt staalplaat

Luchtverdeelelement van polyester

Frontrooster gelakt, RAL 9010, wit

S1: gelakt, kleur volgens RAL CLASSIC

Technische gegevens

Nominale groottes: 160, 250, 300, 400, 600, 625 mm

Minimale luchthoeveelheid, bij Δt_z = -6 K: 5 – 76 l/s of 16 – 102 m³/h

Maximale luchthoeveelheid, bei LWA ≅ 50 dB(A): 44 – 385 l/s of 159 – 1386 m³/h

Toevoerluchttemperatuurverschil: -12 – +10 K

AIRNAMIC	–	R	–	Z	–	H	/	400H	/	S1 - RAL…
\|		\|		\|		\|		\|		\|
1		2		3		4		5		6

1 Serie
AIRNAMIC Wervelrooster

2 Bouwvorm
Bepaalt de variant van de aansluitkast
R rond
Q vierkant

3 Installatie
Z Toevoerlucht
A Afvoerlucht

4 Aansluiting
V verticaal
H horizontaal

5 Nominale grootte [mm]
Bouwvorm R
160, 250, 400L, 400H, 600

Bouwvorm Q
300L, 300H, 600, 625

L – kleine luchthoeveelheid
H - grote luchthoeveelheid

6 Oppervlak
Geen opgaaf: gelakt, RAL 9010 (wit)
S1 gelakt, RAL-CLASSIC kleur opgeven

Bestelvoorbeeld: AIRNAMIC–R–Z-H/400H

Bouwvorm	rond
Installatie	Toevoerlucht
Aansluiting	Horizontaal
Nominale grootte	400H
Oppervlak	RAL 9010, wit

Uitvoeringen, Afmetingen en gewichten, Productdetails

AIRNAMIC-Q/600

Uitvoering 1

Wervelrooster met vierkant frontrooster
Aansluitkast met horizontale aansluiting

Uitvoering 2

Wervelrooster met rond frontrooster
Met aansluitkast voor horizontale aansluiting, nominale grootte 250 – 600
Met aansluiting voor verticale aansluiting, nominale grootte 160 en 250

AIRNAMIC-Q met horizontale aansluitkast

NG	□Q₁	H₁	□Q₃	H₃	∅D	A	C	①	m [kg]
300L	298	3	290	250	158	139	60	AK-H-Q/300	3
300H	298	3	290	250	158	139	60	AK-H-Q/300	3
600	598	3	567	345	248	194	60	AK-H-Q/600	8,7
625	623	3	567	345	248	194	60	AK-H-Q/600	8,7

NG	ØD₁	H₁	ØD₃	H₃	ØD	A	C	①	m [kg]
NG	ØD₁	H₁	ØD₃	H₃	ØD	A	C	①	m [kg]
250	250	3	274	293	158	189	60	AKR1*	2,4
400L	400	3	362	290	198	166	60	AKR2	4
400H	400	3	362	290	198	166	60	AKR2	4
600	600	3	573	344	248	195	60	AKR5	7,5

NG	ØD₁	H₁	ØD₃	H₃	ØD₄	A₁	ØD	C
NG	ØD₁	H₁	ØD₃	H₃	ØD₄	A₁	ØD	C
160	160	3	144	117	146	0,5 – 30	98	50
250	250	3	222	117	225	0,5 – 30	158	50

NG	□Q₂	□Q₁	A_eff [m²]
300L	262	298	0,0139
300H	262	298	0,0175
600	539	598	0,0616
625	539	623	0,0616

NG	∅D₁	∅D₂	A_eff [m²]
160	160	132	0,0036
250	250	210	0,0098
400L	400	352	0,0186
400H	400	352	0,0258
600	600	546	0,0504

Inbouw in systeemplafond

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Vrijhangende plaatsing alleen met randverbreding (bij toevoer)
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Opmerking: De afbeeldingen zijn schematisch ter verduidelijking van de inbouwdetails.

Downloads

Product informatie

Website printout AIRNAMIC
Product Data Sheet AIRNAMIC

AIRNAMIC_PD_2022_04_25_DE_nl 22 MB pdf

Brochures

Stil. Licht. Elegant. - AIRNAMIC

SF_2022_02_Airnamic-2022_DE_nl_web Brochure 2 MB pdf

Certificaten

Declaration of hygiene conformity Type AIRNAMIC

AIRNAMIC_HC_2020_06_08_DE_en Hygiene certificate 1,6 MB pdf
Non-CE Manufacturer's statement AIRNAMIC

AIRNAMIC_NotCE_2022_02_08_14_22_20_DE_en Certificate 1,6 MB pdf

Bedieningshandleiding

Montage-instructie

AIRNAMIC_IM_A00000090684_V1_2022_04_NL_nl 670 KB pdf

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

NG	qv [l/s]	qv [m³/h]	Δpₜ [Pa]	LWA [dB(A)]
160	5	16	1	<15
160	18	64	13	26
160	31	111	39	40
160	44	159	80	50
250	12	42	1	<15
250	44	159	11	24
250	77	277	33	40
250	109	394	68	50

NG	qv [l/s]	qv [m³/h]	Δpₜ [Pa]	LWA [dB(A)]
160	5	16	1	<15
160	18	64	13	26
160	31	111	39	40
160	44	159	80	50
250	12	42	1	<15
250	44	159	11	24
250	77	277	33	40
250	109	394	68	50

AIRNAMIC

VOOR HOGE EISEN AAN TECHNIEK, COMFORT EN DESIGN.

Algemene informatie

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Uitvoeringen, Afmetingen en gewichten, Productdetails

Downloads

Product informatie

Website printout AIRNAMIC

Product Data Sheet AIRNAMIC

Brochures

Stil. Licht. Elegant. - AIRNAMIC

Certificaten

Declaration of hygiene conformity Type AIRNAMIC

Non-CE Manufacturer's statement AIRNAMIC

Bedieningshandleiding

Montage-instructie

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING

NG	qv [l/s]	qv [m³/h]	Δpₜ [Pa]	LWA [dB(A)]
160	5	16	1	<15
160	18	64	13	26
160	31	111	39	40
160	44	159	80	50
250	12	42	1	<15
250	44	159	11	24
250	77	277	33	40
250	109	394	68	50
