FD-Q

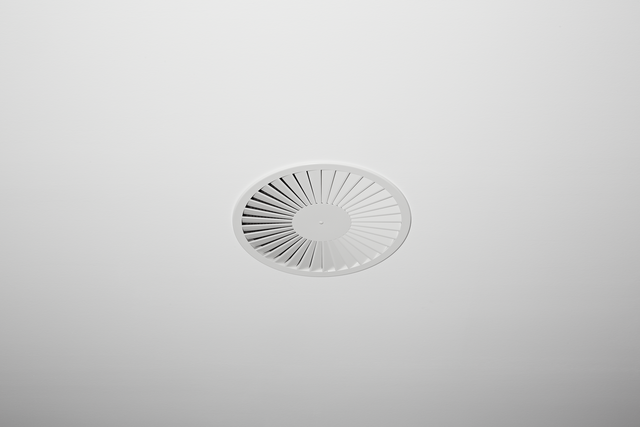

Rond frontrooster met ronde aansluitkast

Vierkant frontrooster met vierkante aansluitkast

Rond frontrooster met ronde aansluitkast en verticale aansluiting

Wervelvormige, horizontale uitblaas

TYPE FD

Voor comfortruimten, met vaste lamellen

Ronde en vierkante wervelroosters met hoge inductie voor hoge luchtwisselingen

Nominale grootten 300, 400, 500, 600, 625
Luchthoeveelheidsbereik 9 – 235 l/s of 31 – 846 m³/h
Frontrooster van gepoedercoat verzinkt staalplaat
Voor toevoer- en afvoerlucht
Voor constante en variabele luchthoeveelheden
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
Hoge ventilatievouden bij plaatsing in rijen met minimale hartafstand van 0,9 m mogelijk
Ideaal voor comfortruimten
Ronde frontroosters kunnen eenvoudig en zonder gereedschap in een ronde aansluitkast met horizontale aansluiting gemonteerd worden

Optionele uitrusting en toebehoren

Zichtzijde van het frontrooster in kleuren volgens RAL Classic
Vierkante aansluitkast met inregelklep, koordbediening en meetnippel

Initialize order code

Algemene informatie

Toepassing

Wervelroosters serie FD voor toevoer- en afvoerlucht in comfortruimtes
Esthetisch element voor opdrachtgevers en architecten met bijzondere eisen voor architectuur en design
Wervelvormige horizontale uitblaas voor mengventilatie
Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
Voor constante en variabele luchthoeveelheden
Voor toevoerluchttemperatuurverschillen van –12 - +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor alle soorten plafondsystemen
Met randverbreding ook vrijhangende plaatsing mogelijk (bij toevoer)

Speciale kenmerken:

Hoge inductie voor snelle afbouw van het toevoertemperatuurverschil en de luchtsnelheid
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Luchtaansluiting horizontaal en verticaal
Hoge luchtwisselingen bij plaatsing in banen met minimale hartafstand van 0,9 m mogelijk

Nominale groottes

300, 400, 500, 600, 625

Uitvoeringen

FD-Q: vierkant frontrooster
FD-R: rond frontrooster
FD-*-Z: Toevoer
FD-*-A: Afvoer

Aansluiting

H: horizontale aansluiting
V: verticale aansluiting

Toebehoren

Lipafdichting

Bij de ronde aansluitkast met horizontale aansluiting is de lipafdichting alleen in combinatie met de inregelklep verkrijgbaar. Bij de overige kan deze altijd als optie gekozen worden

Aanbouwdelen

M: Hoeveelheidsinstelling

MN: Meetnippel en inregelklep met trekkoord voor hoeveelheidsinstelling bij gemonteerd frontrooster (alleen bij vierkante aansluitkast mogelijk)

Constructieve kenmerken

Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180

Vierkante aansluitkasten en aansluitkasten met verticale aansluiting

Met aansluittuit van verzinkt staalplaat
Alleen met ril, als lipafdichting gekozen is

Ronde aansluitkasten met horizontale aansluiting

Aansluittuit van zwart ABS-materiaal
Ril voor lipafdichting altijd aanwezig
Later aanbrengen lipafdichting mogelijk

Aansluitkast met luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)

Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Materialen en afwerking

Frontrooster van verzinkt staalplaat

Q; R: Aansluitkast van verzinkt staalplaat inclusief traverse van verzinkt staalplaat voor montage van het frontrooster

Aansluitkasten met verticale aansluiting en vierkante aansluitkasten met horizontale aansluiting: bij toevoer altijd met verzinkte geperforeerde plaat voor luchtverdeling

Ronde aansluitkasten met horizontale aansluiting: toevoerkast heeft een luchtverdeelelement van polyester

Vierkante aansluitkasten en aansluitkasten met verticale aansluiting: aansluittuit van verzinkt staalplaat

Ronde aansluitkasten met horizontale aansluiting van zwart ABS, volgens UL94, V0 vlamwerend

Lipafdichting van Evoprene

Frontrooster gepoedercoat, RAL 9010, wit

P1: met poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogen van het stromingsgeluid gemeten volgens EN ISO 5135

Onderhoud

Onderhoudsarm, door de constructie en gekozen materialen ongevoelig voor slijtage

Controle en reiniging volgens VDI 6022

Technische informatie

FUNCTIE, TECHNISCHE GEGEVENS, SNELSELECTIE, BESTEKOMSCHRIJVING, BESTELSLEUTEL

Schematische weergave, FD met vierkante aansluitkast en horizontale aansluiting

① Frontrooster

② Middenschroefbevestiging met sierdop

③ Aansluitkast

④ Traverse

⑤ Ophanggaten

⑥ Aansluittuit

Optioneel

⑦ Lipafdichting

⑧ Inregelklep voor luchthoeveelheidsinstelling

⑨ Meetnippel

⑩ Groen trekkoord, inregelklep sluiten

⑪ Wit trekkoord, inregelklep openen

⑫ Meetslang

⑬ Aansluitvariant

⑭ Geperforeerde plaat voor luchtverdeling (alleen bij toevoer)

Wervelroosters voeren de lucht wervelend toe in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met wervelroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

Wervelroosters serie FD hebben vaste lamellen. De luchtuitblaas is horizontaal in alle richtingen. Het toevoertemperatuurverschil kan –12 tot +10 K zijn.

Een inregelklep (optioneel) vereenvoudigt het inregelen van de luchthoeveelheid. Meetnippel en inregelklep met trekkoord, als optie, maken inregelen mogelijk met gemonteerd frontrooster.

Voor eenheid in vormgeving kan de serie FD ook als afvoerrooster toegepast worden.

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.
De minimale luchthoeveelheden gelden voor een toevoerluchttemperatuurverschil van –6 K.
De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand.
Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

FD-*-Z-H (toevoer), geluidvermogen en drukverlies

0°, 45°, 90°: klepstand

FD-*-Z-V (toevoer), geluidvermogen en drukverlies

0°, 45°, 90°: klepstand

Deze bestekomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectieprogramma Easy Product Finder.

Wervelrooster met vierkant of rond frontrooster. Als toe- of afvoerluchtrooster voor comforttoepassingen met maximaal 35-voudige luchtwisseling. Frontrooster met afzonderlijk verstelbare lamellen voor wervelvormige horizontale met hoge inductie. Voor inbouw in verlaagde plafonds.

Het complete rooster, bestaande uit het frontrooster met radiale, verstelbare zwarte of witte luchtrichtlelementen en een aansluitkast die bij vierkante frontroosters (-Q) ook vierkant is en bij ronde frontroosters (-R) ook rond is. De aansluitkast voor toevoer heeft een luchtverdeelelement. De aansluitkast heeft een horizontale of verticale aansluiting, traverse en boringen of ophanglippen voor afhangen.

Middenschroefbevestiging van het frontrooster aan de traverse, afgedekt met een sierdop.
Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken:

Hoge inductie voor snelle afbouw van het toevoertemperatuurverschil en de luchtsnelheid

Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend

Luchtaansluiting horizontaal en verticaal

Hoge luchtwisselingen bij plaatsing in banen met minimale hartafstand van 0,9 m mogelijk

Materialen en afwerking

Frontrooster van verzinkt staalplaat

Q; R: Aansluitkast van verzinkt staalplaat inclusief traverse van verzinkt staalplaat voor montage van het frontrooster

Aansluitkasten met verticale aansluiting en vierkante aansluitkasten met horizontale aansluiting: bij toevoer altijd met verzinkte geperforeerde plaat voor luchtverdeling

Ronde aansluitkasten met horizontale aansluiting: toevoerkast heeft een luchtverdeelelement van polyester

Vierkante aansluitkasten en aansluitkasten met verticale aansluiting: aansluittuit van verzinkt staalplaat

Ronde aansluitkasten met horizontale aansluiting van zwart ABS, volgens UL94, V0 vlamwerend

Lipafdichting van Evoprene

Frontrooster gepoedercoat, RAL 9010, wit

P1: met poedercoating, kleur volgens RAL Classic

Technische gegevens

Nominale groottes: 300, 400, 500, 600, 625 mm

Minimale luchthoeveelheid, bij ΔtZ = –6 K: 9 – 28 l/s of 31 – 102 m³/h

Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A): 70 – 235 l/s of 252 – 846 m³/h

Toevoerluchttemperatuurverschil: -12 – +10 K

–

500

P1 – RAL …

1 Serie

FD wervelrooster

2 Bouwvorm
R rond
Q vierkant

3 Installatie
Z toevoerlucht
A afvoerlucht

4 Aansluiting
H horizontaal

V verticaal (De aansluitkast is altijd rond.)

5 Inregelklep voor luchthoeveelheidsinstelling
Geen opgaaf: zonder inregelklep

M met inregelklep

MN met trekkoord en meetnippel (alleen bij vierkante aansluitkast)

6 Toebehoren
Geen opgaaf: zonder
L met lipafdichting

7 Nominale grootte [mm]
300

400

500

600

625

8 Oppervlak zichtzijde

Geen vermelding: poedergecoat, RAL 9010, wit

P1 Gepoedercoat, RAL CLASSIC kleur opgeven

Glansgraad
RAL 9010 GE50
RAL 9006 GE30
Alle overige RAL-kleuren GE70

Opmerking: Ronde aansluitkasten met horizontale aansluiting zijn alleen zonder regelklep en lipafdichting of met regelklep en lipafdichting verkrijgbaar. De kenmerken 2 en 4 definiëren de aansluitkastgeometrie.

Bestelvoorbeeld: FD–Q–Z–H–MN/500/P1–RAL 9016

Bouwvorm	vierkant
Installatie	toevoerlucht
Aansluiting	horizontaal
Inregelklep voor luchthoeveelheidsinstelling	met trekkoord en meetnippel
Toebehoren	zonder toebehoren
Nominale grootte	500
Oppervlak zichtzijde	RAL 9016, wit, GE70

Bestelvoorbeeld: FD–R-Z-H/600

Bouwvorm	rond
Installatie	toevoerlucht
Aansluiting	horizontaal
Inregelklep voor luchthoeveelheidsinstelling	zonder
Toebehoren	zonder
Nominale grootte	600
Oppervlak zichtzijde	RAL 9010, wit, GE50

UITVOERINGEN, AFMETINGEN EN GEWICHTEN, PRODUCTDETAILS, LEGENDA

FD-Q

FD-Q
FD-Q-*-H

Uitvoeringen

Wervelrooster met vierkant frontrooster
Met vierkante aansluitkast voor horizontale aansluiting

Nominale grootten

300, 400, 500, 600, 625 mm

Uitvoering

Vierkant frontrooster
Aansluitkast met horizontale aansluiting
Vierkante opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

FD-Q-*-V

Uitvoeringen

Wervelrooster met vierkant frontrooster
Met ronde aansluitkast voor verticale aansluiting

Nominale grootten

300, 400, 500, 600, 625 mm

Uitvoering

Aansluitkast met verticale aansluiting
Ronde opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

FD-R

FD-R-*-H

Uitvoeringen

Wervelrooster met rond frontrooster
Met ronde aansluitkast voor horizontale aansluiting

Nominale grootten

300, 400, 500, 600, 625 mm

Uitvoering

Aansluitkast met horizontale aansluiting
Ronde opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

FD-R-*-V

Uitvoeringen

Wervelrooster met rond frontrooster
Met ronde aansluitkast voor verticale aansluiting

Nominale grootten

300, 400, 500, 600, 625 mm

Uitvoering

Rond frontrooster
Aansluitkast met verticale aansluiting
Ronde opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

Vierkant frontrooster met horizontale aansluitkast

FD-Q-*-H

NG	□Q₁	H₁	□Q₃	H₃	∅D	A	C	①	m
NG									kg
300	298	8	290	250	158	139	50	AKUni001	4
400	398	8	372	295	198	164	50	AKUni002	6,2
500	498	8	476	295	198	164	50	AKUni003	8,5
600	598	8	567	345	248	199	48	AKUni004	11,6
625	623	8	567	345	248	199	48	AKUni004	11,9

① Aansluitkast
Gewichtsopgaven gelden voor uitvoering toevoer

FD-Q-*-V

NG	□Q₁	H₁	∅D₃	H₃	∅D	C	m
NG							kg
300	298	8	275	200	158	50	3
400	398	8	364	200	198	50	4,7
500	498	8	462	200	198	50	6,7
600	598	8	559	200	248	48	8,9
625	623	8	559	200	248	48	9,2

Gewichtsopgaven gelden voor uitvoering toevoer

FD-R-*-H

NG	∅D	∅D₁	H	R	m
NG					kg
300	158	273	243	139	4,2
400	198	362	273	149	6,5
500	198	460	273	149	9
600	248	573	344	195	12,3
625	248	573	344	195	12,5

Gewichtsopgaven gelden voor uitvoering toevoer

FD-R-*-V

NG	∅D₁	H₁	H₃	∅D₃	∅D	C	m
NG							kg
300	300	8	285	278	158	50	4,2
400	400	8	330	362	198	50	6,5
500	500	8	330	460	198	50	9
600	600	8	380	557	248	48	12,3
625	625	8	380	557	248	48	12,5

Gewichtsopgaven gelden voor uitvoering toevoer

FD-Q

NG	□Q₁	∅D₂	A_eff
NG			m²
300	298	250	0,0088
400	398	350	0,0180
500	498	450	0,0251
600	598	538	0,0295
625	623	538	0,0295

FD-R

NG	∅D₁	∅D₂	A_eff
NG			m²
300	300	250	0,0088
400	400	350	0,0180
500	500	450	0,0251
600	600	538	0,0295
625	625	538	0,0295

Inbouw in systeemplafond

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Vrijhangende plaatsing alleen met randverbreding (bij toevoer)
Luchtaansluiting horizontaal of verticaal
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Schematische weergave ter verduidelijking van het inbouwdetail.

Inregelen
Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

Plafondrooster met vierkante aansluitkast en inregelklep (Variant-M): Bij gedemonteerd frontrooster is de inregelklep bereikbaar, deze is van 0 tot 90° traploos verstelbaar.
Plafondroosters met vierkante aansluitkast met inregelklep en meetnippel (Variant-MN): Met 2 trekkoorden (wit en groen) kan de klep ook bij gemonteerd frontrooster bediend worden.

Luchthoeveelheidsmeting
Met plafondroosters met vierkante aansluitkast evenals inregelklep en meetnippel (Variant-MN) kan de luchthoeveelheid veranderd worden met gemonteerd frontrooster.

Meetslang aan drukmeter aansluiten
Werkdruk aflezen
Luchthoeveelheid als uit de grafiek aflezen of berekenen
Indien nodig, met de trekkoorden de klep verstellen

Een karakteristiek is voor elke vierkante aansluitkast beschikbaar.

A [mm]
Plaats van de aansluittuit, gedifnieerd door de afstand van de hartlijn tot onderkant plafond

Aeff [m²]
Effectief uitblaasoppervlak

C [mm]
Lengte van de aansluittuit

ØD [mm]
Buitendiameter van de aansluiting

ØD₁ [mm]
Buitendiameter van een rond frontrooster

ØD₂ [mm]
Diameter van een rond roosteraanzicht

ØD₃ [mm]
Diameter van een ronde aansluitkast

H₁ [mm]
Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]
Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]
Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

LWA [dB(A)]
Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

m [kg]
Gewicht (massa)

NG [mm]
Nominale grootte

Δpt [Pa]
Totaal drukverlies

□Q1 [mm]
Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]
Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]
Afmetingen van een vierkante aansluitkast

qv [m³/h]; [l/s]
Luchthoeveelheid

Δtz [K]
Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Lengte
Voor alle lengten zonder maateenheid geldt de eenheid millimeter [mm].

Alle geluidvermogens zijn gebaseerd op 1 pW.

DOWNLOADS

Product informatie

Website printout FD
Productdocumentatie FD

FD_PD_2021_02_04_DE_nl Productdocumentatie 1,4 MB pdf

Certificaten

Hygiene-Konformitätserklärung Serie FD

FD_HC_2020_06_08_DE_de Hygienezertifikat 1,6 MB pdf

Bedieningshandleiding

Montage der Dichtung

E013CD1_Beipackzettel_Deckenluftdurchl-sse_Ceiling-diffuser_DE_de_en Montageanleitung 29 KB pdf
Montageanleitung Deckenluftdurchlässe

IM_2018_05_A00000054446_Deckenluftdurchl-sse_V2_DE_de Montageanleitung 540 KB pdf

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

NG	□Q₁	H₁	∅D₃	H₃	∅D	C	m
NG							kg
300	298	8	275	200	158	50	3
400	398	8	364	200	198	50	4,7
500	498	8	462	200	198	50	6,7
600	598	8	559	200	248	48	8,9
625	623	8	559	200	248	48	9,2

NG	□Q₁	H₁	∅D₃	H₃	∅D	C	m
NG							kg
300	298	8	275	200	158	50	3
400	398	8	364	200	198	50	4,7
500	498	8	462	200	198	50	6,7
600	598	8	559	200	248	48	8,9
625	623	8	559	200	248	48	9,2

TYPE FD

Voor comfortruimten, met vaste lamellen

Algemene informatie

Technische informatie

FUNCTIE, TECHNISCHE GEGEVENS, SNELSELECTIE, BESTEKOMSCHRIJVING, BESTELSLEUTEL

UITVOERINGEN, AFMETINGEN EN GEWICHTEN, PRODUCTDETAILS, LEGENDA

FD-QFD-Q-*-H

FD-R

DOWNLOADS

Product informatie

Website printout FD

Productdocumentatie FD

Certificaten

Hygiene-Konformitätserklärung Serie FD

Bedieningshandleiding

Montage der Dichtung

Montageanleitung Deckenluftdurchlässe

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING

FD-Q
FD-Q-*-H

NG	□Q₁	H₁	∅D₃	H₃	∅D	C	m
NG							kg
300	298	8	275	200	158	50	3
400	398	8	364	200	198	50	4,7
500	498	8	462	200	198	50	6,7
600	598	8	559	200	248	48	8,9
625	623	8	559	200	248	48	9,2
