TDF-SA-Q-Z

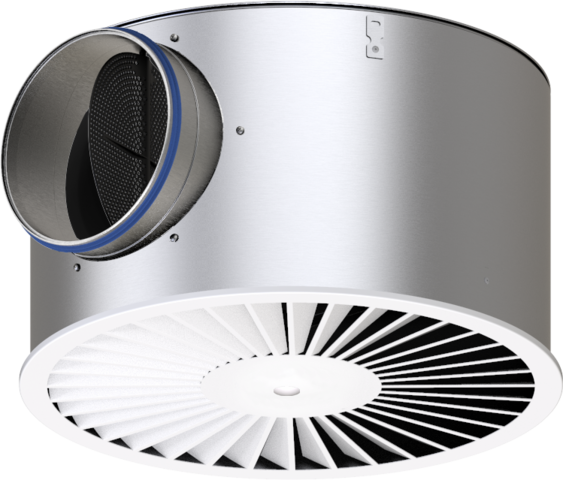

Rond frontrooster met ronde aansluitkast

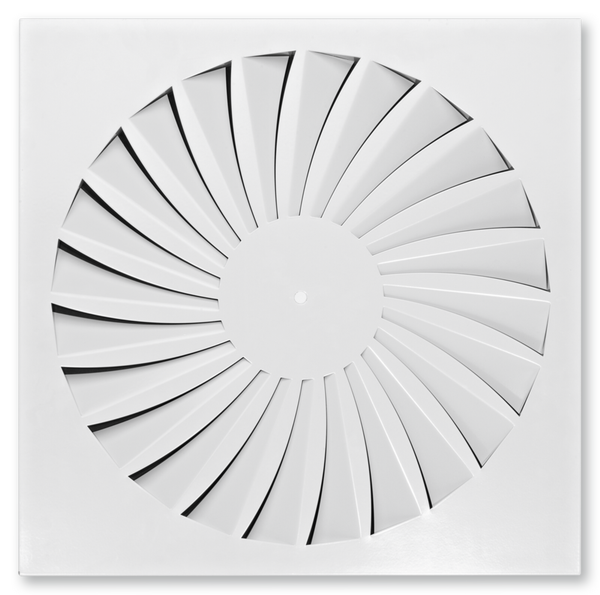

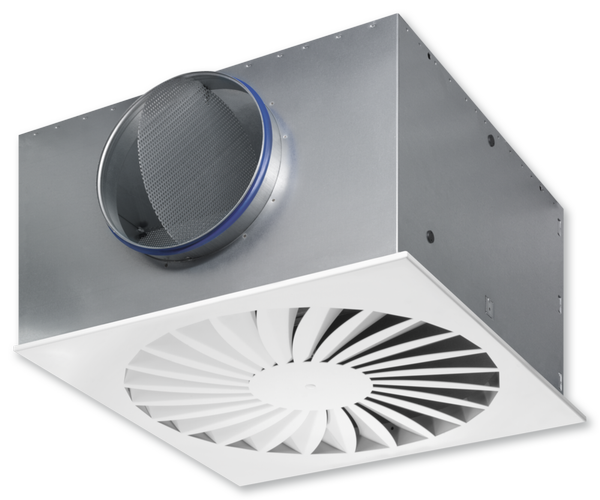

Vierkant frontrooster met vierkante aansluitkast

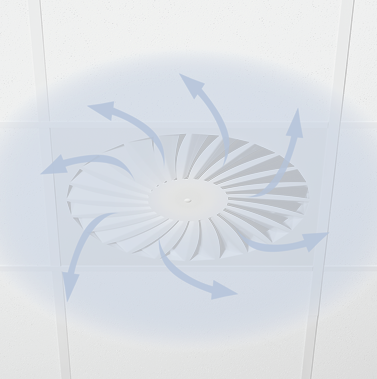

Wervelvormige, horizontale uitblaas

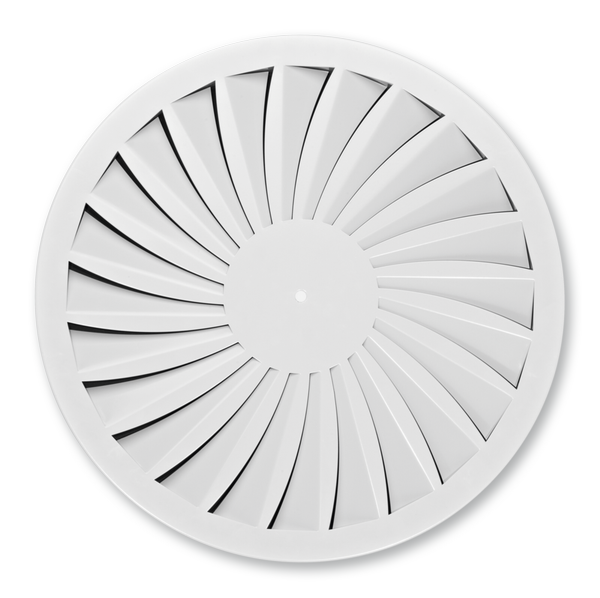

Rond frontrooster
Online beschikbaar - Nu configureren

TDF-SILENTAIR

Met laag geluidvermogen voor comfortruimten, met vaste lamellen

Ronde en vierkante wervelroosters

  • Nominale grootten 300, 400, 500, 600, 625
  • Luchthoeveelheidsbereik 10 – 265 l/s of 36 – 954 m³/h
  • Frontrooster van gepoedercoat verzinkt staalplaat
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Ideaal voor comfortruimten


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Luchtaansluiting horizontaal en verticaal
  • Aansluitkast met inregelklep, trekkoordverstelling en meetnippel








Update order code
Configuratie opslaan
Uw prijs wordt berekend
Update technische gegevens
  • Media
Bestekstekst:
Update bestekstekst
Toon volledige tekst Verberg volledige tekst
Initialize order code

Algemene informatie

Toepassing

  • Wervelroosters als toevoer- en afvoerrooster voor comfortruimtes
  • Esthetisch element voor opdrachtgevers en architecten met bijzondere eisen voor architectuur en design
  • Wervelvormige horizontale uitblaas voor mengventilatie
  • Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
  • Voor constante en variabele luchthoeveelheden
  • Voor toevoerluchttemperatuurverschillen van –12 - +10 K
  • Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
  • Voor alle soorten plafondsystemen
  • Met randverbreding ook vrijhangende plaatsing mogelijk (bij toevoer)


Speciale kenmerken

  • Hoge inductie voor snelle afbouw van het toevoertemperatuurverschil en de luchtsnelheid
  • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
  • Luchtaansluiting horizontaal en verticaal
  • Hoge luchtwisselingen bij plaatsing in banen met minimale hartafstand van 0,9 m mogelijk


Nominale groottes

  • 300, 400, 500, 600, 625


Uitvoeringen

  • TDF-SA-Q: Vierkant frontrooster
  • TDF-SA-R: Rond frontrooster
  • TDFSA-*-Z: Toevoer
  • TDF-SA-*-A: Afvoer


Aansluiting

  • Q-*-H: vierkante aansluitkast met horizontale aansluiting
  • R-*-H: ronde aansluitkast met horizontale aansluiting
  • V: verticale aansluiting


Toebehoren

Lipafdichting

  • Bij de ronde aansluitkast met horizontale aansluiting is de lipafdichting alleen in combinatie met de inregelklep verkrijgbaar. Bij de overige kan deze altijd als optie gekozen worden


Aanbouwdelen

  • M: Hoeveelheidsinstelling
  • MN: Meetnippel en inregelklep met trekkoord voor hoeveelheidsinstelling bij gemonteerd frontrooster (alleen bij vierkante aansluitkast mogelijk)


Constructieve kenmerken

  • Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180
  • Aansluittuit met inlegril voor lipafdichting (geldt alleen bij verzinkte aansluittuit en toebehoren lipafdichting)


Materialen en afwerking

  • Frontrooster van verzinkt staalplaat
  • Q; R: Aansluitkast van verzinkt staalplaat inclusief traverse van verzinkt staalplaat voor montage van het frontrooster
  • Aansluitkasten met verticale aansluiting en vierkante aansluitkasten met horizontale aansluiting: bij toevoer altijd met verzinkte geperforeerde plaat voor luchtverdeling
  • Ronde aansluitkasten met horizontale aansluiting: toevoerkast heeft een luchtverdeelelement van polyester
  • Vierkante aansluitkasten en aansluitkasten met verticale aansluiting: aansluittuit van verzinkt staalplaat
  • Ronde aansluitkasten met horizontale aansluiting van zwart ABS, volgens UL94, V0 vlamwerend
  • Lipafdichting van Evoprene
  • Frontrooster gepoedercoat, RAL 9010, wit
  • P1: met poedercoating, kleur volgens RAL Classic


Normen en richtlijnen

  • Geluidvermogen van het stromingsgeluid gemeten volgens EN ISO 5135


Onderhoud

  • Onderhoudsarm, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Controle en reiniging volgens VDI 6022

Technische informatie

FUNCTIE, TECHNISCHE GEGEVENS, SNELSELECTIE, BESTEKOMSCHRIJVING, BESTEKSLEUTEL

  • FUNCTIE
  • TECHNISCHE GEGEVENS
  • SNELSELECTIE
  • BESTEKOMSCHRIJVING
  • BESTELSLEUTEL

Wervelroosters voeren de lucht wervelend toe in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met wervelroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

Wervelroosters serie TDF hebben vaste lamellen. De luchtuitblaas is horizontaal met radiale stroming. Het toevoertemperatuurverschil kan –12 tot +10 K zijn.

Een inregelklep (optioneel) vereenvoudigt het inregelen van de luchthoeveelheid. Meetnippel en inregelklep met trekkoord, als optie, maken inregelen mogelijk met gemonteerd frontrooster.

Voor eenheid in vormgeving kan de serie TDF ook als afvoerrooster toegepast worden.




Nominale grootten300, 400, 500, 600, 625 mm
Minimale luchthoeveelheid, bij Δtz = -6 K10 – 42 l/s of 36 – 151 m³/h
Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A)80 – 265 l/s of 288 – 954 m³/h
Toevoerluchttemperatuurverschil-12 – 10 K

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De minimale luchthoeveelheden gelden voor een toevoerluchttemperatuurverschil van -6 K.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand.

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

TDF-SA-Q-Z-H (toevoer), geluidvermogen en drukverlies

0°, 45°, 90°: klepstand

TDF-SA-R-Z-H (toevoer), geluidvermogen en drukverlies

0°, 45°, 90°: klepstand

TDF-SA-*-Z-V (toevoer), geluidvermogen en drukverlies

 0°, 45°, 90°: klepstand

Bestekomschrijving

Wervelrooster met vierkant of rond frontrooster. Als toevoer- en afvoerrooster voor comfortruimtes. Frontrooster met vaste lamellen voor wervelvormige horizontale luchtuitblaas met hoge inductie. Voor inbouw in verlaagde plafonds. Rooster gereed voor montage, opgebouwd uit het frontrooster en een aansluitkast, horizontale of verticale aansluiting en boringen of ophanglippen voor montage.


Speciale kenmerken

  • Hoge inductie voor snelle afbouw van het toevoertemperatuurverschil en de luchtsnelheid

  • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
  • Luchtaansluiting horizontaal en verticaal
  • Hoge luchtwisselingen bij plaatsing in banen met minimale hartafstand van 0,9 m mogelijk


Materialen en afwerking

  • Frontrooster van verzinkt staalplaat
  • Q; R: Aansluitkast van verzinkt staalplaat inclusief traverse van verzinkt staalplaat voor montage van het frontrooster
  • Aansluitkasten met verticale aansluiting en vierkante aansluitkasten met horizontale aansluiting: bij toevoer altijd met verzinkte geperforeerde plaat voor luchtverdeling
  • Ronde aansluitkasten met horizontale aansluiting: toevoerkast heeft een luchtverdeelelement van polyester
  • Vierkante aansluitkasten en aansluitkasten met verticale aansluiting: aansluittuit van verzinkt staalplaat
  • Ronde aansluitkasten met horizontale aansluiting van zwart ABS, volgens UL94, V0 vlamwerend
  • Lipafdichting van Evoprene
  • Frontrooster gepoedercoat, RAL 9010, wit
  • P1: met poedercoating, kleur volgens RAL Classic


Technische gegevens

  • Nominale groottes: 300, 400, 500, 600, 625 mm
  • Minimale luchthoeveelheid, bij Δtz = -6 K: 10 – 42 l/s of 36 – 151 m³/h
  • Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A): 80 – 265 l/s of 288 – 954 m³/h
  • Toevoerluchttemperatuurverschil: -12 – +10 K

TDF-SAQZHML / 500 / P1 – RAL …
||||||||
12345678

1 Serie

TDF-SA wervelrooster

2 Uitvoering (bepaalt de variant van de aansluitkast)
R rond

Q vierkant

3 Installatie
Z Toevoerlucht
A Afvoerlucht

4 Aansluiting
H horizontaal

V Verticaal

5 Inregelklep voor luchthoeveelheidsinstelling
Geen opgaaf: zonder hoeveelheidsinstelling

M met hoeveelheidsinstelling

MN met trekkoord en meetnippel (alleen bij vierkante aansluitkast)

6 Toebehoren
Geen opgaaf: zonder

L met lipafdichting

7 Nominale grootte [mm]

300

400

500

600

625

8 Oppervlak zichtzijde
Geen vermelding: poedergecoat, RAL 9010, wit

P1 gepoedercoat, RAL Classic kleur opgeven

Glansgraad
RAL 9010 50 %
RAL 9006 30 %
Alle andere RAL-kleuren 70 %

Opmerking: Ronde aansluitkasten zijn alleen zonder regelklep en lipafdichting of met regelklep en lipafdichting verkrijgbaar.

Bestelvoorbeeld: TDF-SA–Q–Z–V–M–L/500/P1-RAL 9016
Bouwvormvierkant
Installatietoevoerlucht
Aansluitingverticaal
Inregelklep voor luchthoeveelheidsinstellingmet
Toebehorenlipafdichting
Nominale grootte500
Oppervlak zichtzijdeRAL 9016, verkeerswit, glansgraad 70 %

UITVOERINGEN, AFMETINGEN EN GEWICHTEN, PRODUCTDETAILS, LEGENDA

  • UITVOERINGEN
  • AFMETINGEN EN GEWICHTEN
  • PRODUCTDETAILS
  • LEGENDA

TDF-SA-Q-*-H

Uitvoering

  • Met vierkante aansluitkast voor horizontale aansluiting

Nominale grootten

  • 300, 400, 500, 600, 625

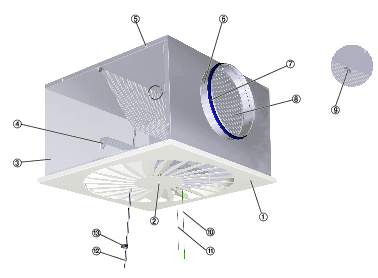

Onderdelen en eigenschappen

  • Vierkant frontrooster
  • Vierkante aansluitkast voor horizontale aansluiting
  • Vierkante opening voor het frontrooster
  • Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
  • Inregelklep voor hoeveelheidsinstelling, optioneel
  • Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
  • Lipafdichting, optioneel

Constructieve kenmerken

  • Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180
  • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

TDF-SA-Q-*-V

Uitvoering

  • Wervelrooster met vierkant frontrooster
  • Aansluitkast met verticale aansluiting

Nominale grootten

  • 300, 400, 500, 600, 625

Onderdelen en eigenschappen

  • Vierkant frontrooster
  • Aansluitkast met verticale aansluiting
  • Ronde opening voor het frontrooster
  • Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
  • Inregelklep voor hoeveelheidsinstelling, optioneel
  • Lipafdichting, optioneel

Constructieve kenmerken

  • Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180
  • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

TDF-SA-R-*-H

Uitvoering

  • Wervelrooster met rond frontrooster
  • Met ronde aansluitkast voor horizontale aansluiting

Nominale grootten

  • 300, 400, 500, 600, 625

Onderdelen en eigenschappen

  • Rond frontrooster
  • Aansluitkast met horizontale aansluiting
  • Ronde opening voor het frontrooster
  • Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
  • Inregelklep voor hoeveelheidsinstelling, optioneel
  • Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
  • Lipafdichting, optioneel

Constructieve kenmerken

  • Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180
  • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

TDF-SA-R-*-V

Uitvoering

  • Wervelrooster met rond frontrooster
  • Met ronde aansluitkast voor verticale aansluiting

Nominale grootten

  • 300, 400, 500, 600, 625

Onderdelen en eigenschappen

  • Rond frontrooster
  • Ronde aansluitkast voor verticale aansluiting
  • Ronde opening voor het frontrooster
  • Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
  • Inregelklep voor hoeveelheidsinstelling, optioneel
  • Lipafdichting, optioneel

Constructieve kenmerken

  • Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180
  • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

TDF-SA-Q-*-H NG □Q
NG□Q₁H₁□Q₃∅DACm
kg
300298829015813950AK­Uni­0014
400398837219816450AK­Uni­0026,2
500498847619816450AK­Uni­0038,5
600598856724819948AK­Uni­00411,6
625623856724819948AK­Uni­00411,9
Gewichtsopgaven gelden voor uitvoering toevoer

TDF-SA-Q-*-V
NG□Q₁H₁∅D₃H₃∅DCm
kg
3002988275200158503
4003988364200198504,7
5004988462200198506,7
6005988559200248488,9
6256238559200248489,2
Gewichtsopgaven gelden voor uitvoering toevoer

TDF-SA-R-*-H
NG∅D₁∅DHRm
kg
3002731582431394,2
4003621982731496,5
5004601982731499
60057324834419512,3
62557324834419512,5
Gewichtsopgaven gelden voor uitvoering toevoer

TDF-SA-R-*-V
NG∅D₁H₁∅D₃∅DCm
kg
3003008275158502,8
4004008364198504,4
5005008462198506,3
6006008559248488,5
6256258559248488,7
Gewichtsopgaven gelden voor uitvoering toevoer

TFD-Q
NG□Q₁∅D₂Aeff
3002982540,0108
4003983360,0193
5004984400,0280
6005985300.0400
6256235300.0400

TDF-R
NG∅D₁∅D₂Aeff
3003002500,0088
4004003500,0180
5005004500,0251
6006005380,0295
6256255380,0295

Inbouw en inbedrijfname

  • Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
  • Inbouw in plafond
  • Vrijhangende plaatsing alleen met randverbreding (bij toevoer)
  • Luchtaansluiting horizontaal of verticaal
  • Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Opmerking: De afbeeldingen zijn schematisch ter verduidelijking van de inbouwdetails.

Inregelen

Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

  • Plafondroosters met universele aansluitkast en inregelklep (uitvoering -M): Bij gedemonteerd frontrooster is de inregelklep bedienbaar, die van 0 tot 90° traploos verstelbaar is
  • Plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (uitvoering -MN): Met twee trekkoorden (wit en groen) kan de hoeveelheidsinstelling ook met gemonteerd rooster bediend worden.

Luchthoeveelheidsmeting

Bij plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (Uitvoering -MN) kan de luchthoeveelheid ingesteld worden met gemonteerd frontrooster.

  • Meetslang aan drukmeter aansluiten
  • Werkdruk aflezen
  • Luchthoeveelheid als uit de grafiek aflezen of berekenen
  • Indien nodig, met de trekkoorden de klep verstellen

Voor elke aansluitkast AK-Uni is een grafiek beschikbaar

A [mm]
Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

Aeff [m²]
Effectief uitblaasoppervlak

C [mm]
Lengte van de aansluittuit

ØD [mm]
Buitendiameter van de aansluiting

ØD₁ [mm]
Buitendiameter van een rond frontrooster

ØD₂ [mm]
Diameter van een rond roosteraanzicht

ØD₃ [mm]
Diameter van een ronde aansluitkast

H₁ [mm]
Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]
Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]
Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

LWA [dB(A)]
Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

m [kg]
Gewicht (massa)

NG [mm]
Nominale grootte

Δpt [Pa]
Totaal drukverlies

□Q1 [mm]
Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]
Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]
Afmetingen van een vierkante aansluitkast

qv [m³/h]; [l/s]
Luchthoeveelheid

Δtz [K]
Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Lengte
Voor alle lengten zonder maateenheid geldt de eenheid millimeter [mm].

Alle geluidvermogens zijn gebaseerd op 1 pW.

Downloads

Product informatie

Certificaten

Bedieningshandleiding

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Deel deze pagina

Beveel deze pagina aan

U kunt deze pagina delen door de link te delen.

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanbeveling is verzonden naar de ontvanger.

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Contact

Wij zijn er om u te helpen.

Geef alstublieft het onderwerp van uw vraag en uw contactgegevens.
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399

Attachment (max. 10MB)

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw bericht is ontvangen door ons Service Center en wordt verwerkt.
Onze service-afdeling neemt contact met u op.
Als u algemene vragen over onze producten en services heeft, kunt u ons ook bereiken op:
Tel.: +31(0)183 767300 | Fax: +31(0)183 767399
