RFD-SIRIUS

Nominale grootten RFD	160, 200, 250, 315, 400 mm
Nominale grootten SIRIUS	125, 160, 200, 250 mm
Luchthoeveelheid	4,7 – 171,4 l/s of 17 – 617 m³/h
Toevoerluchttemperatuurverschil	–12 tot +10 K

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De minimale luchthoeveelheden gelden voor een toevoerluchttemperatuurverschil van –6 K.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A).

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De minimale luchthoeveelheden gelden voor een toevoerluchttemperatuurverschil van –6 K.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A).

Geluidvermogen in dB (A) RFD-SIRIUS

Combinatie			Δpt
Combinatie	l/s	m³/h	Pa
Combinatie	l/s	m³/h	50	100	200	300
RFD-160 SIRIUS 125	5	17	≤15	≤15	≤15	15
RFD-160 SIRIUS 125	14	52	25	27	29	30
RFD-160 SIRIUS 125	24	87	32	34	36	37
RFD-160 SIRIUS 125	34	123	36	38	40	42
RFD-200 SIRIUS 125	7	25	15	17	20	22
RFD-200 SIRIUS 125	22	80	25	28	31	33
RFD-200 SIRIUS 125	37	134	30	33	36	38
RFD-200 SIRIUS 125	53	189	33	36	39	41
RFD-200 SIRIUS 160	7	25	≤15	15	18	20
RFD-200 SIRIUS 160	25	90	25	29	32	33
RFD-200 SIRIUS 160	43	155	31	34	37	39
RFD-200 SIRIUS 160	61	219	–	38	41	43
RFD-250 SIRIUS 160	10	37	≤15	15	18	20
RFD-250 SIRIUS 160	34	121	23	26	29	31
RFD-250 SIRIUS 160	57	204	27	31	34	35
RFD-250 SIRIUS 160	80	288	31	34	37	39
RFD-250 SIRIUS 200	10	37	20	24	28	30
RFD-250 SIRIUS 200	39	141	28	32	36	38
RFD-250 SIRIUS 200	68	245	31	35	39	41
RFD-250 SIRIUS 200	97	349	–	37	41	43
RFD-315 SIRIUS 200	19	68	27	31	36	39
RFD-315 SIRIUS 200	50	180	29	34	39	42
RFD-315 SIRIUS 200	81	292	31	35	40	43
RFD-315 SIRIUS 200	112	404	32	36	41	44
RFD-315 SIRIUS 250	19	68	18	22	26	28
RFD-315 SIRIUS 250	52	187	26	30	34	36
RFD-315 SIRIUS 250	85	305	30	34	38	40
RFD-315 SIRIUS 250	118	424	32	36	40	42
RFD-400 SIRIUS 250	27	96	24	29	33	36
RFD-400 SIRIUS 250	73	263	29	33	38	40
RFD-400 SIRIUS 250	119	429	31	35	40	42
RFD-400 SIRIUS 250	166	596	32	36	41	44

Geluidvermogen in dB (A) RFD-SIRIUS-D

Combinatie			Δpt
Combinatie	l/s	m³/h	Pa
Combinatie	l/s	m³/h	50	100	200	300
RFD-D-160 SIRIUS 125	6	23	22	24	27	28
RFD-D-160 SIRIUS 125	20	72	29	31	34	35
RFD-D-160 SIRIUS 125	34	122	32	35	37	38
RFD-D-160 SIRIUS 125	48	171	34	37	39	40
RFD-D-200 SIRIUS 125	9	32	15	18	21	23
RFD-D-200 SIRIUS 125	27	97	23	27	30	32
RFD-D-200 SIRIUS 125	45	161	27	31	34	36
RFD-D-200 SIRIUS 125	63	226	30	33	36	38
RFD-D-200 SIRIUS 160	9	32	20	23	26	28
RFD-D-200 SIRIUS 160	34	121	28	31	34	36
RFD-D-200 SIRIUS 160	58	210	32	35	37	39
RFD-D-200 SIRIUS 160	83	299	34	37	40	41
RFD-D-250 SIRIUS 160	14	50	≤15	15	19	22
RFD-D-250 SIRIUS 160	37	134	19	24	28	31
RFD-D-250 SIRIUS 160	61	218	24	28	33	35
RFD-D-250 SIRIUS 160	84	303	27	31	36	38
RFD-D-250 SIRIUS 200	14	50	20	25	30	32
RFD-D-250 SIRIUS 200	47	170	27	32	37	40
RFD-D-250 SIRIUS 200	81	290	30	35	40	43
RFD-D-250 SIRIUS 200	114	410	32	37	42	45
RFD-D-315 SIRIUS 200	25	90	23	29	35	39
RFD-D-315 SIRIUS 200	59	214	26	32	38	42
RFD-D-315 SIRIUS 200	94	339	27	34	40	44
RFD-D-315 SIRIUS 200	129	463	28	35	41	45
RFD-D-315 SIRIUS 250	25	90	22	26	29	31
RFD-D-315 SIRIUS 250	68	245	28	31	35	37
RFD-D-315 SIRIUS 250	111	401	30	34	37	39
RFD-D-315 SIRIUS 250	154	556	32	36	39	41
RFD-D-400 SIRIUS 250	36	128	25	28	31	34
RFD-D-400 SIRIUS 250	81	291	29	32	34	38
RFD-D-400 SIRIUS 250	126	454	31	34	37	40
RFD-D-400 SIRIUS 250	171	617	32	36	38	41

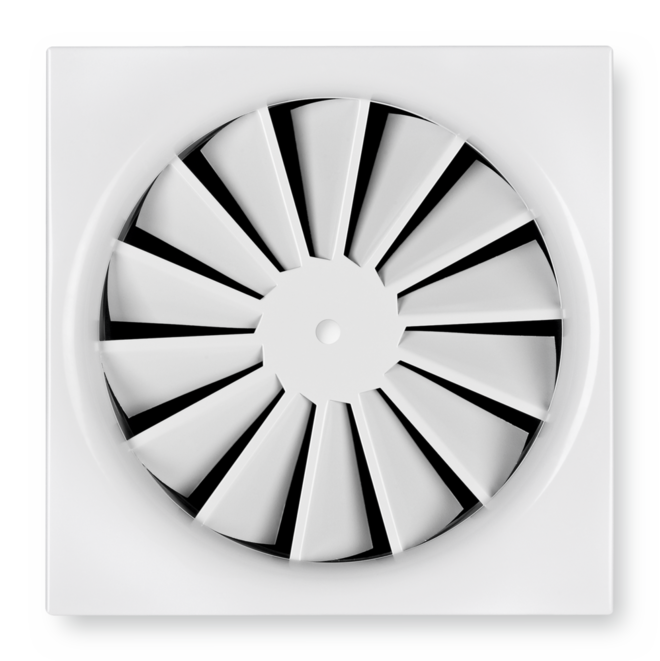

RFD-SIRIUS is een combinatie van een wervelrooster en een luchthoeveelheidsregelaar

Het wervelrooster met vierkant of rond frontrooster wordt als luchttoevoerrooster toegepast in comfortzones.

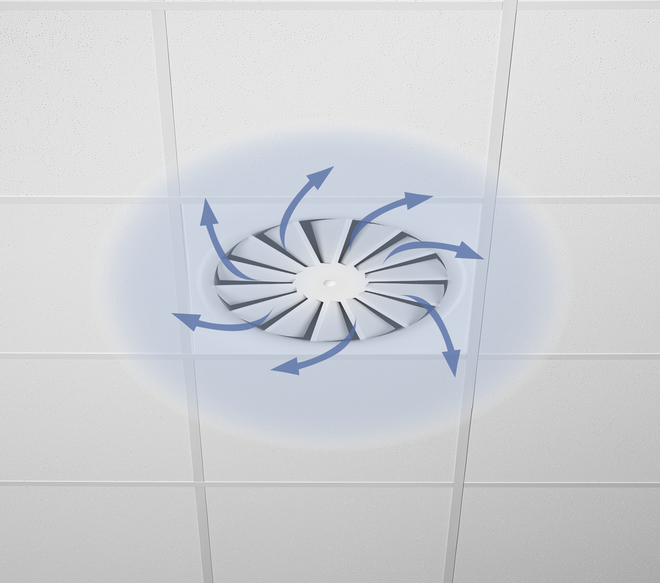

Frontrooster met vaste lamellen voor wervelvormige horizontale luchtuitblaas met hoge inductie.

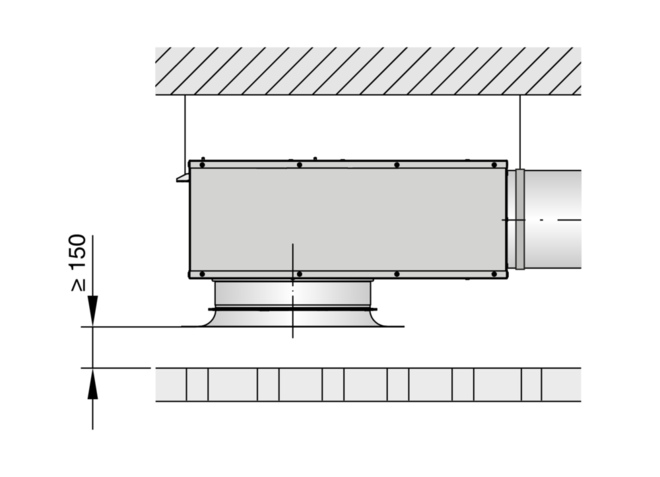

Het luchtrooster is geschikt voor inbouw in alle soorten verlaagde plafonds.

Het rooster wordt met de middenschroef aan de traverse bevestigd, die zonder gereedschap in de SIRIUS-aansluitkast geplaatst kan worden en met magneten gefixeerd wordt.

De SIRIUS-aansluitkast heeft een aansluittuit voor aansluiten van het luchtkanaal en een tuit voor het luchtrooster.

Inwendig heeft de SIRIUS-aansluitkast twee cylinders waarvan er één geperforeerd is.

De geperforeerde cylinder wordt met een tandheugel door de luchthoeveelheidsregelaar versteld, waardoor de vrije doorlaat verandert.

Voor verbetering van de luchtverdeling heeft de geperforeerde cylinder uitwendig een vlies.

Deze constructie heeft tot gevolg dat er geen extra geluiddemper nodig is.

Speciale kenmerken

• Het combinatierooster RFD-SIRIUS combineert de functionaliteiten van een luchthoeveelheidsregelaar, geluiddemper, aansluitkast en luchtrooster in één product.
• Laag geluidvermogenniveau, ideaal voor comfortzones
• Voor alle soorten plafondsystemen en vrijhangend
• Drukverschilmeting met geïntegreerde meetbuizen

Materialen en afwerking

• Aansluitkast en frontrooster van verzinkt staalplaat
• Meetbuizen van aluminium
• Zichtbare delen van het frontrooster poedergecoat, RAL 9010, wit
• P1: Poedercoating volgens RAL Classic
• Geluiddempend vlies in de regelaar

Aanbouwdelen

Variabele luchthoeveelheidsregeling met elektronische Compactregelaar met aansluiting voor stuursignaal en een signaal voor de gemeten waarde voor terugkoppeling naar het GBS.

• Voedingsspanning 24 V AC
• Signaal afhankelijk van gekozen type
• Variabele of constante luchthoeveelheidsregeling
• Meting van de luchthoeveelheid volgens dynamisch principe
• Luchthoeveelheidsbereik ca. 10 – 100 % van de nominale luchthoeveelheid

Afwijking van het werkbereik:

• 10 – 20 % van de nominale luchthoeveelheid: +/- 25 %
• 20 – 40 % van de nominale luchthoeveelheid: +/- 10 %
• 40 – 100 % van de nominale luchthoeveelheid: +/- 4 %

Elektrische aansluiting met aansluitkabel of stekker afhankelijk van het gekozen type.

Technische gegevens

• Nominale grootten RFD: 160, 200, 250, 315, 400 mm
• Nominale grootten SIRIUS: 125, 160, 200, 250 mm
• Luchthoeveelheid: 4,7 – 171,4 l/s of 17 – 617 m³/h
• Toevoertemperatuurverschil: –12 bis +10 K

Selectiegegevens

•  _______________________ [m³/h]
• Δp_t _______________________ [Pa]

Stromingsgeluid

• L_WA _______________________ [dB(A)]

RFD-SIRIUS is een combinatie van een wervelrooster en een luchthoeveelheidsregelaar

Het wervelrooster met vierkant of rond frontrooster wordt als luchttoevoerrooster toegepast in comfortzones.

Frontrooster met vaste lamellen voor wervelvormige horizontale luchtuitblaas met hoge inductie.

Het luchtrooster is geschikt voor inbouw in alle soorten verlaagde plafonds.

Het rooster wordt met de middenschroef aan de traverse bevestigd, die zonder gereedschap in de SIRIUS-aansluitkast geplaatst kan worden en met magneten gefixeerd wordt.

De SIRIUS-aansluitkast heeft een aansluittuit voor aansluiten van het luchtkanaal en een tuit voor het luchtrooster.

Inwendig heeft de SIRIUS-aansluitkast twee cylinders waarvan er één geperforeerd is.

De geperforeerde cylinder wordt met een tandheugel door de luchthoeveelheidsregelaar versteld, waardoor de vrije doorlaat verandert.

Voor verbetering van de luchtverdeling heeft de geperforeerde cylinder uitwendig een vlies.

Deze constructie heeft tot gevolg dat er geen extra geluiddemper nodig is.

Speciale kenmerken

• Het combinatierooster RFD-SIRIUS combineert de functionaliteiten van een luchthoeveelheidsregelaar, geluiddemper, aansluitkast en luchtrooster in één product.
• Laag geluidvermogenniveau, ideaal voor comfortzones
• Voor alle soorten plafondsystemen en vrijhangend
• Drukverschilmeting met geïntegreerde meetbuizen

Materialen en afwerking

• Aansluitkast en frontrooster van verzinkt staalplaat
• Meetbuizen van aluminium
• Zichtbare delen van het frontrooster poedergecoat, RAL 9010, wit
• P1: Poedercoating volgens RAL Classic
• Geluiddempend vlies in de regelaar

Aanbouwdelen

Variabele luchthoeveelheidsregeling met elektronische Compactregelaar met aansluiting voor stuursignaal en een signaal voor de gemeten waarde voor terugkoppeling naar het GBS.

• Voedingsspanning 24 V AC
• Signaal afhankelijk van gekozen type
• Variabele of constante luchthoeveelheidsregeling
• Meting van de luchthoeveelheid volgens dynamisch principe
• Luchthoeveelheidsbereik ca. 10 – 100 % van de nominale luchthoeveelheid

Afwijking van het werkbereik:

• 10 – 20 % van de nominale luchthoeveelheid: +/- 25 %
• 20 – 40 % van de nominale luchthoeveelheid: +/- 10 %
• 40 – 100 % van de nominale luchthoeveelheid: +/- 4 %

Elektrische aansluiting met aansluitkabel of stekker afhankelijk van het gekozen type.

Technische gegevens

• Nominale grootten RFD: 160, 200, 250, 315, 400 mm
• Nominale grootten SIRIUS: 125, 160, 200, 250 mm
• Luchthoeveelheid: 4,7 – 171,4 l/s of 17 – 617 m³/h
• Toevoertemperatuurverschil: –12 bis +10 K

Selectiegegevens

•  _______________________ [m³/h]
• Δp_t _______________________ [Pa]

Stromingsgeluid

• L_WA _______________________ [dB(A)]

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

 [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δp_t [Pa]

Totaal drukverlies

A_eff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

 [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δp_t [Pa]

Totaal drukverlies

A_eff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.
